How to connect and parameterize two Sofar ESI inverters in parallel

Le câblage et la configuration des onduleurs Sofar ESI en parallèle permettent d’augmenter la puissance disponible et d’assurer une meilleure gestion de l’énergie solaire. Cet article vous guide pas à pas pour comprendre à quoi servent les différents ports de communication (COM, Link, RS485, CAN), et comment paramétrer un système maître/esclave directement dans l’onduleur.

Pourquoi connecter deux onduleurs Sofar ESI en parallèle ?

Avec la montée en puissance de l’autoconsommation, il est fréquent de vouloir installer plusieurs onduleurs afin d’optimiser la production. Le modèle Sofar ESI est conçu pour fonctionner en parallèle (jusqu’à 6 unités), tout en partageant un seul compteur et une seule batterie sur l’onduleur principal.

Les différents ports de communication : rôle et câblage

Le port COM (24 broches) de l’onduleur regroupe plusieurs types de signaux. Voici le tableau récapitulatif :

Différence entre CT et compteur

• CT (Current Transformer) : simple pince ampèremétrique, se branche sur les broches 18-19.
• Compteur (Smart Meter) : se branche en RS485 sur les broches 6-7 et fournit des mesures plus détaillées.
• Option avancée : utiliser un CT + Compteur pour une précision accrue (nécessite un modèle compatible, ex. HY33C1).

Connexion maître et esclaves via Link Port

Les esclaves n’ont pas besoin d’être connectés directement au compteur ou à la batterie. Ils reçoivent toutes les informations via le Link Port RJ45 (0/1) relié au maître.

• Link Port 0 : entrée
• Link Port 1 : sortie
• Chaque onduleur est raccordé en chaîne (daisy chain)

Paramétrage maître / esclave sur Sofar ESI

Une fois le câblage effectué, il faut configurer le rôle de chaque onduleur dans le menu.

1. Accédez au menu : Advanced Setting (code 0715) → Parallel Settings.
2. Activez : Parallel Control → Enable.
3. Définissez un Master (l’onduleur relié au compteur et à la batterie) et les autres en Slave.
4. Attribuez une Parallel Address unique à chaque onduleur (ex. Master=1, Slave1=2, Slave2=3).
5. Sauvegardez la configuration.

« Le paramétrage maître/esclave est crucial : un mauvais adressage entraîne des erreurs de synchronisation et des pertes de communication. »

Avantages de cette configuration

• Augmentation de la puissance disponible (jusqu’à 36 kW avec 6 unités).
• Optimisation de la gestion batterie et du compteur.
• Redondance et fiabilité accrues en cas de défaillance d’un onduleur.

Analyse économique et retour sur investissement

En France et en Belgique, le coût d’un Sofar ESI 5 kW se situe entre 1600 et 1900 € TTC. En parallèle avec deux unités, le surcoût est largement compensé par :

• Une meilleure autoconsommation (jusqu’à +25 % d’économie annuelle).
• La possibilité de stocker davantage d’énergie solaire.
• Un ROI moyen de 6 à 9 ans selon la taille du projet et le prix de l’électricité.

« La famille Martin, équipée de deux Sofar ESI en parallèle, a réduit sa facture annuelle d’électricité de 65 % dès la première année. »

Produits recommandés

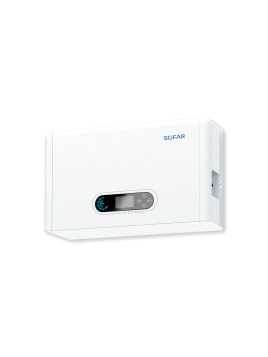

• Onduleur Sofar ESI 5K-S1
• Batteries solaires lithium Pylontech et Sofar BTS

FAQ – Connexion Sofar ESI en parallèle

Conclusion

Brancher et configurer deux onduleurs Sofar ESI en parallèle est une solution performante pour maximiser votre autoconsommation et fiabiliser votre installation photovoltaïque. Pour un accompagnement sur-mesure, faites appel à l’équipe Wattuneed.
