Schéma de montage photovoltaique

Vous avez décidé d'installer votre système photovoltaïque vous même mais vous ne savez pas par où commencer ?
Nous avons réalisé plusieurs schémas de branchement des différents éléments d'un système solaire photovoltaïque.



Panneaux solaires

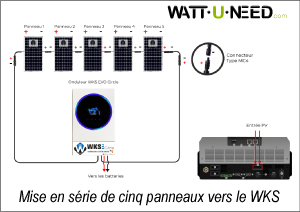

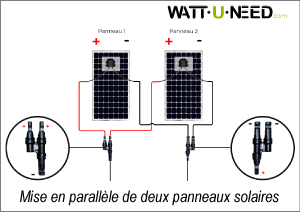

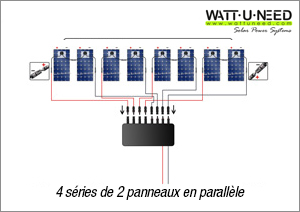

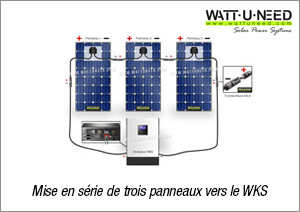

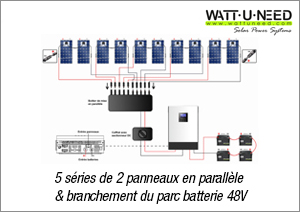

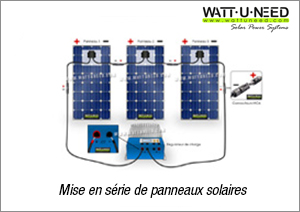

Schéma de mise en série de panneaux solaires Mise en parallèle de panneaux solaires Mise en série de cinq panneaux vers le WKS

Batteries

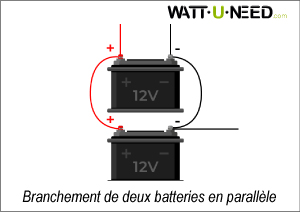

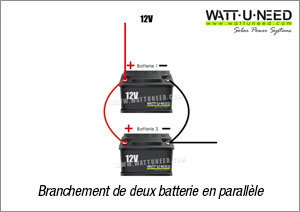

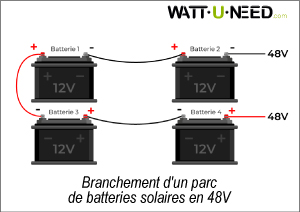

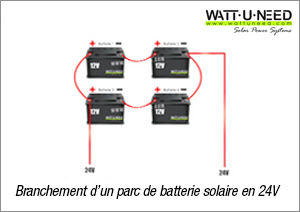

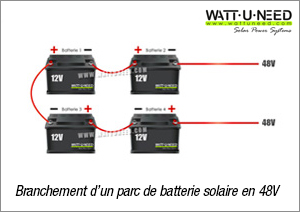

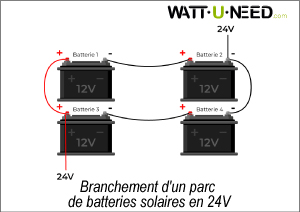

Branchement de deux batteries en parallèle Branchement d'un parc de batteries solaires en 24V Branchement d'un parc de batteries solaires en 48V

Schéma de communication

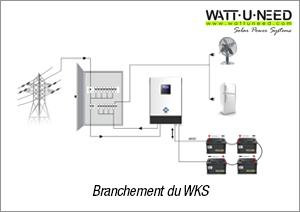

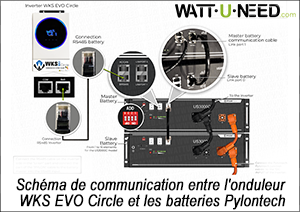

Schéma de communication entre l'onduleur WKS EVO Circle et les batteries Pylontech

Schéma de principe

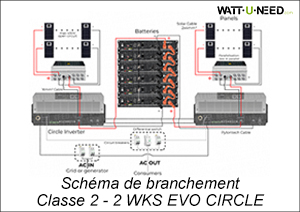

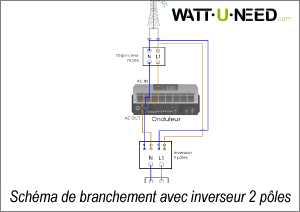

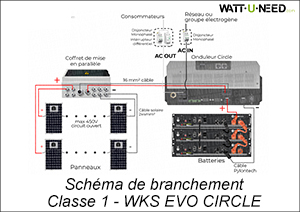

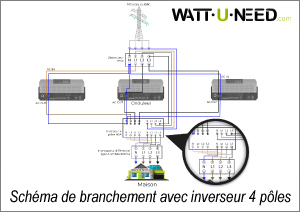

Schéma de branchement avec inverseur 2 pôles Schéma de branchement avec inverseur 4 pôles Schéma de branchement - Classe 1 - WKS CIRCLE Schéma de branchement Classe 2 - 2 WKS EVO CIRCLE

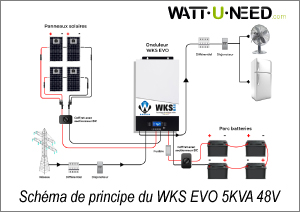

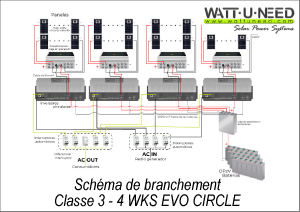

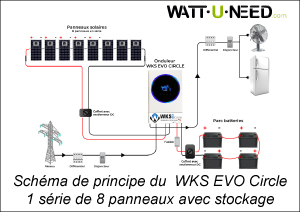

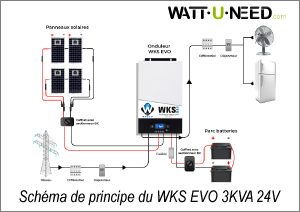

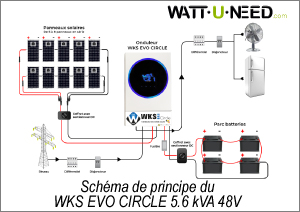

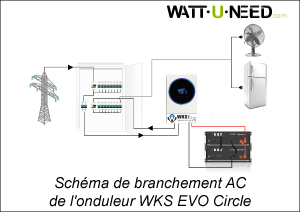

Schéma de branchement - Classe 3 avec 4 WKS EVO CIRCLE et stockage OPZV Schéma de principe du WKS EVO CIRCLE 5.6 kVA Schéma de principe WKS EVO Circle - 8 Panneaux Schéma de branchement AC de l'onduleur WKS EVO Circle

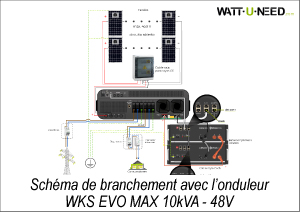

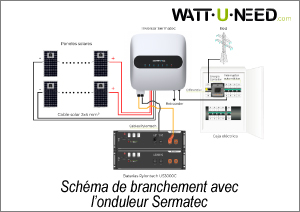

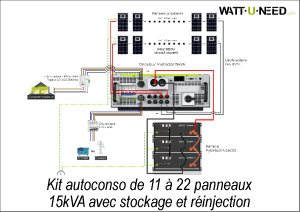

schéma de principe de raccordement avec l'onduleur WKS EVO 3kVA 24 V et stockage Schéma de branchement avec l'onduleur Sermatec Kit autoconso de 11 à 22 panneaux15kVA avec stockage et réinjection Schéma de branchement avec l'onduleur WKS EVO Max 10kVA 48v avec stockage lithium

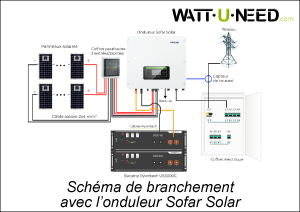

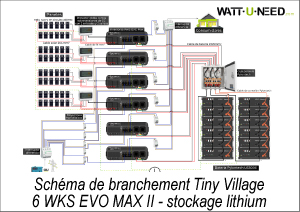

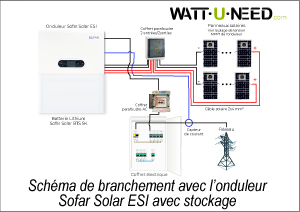

Schéma de branchement Tiny Village 6x WKS EVO MAX II - stockage lithium US5000 Schéma de branchement onduleur Sofar Solar Schéma de branchement avec l'onduleur Sofar Solar ESI avec stockage et panneaux solaires Schéma de branchement avec 8 panneaux, l'onduleur Deye 3.6kVA et stockage Delong

Kits solaires

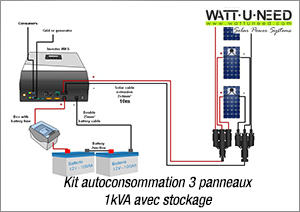

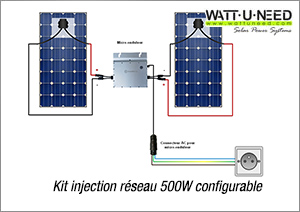

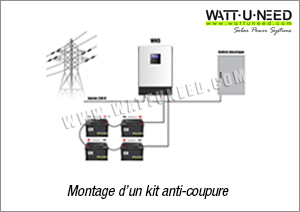

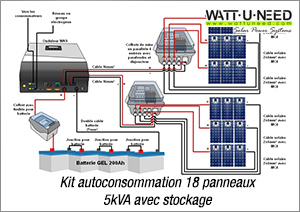

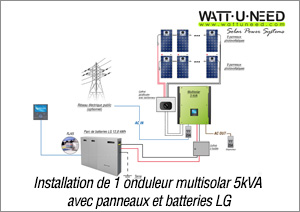

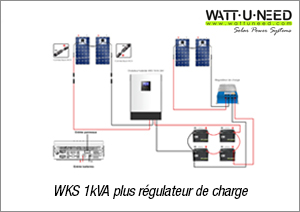

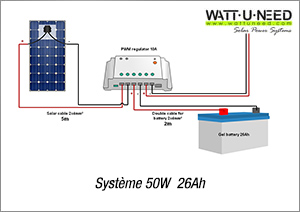

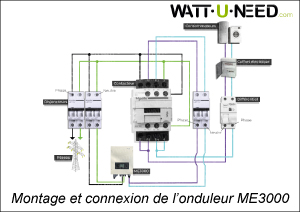

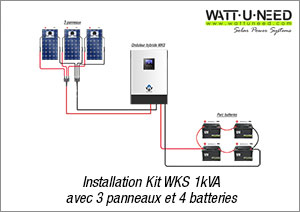

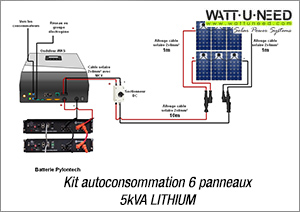

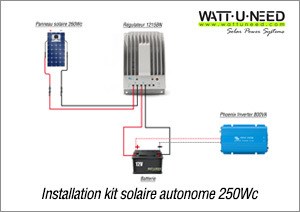

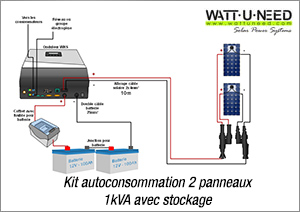

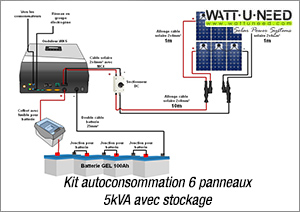

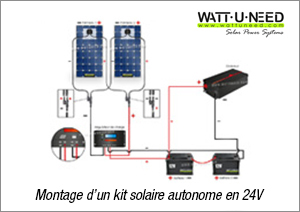

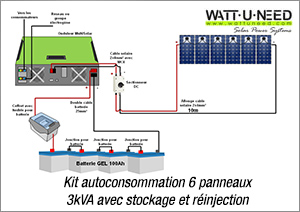

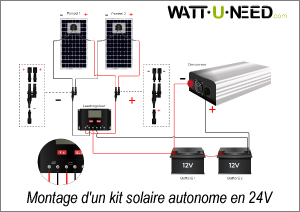

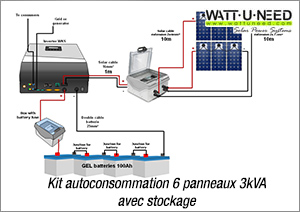

montage d'un kit solaire autonome en 24V Montage et connexion de l'onduleur Opti-C Système 100W 55Ah 250VA Kit autoconsommation 6 panneaux 3kVA stockage et réinjection

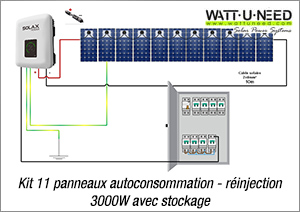

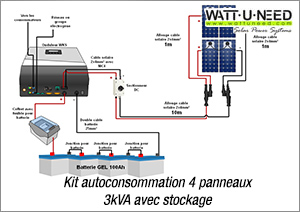

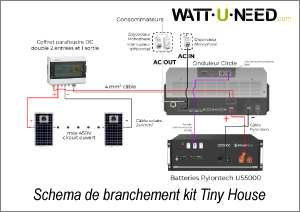

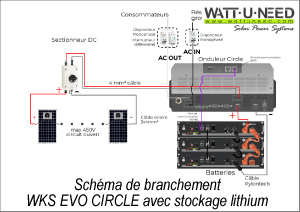

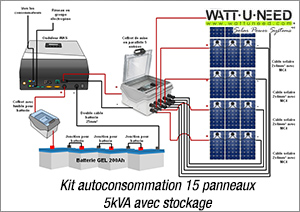

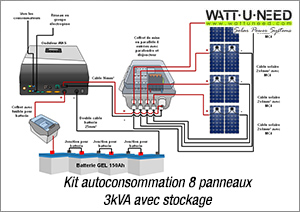

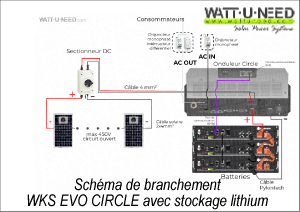

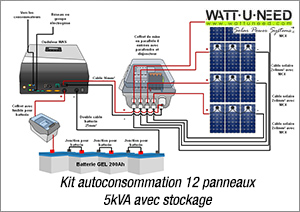

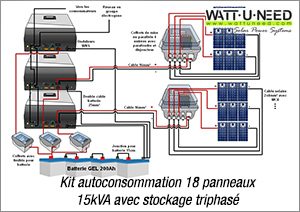

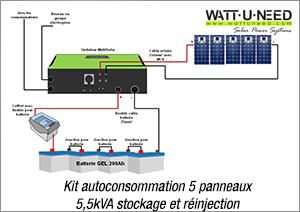

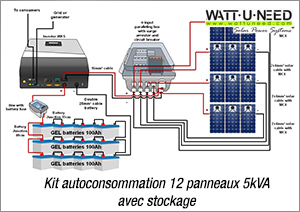

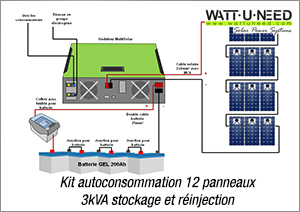

Kit autoconsommation 6 panneaux 3kVA avec stockage et réinjection Schéma du principe de fonctionnement du kit 4 panneaux avec les onduleurs WKS hybrides injection réseau i3-i4-i5-i6 Kit autoconsommation 12 panneaux 3kVA stockage et réinjection Schéma de branchement WKS EVO CIRCLE avec stockage lithium Schéma de branchement pour le kit Tiny House

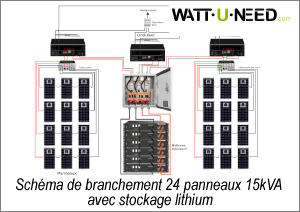

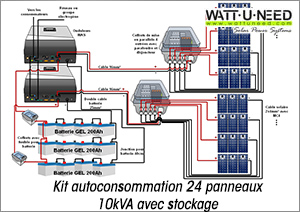

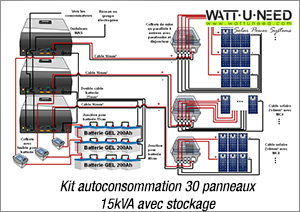

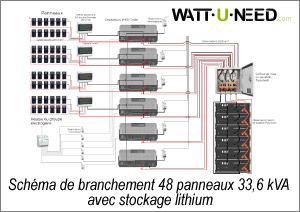

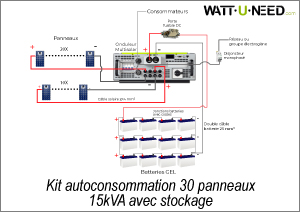

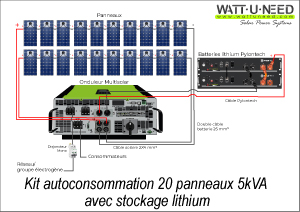

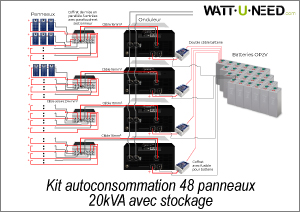

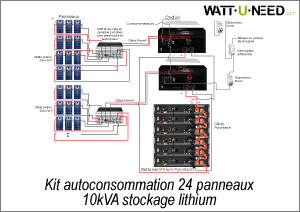

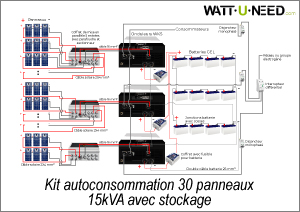

Schéma de branchement 48 panneaux 33,6 kVA avec stockage lithium Kit autoconsommation 20 panneaux 5kVA stockage lithium Kit autoconsommation 20 panneaux 5kVA stockage Kit autoconsommation 24 panneaux 10kVA stockage lithium Kit autoconsommation 30 panneaux 15kVA avec stockage

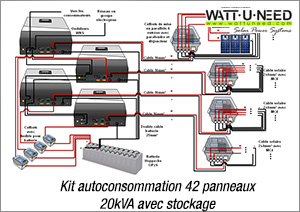

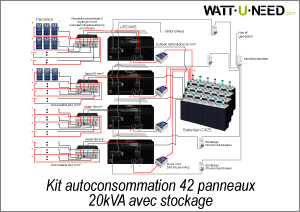

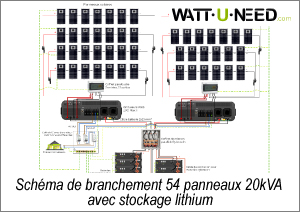

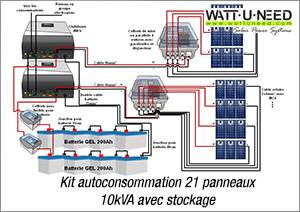

Kit autoconsommation 20 panneaux 10 kVA avec stockage Kit autoconsommation 42 panneaux 20kVA avec stockage Kit autoconsommation 48 panneaux 20kVA avec stockage Kit autoconsommation 54 panneaux 25kVA avec stockage Schéma de branchement 54 panneaux 20kVA avec stockage lithium

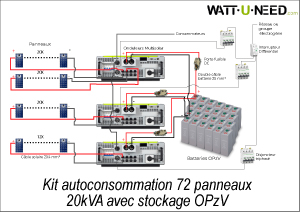

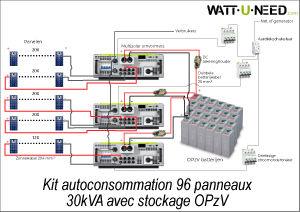

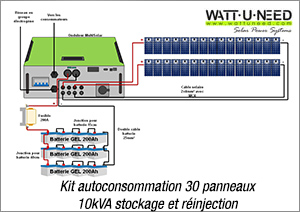

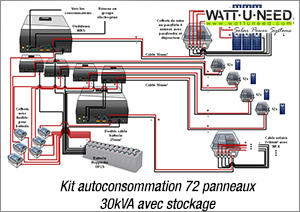

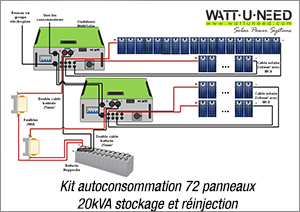

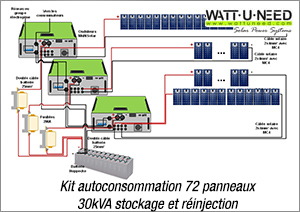

Kit autoconsommation 72 panneaux 30kVA avec stockage Kit autoconsommation 72 panneaux 20kVA avec stockage Kit autoconsommation 72 panneaux 30 kVA avec stockage Kit autoconsommation 96 panneaux 30kVA avec stockage

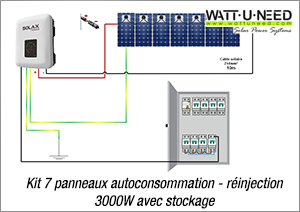

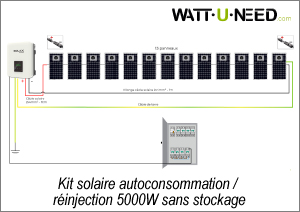

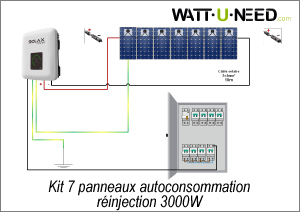

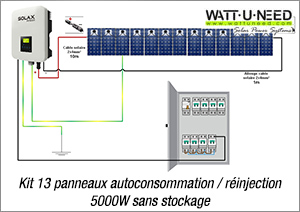

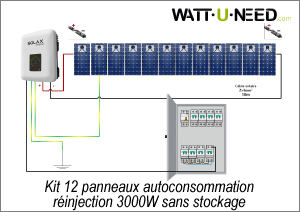

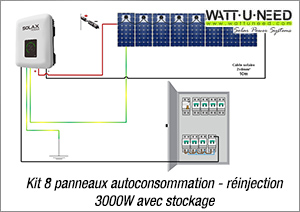

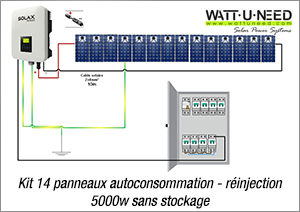

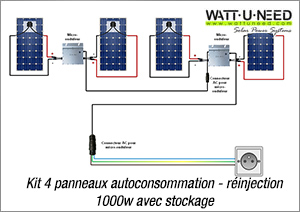

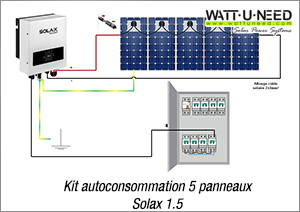

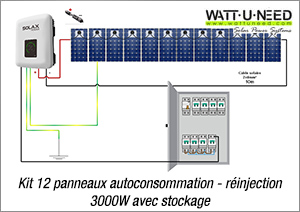

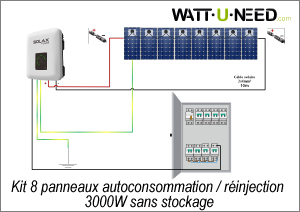

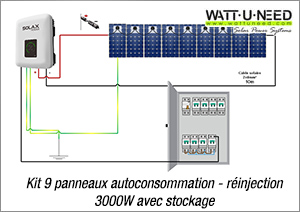

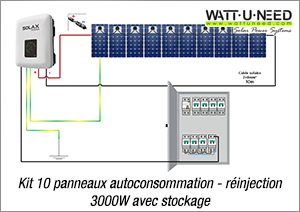

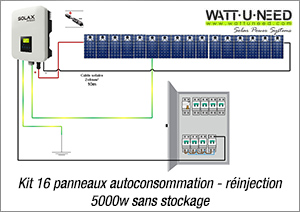

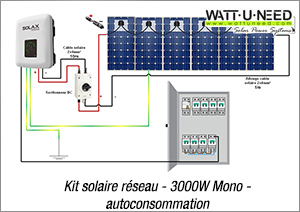

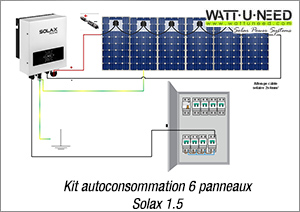

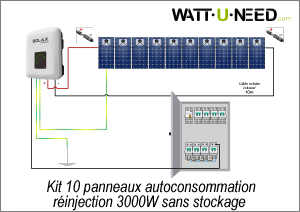

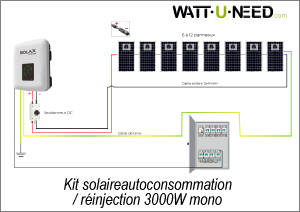

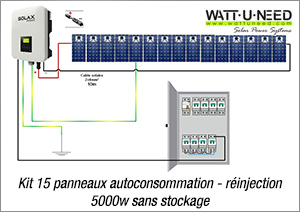

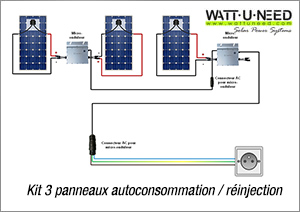

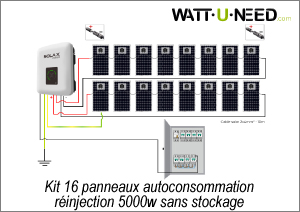

Kit solaire réseau 3000W mono autoconsommation 6 panneaux Kit solaire réseau 3000W mono autoconsommation 6 à 12 panneaux Kit 7 à 12 panneaux autoconsommation réinjection 3000W sans stockage Kit 12 panneaux autoconsommation / réinjection 5000W sans stockage Kit 13 panneaux autoconsommation / réinjection 5000W sans stockage Kit 16 panneaux autoconsommation - réinjection 5000w sans stockage

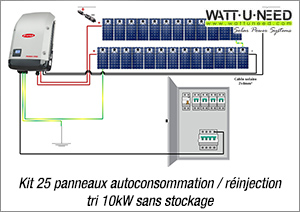

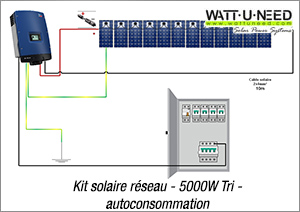

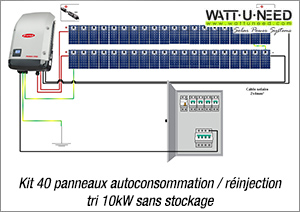

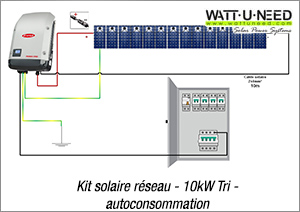

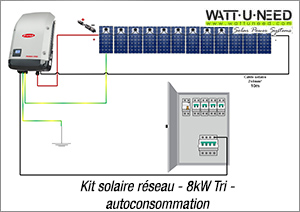

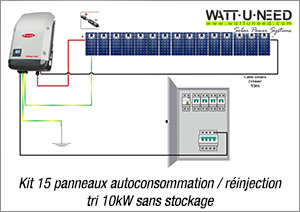

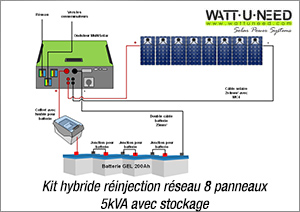

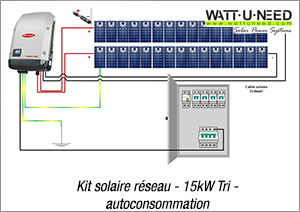

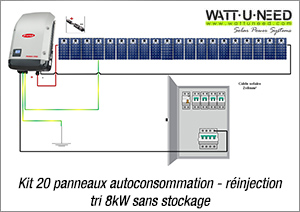

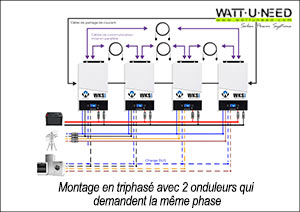

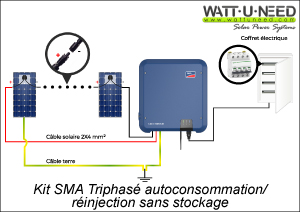

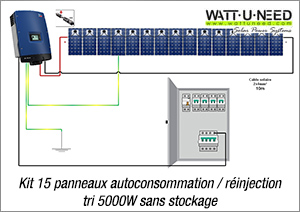

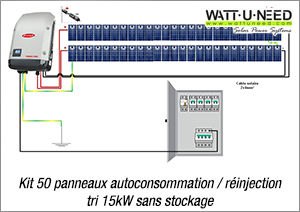

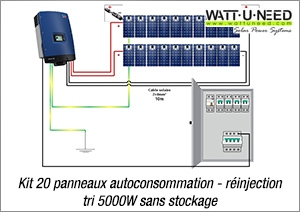

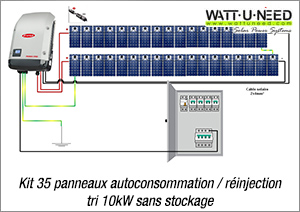

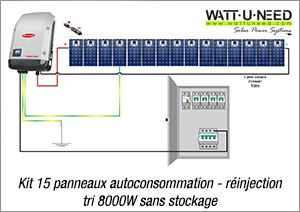

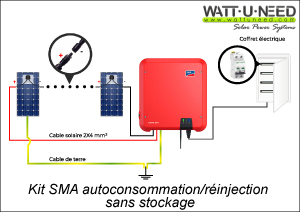

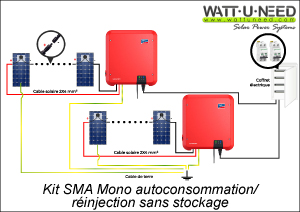

Kit 20 panneaux autoconsommation - réinjection 5000w sans stockage Kit solaire réseau - 5000W Tri- autoconsommation Kit 15 panneaux autoconsommation / réinjection tri 5000W sans stockage Kit 20 panneaux autoconsommation - réinjection TRI 5000W sans stockage Kit solaire réseau 8kW tri autoconsommation Kit 15 panneaux autoconsommation - réinjection tri 8000W sans stockage Kit 20 panneaux autoconsommation / réinjection tri 8kW sans stockage Kit 25 panneaux autoconsommation - réinjection tri 8kW sans stockage Kit 30 panneaux autoconsommation - réinjection tri 8kW sans stockage Kit solaire réseau - 10kW Tri - autoconsommation Kit 15 panneaux autoconsommation / réinjection tri 10kW sans stockage Kit 25 panneaux autoconsommation / réinjection tri 10kW sans stockage Kit 35 panneaux autoconsommation / réinjection tri 10kW sans stockage Kit 40 panneaux autoconsommation / réinjection tri 10kW sans stockage Kit solaire réseau 15kW triphasé Kit 40 panneaux autoconsommation / réinjection tri 15kW sans stockage Kit 50 panneaux autoconsommation / réinjection tri 15kW sans stockage Kit hybride réinjection réseau 8 panneaux 5kVA avec stockage Montage en triphasé avec 2 onduleurs qui demandent la même phase. Schema de principe de connexion avec un onduleur SMA Sunny Boy Schema de principe de connexion avec un onduleur SMA Tripower Schema de principe de connexion avec deux onduleurs SMA Sunny Boy

Schéma de raccordement

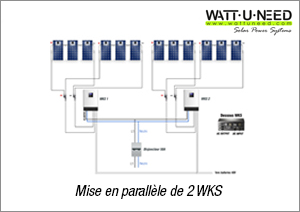

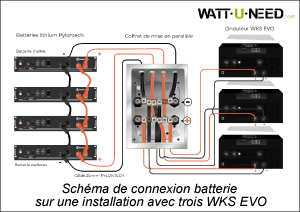

Connexion en parallèle de trois EVO WKS dans un système monophasé Schéma de connexion batterie sur une installation avec trois WKS EVO

Montage et fixations

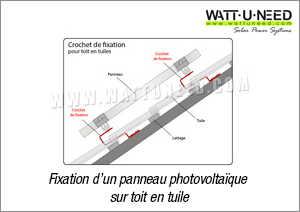

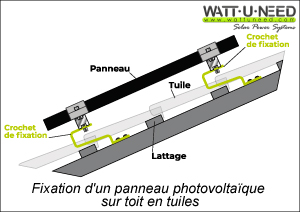

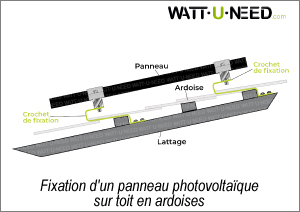

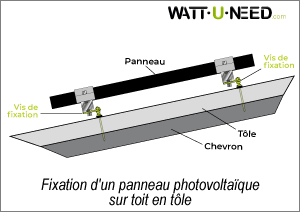

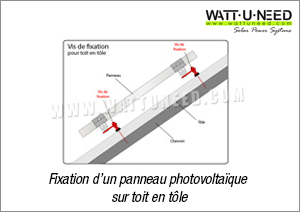

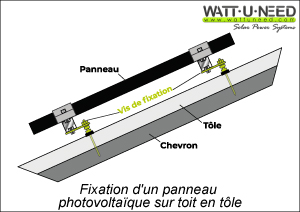

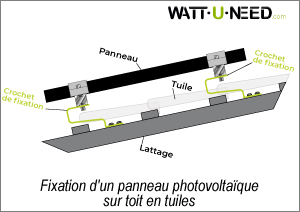

Fixation d'un panneau photovoltaïque sur toit en tôle Fixation d'un panneau photovoltaïque sur toit en tuile Intégration esthétique des panneaux photovoltaïques sur toiture en ardoise

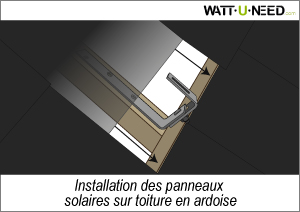

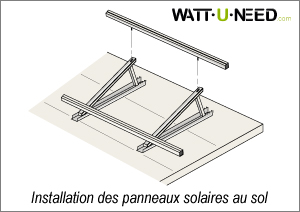

Miniature schéma de montage panneau solaire sur toiture en tuile Installation des panneaux solaires sur toiture en ardoise Schéma Installation des panneaux solaires au sol

Installations Victron

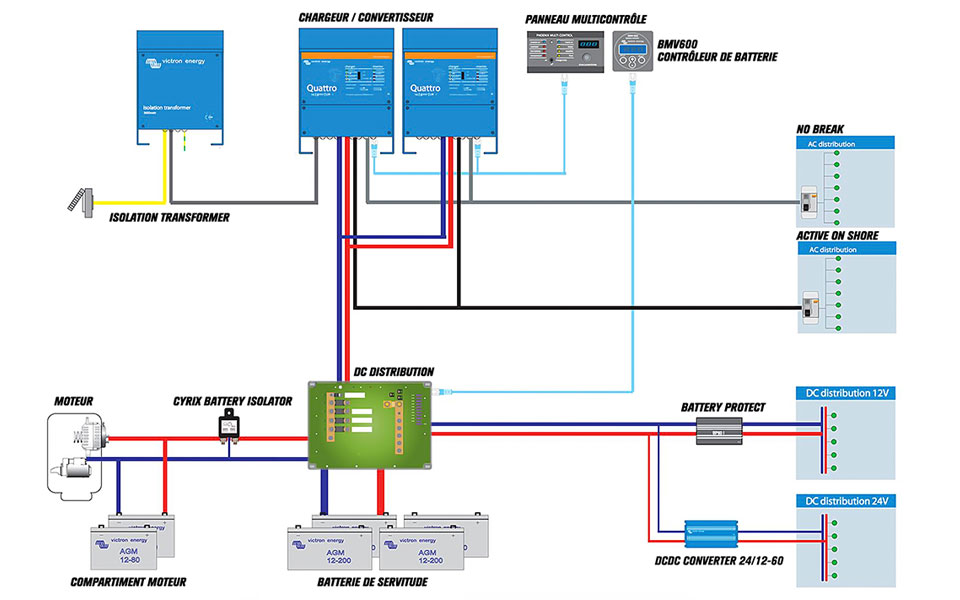

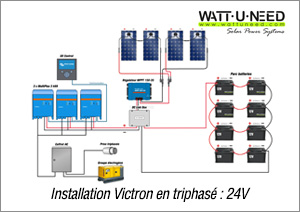

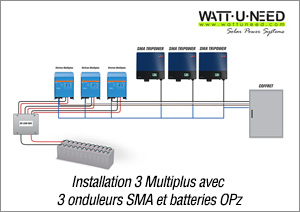

Mise en parallèle de deux Multiplus Quattro victron Schéma installation Victron en triphasé 24V Schéma d'installation 3 Multiplus avec 3 onduleurs SMA et batteries OPz
