Schema's voor fotovoltaïsche installaties

Installeert u uw zonne-energiesysteem zelf? Bekijk al onze professionele bedradingsschema's: aansluiting van de panelen, configuratie van de accu's, bedrading van de schakelkasten en volledige montage van de zonne-energiesets. Ontworpen door onze ingenieurs en conform de geldende normen in Frankrijk, België en Europa.

Meer dan 100 schema's beschikbaar
12 categorieën
2026 Bijgewerkt

Snelle toegang tot de schema's

☀️

Bedrading van zonnepanelen 3

De aansluiting van uw fotovoltaïsche panelen kan in serie (om de spanning te verhogen), parallel (om de stroomsterkte te verhogen) of in een gemengde configuratie gebeuren. De keuze hangt af van uw laadregelaar of omvormer, de bekabelingsafstand en de schaduwomstandigheden van uw installatie.

Mise en série de panneaux solaires

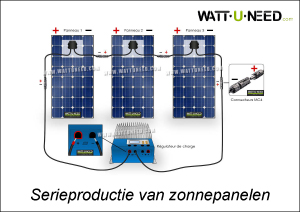

Zonnepanelen in serie schakelen

Aansluitschema van 3 panelen in serie met regelaar

🔍 Bekijk het schema
Mise en parallèle de panneaux solaires

Parallelschakeling van zonnepanelen

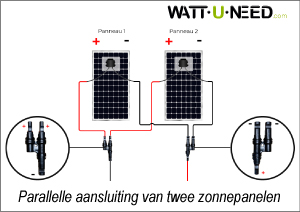

Aansluitschema van 2 zonnepanelen met MC4-connectoren in een "Y"-configuratie

🔍 Bekijk het schema
Mise en série de cinq panneaux vers le WKS EVO Circle

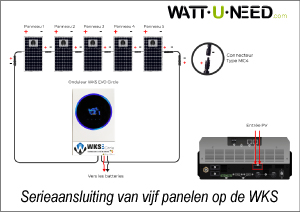

Vijf panelen in serie aangesloten op de WKS EVO Circle

Aansluitschema van 5 panelen in serie met een WKS EVO Circle-omvormer

🔍 Bekijk het schema
🔋

Aansluiting van de zonnebatterijen 4

Branchement d'un parc de batteries solaires en 24V

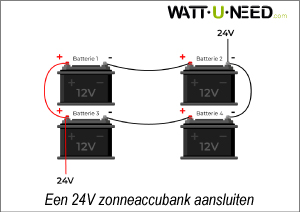

Aansluiting van een set zonne-accu's op 24V

Leer hoe u uw zonnepanelen parallel aansluit met behulp van onze complete gids: verklarend schema, stroomberekeningen, veiligheidstips en...

🔍 Bekijk het schema
Branchement d'un parc de batteries solaires en 24V

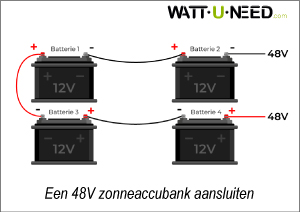

Aansluiting van een set zonnepanelen op 48V

Ontdek hoe u een set zonne-accu's aansluit op 48V: gedetailleerd schema, veiligheidstips en best practices voor een installatie ...

🔍 Bekijk het schema
Branchement de deux batteries GEL en parallèle

Aansluiting van twee GEL-accu's in parallel

Ontdek hoe u twee 12V-accu's parallel aansluit: gedetailleerd schema met de bedrading voor een veilige en efficiënte installatie.

🔍 Bekijk het schema
Schéma de connexion batterie sur une installation avec trois WKS EVO

Aansluitschema voor accu's in een installatie met drie WKS EVO

Aansluitschema voor accu's in een installatie met drie WKS EVO

🔍 Bekijk het schema
📡

Communicatieschema's omvormer / accu's 2

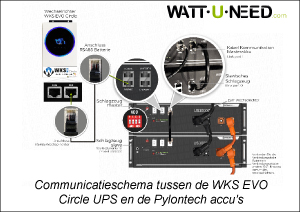

Schema de communication entre l'onduleur WKS EVO et des batteries Pylotnech

Communicatieschema tussen de WKS EVO-omvormer en Pylontech-accu's

Details van de aansluiting die de communicatie tussen de WKS EVO-omvormer en Pylontech-lithiumbatterijen mogelijk maakt

🔍 Bekijk het schema
Schéma de communication batterie Pylontech avec un onduleur WKS EVO CIRCLE

Communicatieschema van Pylontech-accu's met een WKS EVO CIRCLE-omvormer

Aansluitschema van de WKS EVO Circle 5,6 kVA-omvormer en twee Pylontech-lithiumbatterijen

🔍 Bekijk het schema
💡

Schema's van het principe van een zonne-installatie 10

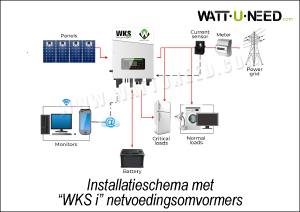

Schéma de principe du fonctionnement du kit avec les onduleurs WKS I injection réseau

Schematische weergave van de werking van de set met WKS I-omvormers voor teruglevering aan het net

Elektrische aansluiting van de WKS I-omvormer met zonnepanelen, accu, verbruikers, monitors en het elektriciteitsnet

🔍 Bekijk het schema
Schema de principe de connexion avec un onduleur SMA Sunny Boy

Schema van de aansluiting met een SMA Sunny Boy-omvormer

Schematische weergave van de aansluiting met een SMA Sunny Boy-omvormer

🔍 Bekijk het schema
Schema de principe de connexion avec un onduleur SMA Tripower

Schematische aansluitschema met een SMA Tripower-omvormer

SMA-set voor driefasig eigenverbruik/teruglevering zonder opslag

🔍 Bekijk het schema
Schema de principe de connexion avec deux onduleurs SMA Sunny Boy

Schema van het aansluitsysteem met twee SMA Sunny Boy-omvormers

SMA-set voor eenfasig eigenverbruik/teruglevering zonder opslag

🔍 Bekijk het schema

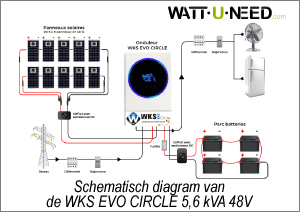

Principe de fonctionnement du WKS EVO CIRCLE 5.6 kVA

Werkingsprincipe van de WKS EVO CIRCLE 5,6 kVA

Aansluitschema van de WKS EVO Circle 5,6 kVA-omvormer met twee reeksen panelen, accupark, verbruikers en net

🔍 Bekijk het schema
Schéma de principe avec un onduleur Circle, une série de 8 panneaux avec stockage

Schematisch overzicht met een Circle-omvormer, een reeks van 8 panelen met opslag

Schematisch overzicht met een Circle-omvormer, een reeks van 8 panelen met opslag

🔍 Bekijk het schema

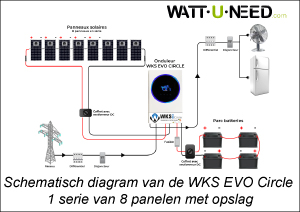

Schéma de principe du WKS EVO Circle une série de huit panneaux avec stockage

Schematisch overzicht van de WKS EVO Circle met een reeks van acht panelen met opslag

Aansluitschema van de WKS EVO Circle-omvormer, een reeks van acht panelen met GEL-opslag

🔍 Bekijk het schema
Fonctionnement de l'onduleur hybride WKS EVO 3KVA 24V

Werking van de hybride omvormer WKS EVO 3KVA 24V

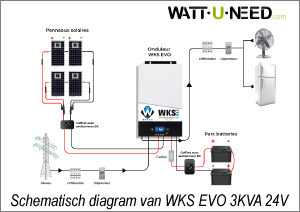

Schematische weergave van de aansluiting van de WKS EVO 3 kVA 24V-omvormer met twee series van twee panelen, GEL-accu, verbruikers en het elektriciteitsnet

🔍 Bekijk het schema

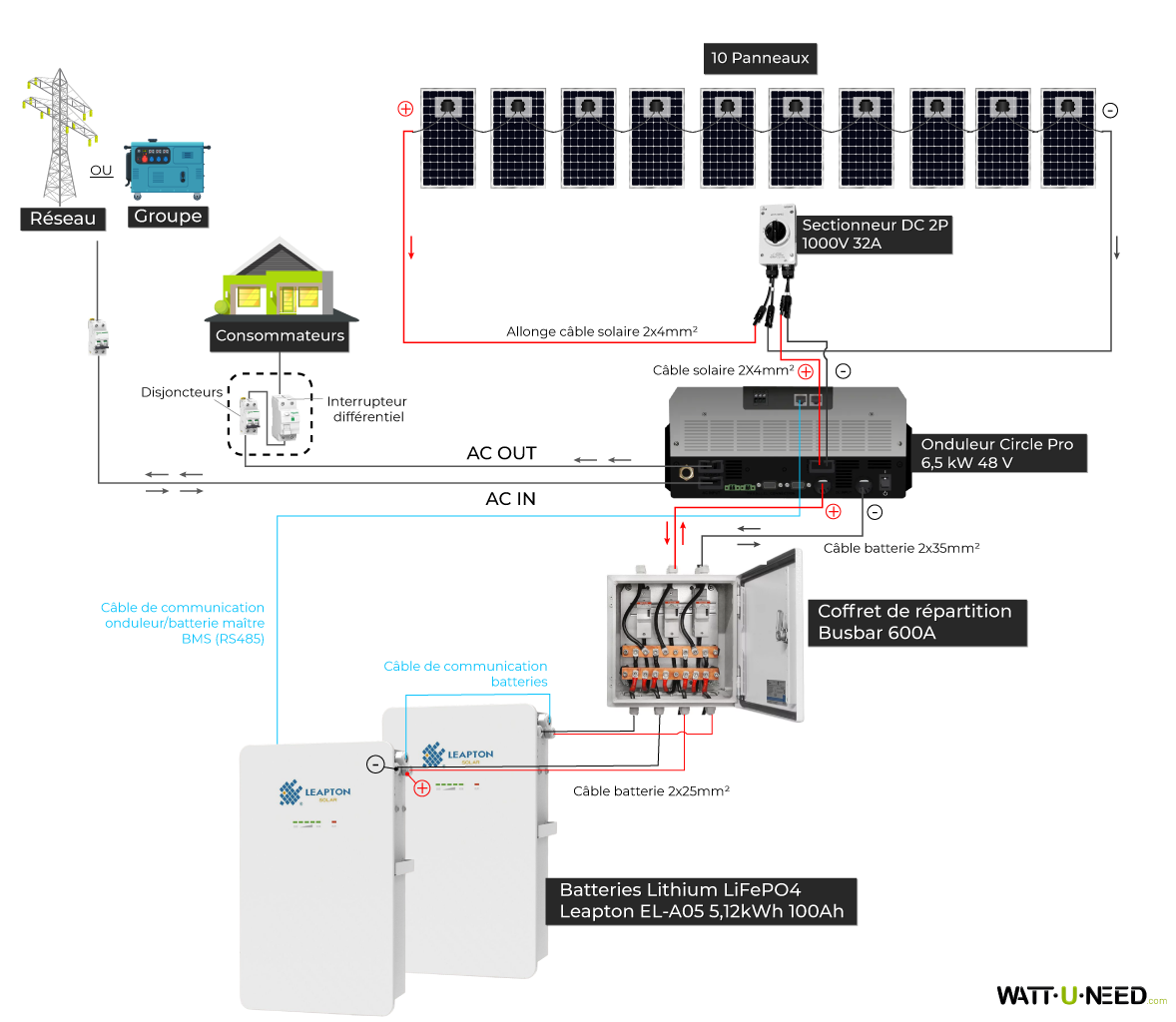

Aansluitschema voor de Circle Pro 6,5 kVA-omvormer en de Leapton EL-A05-opslagunit

Aansluitschema voor de Circle Pro 6,5 kVA-omvormer en de Leapton EL-A05-opslagunit

Elektrische aansluiting van de fotovoltaïsche set met 10 panelen op de Circle Pro-omvormer van 6,5 kVA, 48 V en twee Leapton EL-A05 LiFePO4-accu's van 5,12 kWh e

🔍 Bekijk het schema
Aansluitschema voor de Circle Pro 6,5 kVA-omvormer en DelongTOP LVM15-opslag

Aansluitschema voor de Circle Pro 6,5 kVA-omvormer en DelongTOP LVM15-opslag

Elektrische aansluiting van de fotovoltaïsche set met de Circle Pro-omvormer van 6,5 kVA 48V en twee DeLong Top Energy LVM15 lithiumbatterijen – 300 Ah 51,2 V LiFePO4 15,36 kWh – CALB-cellen van categorie A

🔍 Bekijk het schema
⚡

Bedradingsschema's van de zonne-energiesets 58

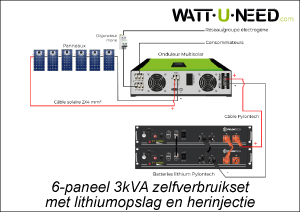

Kit autoconsommation 6 panneaux 3kVA stockage et réinjection

Zelfverbruikskit met 6 panelen, 3 kVA, opslag en teruglevering

Aansluitschema van de Multisolar-omvormer met een string zonnepanelen en twee Pylontech-accu's

🔍 Bekijk het schema

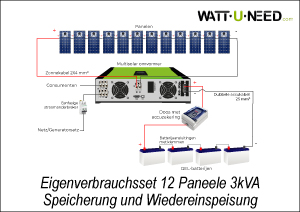

Kit autoconsommation 12 panneaux 3kVA stockage et réinjection

Zelfverbruikskit met 12 panelen, 3 kVA, opslag en teruglevering

Aansluitschema van een fotovoltaïsche set van 3 series van 3 panelen met een Multisolar-omvormer van 3 kVA en een GEL-accu

🔍 Bekijk het schema

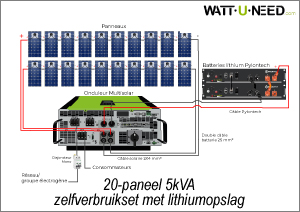

Kit autoconsommation 20 panneaux 5kVA stockage et réinjection

Zelfverbruikskit met 20 panelen, 5 kVA, opslag en teruglevering

Elektrische aansluiting van een fotovoltaïsche set van twee series van 10 panelen en 8 GEL-accu's

🔍 Bekijk het schema
Kit autoconsommation 42 panneaux 20kVA avec stockage

Zelfverbruikset met 42 panelen, 20 kVA en opslag

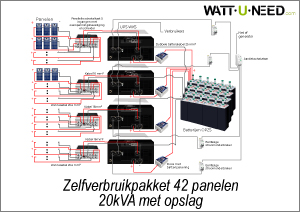

Elektrische aansluiting van de verschillende onderdelen van de WATTUNEED-zonne-energieset met 42 panelen, vier WKS EVO-omvormers en accu's...

🔍 Bekijk het schema
Kit autoconsommation 54 panneaux 25kVA avec stockage

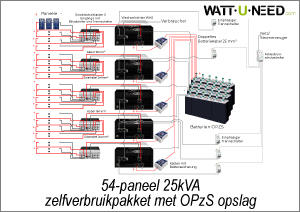

Zelfverbruikset met 54 panelen, 25 kVA en opslag

Elektrische aansluitingen van de verschillende onderdelen van de WATTUNEED-zonnekit met 54 panelen, vijf WKS EVO-omvormers en OPzS-accu's

🔍 Bekijk het schema

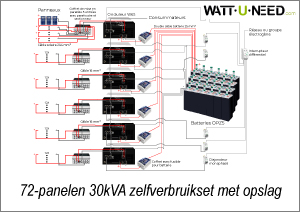

Kit autoconsommation 72 panneaux 30kVA avec stockage

Zelfverbruikskit met 72 panelen, 30 kVA en opslag

Elektrische aansluitingen van de verschillende onderdelen van de WATTUNEED-zonne-energieset met 72 panelen, zes WKS EVO-omvormers en accu's

🔍 Bekijk het schema

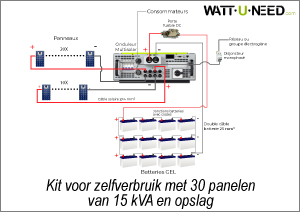

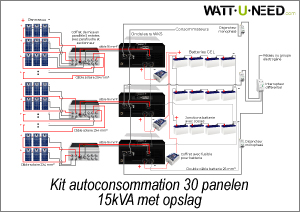

Kit autoconsommation 30 panneaux 10kVA stockage et réinjection

Zelfverbruikskit met 30 panelen, 10 kVA, opslag en teruglevering

Elektrische aansluitingen van de verschillende onderdelen van de WATTUNEED-zonnekit met 30 panelen, Multisolar-omvormer en gelaccu's

🔍 Bekijk het schema

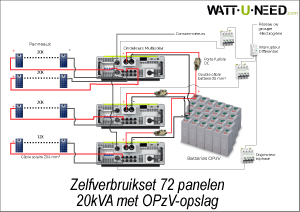

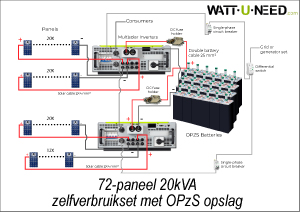

Kit autoconsommation 72 panneaux 20kVA stockage et réinjection

Zelfverbruikskit met 72 panelen, 20 kVA, opslag en teruglevering

Elektrische aansluitingen van de verschillende onderdelen van de WATTUNEED-zonnekit met 72 panelen, Multisolar-omvormers en OPzS-accu's

🔍 Bekijk het schema
Kit autoconsommation 72 panneaux 30kVA stockage et réinjection

Zelfverbruikskit met 72 panelen, 30 kVA, opslag en teruglevering

Elektrische aansluitingen van de verschillende onderdelen van de WATTUNEED-zonnekit met 72 panelen, drie Multisolar-omvormers en accu's...

🔍 Bekijk het schema

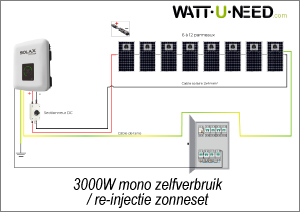

Kit solaire réseau 3000w mono autoconsommation 6 à 12 panneaux

3000 W mono-netgekoppeld zonne-energieset voor eigen verbruik met 6 tot 12 panelen

Montageschema van fotovoltaïsche set met een Solax-omvormer van 3000 W tussen 6 en 12 zonnepanelen

🔍 Bekijk het schema
Kit solaire réseau - 5000W Tri- autoconsommation

Netgekoppeld zonne-energieset - 5000 W driefasig voor eigen verbruik

Aansluitschema van een SMA driefasige omvormer van 5000 VA met een reeks van 12 panelen

🔍 Bekijk het schema
Kit solaire réseau - 10kW Tri - autoconsommation

Netgekoppelde zonne-energieset - 10 kW driefasig - eigen verbruik

Driefasige zonne-energieset van 10 kW voor eigen verbruik: panelen, omvormer, bekabeling en installatie. Optimaliseer uw elektriciteitsproductie.

🔍 Bekijk het schema
Kit solaire réseau 15kW triphasé

Netgekoppeld zonne-energieset 15 kW driefasig

Aansluitschema driefasige zonne-energie 15 kW voor eigen verbruik en teruglevering: panelen, omvormer, bekabeling en installatie.

🔍 Bekijk het schema
Kit hybride réinjection réseau 8 panneaux 5kVA avec stockage

Hybride terugleveringsset 8 panelen 5 kVA met opslag

Hybride set met 8 panelen 5 kVA met opslag: panelen, omvormer, accu, bekabeling en installatie. Ideaal voor eigen verbruik en teruglevering...

🔍 Bekijk het schema

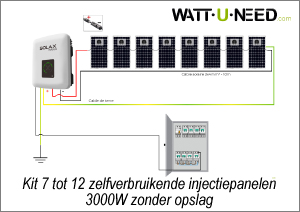

Kit 7 à 12 panneaux autoconsommation réinjection 3000W sans stockage

Set van 7 tot 12 panelen voor eigen verbruik en teruglevering 3000 W zonder opslag

Aansluitschema van 7 tot 12 panelen in serie met een eenfasige Solax-omvormer van 3 kVA

🔍 Bekijk het schema

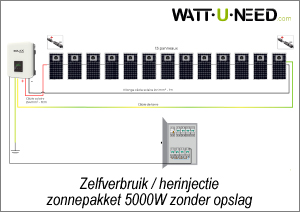

Kit 13 panneaux autoconsommation / réinjection 5000W sans stockage

Set van 13 panelen voor eigen verbruik / teruglevering 5000 W zonder opslag

Aansluitschema van 13 zonnepanelen met een Solax-omvormer van 5 kVA

🔍 Bekijk het schema

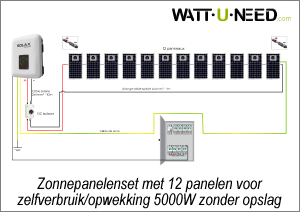

Kit 12 panneaux autoconsommation / réinjection 5000W

Set van 12 panelen voor eigen verbruik / teruglevering 5000 W

Aansluitschema van 12 zonnepanelen en een Solax-omvormer van 5 kVA

🔍 Bekijk het schema
Kit 16 panneaux autoconsommation - réinjection 5000w sans stockage

Set van 16 panelen voor eigen verbruik - teruglevering 5000 W zonder opslag

Aansluitschema van een fotovoltaïsch systeem met 16 panelen en een Solax-omvormer van 5 kVA

🔍 Bekijk het schema
Kit 20 panneaux autoconsommation - réinjection 5000w sans stockage

Set van 20 panelen voor eigen verbruik - teruglevering 5000 W zonder opslag

Aansluitschema van een Solax-omvormer van 5 kVA en twee reeksen van 10 zonnepanelen

🔍 Bekijk het schema
Kit 20 panneaux autoconsommation - réinjection TRI 5000W sans stockage

Set van 20 panelen voor eigen gebruik - teruglevering 5000 W driefasig zonder opslag

Aansluitschema van een fotovoltaïsche set van 20 panelen met een driefasige SMA-omvormer van 5 kVA

🔍 Bekijk het schema
Kit 15 panneaux autoconsommation - réinjection tri 8000W sans stockage

Set van 15 panelen voor eigen verbruik - teruglevering driefasig 8000 W zonder opslag

Aansluitschema van 15 zonnepanelen en een driefasige Solax-omvormer van 8 kVA

🔍 Bekijk het schema
Kit 20 panneaux autoconsommation / réinjection tri 8kW sans stockage

Set van 20 panelen voor eigen gebruik / teruglevering driefasig 8 kW zonder opslag

Aansluitschema van een fotovoltaïsche set van 20 panelen met een driefasige Fronius-omvormer van 8 kVA

🔍 Bekijk het schema
Kit 25 panneaux autoconsommation - réinjection tri 8kW sans stockage

Set van 25 panelen voor eigen verbruik - teruglevering driefasig 8 kW zonder opslag

Montageschema 8 kW: 25 panelen, driefasige omvormer, bekabeling en installatie. Eigen verbruik & teruglevering zonder accu.

🔍 Bekijk het schema
Kit 30 panneaux autoconsommation - réinjection tri 8kW sans stockage

Set van 30 panelen voor eigen verbruik - teruglevering driefasig 8 kW zonder opslag

Elektrisch aansluitschema van een zonne-energieset met twee series van 15 panelen en een driefasige Fronius-omvormer van 8 kVA

🔍 Bekijk het schema
Kit 15 panneaux autoconsommation / réinjection tri 10kW sans stockage

Set van 15 panelen voor eigen verbruik / teruglevering driefasig 10 kW zonder opslag

Elektrisch aansluitschema van een fotovoltaïsch systeem van 15 panelen met een driefasige Solax-omvormer van 10 kVA

🔍 Bekijk het schema
Kit 25 panneaux autoconsommation - réinjection tri 8kW sans stockage

Set van 25 panelen voor eigen verbruik / teruglevering driefasig 10 kW zonder opslag

Aansluitschema van een fotovoltaïsche set bestaande uit een reeks van 12 panelen en een tweede reeks van 13 panelen met een driefasige omvormer...

🔍 Bekijk het schema
Kit 35 panneaux autoconsommation / réinjection tri 10kW sans stockage

Set van 35 panelen voor eigen verbruik / teruglevering, driefasig 10 kW zonder opslag

Aansluitschema voor een fotovoltaïsche installatie bestaande uit een reeks van 17 panelen en een reeks van 18 panelen met een driefasige Fronius-omvormer van 10 kVA

🔍 Bekijk het schema
Kit 40 panneaux autoconsommation / réinjection tri 10kW sans stockage

Set van 40 panelen voor eigen verbruik / teruglevering, driefasig, 10 kW, zonder opslag

Aansluitschema van een zonne-energieset van twee series van 20 panelen met een driefasige Fronius-omvormer van 10 kVA

🔍 Bekijk het schema
Kit 40 panneaux autoconsommation / réinjection tri 10kW sans stockage

Set van 40 panelen voor eigen verbruik / teruglevering, driefasig, 15 kW, zonder opslag

Aansluitschema 15 kW: 40 panelen, driefasige omvormer, bekabeling en installatie. Eigen verbruik met teruglevering, zonder accu.

🔍 Bekijk het schema
Kit 50 panneaux autoconsommation / réinjection tri 15kW sans stockage

Set van 50 panelen voor eigen verbruik / teruglevering, driefasig 15 kW zonder opslag

Elektrisch aansluitschema van twee series van 25 panelen met een driefasige Fronius-omvormer van 15 kVA

🔍 Bekijk het schema

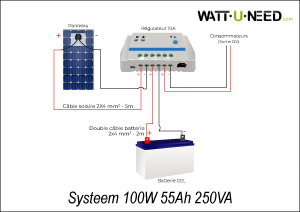

Schéma de branchement d'un système 100W 55Ah 250VA

Aansluitschema van een systeem van 100 W, 55 Ah en 250 VA

Aansluitschema van een installatie met een zonnepaneel van 100 Wp, regelaar, Victron-omvormer van 250 VA en een GEL-accu van 55 Ah

🔍 Bekijk het schema
Kit autoconsommation 21 panneaux 10kVA avec stockage lithium

Zelfverbruikskit met 21 panelen van 10 kVA en lithiumopslag

Zelfverbruikskit met 21 panelen van 10 kVA en lithiumopslag

🔍 Bekijk het schema
Montage en triphasé avec 2 onduleurs qui demandent la même phase.

Driefasige installatie met 2 omvormers die dezelfde fase nodig hebben.

Driefasige installatie met 2 omvormers die dezelfde fase nodig hebben.

🔍 Bekijk het schema

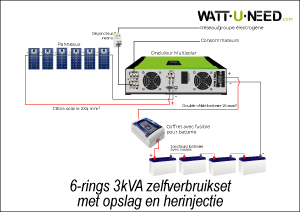

Kit autoconsommation 6 panneaux 3kVA avec stockage et réinjection

Zelfverbruikskit met 6 panelen, 3 kVA, inclusief opslag en teruglevering

Aansluitschema van een string van 6 zonnepanelen, een Multisolar-omvormer van 3 kVA en GEL-opslag

🔍 Bekijk het schema
Kit autoconsommation 20 panneaux 5kVA stockage lithium

Zelfverbruikskit met 20 panelen, 5 kVA en lithiumopslag

Volledig schema van de 5 kVA-zonne-energieset met 20 panelen en lithiumbatterijen. Bekijk een krachtige installatie voor duurzame zonne-energie.

🔍 Bekijk het schema

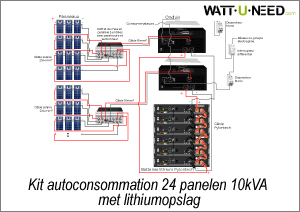

Kit autoconsommation 24 panneaux 10kVA stockage lithium

Zelfverbruikskit met 24 panelen, 10 kVA en lithiumopslag

Elektrische aansluiting van een fotovoltaïsche set met 24 panelen, WKS EVO-omvormer met Pylontech lithiumopslag

🔍 Bekijk het schema
Kit autoconsommation 48 panneaux 20kVA avec stockage

Zelfverbruikskit met 48 panelen, 20 kVA en opslag

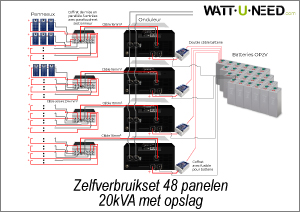

Volledig schema van de 20 kVA-zonne-energieset met 48 panelen en accu's. Ontdek een krachtige en autonome installatie voor duurzame zonne-energie.

🔍 Bekijk het schema
Kit autoconsommation 96 panneaux 30kVA avec stockage

Zelfverbruikset met 96 panelen, 30 kVA en opslag

Schema van de 30 kVA-zonne-energieset met 96 panelen en accu's. Bekijk een krachtige, efficiënte en volledig autonome zonne-installatie.

🔍 Bekijk het schema
Connexion en parallèle de 3 onduleurs WKS monophasé

Parallelschakeling van 3 WKS-omvormers (eenfasig)

Schema van de parallelschakeling van 3 WKS EVO-omvormers in een eenfasig systeem

🔍 Bekijk het schema

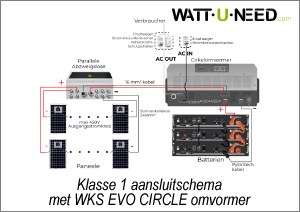

Schéma de branchement - Classe 1

Aansluitschema - Klasse 1

Schema voor de elektrische aansluiting van de klasse-set bestaande uit een WKS EVO Circle 5,6 kVA-omvormer, twee strings zonnepanelen en 3 Pylo-lithiumbatterijen...

🔍 Bekijk het schema

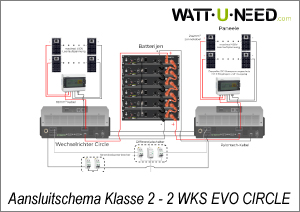

Schéma de branchement - Classe 2

Aansluitschema - Klasse 2

Elektrisch aansluitschema van de Klasse 2-set bestaande uit twee WKS EVO Circle 5,6 kVA-omvormers, vier strings zonnepanelen en 6 lithiumbatterijen...

🔍 Bekijk het schema
Schéma de branchement - Classe 3

Aansluitschema - Klasse 3

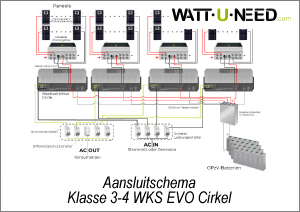

Elektrisch aansluitschema van de Klasse 3-set bestaande uit 4 Circle-omvormers, 8 strings zonnepanelen en Hoppecke OPzV-opslag

🔍 Bekijk het schema

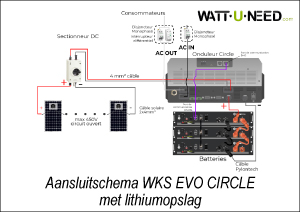

Schéma de branchement WKS EVO CIRCLE avec stockage lithium

Aansluitschema WKS EVO CIRCLE met lithiumopslag

Elektrische aansluiting van een zonne-energieset met een Circle-omvormer van 5,6 kVA en Pylontech-accu's

🔍 Bekijk het schema

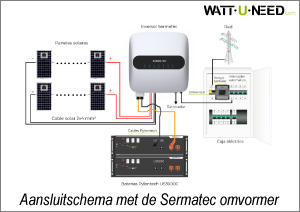

Schéma de branchement avec l'onduleur Sermatec

Aansluitschema met de Sermatec-omvormer

Elektrische aansluiting van de Sermatec-omvormer met twee series zonnepanelen, aangesloten op Pylontech-lithiumbatterijen en het elektriciteitsnet

🔍 Bekijk het schema
Schéma de branchement pour le kit Tiny House

Aansluitschema voor de Tiny House-set

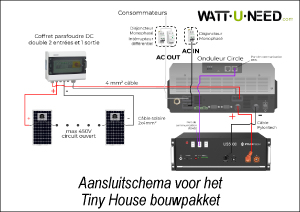

Aansluiting van de fotovoltaïsche kit met de Circle 5,6 kVA-omvormer en Pylontech US5000-lithiumbatterij

🔍 Bekijk het schema
Kit autoconso 16 panneaux 3 onduleurs WKS EVO Circle en tri stockage

Zelfverbruikskit met 16 panelen, 3 WKS EVO Circle-omvormers en driefasige opslag

Aansluitschema van een zonne-energieset bestaande uit 16 panelen met drie WKS EVO Circle-omvormers in driefasige configuratie met Pylontech-lithiumaccu

🔍 Bekijk het schema

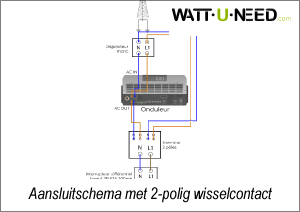

Schéma de branchement avec inverseur 2 pôles

Aansluitschema met 2-polige omvormer

Aansluitschema van een WKS EVO Circle-omvormer en een 2-polige omvormer

🔍 Bekijk het schema

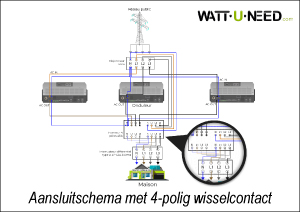

Branchement de 3 onduleurs WKS EVO Circle avec inverseur 4 pôles et stockage Pylontech

Aansluiting van 3 WKS EVO Circle-omvormers met 4-polige omvormer en Pylontech-opslag

Aansluitschema van drie WKS EVO Circle-omvormers met 4-polige omvormer en Pylontech-lithiumaccu

🔍 Bekijk het schema
Schéma de branchement 48 panneaux 33,6 kVA avec stockage lithium

Aansluitschema voor 48 panelen van 33,6 kVA met lithiumopslag

Aansluitschema van een fotovoltaïsche installatie van 48 panelen met Circle-omvormers en Pylontech-lithiumopslag

🔍 Bekijk het schema

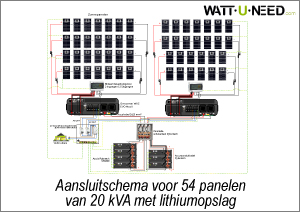

Schéma de branchement 54 panneaux 20kVA avec stockage lithium

Aansluitschema voor 54 panelen van 20 kVA met lithiumopslag

Hulp bij het aansluiten van een zonne-energieset bestaande uit 54 zonnepanelen, twee WKS EVO MAX II-omvormers en Pylontech-lithiumopslag

🔍 Bekijk het schema
Kit solaire autoconsommation de 11 à 22 panneaux avec le Multisolar 15 KVA 48V avec stockage lithium

Zonne-energieset voor eigen gebruik van 11 tot 22 panelen met de Multisolar 15 kVA 48V met lithiumopslag

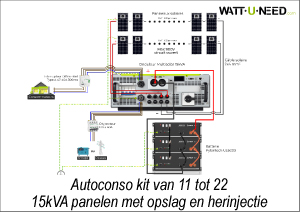

Aansluitschema voor 11 tot 22 panelen, met de Multisolar 15 kVA-omvormer en Pylontech-lithiumbatterijen

🔍 Bekijk het schema

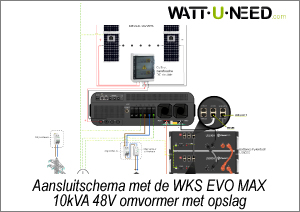

Schéma de branchement avec l'onduleur WKS EVO MAX 10kVA 48V et stockage lithium

Aansluitschema met de WKS EVO MAX 10 kVA 48V-omvormer en lithiumopslag

Elektrische aansluiting van een zonne-energieset met twee series panelen en een WLS EVO MAX 10 kVA 48V-omvormer met Pylontech-lithiumopslag

🔍 Bekijk het schema

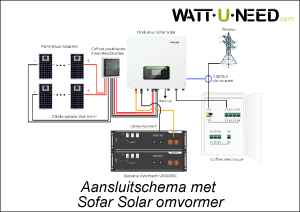

Schéma de branchement avec l'onduleur Sofar Solar

Aansluitschema met de Sofar Solar-omvormer

Elektrische aansluiting van een fotovoltaïsch systeem bestaande uit twee series panelen aangesloten op een Sofar Solar-omvormer en twee Pylo-batterijen...

🔍 Bekijk het schema
Schéma Sofar Solar ESI avec stockage

Schema Sofar Solar ESI met opslag

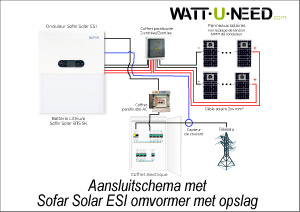

Elektrische aansluiting van de Sofar Solar ESI-omvormer met een Sofar Solar BTS 5K lithiumbatterij en twee strings zonnepanelen

🔍 Bekijk het schema

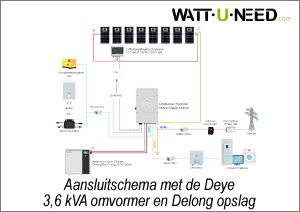

Schéma de branchement avec l’onduleur Deye 3.6kVA et stockage Delong

Aansluitschema met de Deye 3,6 kVA-omvormer en Delong-opslag

Gedetailleerd aansluitschema van de Deye 3,6 kVA-omvormer aangesloten op zonnepanelen of windturbines, inclusief verbruikers, het elektriciteitsnet...

🔍 Bekijk het schema
Schéma de branchement avec l’onduleur Deye 5kVA et stockage Pylontech

Aansluitschema met de Deye 5kVA-omvormer en Pylontech-opslag

Gedetailleerd aansluitschema van de Deye 5 kVA-omvormer aangesloten op zonnepanelen of windturbines, inclusief verbruikers, het elektriciteitsnet...

🔍 Bekijk het schema
Schéma de branchement avec l’onduleur Deye 5kVA et stockage Delong

Aansluitschema met de Deye 5kVA-omvormer en Delong-opslag

Gedetailleerd aansluitschema van de Deye 5 kVA-omvormer aangesloten op zonnepanelen of windturbines, inclusief verbruikers, het elektriciteitsnet...

🔍 Bekijk het schema
Schéma de branchement avec l’onduleur triphasé Deye 8,8kVA et stockage Delong

Aansluitschema met de Deye 8,8 kVA-omvormer en Delong-opslag

Gedetailleerd aansluitschema van de driefasige Deye 8,8 kVA-omvormer aangesloten op zonnepanelen of windturbines, inclusief verbruikers, het elektriciteitsnet...

🔍 Bekijk het schema
🔌

Aansluitschema's 4

Schéma branchement AC de l'onduleur WKS EVO Circle

AC-aansluitschema van de WKS EVO Circle-omvormer

Elektrisch aansluitschema van de WKS EVO Circle-omvormer, net, verbruikers en Pylontech-lithiumopslag

🔍 Bekijk het schema
Connexion Onduleur-Batterie : Deye 8kVA + Delong Top Energy via DC Busbar 1000A

Aansluiting omvormer-accu: Deye 8kVA + Delong Top Energy via DC-busbar 1000A

Aansluitschema Deye 8kVA en Delong-accu 51,2V 100Ah met DC-busbar-kast 1000A en zekeringen. Conforme en veilige installatie

🔍 Bekijk het schema
Schéma de raccordement du kit solaire 6 panneaux Deye 3.6 lithium

Aansluitschema van de zonne-energieset met 6 Deye 3,6 lithiumpanelen

Elektrische aansluiting van de verschillende onderdelen van de WATTUNEED-zonne-energieset met 6 panelen, een Deye-omvormer van 3,6 kW en Py-batterijen...

🔍 Bekijk het schema
DEYE MONO + coffret AC grid +coffret DC solaire + batterie + inverseur auto + disjncteur DC batterie

DEYE MONO + AC-netkast + DC-zonnekast + accu + auto-omvormer + DC-accu-stroomonderbreker

Aansluitschema DEYE MONO + AC-netkast + DC-zonnekast + accu + auto-omvormer + DC-accu-stroomonderbreker. Conforme en veilige installatie

🔍 Bekijk het schema
🔧

Montage en bevestiging 9

Fixation d'un panneau photovoltaïque sur toit en tôle

Bevestiging van een zonnepaneel op een metalen dak

Ontdek hoe u een zonnepaneel op een metalen dak bevestigt: gedetailleerd schema voor een veilige installatie.

🔍 Bekijk het schema
Fixation d'un panneau photovoltaïque sur toit en tuile

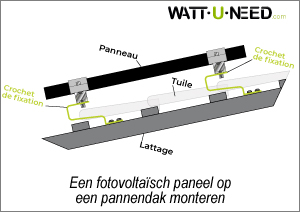

Bevestiging van een zonnepaneel op een pannendak

Ontdek hoe u een zonnepaneel op een pannendak installeert: gedetailleerd schema voor een optimale bevestiging.

🔍 Bekijk de schets

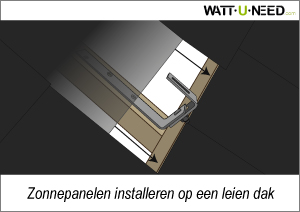

Fixation d'un panneau photovoltaïque sur toit en ardoises

Bevestiging van een fotovoltaïsch paneel op een leien dak

Installatie van zonnepanelen op een leien dak

🔍 Bekijk de schets
Fixation d'un panneau photovoltaïque sur toit en tuiles

Bevestiging van een fotovoltaïsch paneel op een pannendak

Installatie van zonnepanelen op een pannendak

🔍 Bekijk het schema
Fixation d'un panneau photovoltaïque sur toit en ardoises

Bevestiging van een fotovoltaïsch paneel op een leien dak

Installatie van zonnepanelen op een leien dak

🔍 Bekijk het schema

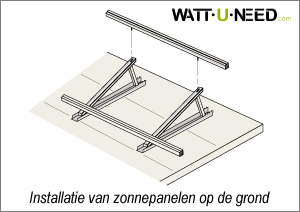

Fixation d'un panneau photovoltaïque au sol

Bevestiging van een fotovoltaïsch paneel op de grond

Installatie van zonnepanelen op de grond

🔍 Bekijk het schema

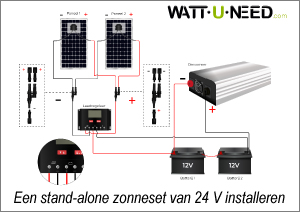

Montage d'un kit solaire autonome en 24V

Montage van een autonome 24V-zonne-energieset

Aansluitschema van een fotovoltaïsch systeem met één tot twee panelen, gelaccu en laadregelaar

🔍 Bekijk het schema
Montage et connexion de l’onduleur Sofar Solar ME3000SP

Montage en aansluiting van de Sofar Solar ME3000SP-omvormer

Aansluitschema met de Sofar Solar ME3000SP 3 kVA omvormer en elektrische apparatuur

🔍 Bekijk het schema
Three-phase assembly with 2 inverters that require the same phase

Driefasige opstelling met 2 omvormers die dezelfde fase vereisen

Driefasige opstelling met 2 omvormers die dezelfde fase nodig hebben

🔍 Bekijk het schema
⚡

Schema's Victron Energy 5

Mise en parallèle de deux Multiplus Quattro

Twee Multiplus Quattro's parallel schakelen

Ontdek hoe u twee Multiplus Quattro's parallel kunt aansluiten: gedetailleerd schema met bedrading en tips voor een betrouwbare installatie.

🔍 Bekijk het schema
Installation Victron en triphasé : 24V

Victron-installatie in driefasig: 24V

Ontdek hoe u een driefasig Victron-systeem van 24 V met gelaccu's installeert: gedetailleerd bedradingsschema voor een betrouwbare installatie.

🔍 Bekijk het schema
Installation 3x multiplus avec 3x onduleurs SMA et batteries OPzV

Installatie van 3x Multiplus met 3x SMA-omvormers en OPzV-accu's

Aansluitschema voor OPzV-accu's met 3 Victron-omvormers en 3 SMA-omvormers

🔍 Bekijk het schema
Installation Tiny avec Victron

Aansluitschema voor de Tiny House-set met Victron

Ontdek hoe u een Victron-systeem met Pylontech-lithiumopslag installeert: gedetailleerd bedradingsschema voor een betrouwbare installatie.

🔍 Bekijk het schema
Installation avec deux onduleurs/chargeurs Victron MultiPlus-II GX 48V 5kVA et du stockage lithium

Aansluitschema Victron MultiPlus-II GX 48V 5kVA

Ontdek hoe u een systeem installeert met twee Victron MultiPlus-II GX 48V 5kVA omvormers/laders en Pylontech lithiumopslag: gedetailleerd bedradingsschema voor een betrouwbare installatie.

🔍 Bekijk het schema
🔄

Omvormerkasten 3

Schéma de câblage coffret inverseur monophasé

Bedradingsschema voor eenfasige omvormerkast

Gedetailleerd bedradingsschema voor een eenfasige omvormerkast voor zonne-energie. Technische handleiding van Wattuneed voor autonome fotovoltaïsche installaties.

🔍 Bekijk het schema
Schéma de câblage coffret inverseur triphasé

Bedradingsschema driefasige omvormerkast

Bedradingsschema driefasige omvormerkast voor zonne-installatie. Technische handleiding en aansluitschema van Wattuneed.

🔍 Bekijk het schema
Schéma de câblage coffret inverseur monophasé sans prise

Bedradingsschema voor een eenfasige omvormerkast zonder stopcontact

Bekijk het bedradingsschema van een eenfasige omvormerkast zonder stopcontact. Duidelijke handleiding voor het correct installeren van een omvormer tussen...

🔍 Bekijk het schema
⚡

Bliksembeveiligingskasten 2

Schéma de câblage coffret parafoudre AC 16A Monophasé

Bedradingsschema overspanningsbeveiligingskast AC 16A eenfasig

Bedradingsschema voor AC 16A eenfasige overspanningsbeveiligingskast. Praktische gids om uw fotovoltaïsche installatie te beschermen tegen overspanning.

🔍 Bekijk het schema
Schéma de câblage coffret parafoudre AC 32A Monophasé

Bedradingsschema overspanningsbeveiligingskast AC 32A eenfasig

Bedradingsschema voor AC-overspanningsbeveiligingskast 32 A, eenfasig. Praktische gids om uw fotovoltaïsche installatie te beschermen tegen overspanning.

🔍 Bekijk het schema
🔒

Injectiebeperkingskasten 1

Schéma câblage coffret limiteur 63A

Bedradingsschema voor 63A-beperkingskast

Bedradingsschema voor 63A-begrenzingskast voor fotovoltaïsche installaties. Aansluitplan en technische handleiding van Wattuneed.

🔍 Bekijk het schema
🏡

Complete installaties 2

Branchement 87 panneaux avec 6 onduleurs WKS et batteries Pylontech

Aansluiting van 87 panelen met 6 WKS-omvormers en Pylontech-accu's

Aansluitschema van 6 series panelen met 6 WKS Evo-omvormers en Pylontech-lithiumopslag

🔍 Bekijk het schema

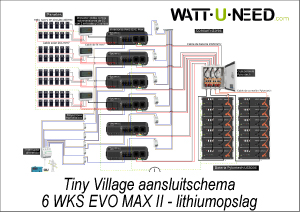

Schéma de branchement Tiny Village 6 onduleurs WKS EVO MAX II avec stockage lithium

Aansluitschema Tiny Village 6 WKS EVO MAX II-omvormers met lithiumopslag

Elektrische aansluiting van een fotovoltaïsch systeem met 8 series panelen aangesloten op 6 omvormers met Pylontech lithiumopslag

🔍 Bekijk het schema

Normen en regelgeving voor fotovoltaïsche installaties

Al onze schema's zijn ontworpen om te voldoen aan de geldende regelgeving. Of u uw zonne-energiesysteem nu in Frankrijk, België of elders in Europa installeert, dit zijn de belangrijkste normen waaraan u moet voldoen:

NF C 15-100 (Frankrijk) Franse norm voor laagspanningsinstallaties. Schrijft aardlekschakelaars voor (30 mA in de badkamer, 300 mA voor standaardcircuits, 500 mA bij de installatiekop), de kabeldoorsneden en het aantal circuits per stroomonderbreker.
UTE C 15-712-1 (Frankrijk) Praktische gids voor fotovoltaïsche installaties die op het net zijn aangesloten. Bepaalt de verplichte DC/AC-beveiligingen, de bliksemafleider en de dimensionering van de zonne-bekabeling.
RGIE (België) Algemeen Reglement op de Elektrische Installaties. Specifieke eisen voor PV-installaties in België: verplichte controle vóór ingebruikname, beveiligingen en eendraadsschema's.
IEC 62109 / EN 62109 Internationale veiligheidsnorm voor fotovoltaïsche omvormers. Garandeert de elektrische veiligheid en elektromagnetische compatibiliteit van de apparatuur die in onze schema's wordt gebruikt.
