PWM regelaar

PWM-laadregelaars (Pulse Width Modulation) laden uw batterijen door panelen rechtstreeks via een elektronische schakelaar met de batterijbank te verbinden. Een eenvoudige, betrouwbare en betaalbare oplossing voor kleine systemen: camper, tuinschuur, recreatie-installaties, noodkits. Belangrijk: bij PWM moet de Vmp-spanning van uw panelen dicht bij de batterijspanning liggen (bijv. 18V panelen voor 12V batterij) — overtollige spanningsenergie gaat verloren. Voor systemen boven 200W of moderne panelen wordt MPPT aanbevolen (10 tot 30% meer opbrengst). Beschikbaar van het merk SRNE.

MPPT-laadregelaars (aanbevolen)
AGM / GEL-batterijen
LiFePO4-lithiumbatterijen

Kiezen in 30 seconden

  • PWM of MPPT? PWM is geschikt voor kleine systemen ≤200W met panelen waarvan de Vmp dicht bij de batterijspanning ligt (18V voor 12V, 36V voor 24V). Voor alle andere gevallen — moderne 30–40V panelen, systemen >200W — kies een MPPT-laadregelaar.
  • Batterijspanning: controleer 12V of 24V voor uw batterijpark. PWM-regelaars gaan zelden naar 48V — nog een reden om bij grotere systemen voor MPPT te kiezen.
  • Laadstroom (A): max stroom = PV-vermogen (W) ÷ batterijspanning (V) + 20% marge. Voorbeeld: 200W ÷ 12V = 16,7A → kies minimaal een PWM 20A.

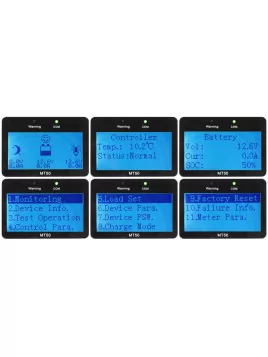

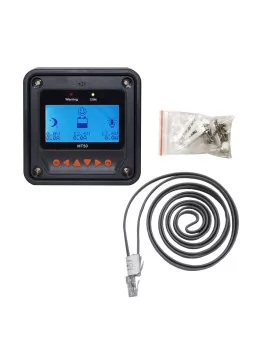

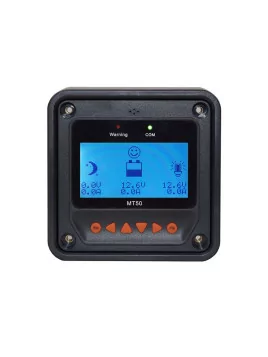

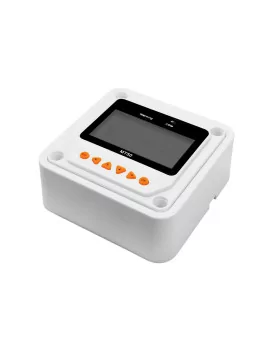

  • Opties en monitoring: afhankelijk van het SRNE-model: extern display (MT50) of afstandsbediening (CU-ALL5) voor bewaking op afstand van de installatie.
MPPT-laadregelaars
Off-grid zonnekits
Aansluitschema's

Gerelateerde berichten

Gratis zonne-energietools: Wattuneed-rekenmachines en -simulatoren
Gratis zonne-energietools: Wattuneed-rekenmachines en -simulatoren
Geplaatst in: Zonne-energiesets, Dimensionering & keuze
25-10-2025
4639 weergaven
Ontdek onze complete toolkit voor het dimensioneren, berekenen en optimaliseren van uw fotovoltaïsche systeem. Gratis...
Meer lezen





FAQ - PWM-laadregelaar

1. Waarvoor dient een PWM-laadregelaar? +
Een PWM-regelaar zorgt voor het correct laden van batterijen via zonnepanelen door aan te sluiten op de systeemspanning (bv. 12V/24V).
2. Hoe kies ik tussen 12V en 24V? +
Kies op basis van de batterij-/systeemspanning: neem een regelaar die past bij 12V of 24V.
3. Hoe dimensioneer ik de stroom (10A, 20A, 30A)? +
Dimensioneer in ampère volgens je panelen en behoefte: hogere laadstroom vraagt een regelaar met een passende stroomklasse (bv. 10A of 30A).
4. Kan ik een display of afstandsbediening toevoegen? +
Ja, afhankelijk van het model: een display (bv. MT50) of afstandsbediening (bv. CU-ALL5) kan monitoring eenvoudiger maken.
5. Met welke batterijen worden PWM-regelaars gebruikt? +
Dit hangt af van het systeem en laadinstellingen. Voor opslagopties: AGM / GEL en lithium (LiFePO4).

PWM zonne-laadregelaars: complete gids voor de juiste keuze



Een PWM-laadregelaar verbindt panelen en batterij via een snel schakelende transistor. Bewezen, betrouwbaar en betaalbaar — maar met belangrijke beperkingen.



Hoe werkt een PWM-laadregelaar?



Als de batterij zijn vollading nadert, vermindert de PWM geleidelijk de verbinding panelen-batterij (hakken) om overladen te voorkomen. Gevolg: als de Vmp-spanning van uw panelen hoger is dan de batterijlaadspanning, gaat de overtollige spanningsenergie verloren — als warmte in de regelaar.



Wanneer een PWM-laadregelaar gebruiken?



  • Kleine installaties ≤200W: recreatiekits, tuinschuren, kleine camper- of bootinstallaties met één 12V-paneel.
  • Klassieke "12V"-panelen: oudere panelen (Vmp ≈ 17-18V) passen goed bij PWM op 12V batterij.
  • Zeer krap budget: een PWM 20A kost aanzienlijk minder dan een MPPT 20A. Geldig voor tijdelijke of noodinstallaties.



Wanneer GEEN PWM-laadregelaar gebruiken?



  • Moderne 60-cel panelen (30-40V Vmp): op 12V batterij gaat de helft van de energie verloren.
  • Systemen >200W: de MPPT-winst (10-30%) is aanzienlijk over de tijd.
  • Panelen in serie: PWM kan geen hoge ingangsspanning verwerken — generally max. 18-50V.
  • LiFePO4-lithiumbatterijen: lithiumbatterijen vereisen een precies laadprofiel. PWM zonder configureerbaar lithiumprofiel kan de levensduur verkorten.

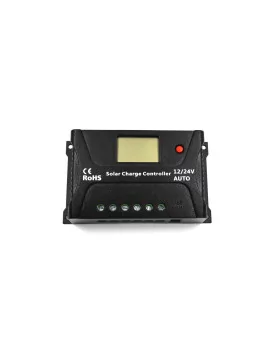

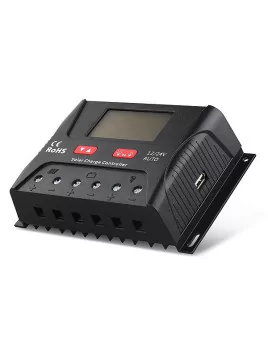

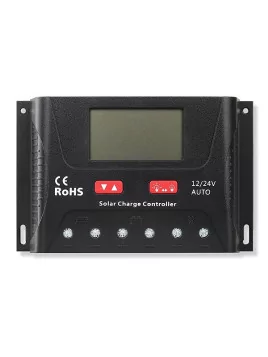

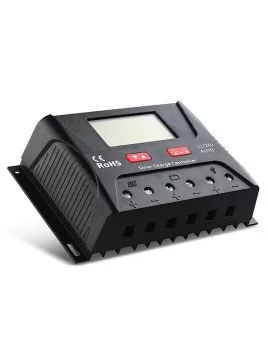

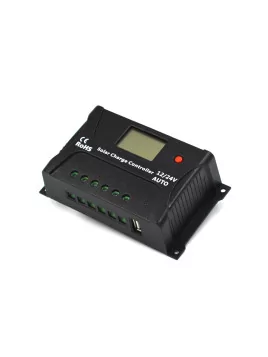

Merk SRNE bij Wattuneed



SRNE is de referentiefabrikant voor PWM- en MPPT-laadregelaars in het instap- en middensegment. Robuust, geïntegreerd LCD, compatibel met alle batterijtech. Optioneel accessoires (MT50, CU-ALL5) voor bewaking op afstand.
