Driefasig Q-relais Enphase Q-RELAY-3P-INT - IQ7/IQ8 Micro-omvormer Ontkoppelingsbeveiliging

€ 250,63
Belasting inbegrepen
Q-RELAY-3P-INT
0712971131248

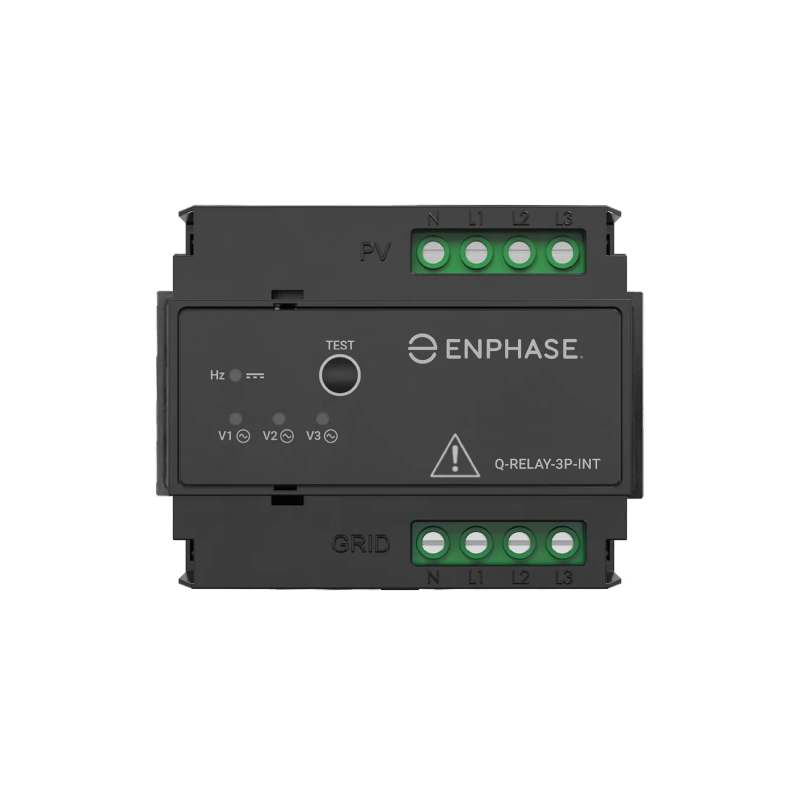

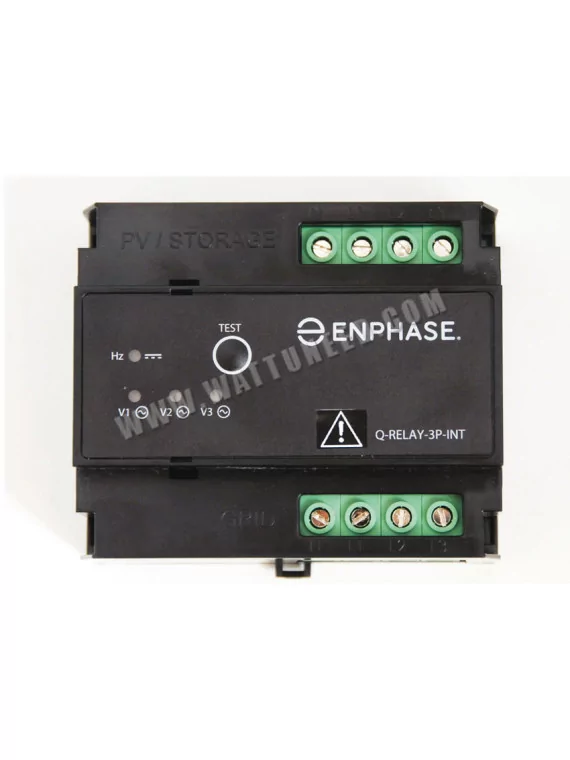

Enphase driefasig Q-relais - Intelligente ontkoppelingsbeveiliging

Het Enphase driefasige Q-relais (Q-RELAY-3P-INT) is een essentieel vierpolig ontkoppelingsbeveiligingsapparaat voor driefasige fotovoltaïsche installaties met Enphase IQ7- en IQ8-microomvormers.



Netwerkbeveiliging en compliance

  • Real-time netwerkbewaking: spanning, frequentie, DC-injectie op 3 fasen
  • Vierpolige scheiding: Fysieke scheiding L1, L2, L3 + Neutraal
  • Automatische herverbinding: Automatische terugkeer na oplossen van storing
  • Visuele diagnose: 4 rode/groene LED's voor snelle foutidentificatie



Compatibel met Enphase micro-omvormers

Capaciteit per fase: Tot 19 x IQ7, 16 x IQ7+, 12 x IQ8M | Totaal vermogen: 18 kW (6 kVA x 3 fasen)



Eenvoudige installatie

  • 35 mm DIN-railmontage: 107 mm breed (~6 modules)
  • Communicatie via Envoy-S: PLC op netvoeding
  • OTA-updates: firmware op afstand via Enphase cloud
  • Flexibele configuratie: 1, 2 of 3 fasen afhankelijk van installatie



Voldoet aan EN 61010-1 - 5 jaar Enphase-garantie - IQ7/IQ8-compatibel

Commentaar (0)

Geen klantenbeoordelingen op het moment.

Enphase driefasig Q-relais - Intelligente ontkoppelingsbeveiliging



Het Enphase 3-fase Q-relais (Q-RELAY-3P-INT ) is een intelligent 4-polig ontkoppelingsbeveiligingsapparaat dat is ontworpen voor fotovoltaïsche installaties met Enphase IQ7- en IQ8-serie micro-omvormers. Het bewaakt continu het elektriciteitsnet en koppelt de micro-omvormers automatisch los in geval van een netstoring, in overeenstemming met de strenge Europese voorschriften.



Dit relais is essentieel voor Enphase driefasige installaties om te voldoen aan de netveiligheidsnormen en om automatische heraansluiting mogelijk te maken wanneer de normale omstandigheden zijn hersteld.




Enphase Relais Q (multiphasé)

Netveiligheid en naleving

Het vierpolige Q-relais bewaakt de parameters van het elektriciteitssysteem in realtime en reageert onmiddellijk op storingen:



  • Spanningsbewaking: Automatische detectie van overspanning en onderspanning op elke fase (L1, L2, L3)
  • Frequentiebewaking: Bescherming tegen frequentievariaties (min f / max f)
  • DC-injectiedetectie: Continue meting van DC-injectie om het netwerk te beschermen
  • Vierpolige scheiding: Fysieke scheiding van alle fasen (L1, L2, L3) en nulleider (N)
  • Automatische herverbinding: Automatisch herstel van de verbinding wanneer de normale netwerkomstandigheden terugkeren



Voldoet aan de regelgeving: Het Q Relais voldoet aan de strenge eisen van de Europese ontkoppelingsbeveiligingsnormen voor netgekoppelde fotovoltaïsche installaties (IEC 61010, EN 61010-1).





Intelligente werking met Envoy-S

Het Q Relais werkt in perfecte synergie met de Enphase Envoy-S gateway voor gecentraliseerd, intelligent beheer:



  • Communicatie via Envoy-S: Het relais ontvangt zijn commando's en geeft zijn status door via de Envoy-S gateway.
  • Software-updates op afstand: De firmware van het relais kan worden bijgewerkt via de Enphase-cloud.
  • Flexibele configuratie: Het relais kan worden geconfigureerd om 1, 2 of 3 fasen te bewaken, afhankelijk van uw installatie
  • Real-time bewaking: Bekijk de status van het relais via de Enphase Enlighten-toepassing





Snelle en eenvoudige installatie

Het driefasige Q Relais is ontworpen om het werk van installateurs te vergemakkelijken en onderscheidt zich door zijn installatiegemak:



  • Standaard 35 mm DIN-railmontage: Snelle installatie in elk elektrisch paneel
  • Compact en licht: Slechts 107 mm breed (ca. 6 DIN-modules)
  • Duidelijke klemmenblokken: Eenvoudige identificatie van ingangen (L1, L2, L3, N) en uitgangen
  • Ingebouwde diagnostische LED's: 4 rode/groene LED's voor onmiddellijke weergave van de status van elke fase en eventuele trips





Gedetailleerde technische specificaties

Caractéristique Valeur
Référence Enphase Q-RELAY-3P-INT
EAN13 0712971131248
Type de protection Protection de découplage tétrapolaire (50Hz) avec détection injection DC
Catégorie surtension (EN 61010-1) III
Degré de pollution (EN 61010-1) 2
Plage de fonctionnement tension AC 85 – 265 Veff
Tension d'entrée nominale (Vnom) 230 / 240 Veff
Fréquence nominale 50 Hz
Temps d'acquisition (fonctionnement normal) 100 ms (5 cycles @ 50Hz)
Nombre d'entrées tension protégée Jusqu'à 3 phases
Nombre micro-onduleurs IQ7 par phase Jusqu'à 19 x IQ7 ou 16 x IQ7+ par phase
Nombre micro-onduleurs IQ8 par phase Jusqu'à 12 x IQ8M ou 10 x IQ8+ par phase
Nombre max de Relais Q par système 20 relais Q actifs max
Type de sortie électrique Relais tétrapolaire normalement ouvert (L1, L2, L3, N)
Puissance de sortie 6 kVA par phase
Tension / Courant sortie 230 / 240 Veff, 25A par phase
Puissance de consommation à vide 18 VA
LEDs de diagnostic 4 LEDs rouge/vert : 3 pour surtension/sous-tension + 1 pour fréquence/injection DC
Montage Rail DIN 35mm (standard)
Largeur 107 mm (~6 modules DIN)
Plage température fonctionnement -40°C à +50°C
Indice de protection IP20 (utilisation en environnement protégé)
Humidité 0 à 95% sans condensation
Conformité IEC 61010, EN 61010-1, IEC 61326, BS EN 50065-1&2-2, BS EN 61326-1&2, BS EN 61000-3-11&12
Garantie 5 ans constructeur Enphase





Installatiecapaciteit per fase

Modèle micro-onduleur Puissance nominale Nombre max par phase Puissance totale par phase
Enphase IQ7 290 W 19 unités 5,5 kW
Enphase IQ7+ 349 W 16 unités 5,6 kW
Enphase IQ7X 384 W 15 unités 5,8 kW
Enphase IQ7A 366 W 16 unités 5,9 kW
Enphase IQ8M 480 W 12 unités 5,8 kW
Enphase IQ8+ 384 W 15 unités 5,8 kW
Enphase IQ8P 480 W 12 unités 5,8 kW



Belangrijke opmerking: Voor driefasige installaties kan het totale systeemvermogen tot 18 kW (6 kW x 3 fasen) bedragen met één driefasig Q Relais.





Visuele diagnose met LED's

Het Q Relais heeft een systeem met 4 rode/groene LED's voor eenvoudige diagnose:



  • LED L1 (rood): Overspanning of onderspanning gedetecteerd op fase L1.
  • 🔴 LED L2 (rood): Overspanning of onderspanning gedetecteerd op fase L2.
  • 🔴 LED L3 (rood): Overspanning of onderspanning gedetecteerd op fase L3.
  • 🔴 LED F/DC (rood): Frequentietrip (min f / max f) of DC-injectie gedetecteerd.
  • 🟢 strong>Alle LED's groen: Normale werking, alle fasen OK





Toepassingen en compatibiliteit

Het driefasige Q Relais is ontworpen voor Enphase driefasige fotovoltaïsche installaties:

  • Driefasige residentiële installaties tot 18 kW
  • Commerciële en MKB-installaties met Enphase micro-omvormers
  • Compatibel met IQ7, IQ7+, IQ7X, IQ7A micro-omvormers
  • Micro-omvormer compatibel met IQ8M, IQ8+, IQ8P, IQ8MC
  • Enphase Envoy-S gateway vereist (standaard of Metered)
  • Beperkt tot maximaal 20 actieve Q-relais per Enphase-systeem





Compatibel Enphase ecosysteem

Voor een complete en optimale Enphase-installatie werkt het driefasige Q Relais met :







    • Envoy-S Standaard Gateway: Basismonitoring van PV-productie - bekijk Envoy-S Standaard



    • Envoy-S Metered Gateway: Monitoring van productie + verbruik - zie Envoy-S Metered



  • Enphase Enlighten-toepassing: Real-time bewaking op smartphone/tablet/computer





Installatie en inbedrijfstelling

Het driefasige Q-relais moet worden geïnstalleerd door een gecertificeerde Enphase-installateur:



  1. Montage op DIN-rail: Installeer het relais in het AC-elektrisch paneel op een DIN-rail van 35 mm.
  2. Ingangsaansluiting: Sluit de 3 fasen + nulleider van het hoofdschakelbord aan op de ingangsklemmen van het relais.
  3. Uitgangsaansluiting: Sluit de relaisuitgangen aan op de Enphase micro-omvormers (via AC-aansluitdoos).
  4. Aansluiting Envoy-S: Sluit het relais aan op de Envoy-S gateway (PLC-aansluiting via het lichtnet).
  5. Softwareconfiguratie: Stel het relais in via de Enphase Installer App (aantal bewaakte fasen, drempelwaarden, enz.)
  6. Functietest: Controleer diagnostische leds en display in Enlighten



⚠️ Belangrijk: Voor de installatie van een Enphase-systeem met Q Relay is een Enphase-certificering vereist. Alleen gecertificeerde installateurs kunnen het systeem activeren via de Enphase Installer App.





Voordelen van het Enphase 3-fase Q Relais

  • Maximale veiligheid: Vierpolige isolatie (L1, L2, L3, N) in geval van een netstoring.
  • Gegarandeerde naleving: Voldoet aan de strenge Europese normen voor netbeveiliging
  • Automatische heraansluiting: Geen handmatige tussenkomst vereist
  • Flexibele configuratie: 1, 2 of 3 fasen, afhankelijk van de installatie
  • Visuele diagnose: 4 LED's voor snelle foutidentificatie
  • OTA-updates: Firmware op afstand bijgewerkt via Enphase cloud
  • 5 jaar garantie: Enphase fabrieksgarantie
  • Enphase ecosysteem: naadloze integratie met IQ7, IQ8, Envoy-S, Enlighten



Bestel nu uw driefasige Q Relais voor intelligente netwerkbeveiliging!

Q-RELAY-3P-INT
