Relais Q Triphasé Enphase Q-RELAY-3P-INT – Protection Découplage Micro-onduleurs IQ7/IQ8

Relais Q triphasé Enphase – Protection de découplage intelligente

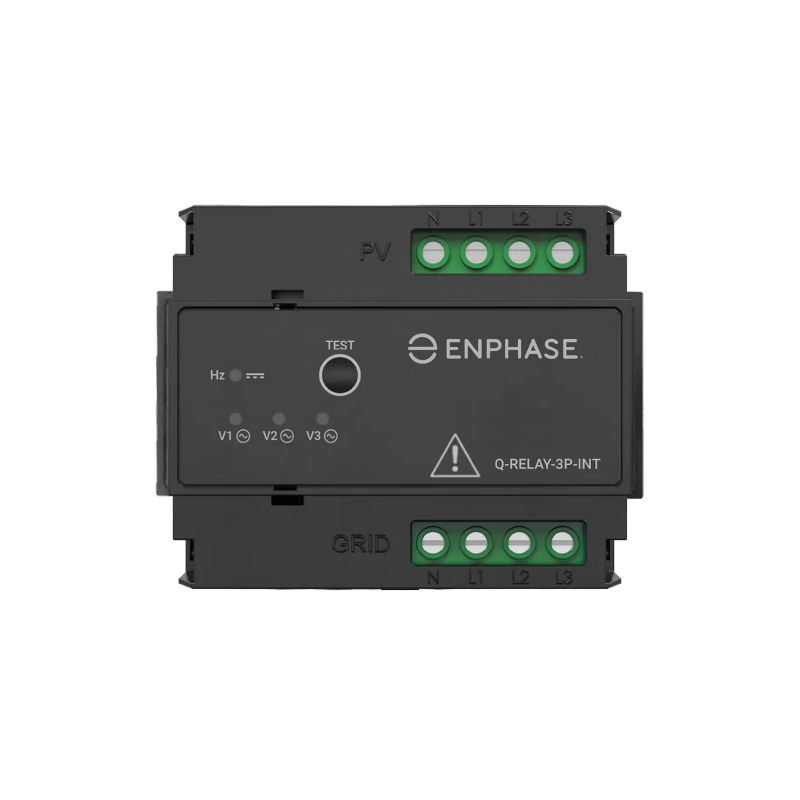

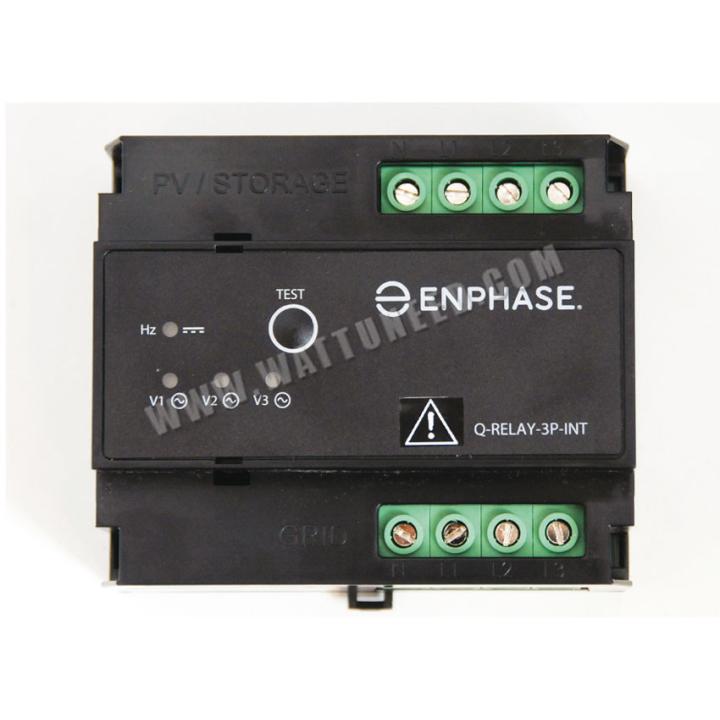

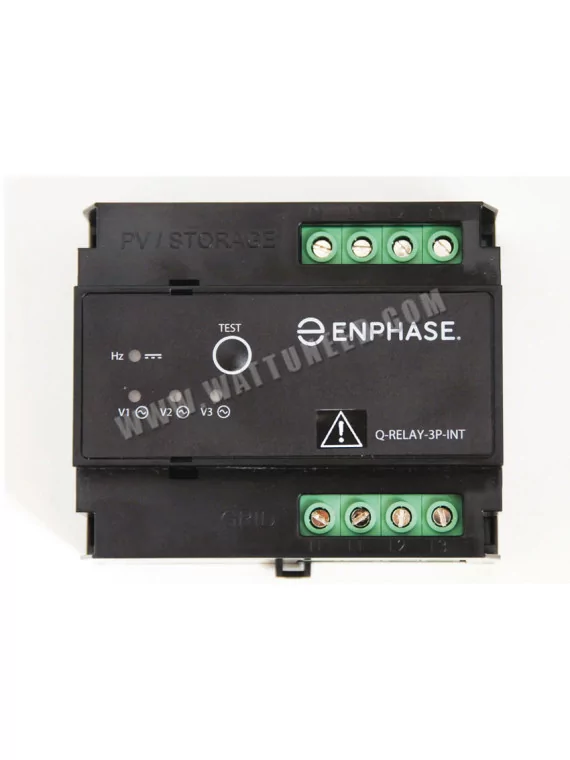

Le Relais Q triphasé Enphase (Q-RELAY-3P-INT) est un dispositif de protection de découplage tétrapolaire intelligent conçu pour les installations photovoltaïques avec micro-onduleurs de la série Enphase IQ7 et IQ8. Il assure la surveillance continue du réseau électrique et déconnecte automatiquement les micro-onduleurs en cas d'anomalie réseau, conformément aux réglementations européennes strictes.

Ce relais est indispensable pour les installations triphasées Enphase afin de garantir la conformité aux normes de sécurité réseau et permettre une reconnexion automatique dès le rétablissement des conditions normales.

Sécurité et conformité réseau

Le Relais Q tétrapolaire surveille en temps réel les paramètres du réseau électrique et réagit instantanément aux anomalies :

• Surveillance des tensions : Détection automatique des surtensions et sous-tensions sur chaque phase (L1, L2, L3)
• Surveillance de la fréquence : Protection contre les variations de fréquence (min f / max f)
• Détection d'injection DC : Mesure en continu de l'injection de composante continue pour protéger le réseau
• Isolation tétrapolaire : Coupure physique de toutes les phases (L1, L2, L3) et du neutre (N)
• Reconnexion automatique : Rétablissement automatique de la connexion lorsque les conditions réseau normales reviennent

Conformité réglementaire : Le Relais Q répond aux exigences strictes des normes européennes de protection de découplage pour les installations photovoltaïques raccordées au réseau (IEC 61010, EN 61010-1).

Fonctionnement intelligent avec Envoy-S

Le Relais Q fonctionne en parfaite synergie avec la passerelle Enphase Envoy-S pour une gestion centralisée et intelligente :

• Communication via Envoy-S : Le relais reçoit ses commandes et transmet son état via la passerelle Envoy-S
• Mises à jour logicielles à distance : Possibilité de mettre à jour le firmware du relais via le cloud Enphase
• Configuration flexible : Le relais peut être configuré pour surveiller 1, 2 ou 3 phases selon votre installation
• Monitoring en temps réel : Visualisation de l'état du relais via l'application Enphase Enlighten

Installation simple et rapide

Conçu pour faciliter le travail des installateurs, le Relais Q triphasé se distingue par sa facilité d'installation :

• Montage rail DIN standard 35mm : Installation rapide dans n'importe quel tableau électrique
• Compact et léger : Seulement 107mm de largeur (environ 6 modules DIN)
• Bornes de raccordement claires : Repérage simple des entrées (L1, L2, L3, N) et sorties
• LEDs de diagnostic intégrées : 4 LEDs rouge/vert pour visualiser instantanément l'état de chaque phase et les déclenchements

Caractéristiques techniques détaillées

Capacités d'installation par phase

Note importante : Pour les installations triphasées, la puissance totale du système peut atteindre jusqu'à 18 kW (6 kW x 3 phases) avec un seul Relais Q triphasé.

Diagnostic visuel avec LEDs

Le Relais Q intègre un système de 4 LEDs rouge/vert pour faciliter le diagnostic :

• 🔴 LED L1 (rouge) : Surtension ou sous-tension détectée sur phase L1
• 🔴 LED L2 (rouge) : Surtension ou sous-tension détectée sur phase L2
• 🔴 LED L3 (rouge) : Surtension ou sous-tension détectée sur phase L3
• 🔴 LED F/DC (rouge) : Déclenchement sur fréquence (min f / max f) ou injection DC détectée
• 🟢 strong>Toutes LEDs vertes : Fonctionnement normal, toutes les phases OK

Applications et compatibilité

Le Relais Q triphasé est conçu pour les installations photovoltaïques triphasées Enphase :

• Installations résidentielles triphasées jusqu'à 18 kW
• Installations commerciales et PME avec micro-onduleurs Enphase
• Compatible micro-onduleurs IQ7, IQ7+, IQ7X, IQ7A
• Compatible micro-onduleurs IQ8M, IQ8+, IQ8P, IQ8MC
• Nécessite une passerelle Enphase Envoy-S (Standard ou Metered)
• Limitation : maximum 20 Relais Q actifs par système Enphase

Écosystème Enphase compatible

Pour une installation Enphase complète et optimale, le Relais Q triphasé fonctionne avec :

• Micro-onduleurs série IQ7 : IQ7, IQ7+, IQ7X, IQ7A — découvrez notre gamme micro-onduleurs IQ7

• Micro-onduleurs série IQ8 : IQ8M, IQ8+, IQ8P, IQ8MC — découvrez notre gamme micro-onduleurs IQ8

• Passerelle Envoy-S Standard : Monitoring basique production PV — voir Envoy-S Standard

• Passerelle Envoy-S Metered : Monitoring production + consommation — voir Envoy-S Metered

• Application Enphase Enlighten : Monitoring en temps réel sur smartphone/tablette/ordinateur

Installation et mise en service

L'installation du Relais Q triphasé doit être réalisée par un installateur Enphase certifié :

1. Montage rail DIN : Installer le relais dans le tableau électrique AC sur rail DIN 35mm
2. Raccordement entrée : Connecter les 3 phases + neutre depuis le tableau général vers les bornes d'entrée du relais
3. Raccordement sortie : Connecter les sorties du relais vers les micro-onduleurs Enphase (via coffret de raccordement AC)
4. Connexion Envoy-S : Relier le relais à la passerelle Envoy-S (connexion PLC via réseau électrique)
5. Configuration logicielle : Paramétrer le relais via l'application Enphase Installer App (nombre de phases surveillées, seuils, etc.)
6. Test de fonctionnement : Vérifier les LEDs de diagnostic et l'affichage dans Enlighten

⚠️ Important : L'installation d'un système Enphase avec Relais Q nécessite une certification Enphase. Seuls les installateurs certifiés peuvent activer le système via l'application Enphase Installer App.

Avantages du Relais Q triphasé Enphase

• Sécurité maximale : Isolation tétrapolaire (L1, L2, L3, N) en cas d'anomalie réseau
• Conformité garantie : Répond aux normes européennes strictes de protection réseau
• Reconnexion automatique : Aucune intervention manuelle nécessaire
• Configuration flexible : 1, 2 ou 3 phases selon installation
• Diagnostic visuel : 4 LEDs pour identification rapide des défauts
• Mises à jour OTA : Firmware mis à jour à distance via cloud Enphase
• Garantie 5 ans : Couverture constructeur Enphase
• Écosystème Enphase : Intégration parfaite avec IQ7, IQ8, Envoy-S, Enlighten
