Relé Q trifásico Enphase Q-RELAY-3P-INT - Protección de desacoplamiento de microinversores IQ7/IQ8
250,63 €
Impuestos incluidos
Q-RELAY-3P-INT
0712971131248
El Q-Relay trifásico de Enphase es un dispositivo de protección y desacoplamiento indispensable para garantizar que su instalación solar cumpla con las normas de la red. Este relé inteligente actúa como un disyuntor de seguridad, capaz de aislar instantáneamente sus microinversores de la red eléctrica en caso de anomalía de tensión o frecuencia, garantizando así una protección óptima de los equipos y las personas.
El Q-Relay (3P), auténtica pieza clave del ecosistema Enphase Energy, está diseñado para funcionar en armonía con la pasarela Envoy-S o IQ Gateway. Supervisa constantemente las tres fases del sistema y controla la reconexión automática una vez que las condiciones de la red se han estabilizado. Este módulo es esencial para el correcto funcionamiento de los microinversores IQ7 e IQ8, ya que garantiza la seguridad de sus paneles solares y simplifica el cableado de su cuadro eléctrico.
Las ventajas técnicas del Q-Relay trifásico incluyen:
- Protección integrada contra variaciones de frecuencia y tensión (norma VDE).
- Instalación simplificada en carril DIN para ahorrar tiempo en el montaje.
- Gestión inteligente de la desconexión en las 3 fases para una seguridad total.
La instalación de un Q-Relay es obligatoria para validar la garantía de Enphase y garantizar una producción de energía fiable y conforme a largo plazo.
EAN: 0712971131248

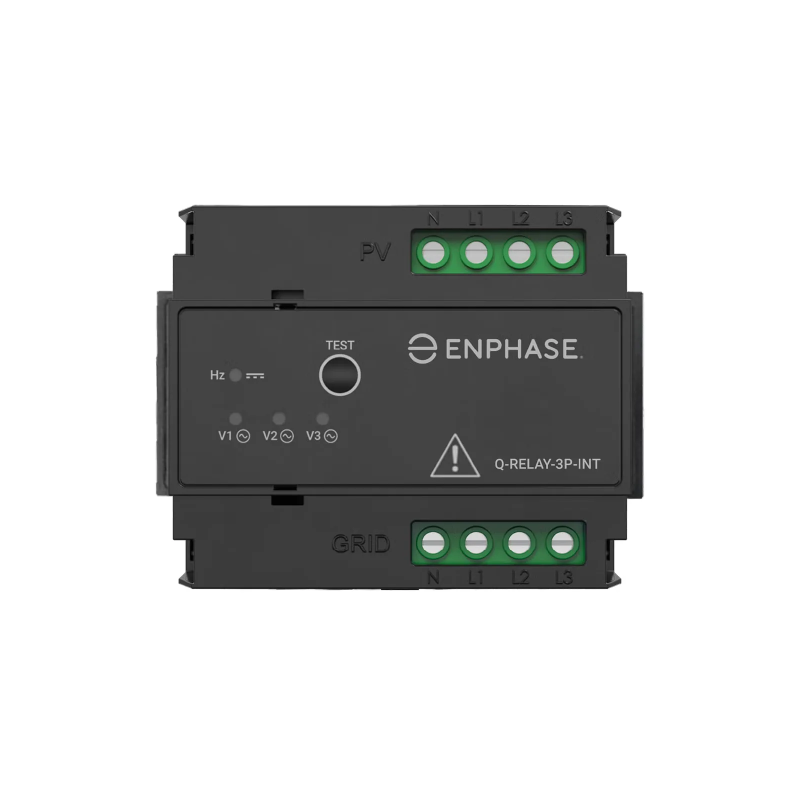

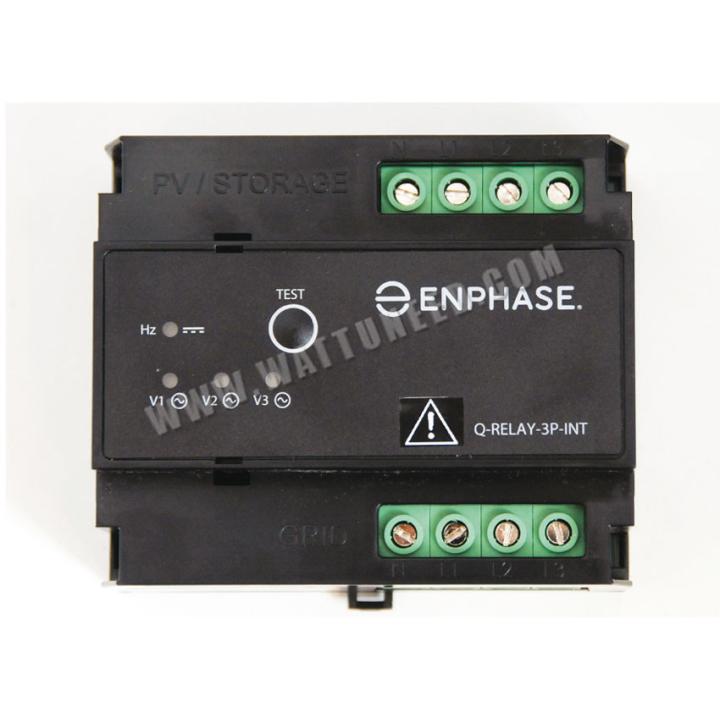

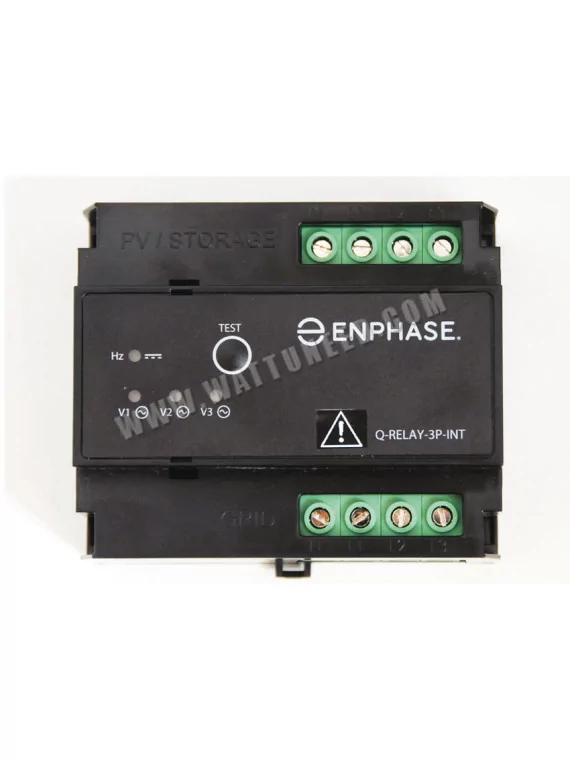

Relé Q trifásico de Enphase - Protección de desacoplamiento inteligente
El relé Q trifásico de Enphase (Q-RELAY-3P-INT ) es un dispositivo de protección de desacoplamiento inteligente de 4 polos diseñado para instalaciones fotovoltaicas con microinversores Enphase de las series IQ7 e IQ8. Supervisa continuamente la red y desconecta automáticamente los microinversores en caso de fallo de la red, de conformidad con la estricta normativa europea.
Este relé es esencial para las instalaciones trifásicas de Enphase para garantizar el cumplimiento de las normas de seguridad de la red y permitir la reconexión automática cuando se restablezcan las condiciones normales.
Seguridad y cumplimiento de la red
El relé Q de cuatro polos supervisa los parámetros del sistema eléctrico en tiempo real y reacciona instantáneamente ante los fallos:
- Control de tensión: Detección automática de sobretensión y subtensión en cada fase (L1, L2, L3)
- Vigilanciade la frecuencia: Protección contra las variaciones de frecuencia (mín f / máx f)
- Detección de inyección de CC: Medición continua de la inyección de CC para proteger la red
- Aislamiento tetrapolar: Desconexión física de todas las fases (L1, L2, L3) y del neutro (N)
- Reconexión automática: restablecimiento automático de la conexión cuando se recuperan las condiciones normales de la red
Cumplimiento de la normativa: El relé Q cumple los estrictos requisitos de las normas europeas de protección contra desacoplamiento para instalaciones fotovoltaicas conectadas a la red (IEC 61010, EN 61010-1).
Funcionamiento inteligente con Envoy-S
El Q Relé funciona en perfecta sinergia con la pasarela Envoy-S de Enphase para una gestión inteligente y centralizada:
- Comunicación a través de Envoy-S: El relé recibe sus órdenes y transmite su estado a través de la pasarela Envoy-S.
- Actualizaciones remotas de software: El firmware del relé puede actualizarse a través de la nube de Enphase.
- Configuración flexible: El relé puede configurarse para monitorizar 1, 2 o 3 fases en función de su instalación
- Monitorización en tiempo real: Visualice el estado del relé a través de la aplicación Enphase Enlighten
Instalación rápida y sencilla
Diseñado para facilitar el trabajo de los instaladores, el relé Q trifásico destaca por su facilidad de instalación:
- Montaje estándar en carril DIN de 35 mm: Instalación rápida en cualquier cuadro eléctrico
- Compacto y ligero: Sólo 107 mm de ancho (aprox. 6 módulos DIN)
- Bloques de terminales transparentes: fácil identificación de entradas (L1, L2, L3, N) y salidas
- LED de diagnóstico incorporados: 4 LED rojos/verdes para la visualización instantánea del estado de cada fase y de cualquier disparo
Especificaciones técnicas detalladas
| Caractéristique | Valeur |
|---|---|
| Référence Enphase | Q-RELAY-3P-INT |
| EAN13 | 0712971131248 |
| Type de protection | Protection de découplage tétrapolaire (50Hz) avec détection injection DC |
| Catégorie surtension (EN 61010-1) | III |
| Degré de pollution (EN 61010-1) | 2 |
| Plage de fonctionnement tension AC | 85 – 265 Veff |
| Tension d'entrée nominale (Vnom) | 230 / 240 Veff |
| Fréquence nominale | 50 Hz |
| Temps d'acquisition (fonctionnement normal) | 100 ms (5 cycles @ 50Hz) |
| Nombre d'entrées tension protégée | Jusqu'à 3 phases |
| Nombre micro-onduleurs IQ7 par phase | Jusqu'à 19 x IQ7 ou 16 x IQ7+ par phase |
| Nombre micro-onduleurs IQ8 par phase | Jusqu'à 12 x IQ8M ou 10 x IQ8+ par phase |
| Nombre max de Relais Q par système | 20 relais Q actifs max |
| Type de sortie électrique | Relais tétrapolaire normalement ouvert (L1, L2, L3, N) |
| Puissance de sortie | 6 kVA par phase |
| Tension / Courant sortie | 230 / 240 Veff, 25A par phase |
| Puissance de consommation à vide | 18 VA |
| LEDs de diagnostic | 4 LEDs rouge/vert : 3 pour surtension/sous-tension + 1 pour fréquence/injection DC |
| Montage | Rail DIN 35mm (standard) |
| Largeur | 107 mm (~6 modules DIN) |
| Plage température fonctionnement | -40°C à +50°C |
| Indice de protection | IP20 (utilisation en environnement protégé) |
| Humidité | 0 à 95% sans condensation |
| Conformité | IEC 61010, EN 61010-1, IEC 61326, BS EN 50065-1&2-2, BS EN 61326-1&2, BS EN 61000-3-11&12 |
| Garantie | 5 ans constructeur Enphase |
Capacidad de instalación por fase
| Modèle micro-onduleur | Puissance nominale | Nombre max par phase | Puissance totale par phase |
|---|---|---|---|
| Enphase IQ7 | 290 W | 19 unités | 5,5 kW |
| Enphase IQ7+ | 349 W | 16 unités | 5,6 kW |
| Enphase IQ7X | 384 W | 15 unités | 5,8 kW |
| Enphase IQ7A | 366 W | 16 unités | 5,9 kW |
| Enphase IQ8M | 480 W | 12 unités | 5,8 kW |
| Enphase IQ8+ | 384 W | 15 unités | 5,8 kW |
| Enphase IQ8P | 480 W | 12 unités | 5,8 kW |
Nota importante: Para instalaciones trifásicas, la potencia total del sistema puede ser de hasta 18 kW (6 kW x 3 fases) con un solo relé Q trifásico.
Diagnóstico visual con LED
El Q Relé incorpora un sistema de 4 LED rojos/verdes para facilitar el diagnóstico:
- 🔴 LED L1 (rojo): Sobretensión o subtensión detectada en la fase L1.
- 🔴 LED L2 (rojo): Sobretensión o subtensión detectada en la fase L2.
- 🔴 LED L3 (rojo): Sobretensión o subtensión detectada en la fase L3.
- 🔴 LED F/DC (rojo): Disparo por frecuencia (mín f / máx f) o inyección de CC detectada.
- 🟢 fuerte>Todos los LED verdes: Funcionamiento normal, todas las fases OK.
Aplicaciones y compatibilidad
El relé Q trifásico está diseñado para instalaciones fotovoltaicas trifásicas Enphase:
- Instalaciones residenciales trifásicas de hasta 18 kW
- Instalaciones comerciales y de PYMES con microinversores Enphase
- Compatible con microinversores IQ7, IQ7+, IQ7X, IQ7A
- Compatible con microinversores IQ8M, IQ8+, IQ8P, IQ8MC
- Requiere puerta de enlace Enphase Envoy-S (Estándar o Medido)
- Limitado a un máximo de 20 Q Relays activos por sistema Enphase
Ecosistema Enphase compatible
Para una instalación Enphase completa y óptima, el Q Relay trifásico funciona con :
- Microinversores de la serie I Q7: IQ7, IQ7+, IQ7X, IQ7A - descubra nuestra gama de microinversores IQ7
- Microinversores de laserie I Q8: IQ8M, IQ8+, IQ8P, IQ8MC - descubra nuestra gama de microinversores IQ8
- Envoy-S Standard Gateway: Supervisión básica de la producción fotovoltaica - consulte Envoy-S Standard
- Envoy-S MeteredGateway: Monitorización de producción + consumo - ver Envoy-S Metered
- Aplicación Enphase Enlighten: monitorización en tiempo real en smartphone/tableta/ordenador
Instalación y puesta en marcha
El relé Q trifásico debe ser instalado por un instalador certificado de Enphase:
- Montaje en carril DIN: Instale el relé en el cuadro eléctrico de CA en un carril DIN de 35 mm.
- Conexión de entrada: Conecte las 3 fases + neutro del cuadro eléctrico principal a los terminales de entrada del relé.
- Conexión desalida: Conecte las salidas del relé a los microinversores Enphase (a través de la caja de conexiones de CA).
- Conexión Envoy-S: Conecte el relé a la pasarela Envoy-S (conexión PLC a través de la red eléctrica)
- Configuración del software: Configure el relé a través de la Enphase Installer App (número de fases supervisadas, umbrales, etc.)
- Prueba de funcionamiento: Comprobar los LED de diagnóstico y la pantalla en Enlighten.
⚠️ Importante: La instalación de un sistema Enphase con Q Relay requiere la certificación de Enphase. Solo los instaladores certificados pueden activar el sistema a través de la Enphase Installer App.
Ventajas del Q Relay trifásico de Enphase
- Máxima seguridad: Aislamiento tetrapolar (L1, L2, L3, N) en caso de fallo de red.
- Cumplimiento garantizado: Cumple las estrictas normas europeas de protección de red.
- Reconexión automática: no requiere intervención manual
- Configuración flexible: 1, 2 ó 3 fases en función de la instalación
- Diagnóstico visual: 4 LED para una rápida identificación de fallos
- Actualizaciones OTA: Firmware actualizado de forma remota a través de la nube de Enphase
- Garantía de 5 años: cobertura del fabricante Enphase
- Ecosistema Enphase: integración perfecta con IQ7, IQ8, Envoy-S, Enlighten
¡Pida ya su Q Relay trifásico para la protección inteligente de la red!
Q-RELAY-3P-INT
Referencias específicas
- upc
- 712971131248
- ean13
- 0712971131248
