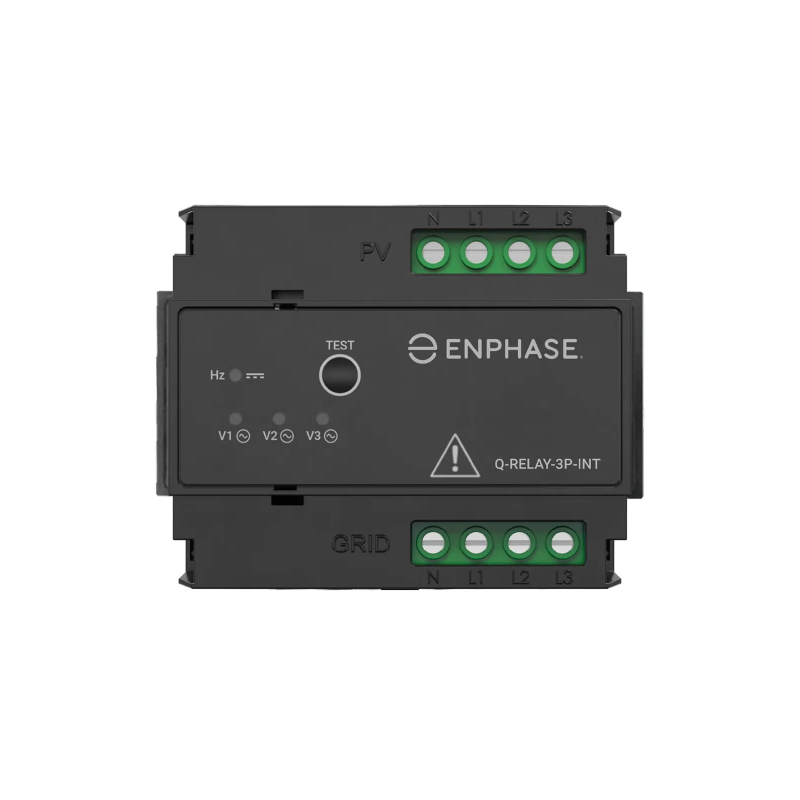

Q-Relay Enphase Dreiphasig – Entkopplungsrelais IQ7 / IQ8
Q-Relay Enphase Dreiphasig – Entkopplungsrelais IQ7 / IQ8

Enphase Q-RELAY-3P-INT Dreiphasiges Q-Relais - Entladungsschutz Mikro-Wechselrichter IQ7/IQ8

250,63 €
Inklusive Steuer
Q-RELAY-3P-INT
0712971131248

Das dreiphasige Q-Relay von Enphase ist ein unverzichtbares Schutz- und Entkopplungsgerät, um die Konformität Ihrer Solaranlage mit den Netzstandards zu gewährleisten. Dieses intelligente Relais fungiert als Sicherheitsunterbrecher, der Ihre Mikro-Wechselrichter bei Spannungs- oder Frequenzabweichungen sofort vom Stromnetz trennt und so einen optimalen Schutz für Geräte und Personen gewährleistet.

Als Herzstück des Enphase Energy-Ökosystems ist das Q-Relay (3P) für den harmonischen Betrieb mit dem Envoy-S- oder IQ-Gateway ausgelegt. Es überwacht kontinuierlich alle drei Phasen des Systems und steuert die automatische Wiederverbindung, sobald sich die Netzbedingungen stabilisiert haben. Dieses Modul ist für den ordnungsgemäßen Betrieb der Mikro-Wechselrichter IQ7 und IQ8 unerlässlich, gewährleistet die Sicherheit Ihrer Solarmodule und vereinfacht gleichzeitig die Verkabelung in Ihrer Schalttafel.

Zu den technischen Vorteilen des dreiphasigen Q-Relays gehören:

  • Integrierter Schutz vor Frequenz- und Spannungsschwankungen (VDE-Norm).
  • Vereinfachte Installation auf DIN-Schiene für Zeitersparnis bei der Montage.
  • Intelligente Verwaltung der Trennung auf allen 3 Phasen für absolute Sicherheit.

Die Installation eines Q-Relays ist obligatorisch, um die Enphase-Garantie zu validieren und eine zuverlässige und konforme Energieerzeugung auf lange Sicht zu gewährleisten.

EAN: 0712971131248

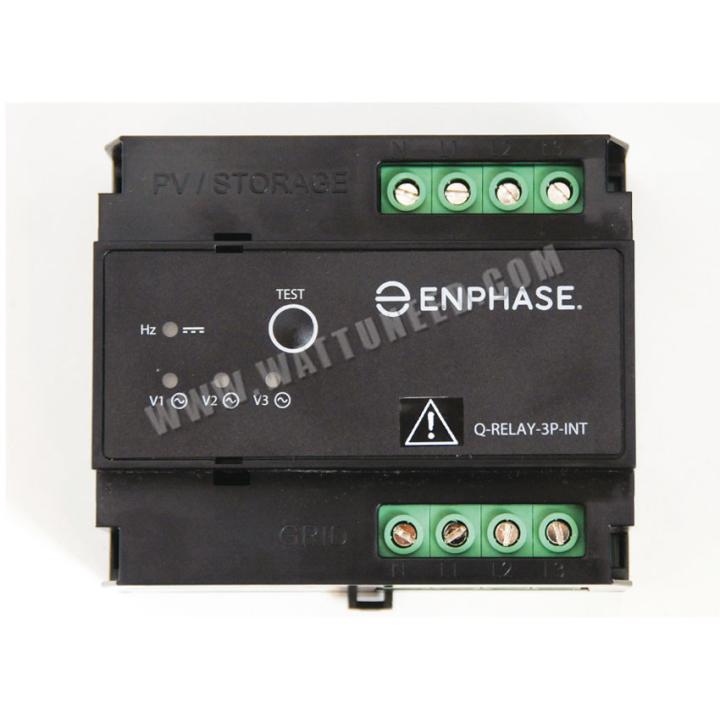

Dreiphasiges Q-Relais von Enphase - Intelligenter Entkupplungsschutz



Das dreiphasige Enphase Q-Relais (Q-RELAY-3P-INT) ist ein intelligenter vierpoliger Entkupplungsschutz für Photovoltaikanlagen mit Mikrowechselrichtern der Enphase IQ7- und IQ8-Serie. Es sorgt für eine kontinuierliche Überwachung des Stromnetzes und trennt die Mikrowechselrichter automatisch vom Netz, wenn eine Netzanomalie auftritt, was den strengen europäischen Vorschriften entspricht.



Dieses Relais ist für dreiphasige Enphase-Installationen unerlässlich, um die Einhaltung der Netzsicherheitsstandards zu gewährleisten und eine automatische Wiederverbindung zu ermöglichen, sobald die normalen Bedingungen wieder hergestellt sind.




Enphase Relais Q (multiphasé)

Sicherheit und Netzkonformität

Das vierpolige Q-Relais überwacht die Parameter des Stromnetzes in Echtzeit und reagiert sofort auf Anomalien :



  • Spannungsüberwachung: Automatische Erkennung von Über- und Unterspannungen in jeder Phase (L1, L2, L3).
  • Frequenzüberwachung: Schutz vor Frequenzschwankungen (min f / max f).
  • DC-Einspeiseerkennung: Kontinuierliche Messung der Gleichstromkomponenten-Einspeisung zum Schutz des Netzes.
  • Vierpolige Trennung: Physische Trennung aller Phasen (L1, L2, L3) und des Neutralleiters (N).
  • Automatische Wiederverbindung: Automatische Wiederherstellung der Verbindung, wenn die normalen Netzbedingungen wiederkehren.



Einhaltung gesetzlicher Vorschriften: Das Q-Relais erfüllt die strengen Anforderungen der europäischen Normen für den Entkupplungsschutz bei netzgekoppelten Photovoltaikanlagen (IEC 61010, EN 61010-1).





Intelligenter Betrieb mit Envoy-S

Das Q-Relais arbeitet nahtlos mit dem Enphase Envoy-S Gateway zusammen, um eine zentrale und intelligente Steuerung zu ermöglichen:



  • Kommunikation über Envoy-S: Das Relais empfängt seine Befehle und übermittelt seinen Status über das Envoy-S-Gateway.
  • Ferngesteuerte Software-Updates: Es besteht die Möglichkeit, die Firmware des Relais über die Enphase-Cloud zu aktualisieren.
  • Flexible Konfiguration: Das Relais kann so konfiguriert werden, dass es je nach Installation 1, 2 oder 3 Phasen überwacht.
  • Echtzeit-Monitoring: Visualisierung des Relaisstatus über die Enphase Enlighten App.





Einfache und schnelle Installation

Das dreiphasige Q-Relais wurde entwickelt, um die Arbeit der Installateure zu erleichtern, und zeichnet sich durch seine einfache Installation aus :



  • 35mm Standard DIN-Schienenmontage: Schnelle Installation in jeder Schalttafel.
  • Kompakt und leicht: Nur 107 mm breit (ca. 6 DIN-Module).
  • Klare Anschlussklemmen: Einfache Beschriftung der Eingänge (L1, L2, L3, N) und Ausgänge.
  • Integrierte Diagnose-LEDs: 4 rot/grüne LEDs zur sofortigen Anzeige des Status jeder Phase und der Auslösungen.





Detaillierte technische Daten

Caractéristique Valeur
Référence Enphase Q-RELAY-3P-INT
EAN13 0712971131248
Type de protection Protection de découplage tétrapolaire (50Hz) avec détection injection DC
Catégorie surtension (EN 61010-1) III
Degré de pollution (EN 61010-1) 2
Plage de fonctionnement tension AC 85 – 265 Veff
Tension d'entrée nominale (Vnom) 230 / 240 Veff
Fréquence nominale 50 Hz
Temps d'acquisition (fonctionnement normal) 100 ms (5 cycles @ 50Hz)
Nombre d'entrées tension protégée Jusqu'à 3 phases
Nombre micro-onduleurs IQ7 par phase Jusqu'à 19 x IQ7 ou 16 x IQ7+ par phase
Nombre micro-onduleurs IQ8 par phase Jusqu'à 12 x IQ8M ou 10 x IQ8+ par phase
Nombre max de Relais Q par système 20 relais Q actifs max
Type de sortie électrique Relais tétrapolaire normalement ouvert (L1, L2, L3, N)
Puissance de sortie 6 kVA par phase
Tension / Courant sortie 230 / 240 Veff, 25A par phase
Puissance de consommation à vide 18 VA
LEDs de diagnostic 4 LEDs rouge/vert : 3 pour surtension/sous-tension + 1 pour fréquence/injection DC
Montage Rail DIN 35mm (standard)
Largeur 107 mm (~6 modules DIN)
Plage température fonctionnement -40°C à +50°C
Indice de protection IP20 (utilisation en environnement protégé)
Humidité 0 à 95% sans condensation
Conformité IEC 61010, EN 61010-1, IEC 61326, BS EN 50065-1&2-2, BS EN 61326-1&2, BS EN 61000-3-11&12
Garantie 5 ans constructeur Enphase





Installationskapazitäten pro Phase

Modèle micro-onduleur Puissance nominale Nombre max par phase Puissance totale par phase
Enphase IQ7 290 W 19 unités 5,5 kW
Enphase IQ7+ 349 W 16 unités 5,6 kW
Enphase IQ7X 384 W 15 unités 5,8 kW
Enphase IQ7A 366 W 16 unités 5,9 kW
Enphase IQ8M 480 W 12 unités 5,8 kW
Enphase IQ8+ 384 W 15 unités 5,8 kW
Enphase IQ8P 480 W 12 unités 5,8 kW



Wichtiger Hinweis: Bei dreiphasigen Installationen kann die Gesamtleistung des Systems mit einem einzelnen dreiphasigen Q-Relais bis zu 18 kW (6 kW x 3 Phasen) betragen.





Visuelle Diagnose mit LEDs

Das Q-Relais verfügt über ein integriertes System aus vier rot/grünen LEDs, die die Diagnose erleichtern:



  • 🔴 LED L1 (rot): Überspannung oder Unterspannung auf Phase L1 erkannt.
  • 🔴 LED L2 (rot): Über- oder Unterspannung auf Phase L2 erkannt.
  • 🔴 LED L3 (rot): Über- oder Unterspannung auf Phase L3 erkannt.
  • 🔴 LED F/DC (rot): Frequenzauslösung (min f / max f) oder DC-Injektion erkannt.
  • 🟢 strong>Alle LEDs grün: Normalbetrieb, alle Phasen OK





Anwendungen und Kompatibilität

Das dreiphasige Q-Relais ist für dreiphasige Photovoltaikanlagen von Enphase konzipiert:

  • Dreiphasige Wohnanlagen mit bis zu 18 kW.
  • Gewerbliche Anlagen und KMUs mit Enphase Mikro-Wechselrichtern.
  • Kompatibel mit den Mikro-Wechselrichtern IQ7, IQ7+, IQ7X, IQ7A.
  • Kompatibel mit den Mikro-Wechselrichtern IQ8M, IQ8+, IQ8P, IQ8MC.
  • Erfordert ein Enphase Envoy-S Gateway (Standard oder Metered).
  • Beschränkung: maximal 20 aktive Q-Relais pro Enphase-System.





Kompatibles Enphase Ökosystem

Für eine vollständige und optimale Enphase-Installation arbeitet das dreiphasige Q-Relais mit :







    • Envoy-S Standard Gateway: Grundlegende Überwachung der PV-Produktion - siehe Envoy-S Standard.



    • Envoy-S Metered Gateway: Monitoring von Produktion und Verbrauch - siehe Envoy-S Metered.



  • Enphase Enlighten App: Echtzeit-Monitoring auf Smartphone/Tablet/Computer.





Installation und Inbetriebnahme

Die Installation des dreiphasigen Q-Relais muss von einem zertifizierten Enphase-Installateur durchgeführt werden :



  1. DIN-Schienen-Montage: Installieren Sie das Relais in der AC-Schalttafel auf einer 35 mm DIN-Schiene.
  2. Anschluss Eingang: Verbinden Sie die 3 Phasen + Neutralleiter von der Hauptschalttafel mit den Eingangsklemmen des Relais.
  3. Anschluss Ausgang: Die Ausgänge des Relais mit den Enphase Mikro-Wechselrichtern verbinden (über AC-Anschlusskasten).
  4. Envoy-S-Anschluss: Das Relais mit dem Envoy-S-Gateway verbinden (PLC-Anschluss über das Stromnetz).
  5. Software-Konfiguration: Parametrierung des Relais über die Enphase Installer App (Anzahl der überwachten Phasen, Schwellenwerte usw.).
  6. Funktionsprüfung: Überprüfen Sie die Diagnose-LEDs und die Anzeige in Enlighten.



⚠️ Wichtig: Für die Installation eines Enphase-Systems mit Q-Relais ist eine Enphase-Zertifizierung erforderlich. Nur zertifizierte Installateure können das System über die Enphase Installer App aktivieren.





Vorteile des dreiphasigen Enphase Q-Relais

  • Maximale Sicherheit: Vierpolige Isolierung (L1, L2, L3, N) im Falle einer Netzstörung.
  • Garantierte Konformität: Erfüllt die strengen europäischen Normen für den Netzschutz.
  • Automatische Wiederverbindung: Kein manuelles Eingreifen erforderlich.
  • Flexible Konfiguration: 1, 2 oder 3 Phasen je nach Installation.
  • Visuelle Diagnose: 4 LEDs zur schnellen Fehlererkennung.
  • OTA-Updates: Firmware-Updates aus der Ferne über die Enphase-Cloud.
  • 5-Jahres-Garantie: Herstellergarantie von Enphase.
  • Enphase Ökosystem: Nahtlose Integration mit IQ7, IQ8, Envoy-S, Enlighten.



Bestellen Sie jetzt Ihr dreiphasiges Q-Relais für intelligenten Netzschutz!
