XVB 4G6 mm² stijve driefasige kabel zonder nulleider 0,6/1kV - vaste installatie

Kabel XVB 4G6 mm² - Starre driefasige kabel zonder nulgeleider voor vaste elektrische installaties

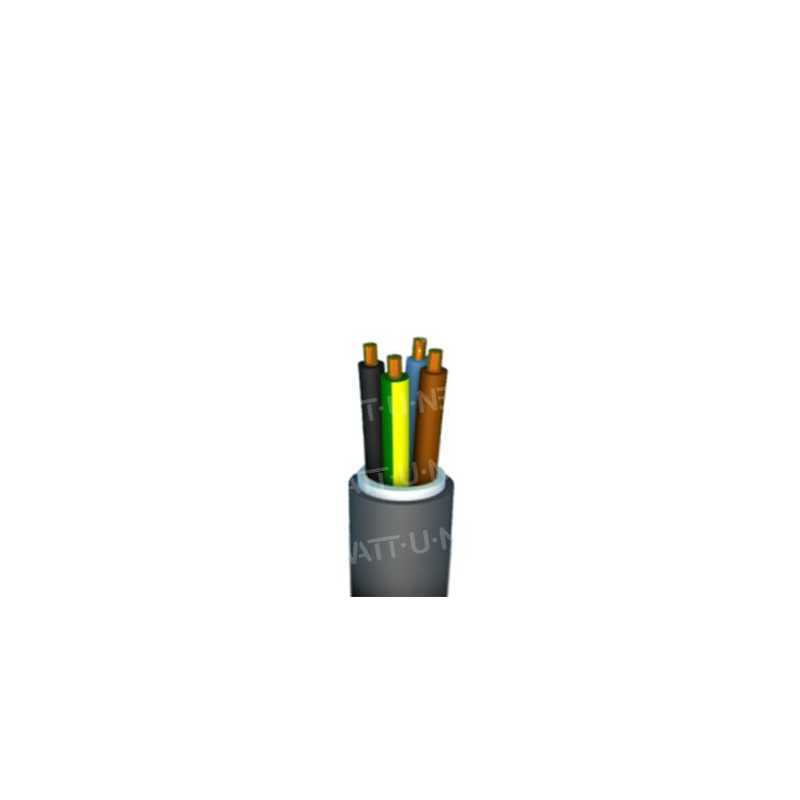

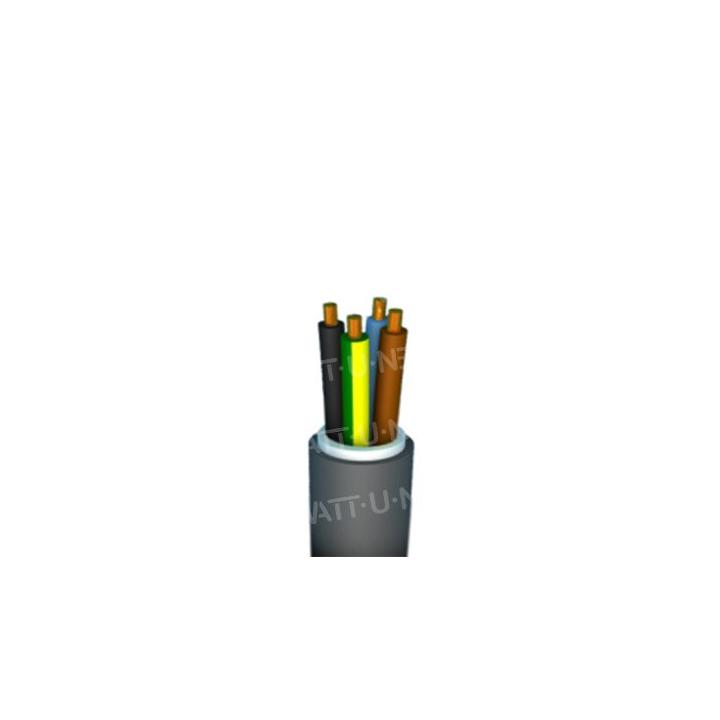

De XVB 4G6 mm² kabel is een PVC-geïsoleerde stijve meeraderige elektrische kabel speciaal ontworpen voor vaste driefasige laagspanningsinstallaties die geen nulgeleider nodig hebben. Dankzij de robuuste constructie met 4 massieve koperen geleiders (3 fasen + aarde) is dit de kabel bij uitstek voor gebalanceerde driefasige fotovoltaïsche installaties, industriële elektrische distributie en zuivere driefasige belastingsaansluitingen.

Deze kabel voldoet aan de Belgische RGIE (Règlement Général sur les Installations Électriques) en de Europese normen HD 604 en EN 50575 en garandeert veiligheid, betrouwbaarheid en rendabiliteit voor uw elektrische driefasenprojecten.

Belangrijkste toepassingen

De XVB 4G6 mm² kabel (4 geleiders zonder nulleider) is speciaal ontworpen voor gebalanceerde driefasige installaties:

• Driefasige fotovoltaïsche installaties zonder nulleider: Vaste aansluiting van 6 tot 10 kW omvormers die in zuivere driefasen werken (gebalanceerde injectie op de 3 fasen zonder eenfasig verbruik).
• Driefasige motoren en machines: Voeding voor driefasige elektromotoren, pompen, compressoren en industriële ventilatoren die geen nulleider nodig hebben.
• Evenwichtige driefasige distributie: Verbinding tussen schakelborden voor uitsluitend driefasige belastingen.
• Industriële installaties: Bedrading van driefasige circuits voor professionele apparatuur die werkt in gebalanceerde driefasemodus
• Installatie binnen: Opbouwmontage op een muur, inbouwmontage in een nis, in kabelgoten of technische mantels
• Beschermde installatie buitenshuis: Installatie in beschermende omhulsels (ICTA, IRL) voor doorvoeren buitenshuis.
• Ingegraven installatie: Installatie in mantels, buizen of kanalen die zijn ingegraven volgens de RGIE (minimale diepte 60 cm)

⚠️ Belangrijk: XVB 4G6 kabel bevat GEEN nulleider. De kabel is alleen geschikt voor gebalanceerde driefasige installaties. Voor installaties die een nulgeleider vereisen (eenfasige + driefasige belastingen), gebruikt u de XVB 5G6 kabel (5 geleiders met nulgeleider).

Gedetailleerde technische specificaties

XVB 4G6 vs XVB 5G6: Wat is het verschil?

Inzicht in het verschil tussen deze twee kabels is essentieel om het juiste model te kiezen:

Hoe kiezen?

• Kies de XVB 4G6 als je omvormer of apparatuur in gebalanceerde driefasen werkt zonder dat er een nulleider nodig is (zuivere fotovoltaïsche injectie, driefasenmotoren).
• Kies XVB 5G6 als je naast driefasige belastingen ook eenfasige belastingen hebt, of als je omvormer een nulleider nodig heeft.

Voordelen van XVB 4G6 kabel voor fotovoltaïsche installaties

Materiaal- en financiële besparingen: Door de neutrale geleider te elimineren die niet nodig is voor gebalanceerde driefasige installaties, biedt de XVB 4G6 kabel een aanzienlijke kostenbesparing ten opzichte van de XVB 5G6. Deze besparing heeft ook gevolgen voor de beveiliging (vierpolige automaten in plaats van vijfpolige).

Geoptimaliseerde installatie: Met één geleider minder is de XVB 4G6-kabel compacter, lichter en gemakkelijker te hanteren tijdens de installatie. Dankzij de kleinere diameter kan de kabel gemakkelijker door kanalen worden geleid en is er minder ruimte nodig in kabelgoten.

Vereenvoudigde elektrische configuratie: Voor driefasige fotovoltaïsche omvormers die werken in zuivere injectiemodus (zonder lokaal eenfasig verbruik) vereenvoudigt de afwezigheid van een nulgeleider de bedrading en voorkomt problemen met onbalans tussen fasen en nulgeleider.

Stijve constructie voor vaste installaties: Stijve massieve koperen geleiders van klasse 1 garanderen een uitstekende mechanische sterkte voor permanente vaste installaties. De kabel behoudt zijn vorm na het leggen, waardoor hij gemakkelijk in kabelgoten te plaatsen is.

💡 Expert tip: Controleer altijd de specificaties van uw omvormer voordat u een keuze maakt tussen XVB 4G6 en XVB 5G6. Sommige omvormers hebben noodzakelijkerwijs een nulleider nodig voor een correcte werking, zelfs in driefasen. Raadpleeg de technische documentatie van uw UPS of neem contact op met onze technische ondersteuning.

Dimensionering en keuze van de doorsnede

De keuze van de doorsnede van de XVB-kabel hangt af van het vermogen van de installatie, de lengte van de kabel en de installatiemethode. Voor een 4G6 mm² XVB-kabel:

• Maximaal aanbevolen vermogen: 6 tot 10 kW driefasig (afhankelijk van de lengte)
• Lengte tot 15 m: Driefasige omvormers tot 10 kW
• Lengte 15-25 m: Driefasige omvormers tot 8 kW
• Meer dan 25 m: Kies een grotere doorsnede (minimaal 10 mm²)

Tabel met toelaatbare stromen volgens installatiemethode :

Om de dimensionering van uw kabels te valideren en de spanningsval van uw installatie nauwkeurig te berekenen, kunt u onze gratis calculator raadplegen die beschikbaar is in de Wattuneed toolbox.

Installatie en gebruik

De XVB 4G6 mm² kabel moet zorgvuldig worden gelegd volgens goede praktijken en de eisen van de RGIE :

Voorbereiding en planning :

1. Compatibiliteitscontrole: Controleer voor elke aankoop of uw omvormer of apparatuur in driefasenmodus werkt ZONDER nulleider.
2. Lengte berekenen: Meet het pad nauwkeurig en houd rekening met een marge van 10-15% voor aansluitingen.
3. Keuze van installatiemethode: Bepaal of de installatie opbouw, inbouw of ondergronds wordt uitgevoerd.
4. Bescherming kiezen: Voorzie een vierpolige stroomonderbreker (4 polen: 3 fasen + aarde) die geschikt is voor de nominale stroom.

Installatietechnieken :

• Blootliggende installatie: Bevestig de kabel om de 30-40 cm met geschikte klemmen. Vermijd te krappe bochten (minimumstraal 80 mm).
• Inbouwinstallatie: Maak voldoende diepe uitsparingen en trek de kabel zonder overmatige spanning.
• Kanaalinstallatie: Gebruik ICTA-kanalen van minimaal Ø 20-25 mm. Trek de kabel met een draadtrekker en forceer hem niet.
• Ondergrondse installatie: Leg de kabel in een mantel minstens 60 cm onder de grond. Markeer de doorgang met een rood waarschuwingsraster 20 cm onder het oppervlak.

Aansluitingen en lassen :

1. Strippen: Gebruik een kabelstripper om de buitenmantel te verwijderen en strip vervolgens 10-12 mm van elke geleider.
2. Fase-identificatie: Volg de kleurcode (Zwart=L1, Bruin=L2, Grijs=L3, Groen-Geel=Aarde). Er is GEEN blauwe geleider (geen nulgeleider).
3. Vastdraaien: Gebruik aansluitklemmen die geschikt zijn voor de doorsnede van 6 mm². Draai stevig maar niet te vast aan.
4. Controle: Controleer de continuïteit van elke fase en aarde, en of er geen kortsluiting is voordat je de stroom inschakelt.

Voor gedetailleerde aansluitschema's en voorbeelden van volledige installaties, zie onze pagina over fotovoltaïsche installatieschema's.

Conform met RGIE en Belgische normen

De kabel XVB 4G6 mm² voldoet aan de vereisten van de RGIE (Belgisch Algemeen Reglement op Elektrische Installaties), die alle elektrische installaties in België regelen.

Belangrijkste conformiteiten RGIE :

• ✓ Artikel 4.3.3: Geïsoleerde kabels voor vaste installaties
• ✓ Artikel 4, lid 4: Toegestane installatiemethoden (zichtbaar, ingebed, ingegraven)
• ✓ Artikel 5, lid 2: Bescherming tegen indirect contact (aanwezigheid van een aardleiding)
• ✓ Bijlage 4: Berekening van de doorsnede van geleiders en bescherming tegen overstroom

Europese en Belgische normen :

• HD 604: Stroomverdelingskabels met een nominale spanning van 0,6/1 kV
• NBN C 30-004: Specifieke Belgische norm voor XVB-installatiekabels
• EN 50575: Brandclassificatie van elektrische kabels (Cca-s3,d2,a3)
• IEC 60332-1-2: Verticale vlamverspreidingstest

Als je vragen hebt over de conformiteit van je installatie of advies wilt over de implementatie ervan, neem dan contact op met ons technisch ondersteuningscentrum.

Compatibiliteit met driefasige fotovoltaïsche omvormers

De XVB 4G6 mm² kabel is geschikt voor de vaste aansluiting van driefasige omvormers ZONDER nulleider. Hier zijn enkele voorbeelden van compatibele omvormers:

⚠️ Essentiële controle: Voordat u een 4G-kabel (zonder nulleider) gebruikt, moet u ALTIJD de technische documentatie van uw UPS raadplegen om te bevestigen dat deze inderdaad zonder nulleider werkt. Gebruik bij twijfel de XVB 5G6 kabel (met nulleider).

Omvormers zijn over het algemeen compatibel met 4G-kabel:

• Bepaalde modellen uit de Deye SUN-serie (afhankelijk van de configuratie)
• Bepaalde zuivere driefasige industriële omvormers
• Driefasige motoren en industriële apparatuur
• Driefasige warmtepompen zonder eenfasige elektronica

Omvormers die een nulleider vereisen (5G-kabel vereist) :

• Huawei SUN2000 series (hebben een nulleider nodig)
• Fronius Symo serie (vereist nulleider)
• Goodwe ET/EM-serie (neutraal vereist)
• De meeste residentiële hybride omvormers

Onze aanbeveling: Als u twijfelt over de noodzaak van de neutrale geleider, neem dan contact op met onze technische ondersteuning VOORDAT u bestelt. Wij helpen u te bepalen of de XVB 4G6 of 5G6 kabel geschikt is voor uw installatie.

Waarom kiezen voor XVB 4G6 kabel van Wattuneed?

• Verkoop per meter: Bestel alleen de exacte lengte die je nodig hebt voor je installatie, zonder verspilling
• Gegarandeerde kwaliteit: RGIE, HD 604, NBN C 30-004 en EN 50575 conforme kabels.
• Concurrerende prijs: Uitstekende prijs-kwaliteitverhouding, besparingen ten opzichte van 5G-kabel
• Permanente voorraad: Onmiddellijk beschikbaar voor verzending binnen 24-48 werkuren
• Gratis technische ondersteuning: Ons team van experts kan je adviseren over de keuze tussen 4G- en 5G-kabel, afhankelijk van je installatie.
• Gratis hulpmiddelen: Toegang tot onze online calculators, installatiegidsen en gedetailleerde bekabelingsdiagrammen

Voor technische vragen over de dimensionering van uw kabels, de keuze tussen XVB 4G6 en 5G6, of RGIE-conformiteit, kunt u terecht bij ons technisch ondersteuningscentrum of gebruikmaken van onze gratis rekentools.
