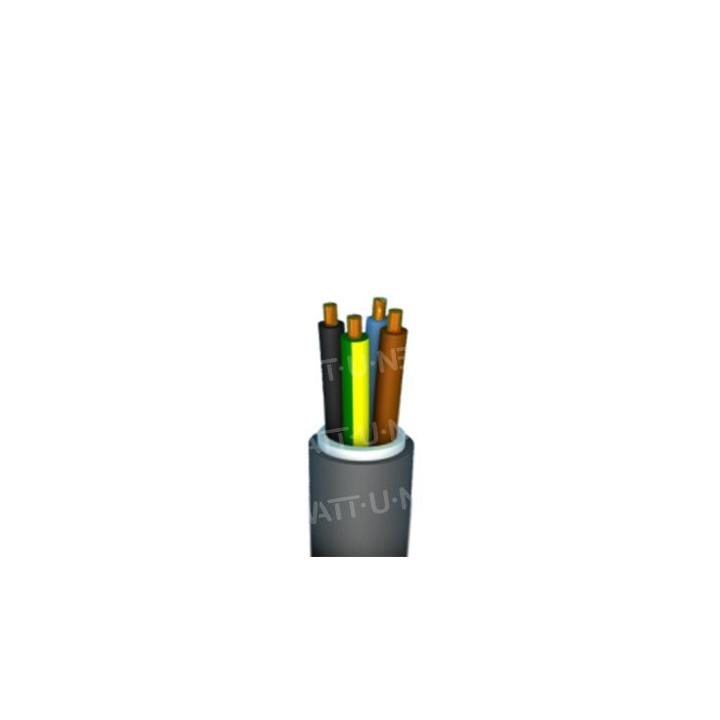

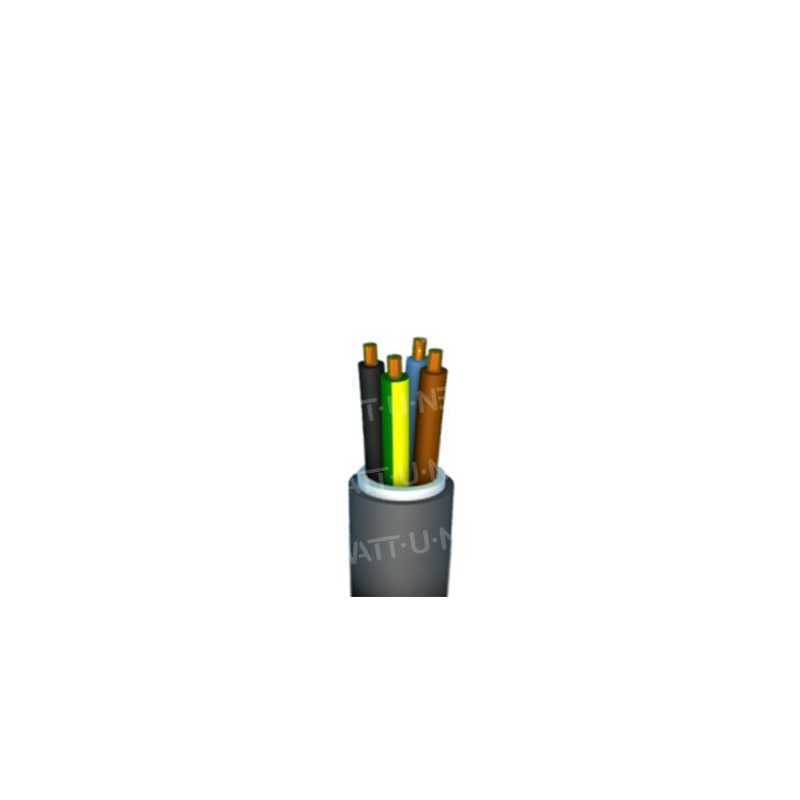

Câble XVB 4G6 mm² Rigide Triphasé Sans Neutre 0,6/1kV - Installation Fixe

Câble XVB 4G6 mm² - Câble Rigide Triphasé Sans Neutre pour Installations Électriques Fixes

Le câble XVB 4G6 mm² est un câble électrique rigide multiconducteur à isolation PVC, spécialement conçu pour les installations électriques fixes triphasées en basse tension ne nécessitant pas de conducteur neutre. Sa construction robuste avec 4 conducteurs en cuivre massif (3 phases + terre) en fait le câble de choix pour les installations photovoltaïques triphasées équilibrées, les distributions électriques industrielles et les raccordements de charges triphasées pures.

Conforme au RGIE (Règlement Général sur les Installations Électriques belge) et aux normes européennes HD 604 et EN 50575, ce câble garantit sécurité, fiabilité et économie pour vos projets électriques triphasés équilibrés.

Applications principales

Le câble XVB 4G6 mm² (4 conducteurs sans neutre) est spécifiquement adapté aux installations triphasées équilibrées :

• Installations photovoltaïques triphasées sans neutre : Raccordement fixe des onduleurs de 6 à 10 kW fonctionnant en triphasé pur (injection équilibrée sur les 3 phases sans consommation monophasée)
• Moteurs et machines triphasées : Alimentation de moteurs électriques triphasés, pompes, compresseurs, ventilateurs industriels ne nécessitant pas de neutre
• Distribution triphasée équilibrée : Liaison entre tableaux électriques pour charges exclusivement triphasées
• Installations industrielles : Câblage de circuits triphasés pour équipements professionnels fonctionnant en triphasé équilibré
• Pose en intérieur : Installation en apparent sur paroi, encastrée en saignée, dans chemins de câbles ou gaines techniques
• Pose en extérieur protégée : Installation sous gaine de protection (ICTA, IRL) pour traversées extérieures
• Pose enterrée : Installation dans fourreaux, conduits ou gaines enterrées conformément au RGIE (profondeur minimale 60 cm)

⚠️ Important : Le câble XVB 4G6 ne comporte PAS de conducteur neutre. Il est adapté uniquement aux installations triphasées équilibrées. Pour les installations nécessitant un neutre (charges monophasées + triphasées), utilisez le câble XVB 5G6 (5 conducteurs avec neutre).

Caractéristiques techniques détaillées

XVB 4G6 vs XVB 5G6 : Quelle différence ?

Il est essentiel de bien comprendre la différence entre ces deux câbles pour choisir le bon modèle :

Comment choisir ?

• Choisissez le XVB 4G6 si votre onduleur ou équipement fonctionne en triphasé équilibré sans besoin de neutre (injection photovoltaïque pure, moteurs triphasés)
• Choisissez le XVB 5G6 si vous avez des charges monophasées en plus des charges triphasées, ou si votre onduleur nécessite un conducteur neutre

Avantages du câble XVB 4G6 pour installations photovoltaïques

Économie matérielle et financière : En supprimant le conducteur neutre non nécessaire pour les installations triphasées équilibrées, le câble XVB 4G6 offre une réduction de coût significative par rapport au XVB 5G6. Cette économie se répercute également sur les protections (disjoncteurs tétrapolaires au lieu de pentapolaires).

Installation optimisée : Avec un conducteur de moins, le câble XVB 4G6 est plus compact, plus léger et plus facile à manipuler lors de l'installation. Son diamètre réduit facilite le passage dans les gaines et réduit l'encombrement dans les chemins de câbles.

Configuration électrique simplifiée : Pour les onduleurs photovoltaïques triphasés fonctionnant en injection pure (sans consommation locale monophasée), l'absence de neutre simplifie le câblage et évite les problèmes de déséquilibre entre phases et neutre.

Construction rigide pour installations fixes : Les conducteurs rigides en cuivre massif classe 1 garantissent une excellente tenue mécanique pour les installations fixes permanentes. Le câble conserve sa forme après la pose, facilitant le maintien dans les chemins de câbles.

💡 Conseil d'expert : Vérifiez toujours les spécifications de votre onduleur avant de choisir entre XVB 4G6 et XVB 5G6. Certains onduleurs nécessitent obligatoirement un conducteur neutre pour leur fonctionnement correct, même en triphasé. Consultez la documentation technique de votre onduleur ou contactez notre support technique.

Dimensionnement et choix de section

Le choix de la section du câble XVB dépend de la puissance de l'installation, de la longueur du câble et du mode de pose. Pour un câble XVB 4G6 mm² :

• Puissance maximale recommandée : 6 à 10 kW en triphasé (selon longueur)
• Longueur jusqu'à 15 m : Onduleurs triphasés jusqu'à 10 kW
• Longueur 15-25 m : Onduleurs triphasés jusqu'à 8 kW
• Au-delà de 25 m : Privilégier une section supérieure (10 mm² minimum)

Tableau de courant admissible selon mode de pose :

Pour valider le dimensionnement de vos câbles et calculer précisément la chute de tension de votre installation, consultez notre calculateur gratuit disponible dans la boîte à outils Wattuneed.

Installation et mise en œuvre

Le câble XVB 4G6 mm² nécessite une pose soignée en respectant les règles de l'art et les prescriptions du RGIE :

Préparation et planification :

1. Vérification compatibilité : AVANT tout achat, confirmez que votre onduleur ou équipement fonctionne bien en triphasé SANS conducteur neutre
2. Calcul des longueurs : Mesurez précisément le trajet en prévoyant 10-15% de marge pour les connexions
3. Choix du mode de pose : Déterminez si l'installation sera apparente, encastrée ou enterrée
4. Sélection des protections : Prévoyez un disjoncteur tétrapolaire (4 pôles : 3 phases + terre) adapté au courant nominal

Techniques de pose :

• Pose apparente : Fixez le câble tous les 30-40 cm avec des colliers adaptés. Évitez les courbures trop serrées (rayon minimum 80 mm)
• Pose encastrée : Réalisez des saignées de profondeur suffisante, tirez le câble sans contrainte excessive
• Pose en gaine : Utilisez des gaines ICTA Ø20-25mm minimum. Tirez le câble avec un tire-fil en veillant à ne pas forcer
• Pose enterrée : Placez le câble dans un fourreau enterré à 60 cm minimum. Signalez le passage avec un grillage avertisseur rouge à 20 cm sous la surface

Connexions et raccordements :

1. Dénudage : Utilisez un dénude-câble pour retirer la gaine extérieure puis dénudez chaque conducteur sur 10-12 mm
2. Identification phases : Respectez le code couleur (Noir=L1, Marron=L2, Gris=L3, Vert-Jaune=Terre). Il n'y a PAS de conducteur bleu (neutre absent)
3. Serrage : Utilisez des bornes adaptées à la section 6 mm². Serrez fermement mais sans excès
4. Vérification : Contrôlez la continuité de chaque phase et de la terre, ainsi que l'absence de court-circuit avant mise sous tension

Pour des schémas de câblage détaillés et des exemples d'installations complètes, consultez notre page dédiée aux schémas de montage photovoltaïque.

Conformité RGIE et normes belges

Le câble XVB 4G6 mm² est conforme aux exigences du RGIE (Règlement Général sur les Installations Électriques belge) qui régit l'ensemble des installations électriques en Belgique.

Principales conformités RGIE :

• ✓ Article 4.3.3 : Câbles isolés pour installations fixes
• ✓ Article 4.4 : Modes de pose autorisés (apparent, encastré, enterré sous conduit)
• ✓ Article 5.2 : Protection contre les contacts indirects (présence du conducteur de terre)
• ✓ Annexe 4 : Calcul des sections de conducteurs et protection contre les surintensités

Normes européennes et belges :

• HD 604 : Câbles de distribution d'énergie de tension assignée 0,6/1 kV
• NBN C 30-004 : Norme belge spécifique pour câbles d'installation XVB
• EN 50575 : Classement au feu des câbles électriques (Cca-s3,d2,a3)
• CEI 60332-1-2 : Essai de non-propagation verticale de la flamme

Pour toute question sur la conformité de votre installation ou pour des conseils de mise en œuvre, consultez notre centre d'assistance technique.

Compatibilité avec les onduleurs photovoltaïques triphasés

Le câble XVB 4G6 mm² est adapté pour le raccordement fixe des onduleurs triphasés fonctionnant SANS conducteur neutre. Voici quelques exemples d'onduleurs compatibles :

⚠️ Vérification indispensable : Avant d'utiliser un câble 4G (sans neutre), consultez TOUJOURS la documentation technique de votre onduleur pour confirmer qu'il fonctionne bien sans conducteur neutre. En cas de doute, privilégiez le câble XVB 5G6 (avec neutre).

Onduleurs généralement compatibles avec câble 4G :

• Certains modèles Deye série SUN (selon configuration)
• Certains onduleurs industriels triphasés purs
• Moteurs triphasés et équipements industriels
• Pompes à chaleur triphasées sans électronique monophasée

Onduleurs nécessitant obligatoirement un neutre (câble 5G requis) :

• Huawei SUN2000 série (nécessitent un neutre)
• Fronius Symo série (nécessitent un neutre)
• Goodwe série ET/EM (nécessitent un neutre)
• La plupart des onduleurs hybrides résidentiels

🔍 Notre recommandation : En cas de doute sur la nécessité du conducteur neutre, contactez notre support technique AVANT votre commande. Nous vous aiderons à déterminer si le câble XVB 4G6 ou 5G6 est adapté à votre installation.

Pourquoi choisir le câble XVB 4G6 chez Wattuneed ?

• Vente au mètre : Commandez uniquement la longueur exacte nécessaire pour votre installation, sans gaspillage
• Qualité garantie : Câbles conformes RGIE, normes HD 604, NBN C 30-004 et EN 50575
• Prix compétitif : Excellent rapport qualité-prix, économie par rapport au câble 5G
• Stock permanent : Disponibilité immédiate pour expédition sous 24-48h ouvrées
• Support technique gratuit : Notre équipe d'experts vous conseille sur le choix entre câble 4G et 5G selon votre installation
• Ressources gratuites : Accédez à nos calculateurs en ligne, guides d'installation et schémas de câblage détaillés

Pour toute question technique sur le dimensionnement de vos câbles, le choix entre XVB 4G6 et 5G6, ou la conformité RGIE, consultez notre centre d'assistance technique ou utilisez nos outils de calcul gratuits.
