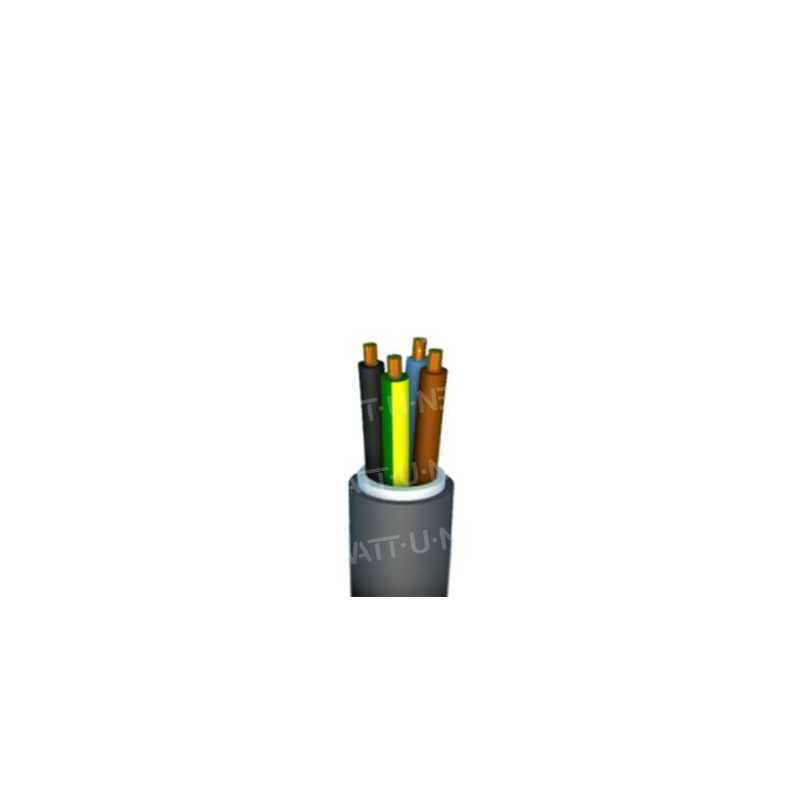

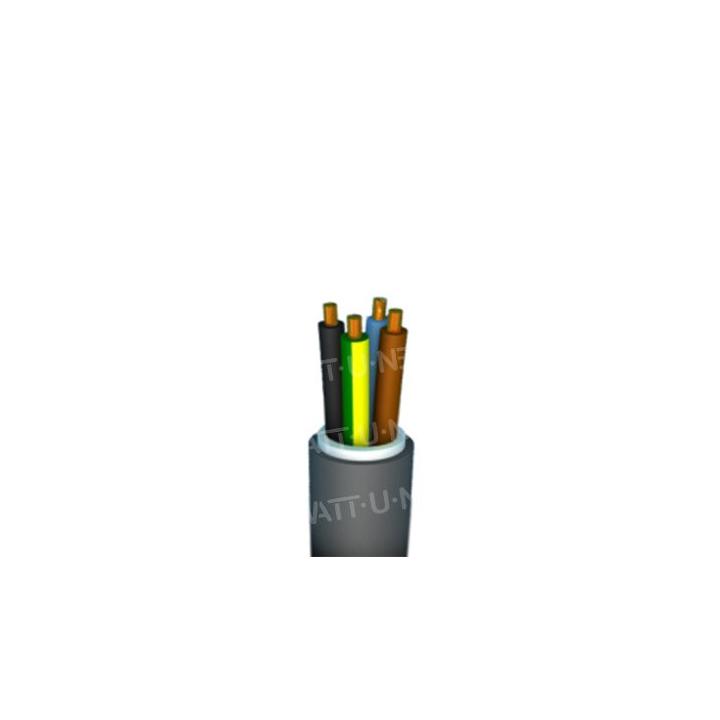

XVB-Kabel 4G6 mm² starr Dreiphasig Neutrallos 0,6/1kV - Feste Installation

XVB 4G6 mm² - Starres dreiphasiges Kabel ohne Neutralleiter für feste Elektroinstallationen

Das XVB 4G6 mm² ist ein starres, mehradriges Elektrokabel mit PVC-Isolierung, das speziell für feste dreiphasige elektrische Niederspannungsinstallationen entwickelt wurde, die keinen Neutralleiter benötigen. Seine robuste Konstruktion mit 4 massiven Kupferleitern (3 Phasen + Erde) macht es zum Kabel der Wahl für ausgeglichene dreiphasige Photovoltaikanlagen, industrielle Stromverteilungen und den Anschluss von reinen dreiphasigen Lasten.

Dieses Kabel entspricht dem RGIE (belgisches Règlement Général sur les Installations Électriques) und den europäischen Normen HD 604 und EN 50575. Es garantiert Sicherheit, Zuverlässigkeit und Wirtschaftlichkeit für Ihre ausgeglichenen dreiphasigen Elektroprojekte.

Wichtigste Anwendungsbereiche

Das XVB-Kabel 4G6 mm² (4 Leiter ohne Neutralleiter) ist speziell für ausgeglichene Dreiphaseninstallationen geeignet:

• Dreiphasige Photovoltaikanlagen ohne Neutralleiter: Fester Anschluss von Wechselrichtern mit 6 bis 10 kW, die rein dreiphasig arbeiten (ausgeglichene Einspeisung auf allen drei Phasen ohne einphasigen Verbrauch).
• Dreiphasige Motoren und Maschinen: Versorgung von dreiphasigen Elektromotoren, Pumpen, Kompressoren, industriellen Ventilatoren, die keinen Neutralleiter benötigen.
• Ausgeglichene dreiphasige Verteilung: Verbindung zwischen Schalttafeln für ausschließlich dreiphasige Lasten.
• Industrielle Installationen: Verkabelung von dreiphasigen Stromkreisen für professionelle Geräte, die mit dreiphasigem ausgeglichenem Strom betrieben werden.
• Verlegung im Innenbereich: Installation als Aufputzinstallation an der Wand, als Unterputzinstallation im Schlitz, in Kabelkanälen oder Installationsschächten.
• Geschützte Außenverlegung: Installation in einem Schutzrohr (ICTA, IRL) für Außendurchführungen.
• Unterirdische Verlegung: Installation in Futterrohren, Kanälen oder Leerrohren, die gemäß RGIEunterirdisch verlegt werden (Mindesttiefe 60 cm).

⚠️ Wichtig: Das Kabel XVB 4G6 enthält KEINEN Neutralleiter. Es ist nur für ausgeglichene dreiphasige Installationen geeignet. Für Installationen, die einen Neutralleiter benötigen (einphasige + dreiphasige Lasten), verwenden Sie das Kabel XVB 5G6 (5 Leiter mit Neutralleiter).

Detaillierte technische Daten

XVB 4G6 vs. XVB 5G6: Was ist der Unterschied?

Es ist wichtig, den Unterschied zwischen diesen beiden Kabeln zu verstehen, um das richtige Modell zu wählen:

Wie wähle ich?

• Wählen Sie das XVB 4G6, wenn Ihr Wechselrichter oder Ihre Ausrüstung mit dreiphasigem, ausgeglichenem Strom arbeitet, ohne dass ein Neutralleiter benötigt wird (reine PV-Einspeisung, Drehstrommotoren).
• Wählen Sie das XVB 5G6, wenn Sie neben dreiphasigen Lasten auch einphasige Lasten haben oder wenn Ihr Wechselrichter einen Neutralleiter benötigt.

Vorteile des XVB 4G6-Kabels für Photovoltaikanlagen

Materielle und finanzielle Einsparungen: Durch den Wegfall des nicht benötigten Neutralleiters bei ausgeglichenen dreiphasigen Installationen bietet das XVB 4G6-Kabel eine erhebliche Kostenersparnis gegenüber dem XVB 5G6. Diese Einsparung wirkt sich auch auf die Schutzvorrichtungen aus (vierpolige statt fünfpolige Leistungsschalter).

Optimierte Installation: Mit einem Leiter weniger ist das XVB 4G6-Kabel kompakter, leichter und bei der Installation leichter zu handhaben. Sein geringerer Durchmesser erleichtert das Durchführen durch die Kabelkanäle und verringert den Platzbedarf in den Kabelkanälen.

Vereinfachte elektrische Konfiguration: Bei dreiphasigen Photovoltaik-Wechselrichtern, die mit reiner Einspeisung arbeiten (ohne einphasigen lokalen Verbrauch), vereinfacht das Fehlen des Neutralleiters die Verkabelung und vermeidet Probleme mit einem Ungleichgewicht zwischen Phasen und Neutralleiter.

Starre Konstruktion für feste Installationen: Die starren Leiter aus massivem Kupfer der Klasse 1 gewährleisten eine hervorragende mechanische Festigkeit für dauerhafte Festinstallationen. Das Kabel behält nach der Verlegung seine Form bei, was den Halt in Kabelkanälen erleichtert.

💡Expertentipp: Überprüfen Sie immer die Spezifikationen Ihres Wechselrichters, bevor Sie zwischen XVB 4G6 und XVB 5G6 wählen. Einige Wechselrichter benötigen für ihren ordnungsgemäßen Betrieb zwingend einen Neutralleiter, auch bei dreiphasigem Betrieb. Lesen Sie die technische Dokumentation Ihres Wechselrichters oder wenden Sie sich an unseren technischen Support.

Dimensionierung und Wahl des Querschnitts

Die Wahl des Querschnitts des XVB-Kabels hängt von der Leistung der Anlage, der Länge des Kabels und der Art der Verlegung ab. Für ein XVB-Kabel 4G6 mm² :

• Empfohlene maximale Leistung: 6 bis 10 kW dreiphasig (je nach Länge).
• Länge bis 15 m: Dreiphasige Wechselrichter bis 10 kW.
• Länge 15-25 m: Dreiphasige Wechselrichter bis zu 8 kW.
• Über 25 m: Größeren Querschnitt bevorzugen (mindestens 10 mm²).

Tabelle der zulässigen Stromstärke je nach Verlegeart :

Um die Dimensionierung Ihrer Kabel zu validieren und den Spannungsabfall Ihrer Installation genau zu berechnen, konsultieren Sie unseren kostenlosen Rechner, der in der Wattuneed Toolbox verfügbar ist.

Installation und Umsetzung

Das Kabel XVB 4G6 mm² erfordert eine sorgfältige Verlegung unter Einhaltung der Regeln der Technik und der Vorschriften der RGIE :

Vorbereitung und Planung :

1. Kompatibilitätsprüfung: Bestätigen Sie VOR dem Kauf, dass Ihr Wechselrichter oder Ihre Ausrüstung dreiphasig OHNE Neutralleiter funktioniert.
2. Berechnung der Längen: Messen Sie die Strecke genau aus und planen Sie 10-15% Spielraum für die Anschlüsse ein.
3. Auswahl der Verlegeart: Bestimmen Sie, ob die Installation auf Putz, unter Putz oder in der Erde verlegt werden soll.
4. Auswahl der Schutzvorrichtungen: Sehen Sie einen vierpoligen Schutzschalter (4-polig: 3 Phasen + Erde) vor, der für den Nennstrom geeignet ist.

Verlegetechniken:

• Aufputzverlegung: Befestigen Sie das Kabel alle 30-40 cm mit geeigneten Kabelbindern. Vermeiden Sie zu enge Biegungen (Mindestradius 80 mm).
• Unterputzverlegung: Stellen Sie ausreichend tiefe Schlitze her, ziehen Sie das Kabel ohne übermäßige Belastung.
• Verlegung im Kabelkanal: Verwenden Sie ICTA-Kabelkanäle mit einem Durchmesser von mindestens Ø20-25 mm. Ziehen Sie das Kabel mit einem Drahtzieher und achten Sie darauf, dass Sie nicht zu viel Kraft aufwenden.
• Unterirdische Verlegung: Verlegen Sie das Kabel in einer Hülse, die mindestens 60 cm tief in den Boden eingelassen ist. Kennzeichnen Sie die Passage mit einem roten Warngitter 20 cm unter der Oberfläche.

Verbindungen und Anschlüsse :

1. Abisolieren: Verwenden Sie einen Kabelabisolierer, um den Außenmantel zu entfernen, und isolieren Sie dann jeden Leiter 10-12 mm ab.
2. Phasenidentifikation: Beachten Sie den Farbcode (Schwarz=L1, Braun=L2, Grau=L3, Grün-Gelb=Erde). Es gibt KEINEN blauen Leiter (fehlender Neutralleiter).
3. Festziehen: Verwenden Sie Klemmen, die für den Querschnitt 6 mm² geeignet sind. Ziehen Sie fest, aber nicht zu fest an.
4. Überprüfung: Prüfen Sie jede Phase und die Erde auf Durchgang und Kurzschluss, bevor Sie die Stromversorgung einschalten.

Detaillierte Schaltpläne und Beispiele für vollständige Installationen finden Sie auf unserer Seite, die den Schaltplänen für die Photovoltaik-Montage gewidmet ist.

RGIE-Konformität und belgische Normen.

Das XVB-Kabel 4G6 mm² erfüllt die Anforderungen der RGIE (Règlement Général sur les Installations Électriques belge), die alle elektrischen Installationen in Belgien regelt.

Wichtigste Konformitäten RGIE :

• ✓ Artikel 4.3.3: Isolierte Kabel für feste Installationen.
• ✓ Artikel 4.4: Erlaubte Verlegearten (Aufputz, Unterputz, unterirdisch unter Rohrleitungen).
• ✓ Artikel 5.2: Schutz gegen indirekte Berührung (Vorhandensein des Erdungsleiters)
• ✓ Anhang 4: Berechnung der Leiterquerschnitte und Schutz gegen Überstrom.

Europäische und belgische Normen :

• HD 604: Energieverteilungskabel mit einer Bemessungsspannung von 0,6/1 kV.
• NBN C 30-004: Spezifische belgische Norm für XVB-Installationskabel.
• EN 50575: Brandschutzklassifizierung von elektrischen Kabeln (Cca-s3,d2,a3).
• IEC 60332-1-2: Prüfung der vertikalen Nichtausbreitung der Flamme.

Wenn Sie Fragen zur Konformität Ihrer Installation haben oder Ratschläge zur Umsetzung benötigen, wenden Sie sich bitte an unser technisches Supportzentrum.

Kompatibilität mit dreiphasigen PV-Wechselrichtern

Das XVB 4G6 mm² Kabel eignet sich für den festen Anschluss von dreiphasigen Wechselrichtern, die OHNE Neutralleiter arbeiten. Hier einige Beispiele für kompatible Wechselrichter :

⚠️ Unbedingt prüfen: Bevor Sie ein 4G-Kabel (ohne Neutralleiter) verwenden, sehen Sie IMMER in der technischen Dokumentation Ihres Wechselrichters nach, um zu bestätigen, dass er tatsächlich ohne Neutralleiter arbeitet. Im Zweifelsfall sollten Sie das XVB 5G6-Kabel (mit Neutralleiter) verwenden.

Wechselrichter sind in der Regel mit 4G-Kabel kompatibel:

• Einige Deye-Modelle der SUN-Serie (je nach Konfiguration).
• Einige reine dreiphasige Industrie-Wechselrichter.
• Dreiphasenmotoren und Industrieanlagen
• Dreiphasige Wärmepumpen ohne einphasige Elektronik.

Wechselrichter, die zwingend einen Neutralleiter benötigen (5G-Kabel erforderlich) :

• Huawei SUN2000 Serie (erfordern einen Neutralleiter)
• Fronius Symo Serie (benötigen einen Neutralleiter)
• Goodwe ET/EM-Serie (erfordern einen Neutralleiter).
• Die meisten Hybrid-Wechselrichter für Privathaushalte.

🔍Unsere Empfehlung: Wenn Sie sich nicht sicher sind, ob Sie den Neutralleiter benötigen, wenden Sie sich VOR Ihrer Bestellung an unseren technischen Support. Wir werden Ihnen helfen, festzustellen, ob das XVB-Kabel 4G6 oder 5G6 für Ihre Installation geeignet ist.

Warum sollten Sie sich bei Wattuneed für das XVB 4G6-Kabel entscheiden?

• Verkauf als Meterware: Bestellen Sie nur die exakte Länge, die Sie für Ihre Installation benötigen, ohne Verschwendung.
• Garantierte Qualität: Kabel entsprechen der RGIE, den Normen HD 604, NBN C 30-004 und EN 50575.
• Wettbewerbsfähiger Preis: Ausgezeichnetes Preis-Leistungs-Verhältnis, Einsparungen im Vergleich zu 5G-Kabeln.
• Ständiger Lagerbestand: Sofort verfügbar für Versand innerhalb von 24-48 Arbeitsstunden.
• Kostenloser technischer Support: Unser Expertenteam berät Sie bei der Wahl zwischen 4G- und 5G-Kabel je nach Ihrer Installation.
• Kostenlose Ressourcen: Greifen Sie auf unsere Online-Rechner, Installationshandbücher und detaillierten Kabeldiagramme zu.

Wenn Sie technische Fragen zur Dimensionierung Ihrer Kabel, zur Wahl zwischen XVB 4G6 und 5G6 oder zur Einhaltung der RGIE haben, wenden Sie sich an unser technisches Support-Center oder nutzen Sie unsere kostenlosen Berechnungstools.
