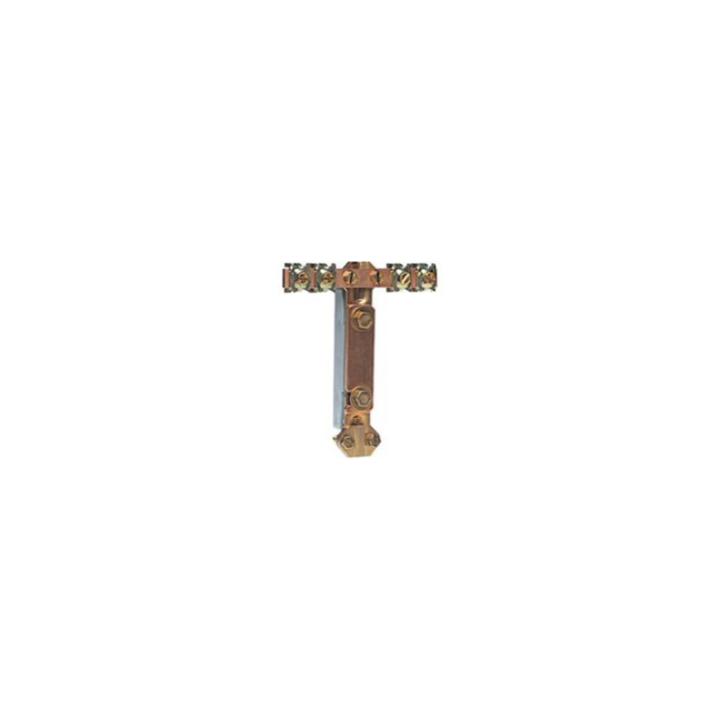

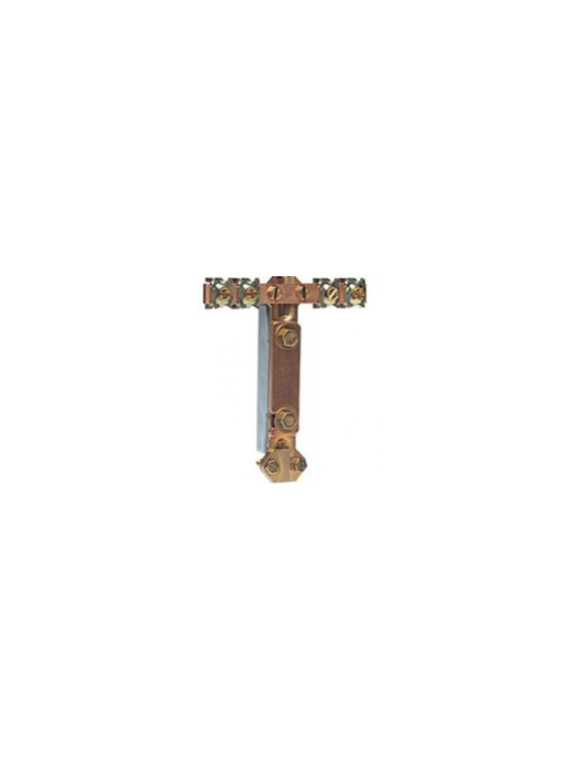

Barrette de Coupure Basse Terre T 45x10mm - Isolant Plastique Sans Platine

Barrette de Coupure Basse Terre T 45x10mm - Dispositif Obligatoire pour Mesure de Résistance de Terre

La barrette de coupure basse terre (référence BIZ710427) est un composant réglementaire indispensable dans toute installation électrique domestique, commerciale ou photovoltaïque. Elle constitue l'élément de liaison amovible entre le conducteur principal de protection (câble de terre venant du tableau électrique) et le piquet de terre (ou boucle à fond de fouille).

Son rôle principal est de permettre la mesure de la résistance de terre sans avoir à déconnecter physiquement les câbles. En ouvrant la barrette avec une clé ou un tournevis, l'électricien ou l'organisme de contrôle peut isoler la prise de terre du reste de l'installation et effectuer une mesure précise avec un telluromètre (ohmmètre de terre). Cette mesure est obligatoire lors de la réception d'une installation neuve et des contrôles périodiques réglementaires.

Fonction et Utilité de la Barrette de Coupure de Terre

La barrette de coupure de terre répond à plusieurs exigences réglementaires et techniques :

• Mesure de la résistance de terre : Permet de vérifier que la résistance de la prise de terre est conforme (≤ 100 Ω pour installations domestiques, ≤ 30 Ω recommandé pour installations avec parafoudre). Sans barrette, il faudrait déconnecter manuellement les câbles, opération longue et risquée.
• Vérification efficacité du parafoudre : Les parafoudres Type 1 et Type 2 nécessitent une résistance de terre faible pour évacuer efficacement les surtensions. La barrette permet de contrôler régulièrement cette résistance.
• Obligation réglementaire : La norme NF C15-100 (France) et le RGIE (Belgique) imposent la présence d'une barrette de coupure accessible pour les vérifications réglementaires (réception, contrôle périodique, vente, location).
• Sécurité des intervenants : Permet d'isoler la terre pour des travaux spécifiques (ajout de piquets supplémentaires, réparation liaison terre, etc.) sans risque électrique.
• Diagnostic des défauts : En cas de déclenchement différentiel inexpliqué, la barrette permet de tester si le défaut provient de la prise de terre ou de l'installation intérieure.

Principe de mesure : L'électricien ouvre la barrette (séparation physique du circuit), puis connecte le telluromètre entre les deux parties séparées. L'appareil injecte un courant de test et mesure la résistance. Une résistance ≤ 100 Ω valide la conformité. Si supérieure, des piquets de terre supplémentaires doivent être ajoutés.

Caractéristiques Techniques et Conception

Cette barrette de coupure basse se distingue par sa conception moderne et sécurisée :

• Isolant plastique haute résistance : Contrairement aux barrettes anciennes avec platine métallique apparente, cette barrette intègre un isolant plastique robuste qui :
  • Évite les risques de contact accidentel avec les parties métalliques sous tension (sécurité renforcée)
  • Élimine les risques de surchauffe par effet Joule sur une platine métallique mal dimensionnée
  • Résiste aux chocs mécaniques et aux vibrations
  • Protège contre l'humidité et la corrosion (installations extérieures)
• Format en T optimisé : Dimensions 45 + 8 x 10 mm. La forme en T permet :
  • Un serrage optimal sur des câbles de 4 à 10 mm de diamètre (sections 6 mm² à 35 mm²)
  • Une répartition homogène de la pression de serrage (pas de point de contrainte excessive)
  • Une fixation murale stable et robuste
• Section cuivre généreuse : Conducteur interne en cuivre de section adaptée (≥ 35 mm²) pour véhiculer sans échauffement les courants de défaut (plusieurs centaines d'ampères durant quelques millisecondes).
• Système de coupure mécanique : Vis de serrage à tête carrée ou hexagonale (selon fabrication). Ouverture/fermeture avec clé Allen ou tournevis. Mécanisme robuste supportant des centaines de manœuvres.
• Sans platine de fixation intégrée : Conception épurée. La fixation se fait directement sur le mur ou dans un coffret dédié avec les accessoires de montage fournis (vis, chevilles). Avantage : installation plus compacte et flexible.

Caractéristiques Techniques Détaillées

Installation et Positionnement Réglementaire

Le positionnement de la barrette de coupure de terre répond à des règles strictes :

Emplacements autorisés selon NF C15-100 et RGIE :

• Dans la Gaine Technique de Logement (GTL) : Emplacement privilégié en habitat individuel. La barrette se fixe sur le mur de la GTL, entre le tableau électrique et le sol. Hauteur recommandée : 30 cm du sol.
• À proximité du piquet de terre (extérieur) : En habitat individuel, la barrette peut être installée en extérieur dans un coffret étanche (IP54 minimum), fixé sur le mur à proximité du point de pénétration du câble de terre dans le bâtiment.
• Dans un local technique : Cave, garage, buanderie. La barrette doit être accessible sans démontage d'équipements ou déplacement de meubles.
• INTERDIT : Dans un logement habitable (chambre, salon), dans un placard fermé à clé, sous une trappe non accessible, dans un vide sanitaire non accessible.

Procédure d'installation :

1. Couper l'alimentation générale : Disjoncteur de branchement en position OFF. Vérifier absence de tension avec VAT.
2. Préparer les câbles :
   • Câble venant du tableau électrique (bornier de terre principal) : section 16 mm² minimum (25 mm² recommandé)
   • Câble allant vers le piquet de terre (ou boucle à fond de fouille) : section identique
   • Dénuder les conducteurs sur 15 mm
3. Fixer la barrette au mur : Percer 2 à 4 trous (selon modèle). Insérer chevilles adaptées au support (béton, brique, placo). Visser la barrette. Hauteur recommandée : 30 cm du sol.
4. Connecter les câbles :
   • Insérer le câble du tableau dans une borne
   • Insérer le câble du piquet de terre dans l'autre borne
   • Serrer fermement les vis de serrage (couple de serrage : 2-3 N.m, ne pas dépasser pour éviter d'écraser le cuivre)
5. Vérifier le serrage : Tirer légèrement sur les câbles. Ne doivent pas bouger.
6. Étiqueter la barrette : Apposer une étiquette "BARRETTE DE TERRE - NE PAS SUPPRIMER".
7. Effectuer la mesure de terre : Ouvrir la barrette, mesurer la résistance de terre avec telluromètre. Doit être ≤ 100 Ω. Refermer la barrette.
8. Contrôle final : Réenclencher le disjoncteur de branchement. Vérifier l'absence de déclenchement différentiel.

Astuce professionnelle : Protéger la barrette avec un cache plastique transparent (disponible séparément) pour éviter les manipulations accidentelles (enfants, animaux) tout en permettant le contrôle visuel.

Pour un guide d'installation détaillé avec photos, consultez notre centre de support technique.

Mesure de la Résistance de Terre - Mode Opératoire

La mesure de la résistance de terre est une opération réglementaire obligatoire. Voici la procédure :

Matériel nécessaire :

• Telluromètre (ohmmètre de terre) numérique ou analogique
• 2 piquets auxiliaires (fournis avec le telluromètre)
• Câbles de mesure (fournis avec le telluromètre)
• Clé Allen ou tournevis plat (pour ouvrir la barrette)

Procédure de mesure (méthode des 62%) :

1. Ouvrir la barrette de coupure : Insérer la clé Allen ou le tournevis dans la vis de coupure. Dévisser jusqu'à séparation complète des deux parties. Vérifier la séparation avec un multimètre (résistance infinie entre les deux bornes).
2. Planter les piquets auxiliaires :
   • Piquet de tension (H) : à environ 25 mètres du piquet de terre à tester
   • Piquet de courant (S) : à environ 40 mètres du piquet de terre à tester (méthode 62% : le piquet H est à 62% de la distance entre le piquet principal et le piquet S)
3. Connecter le telluromètre :
   • Borne E (terre) : sur la borne de la barrette côté piquet de terre
   • Borne H (tension) : sur le piquet auxiliaire H
   • Borne S (courant) : sur le piquet auxiliaire S
4. Effectuer la mesure : Lancer la mesure sur le telluromètre. L'appareil injecte un courant de test et affiche la résistance en Ohms (Ω). Attendre la stabilisation de la valeur (quelques secondes).
5. Interpréter le résultat :
   • ≤ 30 Ω : Excellent (recommandé pour installations avec parafoudre)
   • 30-50 Ω : Bon (acceptable pour installations domestiques)
   • 50-100 Ω : Acceptable (limite haute réglementaire)
   • > 100 Ω : Non conforme. Ajouter des piquets de terre supplémentaires en parallèle ou améliorer la qualité du sol (bentonite, sel)
6. Refermer la barrette : Revisser la vis de coupure jusqu'à contact franc des deux parties métalliques. Serrer fermement (couple 2-3 N.m).
7. Consigner la mesure : Noter la valeur dans le carnet de suivi de l'installation électrique. Obligatoire pour les contrôles réglementaires.

Fréquence des mesures : Mesure obligatoire lors de la réception initiale (installation neuve), puis tous les 5 ans pour les installations domestiques (RGIE Belgique). Recommandé tous les 2-3 ans pour installations photovoltaïques avec parafoudre.

Importance pour Installations Photovoltaïques

La barrette de coupure de terre est particulièrement critique pour les installations solaires :

• Mise à la terre des châssis de panneaux : Les structures métalliques supportant les panneaux solaires doivent être reliées à la terre. La barrette permet de vérifier que cette liaison est efficace (résistance faible).
• Protection parafoudre DC : Les parafoudres DC (côté panneaux) évacuent les surtensions vers la terre. Une résistance de terre élevée (> 30 Ω) réduit considérablement l'efficacité du parafoudre, mettant en danger l'onduleur et les batteries.
• Protection parafoudre AC : Les parafoudres AC (côté réseau) nécessitent également une terre efficace pour évacuer les courants de foudre. Résistance recommandée : ≤ 10 Ω pour parafoudre Type 1, ≤ 30 Ω pour parafoudre Type 2.
• Conformité UTE C15-712-1 : La norme photovoltaïque française impose une mesure de terre à la réception et un contrôle périodique. La barrette est obligatoire pour ces mesures.
• Prévention des incendies : Une mauvaise mise à la terre peut provoquer des arcs électriques dans les structures métalliques (courants de fuite, défauts d'isolement). La barrette permet de détecter ces défauts avant qu'ils ne dégénèrent.
• Sécurité des personnes : Les panneaux solaires restent sous tension même disjoncteur coupé (tension DC côté panneaux). La terre protège contre les contacts indirects (châssis métalliques sous tension suite à un défaut d'isolement).

Valeurs de résistance recommandées selon installation :

Pour dimensionner correctement votre installation de mise à la terre, consultez notre calculateur de prise de terre.

Normes et Conformité Réglementaire

La barrette de coupure de terre est encadrée par plusieurs normes :

• NF C15-100 (France) : Norme installations électriques basse tension. Impose :
  • Présence d'une barrette de coupure de terre accessible
  • Hauteur d'installation : 30 cm minimum du sol
  • Mesure de résistance de terre à la réception (≤ 100 Ω)
  • Section conducteur principal de protection : 16 mm² minimum (25 mm² si longueur > 25 m)
• RGIE (Belgique) : Règlement Général sur les Installations Électriques. Impose :
  • Barrette de coupure obligatoire pour toute installation
  • Mesure de terre à la réception et tous les 5 ans (contrôle périodique)
  • Résistance ≤ 30 Ω pour installations domestiques (recommandation)
  • Attestation de conformité délivrée par organisme agréé (Vinçotte, BCCA, AIB, etc.)
• UTE C15-712-1 (Photovoltaïque) : Norme spécifique installations photovoltaïques. Impose :
  • Mesure de résistance de terre à la mise en service
  • Résistance ≤ 30 Ω recommandée pour efficacité parafoudre Type 2
  • Mise à la terre de toutes les masses métalliques (châssis panneaux, coffrets)
• IEC 60364 (Internationale) : Norme de référence internationale pour installations électriques. Définit les principes de mise à la terre et de protection contre les chocs électriques.

Contrôles réglementaires : En Belgique, l'installation électrique doit être contrôlée par un organisme agréé lors de la réception initiale, puis tous les 5 ans (25 ans pour installations neuves récentes). Le contrôleur vérifie systématiquement la présence de la barrette de coupure et effectue une mesure de résistance de terre.

Pour plus d'informations sur les normes photovoltaïques, consultez notre guide des normes photovoltaïques.

Avantages de cette Barrette de Coupure Basse

• Isolant plastique haute sécurité : Élimine les risques de contact accidentel et de surchauffe. Plus sûr que les modèles avec platine métallique apparente.
• Sans platine de fixation : Installation plus compacte et flexible. Moins encombrant dans la GTL ou un coffret.
• Format en T optimisé : Accepte des câbles de 4 à 10 mm (sections 6-35 mm²). Compatible avec la majorité des installations résidentielles et commerciales.
• Ouverture/fermeture simple : Clé Allen ou tournevis plat. Pas besoin d'outillage spécialisé.
• Durabilité maximale : Conducteur cuivre électrolytique, vis acier zingué ou laiton. Résiste à la corrosion et aux vibrations.
• Conforme normes 2025 : Répond aux exigences NF C15-100, RGIE, UTE C15-712-1.
• Rapport qualité/prix : Solution économique pour un composant réglementaire obligatoire.
• Installation intérieure ou extérieure : Plastique résistant aux UV et intempéries (dans coffret étanche).
• Polyvalence : Convient aux installations domestiques, commerciales, industrielles légères et photovoltaïques.

Produits Complémentaires Recommandés

Pour une installation de mise à la terre complète et conforme, découvrez nos produits compatibles :

Piquet de Terre Acier Cuivré 150 cm

Coffret Parafoudre DC 20A

Coffret Parafoudre AC 50A Monophasé

Coffret Parafoudre AC 2 Entrées

Besoin d'aide pour dimensionner votre installation de mise à la terre ? Consultez notre boîte à outils photovoltaïque ou contactez notre support technique.

Maintenance et Vérifications Périodiques

Pour garantir l'efficacité de votre installation de mise à la terre :

• Contrôle visuel annuel : Vérifier l'absence de corrosion sur les bornes, l'état des câbles (pas d'oxydation du cuivre visible), le serrage des vis (pas de desserrage).
• Mesure de résistance tous les 5 ans : Obligatoire RGIE Belgique. Recommandé tous les 2-3 ans pour installations photovoltaïques.
• Après orage violent : Vérifier visuellement la barrette. Si déclenchement différentiel inexpliqué, mesurer la résistance de terre (possible dégradation de la prise de terre suite à coup de foudre indirect).
• Resserrage connexions : Tous les 2-3 ans, resserrer légèrement les vis de serrage des câbles (dilatation thermique peut desserrer les connexions). Ne pas forcer excessivement (risque d'écrasement du cuivre).
• Nettoyage : Nettoyer l'extérieur de la barrette (poussière, toiles d'araignée). Ne jamais utiliser de produits chimiques agressifs (risque de dégradation du plastique).

Remplacement barrette : Si corrosion importante des bornes, fissures dans le plastique, ou impossibilité de serrer correctement les câbles, remplacer la barrette. Durée de vie normale : 20-30 ans.
