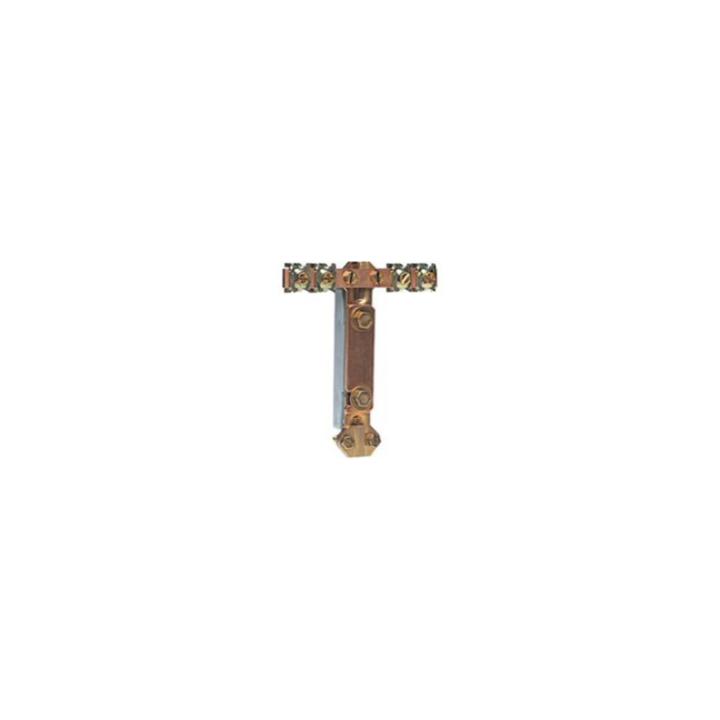

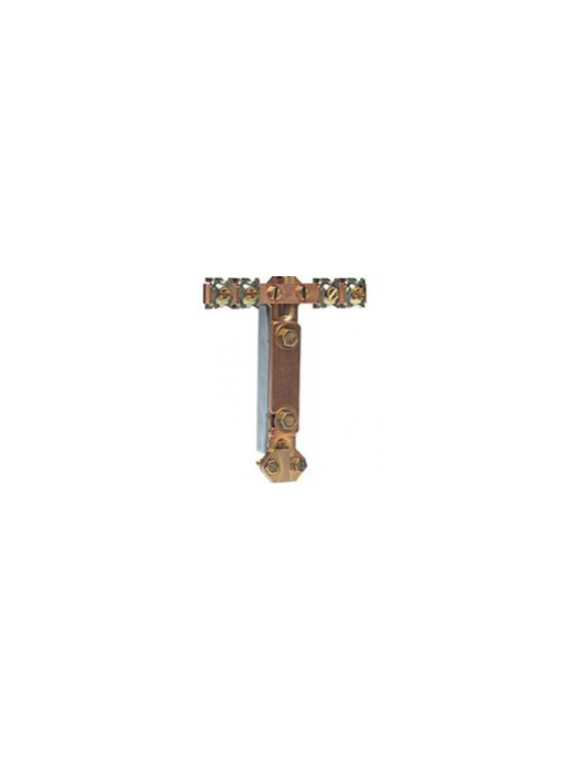

Regleta de bornes de tierra baja T 45x10mm - Aislador de plástico sin circuito impreso

T 45x10mm Regleta de Baja Tierra - Dispositivo Obligatorio para Medir la Resistencia de Tierra

La regleta de conexión a tierra baja (referencia BIZ710427) es un componente esencial de cualquier instalación eléctrica doméstica, comercial o fotovoltaica. Es el enlace desmontable entre el conductor de protección principal (cable de tierra procedente del cuadro eléctrico) y la barra de tierra (o bucle de tierra).

Su función principal es permitir la medición de la resistencia de tierra sin tener que desconectar físicamente los cables. Abriendo la regleta con una llave inglesa o un destornillador, el electricista o el organismo de control puede aislar la toma de tierra del resto de la instalación y realizar una medición precisa con un telurómetro (óhmetro de tierra). Esta medición es obligatoria cuando se entrega una instalación nueva y durante las inspecciones periódicas reglamentarias.

Función y finalidad de la regleta de puesta a tierra

La toma de tierra cumple una serie de requisitos reglamentarios y técnicos:

• Medición de la resistencia de tierra: Sirve para comprobar que la resistencia de la toma de tierra es conforme (≤ 100 Ω para instalaciones domésticas, ≤ 30 Ω recomendado para instalaciones con pararrayos). Sin una barra, habría que desconectar los cables manualmente, una operación arriesgada y que requiere mucho tiempo.
• Comprobación de la eficacia del descargador de sobretensiones: Los descargadores de sobretensiones de tipo 1 y 2 requieren una baja resistencia a tierra para descargar eficazmente las sobretensiones. La regleta permite comprobar regularmente esta resistencia.
• Obligación reglamentaria: La norma NF C15-100 (Francia) y la RGIE (Bélgica) exigen la presencia de una regleta de desconexión accesible para los controles reglamentarios (aceptación, inspección periódica, venta, alquiler).
• Seguridad de los trabajadores: Permite aislar la toma de tierra para trabajos específicos (adición de polos adicionales, reparaciones de tomas de tierra, etc.) sin ningún riesgo eléctrico.
• Diagnóstico de averías: En caso de disparo diferencial inexplicable, la regleta permite comprobar si la avería procede de la toma de tierra o de la instalación interna.

Principio de medición: El electricista abre la regleta (separación física del circuito) y, a continuación, conecta el telurómetro entre las dos partes separadas. El aparato inyecta una corriente de prueba y mide la resistencia. Una resistencia ≤ 100 Ω valida la conformidad. Si es superior, deben añadirse picas de tierra adicionales.

Características técnicas y diseño

Esta regleta de aislamiento de baja altura presenta un diseño moderno y seguro:

• Aislamiento de plástico de alta resistencia: A diferencia de las antiguas regletas con una placa metálica visible, esta regleta incorpora un robusto aislamiento de plástico que :
  • Evita el riesgo de contacto accidental con piezas metálicas bajo tensión (mayor seguridad)
  • Elimina el riesgo de sobrecalentamiento debido al efecto Joule en una placa metálica mal dimensionada
  • Resiste los choques mecánicos y las vibraciones
  • Protege contra la humedad y la corrosión (instalaciones exteriores)
• Forma en T optimizada: Dimensiones 45 + 8 x 10 mm. La forma en T permite :
  • Sujeción óptima de cables de 4 a 10 mm de diámetro (secciones de 6 mm² a 35 mm²)
  • Distribución uniforme de la presión de apriete (sin puntos de tensión excesiva)
  • Fijación mural estable y robusta
• Generosa sección de cobre: conductor interior de cobre con una sección adecuada (≥ 35 mm²) para soportar corrientes de defecto (varios cientos de amperios durante algunos milisegundos) sin sobrecalentamiento.
• Sistema de desconexión mecánica: Tornillo de apriete de cabeza cuadrada o hexagonal (según fabricación). Apertura/cierre con llave Allen o destornillador. Mecanismo robusto que soporta cientos de operaciones.
• Sin placa de montaje integrada: diseño aerodinámico. Montaje directo en la pared o en una caja específica utilizando los accesorios de montaje suministrados (tornillos, tacos). Ventaja: instalación más compacta y flexible.

Especificaciones técnicas detalladas

Instalación y posicionamiento reglamentario

El posicionamiento de la regleta de puesta a tierra respeta normas estrictas:

Emplazamientos autorizados según NF C15-100 y RGIE:

• En el conducto técnico de la vivienda (GTL): es el emplazamiento preferido para las viviendas unifamiliares. La regleta se fija en la pared del GTL, entre el cuadro eléctrico y el suelo. Altura recomendada: 30 cm desde el suelo.
• Cerca de la toma de tierra (exterior): en las viviendas unifamiliares, la regleta puede instalarse en el exterior, en una caja estanca (IP54 como mínimo), fijada a la pared cerca del punto por el que el cable de toma de tierra entra en el edificio.
• En un local técnico: sótano, garaje, lavadero. La regleta de bornes debe ser accesible sin desmontar los equipos ni mover los muebles.
• PROHIBIDO: En una vivienda habitable (dormitorio, sala de estar), en un armario cerrado con llave, bajo una trampilla inaccesible, en un semisótano inaccesible.

Procedimiento de instalación:

1. Desconectar laalimentación eléctrica: Poner el disyuntor en posición OFF. Compruebe la ausencia de tensión con el IVA.
2. Prepare los cables:
   • Cable desde el cuadro eléctrico (bloque de terminales de tierra principal): sección mínima 16 mm² (se recomienda 25 mm²).
   • Cable hasta la barra de tierra (o bucle subterráneo): misma sección.
   • Pelar los conductores de más de 15 mm
3. Fijar la regleta a la pared: Taladrar de 2 a 4 agujeros (según el modelo). Inserte tacos adaptados a la superficie (hormigón, ladrillo, cartón yeso). Atornille la regleta. Altura recomendada: 30 cm del suelo.
4. Conecte los cables:
   • Inserte el cable de la centralita en un borne
   • Inserte el cable de la pica de tierra en el otro borne.
   • Apriete firmemente los tornillos de apriete (par de apriete: 2-3 N.m, no exceder para evitar aplastar el cobre).
5. Compruebe el apriete: tire ligeramente de los cables. No deben moverse.
6. Etiquetar la barra: Colocar una etiqueta "BARRA DE TIERRA - NO QUITAR".
7. Realizar la medición de tierra: Abrir la regleta y medir la resistencia de tierra con un telurómetro. Debe ser ≤ 100 Ω. Cierre el bloque de terminales.
8. Comprobación final: Rearme el disyuntor de conexión. Compruebe que no se produce ningún disparo diferencial.

Consejo profesional: Proteja la regleta de bornes con una cubierta de plástico transparente (disponible por separado) para evitar manipulaciones accidentales (niños, animales domésticos) y permitir al mismo tiempo la inspección visual.

Para obtener una guía de instalación detallada con fotos, consulte nuestro centro de asistencia técnica.

Medición de la resistencia de tierra - Procedimiento

La medición de la resistencia de tierra es una operación reglamentaria obligatoria. He aquí el procedimiento:

Equipo necesario:

• Telurómetro digital o analógico (ohmímetro de tierra)
• 2 varillas auxiliares (suministradas con el telurómetro)
• Cables de medición (suministrados con el telurómetro)
• Llave Allen o destornillador plano (para abrir la barra)

Procedimiento de medición (método del 62%):

1. Abrirla barra de corte: Introducir la llave Allen o el destornillador en el tornillo de corte. Desenroscar hasta que las dos partes estén completamente separadas. Compruebe la separación con un multímetro (resistencia infinita entre los dos bornes).
2. Coloque los postes auxiliares:
   • Varilla de tensión (H): aproximadamente a 25 metros de la varilla de tierra a comprobar.
   • Varilla de corriente (S): aproximadamente a 40 metros de la varilla de tierra a comprobar (método del 62%: la varilla H es el 62% de la distancia entre la varilla principal y la varilla S).
3. Conectar el telurómetro:
   • Borne E (tierra): en la regleta del lado de la pica de tierra
   • Borne H (tensión): en el poste auxiliar H
   • Borne S (corriente): en el poste auxiliar S
4. Realización de la medición: Inicie la medición en el telurómetro. El aparato inyecta una corriente de prueba y muestra la resistencia en Ohmios (Ω). Espere a que el valor se estabilice (unos segundos).
5. Interprete el resultado:
   • ≤ 30 Ω: Excelente (recomendado para instalaciones con pararrayos).
   • 30-50 Ω: Bueno (aceptable para instalaciones domésticas)
   • 50-100 Ω: Aceptable (límite superior reglamentario).
   • > 100 Ω: No conforme. Añada estacas de tierra adicionales en paralelo o mejore la calidad del suelo (bentonita, sal)
6. Vuelva a cerrar la abrazadera: enrosque de nuevo el tornillo de apriete hasta que las dos piezas metálicas estén en contacto firme. Apriete firmemente (par de apriete 2-3 N.m).
7. Registrar la medición: Anotar el valor en el libro de registro de la instalación eléctrica. Obligatorio para las inspecciones reglamentarias.

Frecuencia de las mediciones: Medición obligatoria en la aceptación inicial (instalaciones nuevas), después cada 5 años para las instalaciones domésticas (RGIE belga). Recomendado cada 2-3 años para instalaciones fotovoltaicas con pararrayos.

Importancia para las instalaciones fotovoltaicas

La toma de tierra es especialmente importante en las instalaciones solares:

• Puesta a tierra de los bastidores de los paneles: Las estructuras metálicas que soportan los paneles solares deben estar puestas a tierra. La regleta permite comprobar que esta conexión es efectiva (baja resistencia).
• Protección de pararrayos de CC: Los pararrayos de CC (en el lado del panel) descargan las sobretensiones a tierra. Una resistencia a tierra elevada (> 30 Ω) reduce considerablemente la eficacia del descargador de sobretensiones, poniendo en peligro el inversor y las baterías.
• Protección contra sobretensiones de CA: Los protectores contra sobretensiones de CA (lado de la red) también requieren una puesta a tierra eficaz para descargar las corrientes de rayo. Resistencia recomendada: ≤ 10 Ω para protectores de sobretensión de tipo 1, ≤ 30 Ω para protectores de sobretensión de tipo 2.
• Conformidad con UTE C15-712-1: La norma fotovoltaica francesa exige que la puesta a tierra se mida en el momento de la recepción y se compruebe periódicamente. El pasador es obligatorio para estas mediciones.
• Prevención de incendios: Una mala puesta a tierra puede provocar la formación de arcos en las estructuras metálicas (corrientes de fuga, fallos de aislamiento). La regleta permite detectar estos fallos antes de que se produzcan.
• Seguridad de las personas: Los paneles solares permanecen bajo tensión incluso cuando el interruptor automático está desconectado (tensión continua en el lado del panel). La toma de tierra protege contra los contactos indirectos (marcos metálicos bajo tensión tras un fallo de aislamiento).

Valores de resistencia recomendados en función de la instalación:

Para dimensionar correctamente su sistema de puesta a tierra, consulte nuestra calculadora de puesta a tierra.

Normas y conformidad reglamentaria

La puesta a tierra se rige por varias normas:

• NF C15-100 (Francia): Norma de instalación eléctrica de baja tensión. Impone :
  • Presencia de una toma de tierra accesible
  • Altura de la instalación: mínimo 30 cm del suelo
  • Medición de la resistencia de tierra en la recepción (≤ 100 Ω)
  • Sección del conductor principal de protección: 16 mm² mínimo (25 mm² si la longitud es > 25 m)
• RGIE (Bélgica): Reglamento general de instalaciones eléctricas. Impone :
  • Regleta de desconexión obligatoria para todas las instalaciones
  • Medición de tierra en el momento de la aceptación y cada 5 años (inspección periódica)
  • Resistencia ≤ 30 Ω para las instalaciones domésticas (recomendación)
  • Certificado de conformidad expedido por un organismo autorizado (Vinçotte, BCCA, AIB, etc.)
• UTE C15-712-1 (Fotovoltaica): Norma específica para instalaciones fotovoltaicas. Impone :
  • Medición de la resistencia de tierra en la puesta en servicio
  • Resistencia ≤ 30 Ω recomendada para la eficacia de los pararrayos de tipo 2
  • Puesta a tierra de todas las masas metálicas (bastidores de paneles, envolventes)
• IEC 60364 (Internacional): Norma internacional de referencia para las instalaciones eléctricas. Define los principios de puesta a tierra y de protección contra las descargas eléctricas.

Inspecciones reglamentarias: en Bélgica, las instalaciones eléctricas deben ser inspeccionadas por un organismo autorizado en el momento de su aceptación inicial y, a continuación, cada 5 años (25 años para las instalaciones nuevas recientes). El inspector comprueba sistemáticamente la presencia de la banda de aislamiento y mide la resistencia de tierra.

Para más información sobre las normas fotovoltaicas, consulte nuestra guía sobre las normas fotovoltaicas.

Ventajas de esta Regleta de Seccionamiento de Baja Tensión

• Aislamiento de plástico de alta seguridad: elimina el riesgo de contacto accidental y sobrecalentamiento. Más segura que los modelos con placa metálica visible.
• Sin placa de fijación: instalación más compacta y flexible. Ocupa menos espacio en el compartimento de cableado o en un armario.
• Formato en T optimizado: admite cables de 4 a 10 mm (secciones de 6-35 mm²). Compatible con la mayoría de las instalaciones residenciales y comerciales.
• Fácil de abrir y cerrar: llave Allen o destornillador plano. Sin necesidad de herramientas especiales.
• Máxima durabilidad: Conductor de cobre electrolítico, tornillo de acero cincado o latón. Resistente a la corrosión y a las vibraciones.
• Cumple las normas 2025: Cumple los requisitos NF C15-100, RGIE, UTE C15-712-1.
• Relación calidad-precio: Solución económica para un componente reglamentario obligatorio.
• Instalación interior o exterior: plástico resistente a los rayos UV y a la intemperie (en caja resistente a la intemperie).
• Versatilidad: Adecuado para instalaciones domésticas, comerciales, industriales ligeras y fotovoltaicas.

Productos complementarios recomendados

Para un sistema de puesta a tierra completo y conforme a las normas, consulte nuestros productos compatibles:

Piqueta de tierra de acero cobreado 150 cm

Caja pararrayos 20A CC

Pararrayos monofásico CA 50A

Protector contra sobretensiones de 2 entradas de CA

¿Necesita ayuda para dimensionar su sistema de puesta a tierra? Consulte nuestra caja de herramientas fotovoltaicas o póngase en contacto con nuestro servicio de asistencia técnica.

Mantenimiento y revisiones periódicas

Para garantizar la eficacia de su sistema de puesta a tierra:

• Inspección visual anual: Compruebe que no hay corrosión en los terminales, que los cables están en buen estado (sin oxidación visible del cobre) y que los tornillos están apretados (sin aflojarse).
• Medición de la resistencia cada 5 años: Obligatorio según el RGIE belga. Recomendada cada 2-3 años para las instalaciones fotovoltaicas.
• Después de una tormenta violenta: Compruebe visualmente la regleta de bornes. Si no se explican los disparos diferenciales, medir la resistencia de tierra (posibles daños en la conexión a tierra tras el impacto indirecto de un rayo).
• Apriete de las conexiones: Cada 2-3 años, apriete ligeramente los tornillos de apriete de los cables (la dilatación térmica puede aflojar las conexiones). No apriete demasiado (riesgo de aplastamiento del cobre).
• Limpieza: Limpie el exterior de la regleta (polvo, telarañas). No utilice nunca productos químicos agresivos (riesgo de dañar el plástico).

Sustitución de la regleta de bornes: En caso de corrosión importante de los bornes, grietas en el plástico o imposibilidad de apretar bien los cables, sustituya la regleta de bornes. Vida útil normal: 20-30 años.
