Coffret Parafoudre AC 50A Monophasé IP65 - Protection Onduleur Type A-APR

Coffret Parafoudre AC 50A Monophasé IP65 - Protection Complète pour Onduleurs Photovoltaïques 8-10 kVA

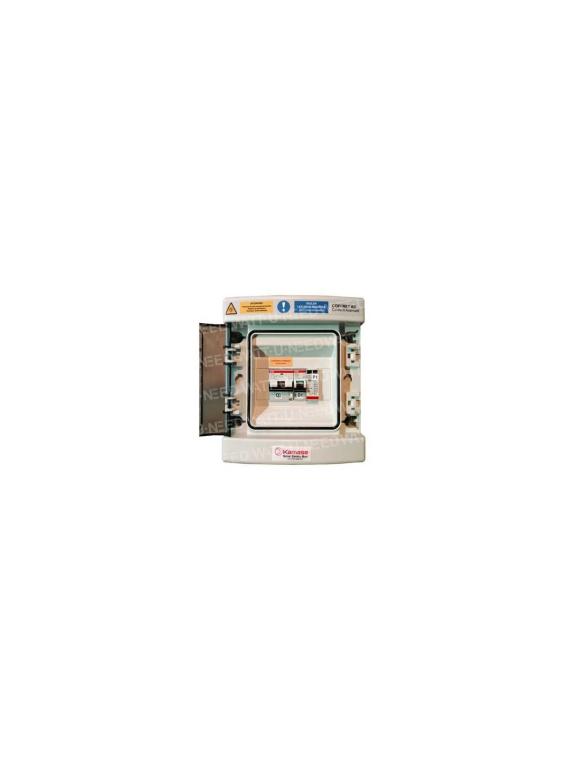

Le coffret parafoudre AC 50A monophasé (référence AC50-APR) est une solution de protection électrique professionnelle, complète et pré-câblée pour installations photovoltaïques résidentielles avec onduleurs de 8 à 10 kVA. Conforme à la norme UTE C15-712-1, ce coffret intègre tous les dispositifs de sécurité obligatoires : disjoncteur principal, différentiel haute immunité Type A-APR, parafoudre Type 2 et protections dédiées.

Conçu par des professionnels pour des professionnels, ce coffret IP65 garantit une installation rapide, sécurisée et conforme aux prescriptions réglementaires belges (RGIE) et françaises (NF C15-100). Il assure la protection de l'onduleur, des batteries de stockage, du tableau électrique domestique et des personnes contre les surtensions, courts-circuits et défauts d'isolement.

Composition Détaillée du Coffret - Équipements ABB et Citel

Le coffret AC 50A intègre des composants de marques reconnues (ABB, Citel) pour une fiabilité maximale :

• Disjoncteur bipolaire ABB S202L 50A Courbe C : Protection contre les surcharges et courts-circuits. Pouvoir de coupure 6kA. Courbe C adaptée aux charges résistives et inductives. Marque premium pour longévité garantie.
• Différentiel haute immunité ABB DDA202 63A 30mA Type A-APR : Protection des personnes contre les contacts indirects. Type A-APR spécial onduleurs photovoltaïques (haute immunité aux harmoniques et courants résiduels DC). Évite les déclenchements intempestifs. Pouvoir de coupure 4,5kA.
• Disjoncteur de protection parafoudre ABB SN201L 20A Courbe C : Protège le parafoudre contre les surcharges. Déconnexion automatique en cas de défaillance du parafoudre. Pouvoir de coupure 4,5kA.
• Parafoudre Type 2 Citel 2P 230V AC : Protection contre les surtensions atmosphériques (foudre indirecte) et de manœuvre. Courant nominal de décharge In = 20kA (forme d'onde 8/20 µs). Courant de choc maximal Imax = 40kA. Niveau de protection Up < 1,5 kV. Indicateur visuel d'état.
• Bornes à ressort 16-25mm² : 2 bornes pour raccordement sortie AC vers tableau domestique. Installation rapide sans visserie, maintien optimal du câble.
• Bornier de terre : 2 connexions 16mm² + 5 connexions 10mm². Permet le raccordement de multiples équipements à la terre (onduleur, parafoudre, châssis panneaux, etc.).

Avantage pré-câblé : Tous les composants sont montés, câblés et testés en usine. Vous gagnez un temps précieux sur le chantier et éliminez les risques d'erreur de câblage.

Différentiel Type A-APR Haute Immunité - Indispensable pour Onduleurs PV

Le différentiel Type A-APR (Anti-Perturbations Renforcées) est spécifiquement conçu pour les applications photovoltaïques. Voici pourquoi il est indispensable :

• Immunité aux harmoniques : Les onduleurs génèrent des harmoniques de courant qui peuvent provoquer des déclenchements intempestifs avec des différentiels standard Type A. Le Type A-APR filtre ces perturbations.
• Immunité aux courants résiduels DC : Certains onduleurs peuvent injecter de faibles courants continus résiduels. Le Type A-APR résiste à ces courants jusqu'à 6 mA DC sans déclencher.
• Disponibilité maximale de l'installation : Réduit drastiquement les faux déclenchements, garantissant que votre production solaire reste active en permanence.
• Conformité réglementaire : Obligatoire selon la norme UTE C15-712-1 pour les installations photovoltaïques raccordées au réseau.

Différence avec Type AC standard : Un différentiel Type AC standard (installations domestiques classiques) n'est PAS adapté aux onduleurs PV. Il déclenchera intempestivement, paralysant votre production solaire. Le Type A-APR est un investissement obligatoire pour la fiabilité.

Parafoudre Type 2 Citel - Protection Contre les Surtensions

Le parafoudre Type 2 intégré protège votre installation contre les surtensions destructrices :

• Origine atmosphérique : Coup de foudre indirect sur le réseau électrique (impact foudre à distance transmis par les lignes). Génère des surtensions de plusieurs milliers de volts pouvant détruire l'onduleur et la batterie.
• Origine de manœuvre : Commutation d'équipements inductifs lourds (transformateurs, moteurs) sur le réseau public. Crée des surtensions transitoires de 1 à 4 kV.
• Caractéristiques techniques Citel :
  • Courant nominal de décharge In : 20 kA (8/20 µs) selon IEC 61643-11
  • Courant de choc maximal Imax : 40 kA (8/20 µs)
  • Niveau de protection Up : < 1,5 kV (limite la tension résiduelle transmise aux équipements)
  • Tension maximale de service Uc : 275 V AC
  • Indicateur visuel d'état : Fenêtre verte (OK) / rouge (défaillance, remplacement nécessaire)
• Protection dédiée 20A : Le disjoncteur SN201L 20A protège le parafoudre. En cas de court-circuit interne du parafoudre (fin de vie), le disjoncteur l'isole automatiquement sans couper l'installation.

Obligation réglementaire : La norme UTE C15-712-1 impose un parafoudre Type 2 sur toute installation photovoltaïque raccordée au réseau en zone à risque foudre (pratiquement toute la Belgique et la France).

Caractéristiques Techniques Complètes

Applications et Compatibilité Onduleurs

Le coffret parafoudre AC 50A est conçu pour les installations photovoltaïques résidentielles de moyenne puissance :

• Puissance onduleur monophasé : 8 à 11,5 kVA (8000 à 11 500 VA)
• Production solaire : Installations de 8 à 14 kWc (selon surdimensionnement onduleur)
• Type d'installation : Autoconsommation avec stockage batterie, revente totale ou partielle
• Configuration : Raccordement réseau monophasé 230V 50Hz

Onduleurs compatibles (liste non exhaustive) :

• Deye : SUN-8K-SG01-LP1-EU (8 kVA), SUN-10K-SG02-LP1-EU (10 kVA)
• SolaX : X1-HYBRID 6.0-D G4.1 (6 kVA), X1-HYBRID 8.0-D (8 kVA si disponible)
• Sofar Solar : HYD 8KTL-3PH (8 kVA monophasé), HYD 10KTL-3PH (10 kVA monophasé)
• GoodWe : GW8K-ET, GW10K-ET (série ET monophasé)
• Huawei : SUN2000-8KTL-M1, SUN2000-10KTL-M1
• Fronius : Symo Hybrid 8.0-3-S, Symo Hybrid 10.0-3-S (si raccordement monophasé)

Vérification préalable : Assurez-vous que le courant de sortie AC maximum de votre onduleur ne dépasse pas 50A. Consultez la fiche technique de l'onduleur (section "Output" ou "Sortie AC"). Pour un onduleur 10 kVA monophasé : 10 000 VA ÷ 230V = 43,5A → Compatible.

Installation et Raccordement Électrique

Prérequis installation :

• Installation par électricien qualifié conforme aux normes NF C15-100 (France) / RGIE (Belgique).
• Emplacement : À proximité de l'onduleur (distance max 3 m recommandée). Montage mural en intérieur ou extérieur (IP65).
• Section de câbles : 10 mm² minimum pour liaison onduleur-coffret (50A), 10 mm² pour liaison coffret-tableau domestique.
• Câble recommandé : H07RN-F 3G10 (souple néoprène) ou U-1000 R2V 3G10 (rigide).
• Protection amont : Disjoncteur de branchement 63A (installation domestique standard).

Étapes de raccordement :

1. Fixer le coffret : Montage mural vertical. Utiliser les 4 points de fixation. Hauteur recommandée : 1,5 m du sol.
2. Raccorder l'onduleur au coffret (entrée) : Connecter les sorties AC de l'onduleur (Phase, Neutre, Terre) aux bornes d'entrée du disjoncteur ABB S202L 50A. Respecter la polarité.
3. Raccorder le coffret au tableau domestique (sortie) : Utiliser les bornes à ressort 16-25mm². Câble 3G10mm² vers le disjoncteur de branchement ou tableau général.
4. Raccorder la terre : Connecter la terre de l'onduleur au bornier de terre du coffret. Relier le bornier de terre à la barrette de terre principale (section 16mm² min).
5. Vérifier le parafoudre : Contrôler l'indicateur visuel (doit être vert avant mise en service).
6. Contrôle avant mise sous tension : Vérifier toutes les connexions, absence de câbles dénudés, serrage des bornes. Mesurer la résistance de terre (< 100Ω).
7. Mise en service : Enclencher le disjoncteur de branchement, puis le disjoncteur 50A du coffret, puis l'onduleur. Vérifier l'absence de déclenchement différentiel.
8. Test fonctionnel : Simuler un défaut d'isolement (bouton TEST du différentiel) → doit déclencher. Réenclencher.

Astuce professionnelle : Étiquetez clairement les câbles (Phase, Neutre, Terre) et les circuits ("Entrée Onduleur", "Sortie Tableau"). Conservez un schéma de câblage dans le coffret pour faciliter la maintenance future.

Pour un guide d'installation détaillé avec schémas, consultez notre centre de support technique.

Dimensionnement et Calcul de Section de Câbles

Pour une installation conforme et sécurisée, respectez les sections de câbles minimales :

Calcul chute de tension : ΔU (%) = (2 × ρ × L × I) / (S × U) × 100

• ρ = résistivité cuivre = 0,0225 Ω.mm²/m (à 25°C)
• L = longueur simple (m)
• I = courant (A)
• S = section (mm²)
• U = tension (230V)

Exemple : Liaison onduleur-coffret, L = 5m, I = 50A, S = 16mm²
ΔU = (2 × 0,0225 × 5 × 50) / (16 × 230) × 100 = 0,61% Conforme (< 3%)

Utilisez notre calculateur de section de câbles pour dimensionner précisément votre installation.

Normes et Conformité Réglementaire Belge

Le coffret parafoudre AC 50A respecte l'ensemble des normes applicables en Belgique et en France :

• UTE C15-712-1 : Norme spécifique installations photovoltaïques raccordées au réseau. Impose notamment :
  • Dispositif différentiel haute immunité Type A minimum (A-APR recommandé)
  • Parafoudre Type 2 en zone à risque foudre
  • Sectionneur ou disjoncteur côté AC
• NF C15-100 / RGIE : Installations électriques basse tension. Impose :
  • Protection différentielle 30mA pour protection des personnes
  • Protection contre les surintensités (disjoncteur)
  • Mise à la terre de toutes les masses métalliques
• IEC 61643-11 : Norme parafoudres basse tension. Définit :
  • Classification Type 1, 2, 3
  • Essais de tenue aux courants de choc (8/20 µs, 10/350 µs)
  • Niveau de protection Up
• Prescriptions Synergrid C10/11 (Belgique) : Conditions de raccordement installations de production au réseau de distribution. Impose :
  • Protections de découplage
  • Protection contre les surintensités et courts-circuits
  • Mise à la terre

Marquage CE : Tous les composants (ABB, Citel) sont marqués CE, attestant la conformité aux directives européennes.

Installation par professionnel agréé : En Belgique, l'installation doit être réalisée par un électricien agréé pour obtenir l'attestation de conformité obligatoire (visite de contrôle RGIE).

Pour plus d'informations sur les démarches administratives, consultez notre guide des démarches administratives photovoltaïques.

Avantages du Coffret Parafoudre AC 50A pour Votre Installation Solaire

• Solution complète tout-en-un : Tous les dispositifs de sécurité intégrés dans un seul coffret. Pas de composants supplémentaires à acheter.
• Pré-câblé et testé en usine : Gain de temps considérable sur le chantier (jusqu'à 2h). Élimination des erreurs de câblage.
• Composants de marques premium : ABB (leader mondial de l'appareillage électrique) et Citel (spécialiste français du parafoudre). Fiabilité et longévité garanties.
• Différentiel haute immunité Type A-APR : Suppression des déclenchements intempestifs. Disponibilité maximale de la production solaire.
• IP65 intérieur/extérieur : Installation flexible. Étanchéité totale contre poussière et jets d'eau. Idéal pour local technique, garage, abri de jardin.
• Bornes à ressort 16-25mm² : Raccordement rapide sans outil. Maintien optimal des câbles, pas de desserrage dans le temps.
• Conforme réglementation 2025 : Respecte toutes les normes en vigueur (UTE C15-712-1, NF C15-100, RGIE, Synergrid).
• Protection investissement : Protège efficacement l'onduleur (€€€), les batteries (€€€€) et le tableau électrique contre les surtensions et défauts électriques.
• Evolutif : Le 50A permet d'anticiper une future extension de puissance (changement onduleur).

Produits Complémentaires Recommandés

Pour une installation photovoltaïque complète et optimale, découvrez nos produits compatibles :

Onduleur Deye 8 kVA Monophasé

Onduleur Deye 10 kVA Monophasé

Câble H07RN-F 10mm² Néoprène

Disjoncteur Schneider 50A (rechange)

Besoin d'aide pour dimensionner votre installation ? Consultez notre boîte à outils photovoltaïque ou contactez notre support technique.

Maintenance et Vérifications Périodiques

Pour garantir la pérennité de votre installation photovoltaïque, effectuez ces vérifications annuelles :

• Test différentiel : Appuyer sur le bouton TEST du différentiel ABB → doit déclencher immédiatement. Sinon, remplacement obligatoire.
• Contrôle visuel parafoudre : Vérifier l'indicateur d'état (fenêtre verte = OK, rouge = défaillance, remplacement nécessaire).
• Serrage des connexions : Contrôler le serrage des bornes (dilatation thermique peut desserrer les connexions). Resserrer si nécessaire.
• Nettoyage coffret : Nettoyer l'intérieur du coffret (poussière, toiles d'araignée). Vérifier absence de traces d'humidité.
• Contrôle terre : Mesurer la résistance de la prise de terre (doit rester < 100Ω). Si supérieure, améliorer la mise à la terre.

Remplacement parafoudre : Un parafoudre Type 2 a une durée de vie limitée (nombre de surtensions absorbées). Remplacer dès que l'indicateur passe au rouge. Ne jamais temporiser : votre onduleur et batterie ne sont plus protégés.

Durée de vie composants : Disjoncteur ABB : 20-25 ans (20 000 manœuvres). Différentiel ABB : 15-20 ans (avec tests réguliers). Parafoudre Citel : 10-15 ans (selon activité orageuse locale).

Commandez dès maintenant votre coffret parafoudre AC 50A et sécurisez votre installation photovoltaïque avec une solution professionnelle conforme aux normes 2025 !
