Überspannungsschutzgehäuse AC 50A Einphasig IP65 - Wechselrichterschutz Typ A-APR

Blitzschutzkasten AC 50A einphasig IP65 - Vollständiger Schutz für Photovoltaik-Wechselrichter 8-10 kVA

Der Blitzschutzkasten AC 50A einphasig (Bestellnummer AC50-APR) ist eine professionelle, vollständige und vorverkabelte elektrische Schutzlösung für private Photovoltaikanlagen mit Wechselrichtern von 8 bis 10 kVA. Dieses Gehäuse entspricht der Norm UTE C15-712-1 und enthält alle vorgeschriebenen Sicherheitsvorrichtungen: Hauptschalter, hochimmunes Differenzialschutzsystem Typ A-APR, Blitzableiter Typ 2 und dedizierte Schutzvorrichtungen.

Das von Fachleuten für Fachleute entwickelte Gehäuse mit Schutzart IP65 garantiert eine schnelle und sichere Installation und entspricht den belgischen (RGIE) und französischen (NF C15-100) Vorschriften. Es schützt den Wechselrichter, die Speicherbatterien, die Hausschalttafel und die Personen vor Überspannungen, Kurzschlüssen und Isolationsfehlern.

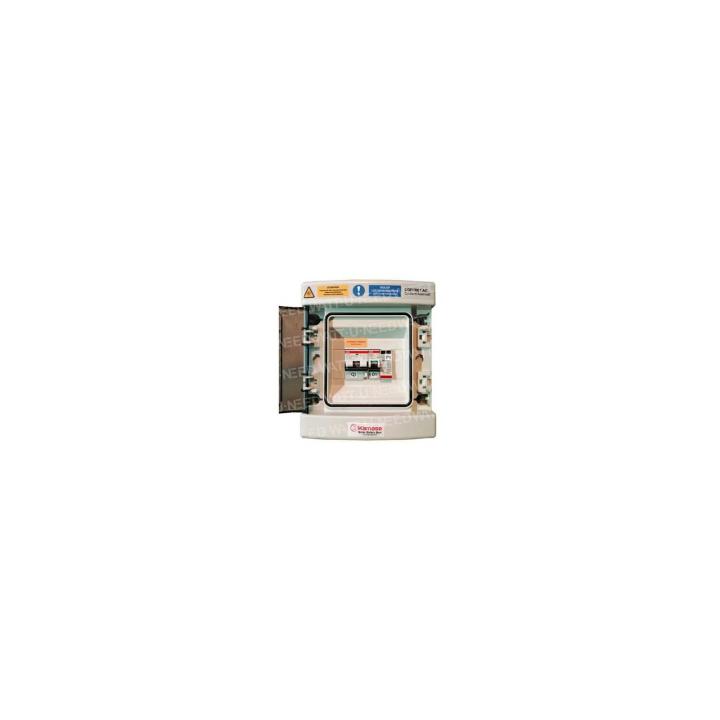

Detaillierte Zusammensetzung des Gehäuses - ABB- und Citel-Ausrüstung

Der 50A AC-Schaltschrank enthält Komponenten von anerkannten Marken (ABB, Citel), um eine maximale Zuverlässigkeit zu gewährleisten:

• Zweipoliger Leistungsschalter ABB S202L 50A Kurve C: Schutz gegen Überlast und Kurzschluss. Schaltvermögen 6kA. C-Kurve geeignet für ohmsche und induktive Lasten. Premium-Marke für garantierte Langlebigkeit.
• Hochimmuner Differenzialschalter ABB DDA202 63A 30mA Typ A-APR: Schutz von Personen vor indirekten Kontakten. Typ A-APR speziell für Photovoltaik-Wechselrichter (hohe Immunität gegen Oberschwingungen und DC-Restströme). Verhindert ungewollte Auslösungen. Schaltleistung 4,5kA.
• ABB SN201L 20A Blitzschutzschalter Kurve C: Schützt den Blitzableiter vor Überlastungen. Automatische Abschaltung bei Ausfall des Blitzableiters. Schaltleistung 4,5kA.
• Überspannungsableiter Typ 2 Citel 2P 230V AC: Schützt vor atmosphärischen Überspannungen (indirekter Blitzschlag) und Manövrierüberspannungen. Nennentladungsstrom In = 20kA (Wellenform 8/20 µs). Maximaler Stoßstrom Imax = 40kA. Schutzniveau Up < 1,5 kV. Visuelle Anzeige des Status.
• Federklemmen 16-25mm²: 2 Klemmen für den Anschluss von AC-Ausgang an Hausverteiler. Schnelle Installation ohne Schrauben, optimaler Halt des Kabels.
• Erdungsklemme: 2 Anschlüsse 16mm² + 5 Anschlüsse 10mm². Ermöglicht den Anschluss mehrerer Geräte an die Erdung (Wechselrichter, Blitzableiter, Panelrahmen usw.).

Vorverkabelter Vorteil: Alle Komponenten werden im Werk montiert, verdrahtet und getestet. Sie sparen wertvolle Zeit auf der Baustelle und eliminieren das Risiko von Verdrahtungsfehlern.

Differenzialschutz Typ A-APR Hohe Immunität - Unverzichtbar für PV-Wechselrichter.

Das Differenzial Typ A-APR (Anti-Perturbation Reinforced) wurde speziell für den Einsatz in Photovoltaikanlagen entwickelt. Hier sind die Gründe, warum es unverzichtbar ist:

• Immunität gegen Oberschwingungen: Wechselrichter erzeugen Stromoberschwingungen, die bei Standard-Differenzialschaltern des Typs A zu Fehlauslösungen führen können. Der Typ A-APR filtert diese Störungen heraus.
• Immunität gegen DC-Restströme: Einige Wechselrichter können kleineDC-Restströme einspeisen. Der Typ A-APR widersteht diesen Strömen bis zu 6 mA DC, ohne auszulösen.
• Maximale Anlagenverfügbarkeit: Reduziert drastisch Fehlauslösungen und stellt sicher, dass Ihre Solarproduktion ständig aktiv bleibt.
• Einhaltung gesetzlicherVorschriften: Gemäß der Norm UTE C15-712-1 für netzgekoppelte Photovoltaikanlagen vorgeschrieben.

Unterschied zu Standard-AC-Typ: Ein Standard-AC-Typ-Differential (herkömmliche Haushaltsinstallationen) ist NICHT für PV-Wechselrichter geeignet. Es wird ungewollt auslösen und Ihre Solarproduktion lahmlegen. Der Typ A-APR ist eine zwingende Investition in die Zuverlässigkeit.

Citel Typ-2-Ableiter - Schutz vor Überspannungen

Der integrierte Typ-2-Überspannungsableiter schützt Ihre Anlage vor zerstörerischen Überspannungen:

• Atmosphärischer Ursprung: Indirekter Blitzeinschlag in das Stromnetz (Fernblitzeinschlag, der über die Leitungen übertragen wird). Erzeugt Überspannungen von mehreren tausend Volt, die den Wechselrichter und die Batterie zerstören können.
• Manöverursachung: Schalten von schweren induktiven Geräten (Transformatoren, Motoren) im öffentlichen Netz. Erzeugt transiente Überspannungen von 1 bis 4 kV.
• Technische Daten Citel:
  • Nennentladestrom In: 20 kA (8/20 µs) gemäß IEC 61643-11.
  • Maximaler Stoßstrom Imax: 40 kA (8/20 µs).
  • Schutzniveau Up: < 1,5 kV (begrenzt die auf Geräte übertragene Restspannung).
  • Maximale Betriebsspannung Uc: 275 V AC.
  • Visuelle Statusanzeige: Grünes Fenster (OK) / Rotes Fenster (Ausfall, Austausch erforderlich)
• Dedizierter Schutz 20A: Der Schutzschalter SN201L 20A schützt den Blitzableiter. Im Falle eines internen Kurzschlusses des Blitzableiters (Ende der Lebensdauer) isoliert der Schutzschalter diesen automatisch, ohne die Installation abzuschalten.

Gesetzliche Verpflichtung: Die Norm UTE C15-712-1 schreibt einen Blitzableiter Typ 2 für jede netzgekoppelte Photovoltaikanlage in blitzschlaggefährdeten Gebieten (praktisch ganz Belgien und Frankreich) vor.

Vollständige technische Daten

Anwendungen und Kompatibilität Wechselrichter

Der Blitzschutzkasten AC 50A ist für Photovoltaikanlagen im Wohnbereich mit mittlerer Leistung konzipiert :

• Einphasige Wechselrichterleistung: 8 bis 11,5 kVA (8000 bis 11 500 VA).
• Solarproduktion: Anlagen von 8 bis 14 kWp (je nach Überdimensionierung des Wechselrichters).
• Art der Anlage: Eigenverbrauch mit Batteriespeicher, vollständiger oder teilweiser Weiterverkauf.
• Konfiguration: Einphasiger Netzanschluss 230V 50Hz.

Kompatible Wechselrichter (nicht erschöpfende Liste) :

• Deye: SUN-8K-SG01-LP1-EU (8 kVA), SUN-10K-SG02-LP1-EU (10 kVA).
• SolaX: X1-HYBRID 6.0-D G4.1 (6 kVA), X1-HYBRID 8.0-D (8 kVA, falls verfügbar).
• Sofar Solar: HYD 8KTL-3PH (8 kVA einphasig), HYD 10KTL-3PH (10 kVA einphasig).
• GoodWe: GW8K-ET, GW10K-ET (einphasige ET-Serie).
• Huawei: SUN2000-8KTL-M1, SUN2000-10KTL-M1.
• Fronius: Symo Hybrid 8.0-3-S, Symo Hybrid 10.0-3-S (bei einphasigem Anschluss).

Vorabprüfung: Stellen Sie sicher, dass der maximale AC-Ausgangsstrom Ihres Wechselrichters 50A nicht überschreitet. Lesen Sie dazu das Datenblatt des Wechselrichters (Abschnitt "Output" oder "AC-Ausgang"). Für einen einphasigen 10-kVA-Wechselrichter: 10 000 VA ÷ 230V = 43,5A → Kompatibel.

Installation und elektrischer Anschluss

Voraussetzungen für die Installation:

• Installation durch einen qualifizierten Elektriker, der den Normen NF C15-100 (Frankreich) / RGIE (Belgien) entspricht.
• Standort: In der Nähe des Wechselrichters (max. 3 m Abstand empfohlen). Wandmontage im Innen- oder Außenbereich (IP65).
• Kabelquerschnitt: Mindestens 10 mm² für die Verbindung zwischen Wechselrichter und Schaltschrank (50A), 10 mm² für die Verbindung zwischen Schaltschrank und Haustafel.
• Empfohlenes Kabel: H07RN-F 3G10 (weiches Neopren) oder U-1000 R2V 3G10 (starr).
• Vorgeschalteter Schutz : Leitungsschutzschalter 63A (Standard-Hausinstallation).

Schritte für den Anschluss:

1. Befestigen des Gehäuses: Vertikale Wandmontage. Verwenden Sie alle 4 Befestigungspunkte. Empfohlene Höhe: 1,5 m über dem Boden.
2. Wechselrichter an den Schaltschrank anschließen (Eingang): Verbinden Sie die AC-Ausgänge des Wechselrichters (Phase, Neutralleiter, Erde) mit den Eingangsklemmen des ABB S202L 50A Leistungsschalters. Beachten Sie dabei die Polarität.
3. Den Schaltkasten an die Haustafel (Ausgang) anschließen: Federklemmen 16-25mm² verwenden. Kabel 3G10mm² zum Abzweigschutzschalter oder zur Haupttafel.
4. Erdung anschließen: Verbinden Sie die Erdung des Wechselrichters mit der Erdungsklemme des Kastens. Verbinden Sie die Erdungsklemme mit der Haupterdungsleiste (Querschnitt min. 16mm²).
5. Überprüfung des Blitzableiters: Überprüfen Sie die visuelle Anzeige (muss vor der Inbetriebnahme grün sein).
6. Kontrolle vor dem Einschalten: Alle Verbindungen überprüfen, keine abisolierten Kabel, Klemmen fest anziehen. Den Erdungswiderstand messen (< 100Ω).
7. Inbetriebnahme: Den Leitungsschutzschalter einschalten, dann den 50A-Leitungsschutzschalter des Gehäuses, dann den Wechselrichter. Prüfen, ob eine Differenzialauslösung vorhanden ist.
8. Funktionstest: Einen Isolationsfehler simulieren (Taste TEST des Differentials) → muss auslösen. Erneut einschalten.

Profitipp: Beschriften Sie die Kabel (Phase, Neutralleiter, Erde) und Stromkreise ("Eingang Wechselrichter", "Ausgang Schalttafel") eindeutig. Bewahren Sie einen Verdrahtungsplan im Gehäuse auf, um spätere Wartungsarbeiten zu erleichtern.

Für eine detaillierte Installationsanleitung mit Schaltplänen wenden Sie sich bitte an unser Technical Support Center.

Dimensionierung und Berechnung des Kabelquerschnitts

Halten Sie für eine vorschriftsmäßige und sichere Installation die Mindestkabelquerschnitte ein :

Berechnung Spannungsabfall: ΔU (%) = (2 × ρ × L × I) / (S × U) × 100.

• ρ = spezifischer Kupferwiderstand = 0,0225 Ω.mm²/m (bei 25°C).
• L = einfache Länge (m)
• I = Stromstärke (A)
• S = Querschnitt (mm²)
• U = Spannung (230 V)

Beispiel: Verbindung zwischen Wechselrichter und Kofferraum, L = 5m, I = 50A, S = 16mm².
ΔU = (2 × 0,0225 × 5 × 50) / (16 × 230) × 100 = 0,61% Entspricht (< 3%).

Nutzen Sie unseren Kabelquerschnittsrechner, um Ihre Installation genau zu dimensionieren.

Belgische Normen und Konformität mit Vorschriften

Der Blitzschutzkasten AC 50A erfüllt alle in Belgien und Frankreich geltenden Normen:

• UTE C15-712-1: Spezifische Norm für an das Netz angeschlossene Photovoltaikanlagen. Schreibt insbesondere vor:
  • Hochimmune Differenzialschutzeinrichtung mindestens Typ A (A-APR empfohlen).
  • Überspannungsableiter Typ 2 in blitzschlaggefährdeten Bereichen.
  • Trennschalter oder Leistungsschalter auf der AC-Seite
• NF C15-100 / RGIE: Elektrische Niederspannungsanlagen. Erfordert:
  • 30mA Differenzialschutz zum Schutz von Personen.
  • Schutz vor Überstrom (Trennschalter).
  • Erdung aller Metallmassen
• IEC 61643-11: Norm für Niederspannungsableiter. Definiert:
  • Klassifizierung Typ 1, 2, 3.
  • Prüfung der Beständigkeit gegen Stoßströme (8/20 µs, 10/350 µs).
  • Schutzniveau Up
• Synergrid-Vorschriften C10/11 (Belgien) : Bedingungen für den Anschluss von Erzeugungsanlagen an das Verteilernetz. Schreibt vor:
  • Entkupplungsschutz
  • Schutz gegen Überstrom und Kurzschluss.
  • Erdung

CE-Kennzeichnung: Alle Komponenten (ABB, Citel) sind mit der CE-Kennzeichnung versehen, die die Konformität mit den europäischen Richtlinien bescheinigt.

Installation durch einen zugelassenenFachmann: In Belgien muss die Installation von einem zugelassenen Elektriker durchgeführt werden, um die vorgeschriebene Konformitätsbescheinigung zu erhalten (RGIE-Kontrollbesuch).

Weitere Informationen zu den Behördengängen finden Sie in unserem Leitfaden für Behördengänge im Bereich Photovoltaik.

Vorteile des AC 50A Überspannungsschutzkastens für Ihre Solaranlage

• All-in-One-Komplettlösung: Alle Sicherheitsvorrichtungen sind in einem einzigen Gehäuse integriert. Keine zusätzlichen Komponenten müssen gekauft werden.
• Werkseitig vorverdrahtet und getestet: Erhebliche Zeitersparnis auf der Baustelle (bis zu 2 Stunden). Eliminierung von Fehlern bei der Verkabelung.
• Komponenten von Premiummarken: ABB (Weltmarktführer für elektrische Geräte) und Citel (französischer Spezialist für Blitzableiter). Garantierte Zuverlässigkeit und Langlebigkeit.
• Hochimmune Differenzialschutzeinrichtung Typ A-APR: Unterdrückung von Fehlauslösungen. Maximale Verfügbarkeit der Solarproduktion.
• IP65 innen/außen: Flexible Installation. Vollständige Abdichtung gegen Staub und Strahlwasser. Ideal für Technikraum, Garage, Gartenhaus.
• Federklemmen 16-25mm²: Schneller Anschluss ohne Werkzeug. Optimaler Halt der Kabel, kein Lösen im Laufe der Zeit.
• Entspricht denVorschriften 2025: Erfüllt alle geltenden Normen (UTE C15-712-1, NF C15-100, RGIE, Synergrid).
• Investitionsschutz: Schützt den Wechselrichter (€€€), die Batterien (€€€€) und die Schalttafel wirksam vor Überspannungen und elektrischen Fehlern.
• Skalierbar: Der 50A ermöglicht es, eine zukünftige Leistungserweiterung (Wechselrichterwechsel) vorwegzunehmen.

Empfohlene Zusatzprodukte

Für eine vollständige und optimale Photovoltaikanlage entdecken Sie unsere kompatiblen Produkte :

Wechselrichter Deye 8 kVA einphasig

Wechselrichter Deye 10 kVA Einphasig

Kabel H07RN-F 10mm² Neopren

Schneider 50A Sicherungsautomat (Ersatz)

Brauchen Sie Hilfe bei der Dimensionierung Ihrer Anlage? Sehen Sie sich unsere Photovoltaik-Toolbox an oder wenden Sie sich an unseren technischen Support.

Wartung und regelmäßige Überprüfungen

Um den Fortbestand Ihrer Photovoltaikanlage zu gewährleisten, führen Sie diese jährlichen Überprüfungen durch:

• Differentialtest: Drücken Sie den TEST-Knopf des ABB → Differentials muss sofort auslösen. Andernfalls ist ein Austausch erforderlich.
• Sichtprüfung Blitzableiter: Überprüfen Sie die Statusanzeige (grünes Fenster = OK, rot = Ausfall, Austausch erforderlich).
• Anschlüsse festz iehen: Anschlüsse auf festen Sitz prüfen (Wärmeausdehnung kann die Anschlüsse lockern). Ziehen Sie sie gegebenenfalls nach.
• Reinigung des Gehäuses: Reinigen Sie das Innere des Gehäuses (Staub, Spinnweben). Überprüfen Sie das Gehäuse auf Feuchtigkeitsspuren.
• Prüfung der Erde: Messen Sie den Widerstand des Erdungsanschlusses (muss < 100Ω bleiben). Falls höher, die Erdung verbessern.

Austausch des Blitzableiters: Ein Typ-2-Blitzableiter hat eine begrenzte Lebensdauer (Anzahl der absorbierten Überspannungen). Ersetzen Sie ihn, sobald die Anzeige auf Rot wechselt. Niemals verzögern: Ihr Wechselrichter und Ihre Batterie sind nicht mehr geschützt.

Lebensdauer der Komponenten: ABB-Leistungsschalter: 20-25 Jahre (20.000 Betätigungen). ABB-Differenzial: 15-20 Jahre (mit regelmäßigen Tests). Citel Blitzableiter: 10-15 Jahre (je nach lokaler Gewitteraktivität).

Bestellen Sie jetzt Ihren 50A AC-Ableiterkasten und sichern Sie Ihre Photovoltaikanlage mit einer professionellen Lösung, die den Normen 2025 entspricht!
