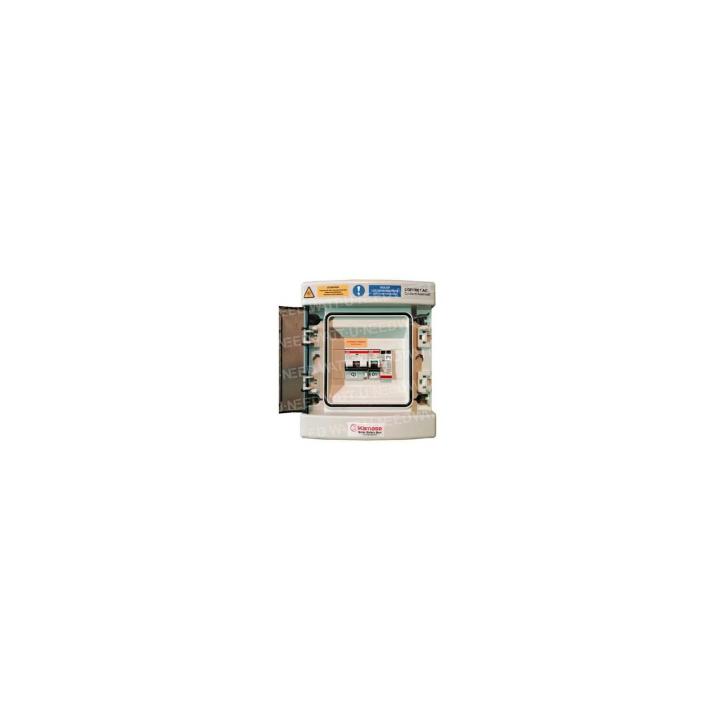

AC 50A enkelfasige IP65 overspanningsbeveiligingsbehuizing - UPS beschermingstype A-APR

AC 50A enkelfasige IP65-behuizing tegen overspanning - Complete bescherming voor fotovoltaïsche omvormers van 8-10 kVA

De AC 50A enkelfasige bliksembeveiligingskast (referentie AC50-APR) is een professionele, complete en voorbedrade elektrische beveiligingsoplossing voor residentiële fotovoltaïsche installaties met omvormers van 8 tot 10 kVA. Deze kast voldoet aan de norm UTE C15-712-1 en bevat alle verplichte veiligheidsvoorzieningen: hoofdstroomonderbreker, differentieel met hoge immuniteit type A-APR, bliksemafleider type 2 en specifieke beveiligingen.

Deze IP65-behuizing, ontworpen door professionals voor professionals, garandeert een snelle en veilige installatie die voldoet aan de Belgische (RGIE) en Franse (NF C15-100) voorschriften. De behuizing beschermt de omvormer, opslagbatterijen, het huishoudelijke elektrische paneel en mensen tegen overspanning, kortsluiting en isolatiefouten.

Gedetailleerde samenstelling van de behuizing - ABB en Citel apparatuur

De AC 50A-behuizing bevat componenten van erkende merken (ABB, Citel) voor maximale betrouwbaarheid:

• ABB S202L 50A dubbelpolige vermogenschakelaar, curve C: Bescherming tegen overbelasting en kortsluiting. Onderbreekcapaciteit 6kA. C-curve geschikt voor resistieve en inductieve belastingen. Topmerk voor gegarandeerde levensduur.
• ABB DDA202 63A 30mA Type A-APR: Bescherming van personen tegen indirect contact. Type A-APR speciaal voor fotovoltaïsche omvormers (hoge immuniteit voor harmonischen en DC reststromen). Voorkomt onbedoeld uitschakelen. Breekcapaciteit 4,5kA.
• ABB SN201L 20A C-curve bliksembeveiligingsvermogenschakelaar: Beschermt de bliksemafleider tegen overbelasting. Automatische uitschakeling bij bliksemuitval. Uitschakelvermogen 4,5kA.
• Type 2 Citel 2P 230V AC Surge Protector: Beschermt tegen atmosferische pieken (indirecte bliksem) en schakelpieken. Nominale ontlaadstroom In = 20kA (golfvorm 8/20 µs). Maximale piekstroom Imax = 40 kA. Beschermingsniveau Omhoog < 1,5 kV. Visuele statusindicator.
• 16-25mm² veerklemmen: 2 klemmen voor AC-uitgangsaansluiting op huishoudelijk schakelbord. Snelle installatie zonder schroeven, optimale kabelbevestiging.
• Aardklemmenblok: 2 x 16mm² aansluitingen + 5 x 10mm² aansluitingen. Maakt het mogelijk om meerdere apparaten te aarden (omvormer, bliksemafleider, paneelchassis, enz.).

Voorbedraad voordeel: alle componenten worden in de fabriek geassembleerd, bedraad en getest. U bespaart kostbare tijd op locatie en elimineert het risico op bedradingsfouten.

Differentieel type A-APR met hoge immuniteit - essentieel voor PV-omvormers

Het type A-APR (Anti-Perturbation Reinforced) differentieel is speciaal ontworpen voor fotovoltaïsche toepassingen. Dit is waarom het essentieel is:

• Immuniteit voor harmonischen: Omvormers genereren stroomharmonischen die ongewenste uitschakeling kunnen veroorzaken met standaard type A differentiëlen. Het type A-APR filtert deze storingen uit.
• Immuniteit voor DC reststromen: Sommige omvormers kunnen lage DC reststromen injecteren. Het Type A-APR weerstaat deze stromen tot 6 mA DC zonder uitschakeling.
• Maximale systeembeschikbaarheid: vermindert drastisch vals alarm, zodat uw zonneproductie altijd actief blijft.
• Conform regelgeving: Verplicht volgens de norm UTE C15-712-1 voor netgekoppelde fotovoltaïsche installaties.

Verschil met standaard type AC: Een standaard type AC aardlekschakelaar (conventionele huishoudelijke installaties) is NIET geschikt voor PV-omvormers. Deze schakelt onverwacht uit, waardoor uw zonneproductie wordt lamgelegd. De Type A-APR is een verplichte investering voor betrouwbaarheid.

Citel Type 2 Overspanningsbeveiliging

De geïntegreerde overspanningsbeveiliging Type 2 beschermt je installatie tegen destructieve stroompieken:

• Atmosferische oorsprong: Indirecte blikseminslag op het elektriciteitsnetwerk (blikseminslag op een afstand doorgegeven door de leidingen). Genereert pieken van enkele duizenden volt die de UPS en de batterij kunnen vernietigen.
• Manoeuvreerbron: Schakelen van zware inductieve apparatuur (transformatoren, motoren) op het openbare netwerk. Creëert voorbijgaande overspanningen van 1 tot 4 kV.
• Citel technische kenmerken:
  • Nominale ontlaadstroom In: 20 kA (8/20 µs) in overeenstemming met IEC 61643-11
  • Maximale piekstroom Imax: 40 kA (8/20 µs)
  • Beschermingsniveau Omhoog: < 1,5 kV (beperkt de restspanning die op apparatuur wordt overgedragen)
  • Maximale bedrijfsspanning Uc: 275 V AC
  • Visuele statusindicator: groen venster (OK) / rood venster (fout, vervanging vereist)
• Specifieke 20A bescherming: De SN201L 20A stroomonderbreker beschermt de arrester. In het geval van een interne kortsluiting in de arrester (einde levensduur), isoleert de stroomonderbreker deze automatisch zonder de installatie los te koppelen.

Wettelijke verplichting: De norm UTE C15-712-1 vereist een type 2 bliksemafleider op elke fotovoltaïsche installatie die is aangesloten op het elektriciteitsnet in een bliksemrisicozone (vrijwel heel België en Frankrijk).

Volledige technische specificaties

Toepassingen en compatibiliteit met omvormers

De AC 50A overspanningsbeveiliging is ontworpen voor residentiële fotovoltaïsche installaties met een gemiddeld vermogen:

• Vermogen eenfasige omvormer: 8 tot 11,5 kVA (8000 tot 11.500 VA)
• Zonnevermogen: Installaties van 8 tot 14 kWp (afhankelijk van de omvormerovermaat)
• Type installatie: Zelfverbruik met batterijopslag, volledige of gedeeltelijke doorverkoop
• Configuratie: Eenfasige 230V 50Hz netaansluiting

Compatibele omvormers (niet-limitatieve lijst) :

• Deye: SUN-8K-SG01-LP1-EU (8 kVA), SUN-10K-SG02-LP1-EU (10 kVA)
• SolaX: X1-HYBRID 6.0-D G4.1 (6 kVA), X1-HYBRID 8.0-D (8 kVA indien beschikbaar)
• Sofar Solar: HYD 8KTL-3PH (8 kVA enkelfasig), HYD 10KTL-3PH (10 kVA enkelfasig)
• GoodWe: GW8K-ET, GW10K-ET (enkelfasige ET-serie)
• Huawei: SUN2000-8KTL-M1, SUN2000-10KTL-M1
• Fronius: Symo Hybrid 8.0-3-S, Symo Hybrid 10.0-3-S (indien eenfasige aansluiting)

Voorafgaande controle: Controleer of de maximale AC-uitgangsstroom van uw omvormer niet hoger is dan 50A. Raadpleeg het gegevensblad van de omvormer (hoofdstuk "Uitgang" of "AC-uitgang"). Voor een enkelfasige omvormer van 10 kVA: 10.000 VA ÷ 230V = 43,5A → Compatibel.

Installatie en elektrische aansluiting

Vereiste installatie:

• Installatie door een erkend elektricien volgens de normen NF C15-100 (Frankrijk) / RGIE (België).
• Locatie: Dicht bij de omvormer (maximale afstand 3 m aanbevolen). Wandmontage binnen of buiten (IP65).
• Kabeldoorsnede: minimaal 10 mm² voor omvormer-kastverbinding (50A), 10 mm² voor kast-binnenpaneelverbinding.
• Aanbevolen kabel: H07RN-F 3G10 (flexibel neopreen) of U-1000 R2V 3G10 (stijf).
• Bescherming stroomopwaarts: Aansluitingsstroomonderbreker 63A (standaard huisinstallatie).

Aansluitstappen:

1. Montage van de box: Verticale wandmontage. Gebruik de 4 bevestigingspunten. Aanbevolen hoogte: 1,5 m vanaf de vloer.
2. Sluit de omvormer aan op de kast (ingang): Sluit de AC-uitgangen van de omvormer (Fase, Neutraal, Aarde) aan op de ingangsklemmen van de ABB S202L 50A stroomonderbreker. Let op de polariteit.
3. Sluit de kast aan op het huishoudelijk paneel (uitgang): Gebruik veerklemmen van 16-25mm². Kabel 3G10mm² naar stroomonderbreker of hoofdschakelbord.
4. De aarde aansluiten: Sluit de aarde van de omvormer aan op het aardklemblok op de kast. Sluit het aardklemblok aan op de hoofdaardingsstrip (min. 16mm² doorsnede).
5. Controleer de bliksemafleider: Controleer de visuele indicator (moet groen zijn voor ingebruikname).
6. Controleer voor het inschakelen: Controleer alle aansluitingen, geen gestripte kabels, goed vastdraaien van de klemmen. Meet de aardweerstand (< 100Ω).
7. Inbedrijfstelling: Schakel de aansluitingsstroomonderbreker in, dan de 50A stroomonderbreker in de kast, dan de omvormer. Controleer of er geen differentieel tripping optreedt.
8. Functionele test: Simuleer een isolatiefout (differentiële TEST-knop) → moet uitschakelen. Reset.

Professionele tip: Label duidelijk de kabels (Fase, Neutraal, Aarde) en circuits ("Inverter input", "Panel output"). Bewaar een bedradingsschema in de kast voor eenvoudig toekomstig onderhoud.

Raadpleeg ons technisch ondersteuningscentrum voor een gedetailleerde installatiegids met schema's.

Dimensionering en berekening van kabeldoorsneden

Neem de minimale kabeldoorsneden in acht voor een conforme en veilige installatie:

Berekening van spanningsverlies: ΔU (%) = (2 × ρ × L × I) / (S × U) × 100

• ρ = weerstand van koper = 0,0225 Ω.mm²/m (bij 25°C)
• L = enkele lengte (m)
• I = stroom (A)
• S = doorsnede (mm²)
• U = spanning (230V)

Voorbeeld: Omvormer-kastverbinding, L = 5m, I = 50A, S = 16mm².
ΔU = (2 × 0,0225 × 5 × 50) / (16 × 230) × 100 = 0,61% Conform (< 3%)

Gebruik onze kabeldoorsnedecalculator om je installatie nauwkeurig te dimensioneren.

Belgische normen en regelgeving

De AC 50A bliksemafleiderbox voldoet aan alle normen die van toepassing zijn in België en Frankrijk:

• UTE C15-712-1: Specifieke norm voor op het net aangesloten fotovoltaïsche installaties. Vereist in het bijzonder :
  • Differentieel apparaat met hoge immuniteit Type A minimaal (A-APR aanbevolen)
  • Bliksemafleider type 2 in bliksemrisicozones
  • AC-zijscheider of stroomonderbreker
• NF C15-100 / RGIE: Elektrische laagspanningsinstallaties. Legt op :
  • 30mA aardlekbeveiliging voor persoonlijke bescherming
  • Bescherming tegen overstroom (stroomonderbreker)
  • Aarding van alle metalen massa's
• IEC 61643-11: Laagspanningsoverspanningsbeveiligingsnorm. Definieert :
  • Classificatie Type 1, 2, 3
  • Impulsstroomweerstandstests (8/20 µs, 10/350 µs)
  • Beschermingsniveau omhoog
• Synergrid reglement C10/11 (België) : Voorwaarden voor de aansluiting van productie-installaties op het distributienet. Vereist :
  • Beveiliging tegen ontkoppeling
  • Bescherming tegen overstroom en kortsluiting
  • Aarding

CE-markering: Alle componenten (ABB, Citel) zijn voorzien van een CE-markering, als bewijs dat ze voldoen aan de Europese richtlijnen.

Installatie door een erkend installateur: In België moet de installatie worden uitgevoerd door een erkend elektricien om het verplichte conformiteitscertificaat (RGIE-inspectiebezoek) te verkrijgen.

Voor meer informatie over administratieve procedures, zie onze gids over fotovoltaïsche administratieve procedures.

Voordelen van de AC 50A overspanningsbeveiliging voor je zonne-installatie

• Complete alles-in-één oplossing: Alle beveiligingen geïntegreerd in één doos. Je hoeft geen extra componenten aan te schaffen.
• Voorbedraad en getest in de fabriek: Bespaart veel tijd op locatie (tot 2 uur). Geen bedradingsfouten.
• Componenten van topmerken: ABB (wereldleider in schakelapparatuur) en Citel (Franse specialist in bliksemafleiders). Gegarandeerde betrouwbaarheid en lange levensduur.
• Type A-APR differentieel met hoge immuniteit: elimineert hinderlijk uitschakelen. Maximale beschikbaarheid van zonne-energieproductie.
• IP65 voor binnen en buiten: Flexibele installatie. Volledig afgedicht tegen stof en waterstralen. Ideaal voor technische ruimtes, garages en tuinhuisjes.
• Veerklemmen 16-25 mm²: Snelle aansluiting zonder gereedschap. Optimale kabelbevestiging, geen losraken na verloop van tijd.
• Voldoet aan regelgeving 2025: Voldoet aan alle huidige normen (UTE C15-712-1, NF C15-100, RGIE, Synergrid).
• Investeringsbescherming: Beschermt de UPS (€€€), batterijen (€€€€) en het schakelbord effectief tegen stroompieken en elektrische storingen.
• Schaalbaar: Met de 50A kunt u anticiperen op een toekomstige stroomuitbreiding (UPS-vervanging).

Aanbevolen aanvullende producten

Ontdek onze compatibele producten voor een complete en optimale fotovoltaïsche installatie:

Deye 8 kVA eenfasige omvormer

Deye 10 kVA eenfasige omvormer

H07RN-F 10mm² neopreen kabel

50A Schneider stroomonderbreker (reserve)

Hulp nodig bij het dimensioneren van uw installatie? Raadpleeg onze fotovoltaïsche toolbox of neem contact op met onze technische ondersteuning.

Onderhoud en periodieke controles

Voer deze jaarlijkse controles uit om de lange levensduur van je fotovoltaïsche systeem te garanderen:

• Differentiaaltest: druk op de TEST-knop op de ABB → het differentieel moet onmiddellijk uitschakelen. Zo niet, dan is vervanging verplicht.
• Visuele controle van de bliksemafleider: Controleer de statusindicator (groen venster = OK, rood = defect, vervanging vereist).
• Aanspanning van de aansluitingen: Controleer of de aansluitingen goed vastzitten (thermische uitzetting kan de aansluitingen losmaken). Indien nodig vastdraaien.
• Behuizing reinigen: Reinig de binnenkant van de behuizing (stof, spinnenwebben). Controleer op sporen van vocht.
• Aardingscontrole: Meet de weerstand van de aardverbinding (moet < 100Ω blijven). Verbeter de aarding als deze hoger is.

Bliksemafleider vervangen: Een type 2 bliksemafleider heeft een beperkte levensduur (aantal geabsorbeerde pieken). Vervang deze zodra de indicator rood wordt. Wacht nooit te lang: uw UPS en batterij zijn niet langer beschermd.

Levensduur componenten: ABB stroomonderbreker: 20-25 jaar (20.000 handelingen). ABB differentieel: 15-20 jaar (bij regelmatig testen). Citel bliksemafleider: 10-15 jaar (afhankelijk van plaatselijke stormactiviteit).

Bestel nu je AC 50A overspanningsbeveiliging en beveilig je fotovoltaïsche installatie met een professionele oplossing die voldoet aan de 2025 normen!
