Protector contra sobretensiones monofásico AC 50A IP65 - Protección completa para inversores fotovoltaicos de 8 a 10 kVA

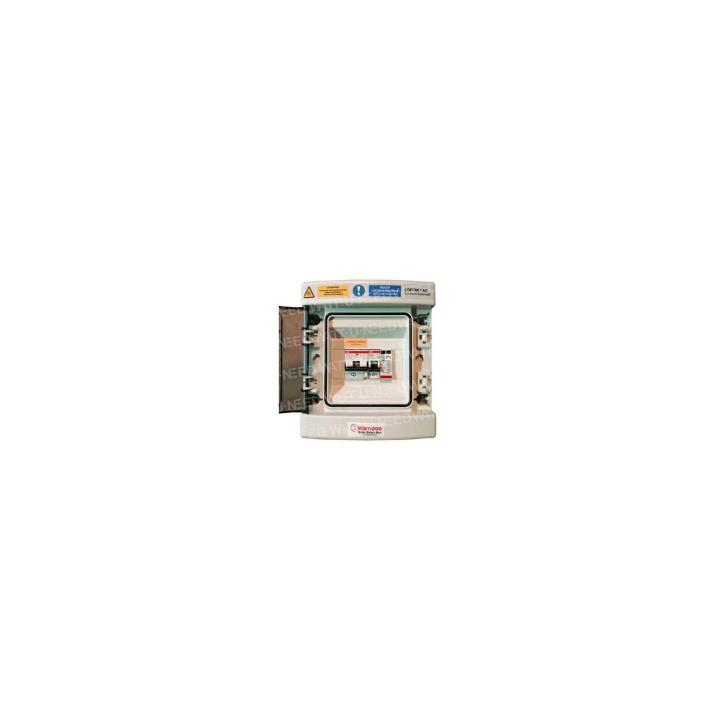

El armario pararrayos monofásico AC 50A (referencia AC50-APR) es una solución de protección eléctrica profesional, completa y precableada para instalaciones fotovoltaicas residenciales con inversores de 8 a 10 kVA. Conforme a la norma UTE C15-712-1, este armario incorpora todos los dispositivos de seguridad obligatorios: disyuntor principal, diferencial de alta inmunidad Tipo A-APR, pararrayos Tipo 2 y protecciones dedicadas.

Diseñada por profesionales para profesionales, esta caja IP65 garantiza una instalación rápida y segura, conforme a las normativas belga (RGIE) y francesa (NF C15-100), y protege el inversor, los acumuladores, el cuadro eléctrico doméstico y a las personas contra sobretensiones, cortocircuitos y fallos de aislamiento.

Composición detallada de la envolvente - Equipos ABB y Citel

La envolvente AC 50A incorpora componentes de marcas reconocidas (ABB, Citel) para ofrecer la máxima fiabilidad:

• Interruptor automático bipolar ABB S202L 50A, curva C: Protección contra sobrecargas y cortocircuitos. Poder de corte 6kA. Curva C adecuada para cargas resistivas e inductivas. Marca de primera calidad para una longevidad garantizada.
• ABB DDA202 63A 30mA Tipo A-APR: Protección de personas contra contactos indirectos. Tipo A-APR especial para inversores fotovoltaicos (alta inmunidad a armónicos y corrientes continuas residuales). Evita disparos accidentales. Poder de corte 4,5kA.
• Interruptor automático de protección contra rayos ABB SN201L 20A curva C: Protege el pararrayos contra sobrecargas. Desconexión automática en caso de caída de rayo. Poder de corte de 4,5kA.
• Protector contra sobretensiones tipo 2 Citel 2P 230V AC: Protege contra sobretensiones atmosféricas (rayos indirectos) y sobretensiones de conmutación. Corriente nominal de descarga In = 20kA (forma de onda 8/20 µs). Corriente máxima de sobretensión Imax = 40kA. Nivel de protección Up < 1,5 kV. Indicador visual de estado.
• Bornes de resorte 16-25mm²: 2 bornes para la conexión de la salida CA al cuadro eléctrico doméstico. Instalación rápida sin tornillos, retención óptima del cable.
• Bloque de terminales de tierra: 2 conexiones de 16 mm² + 5 conexiones de 10 mm². Permite conectar a tierra varios equipos (inversor, pararrayos, chasis del cuadro, etc.).

Ventaja del precableado: todos los componentes se montan, cablean y prueban en fábrica. Se ahorra un tiempo precioso in situ y se elimina el riesgo de errores de cableado.

Diferencial de alta inmunidad tipo A-APR - Esencial para inversores fotovoltaicos

El diferencial Tipo A-APR (Antiperturbación Reforzada) está diseñado específicamente para aplicaciones fotovoltaicas. He aquí por qué es esencial:

• Inmunidad a los armónicos: Los inversores generan armónicos de corriente que pueden provocar disparos no deseados con los diferenciales de tipo A estándar. El Tipo A-APR filtra estas perturbaciones.
• Inmunidad a lascorrientes continuas residuales: Algunos inversores pueden inyectar corrientes continuas residuales bajas. El Tipo A-APR resiste estas corrientes de hasta 6 mA CC sin dispararse.
• Máxima disponibilidad del sistema: Reduce drásticamente los falsos disparos, garantizando que su producción solar permanezca activa en todo momento.
• Cumplimiento de la normativa: Obligatorio según la norma UTE C15-712-1 para instalaciones fotovoltaicas conectadas a la red.

Diferencia con el tipo AC estándar: Un interruptor diferencial de tipo AC estándar (instalaciones domésticas convencionales) NO es adecuado para inversores fotovoltaicos. Se disparará inesperadamente, paralizando su producción solar. El Tipo A-APR es una inversión obligatoria por su fiabilidad.

Protector contra sobretensiones Citel Tipo 2

El protector contra sobre tensiones Tipo 2 integrado protege su instalación contra sobretensiones destructivas:

• Origen atmosférico: Impacto indirecto del rayo en la red eléctrica (impacto del rayo a distancia transmitido por las líneas). Genera sobretensiones de varios miles de voltios que pueden destruir el SAI y la batería.
• Origen de maniobra: Conmutación de equipos inductivos pesados (transformadores, motores) en la red pública. Genera sobretensiones transitorias de 1 a 4 kV.
• Características técnicas Citel:
  • Corriente nominal de descarga In: 20 kA (8/20 µs) según IEC 61643-11
  • Corriente de sobretensión máxima Imax: 40 kA (8/20 µs)
  • Nivel de protección Up: < 1,5 kV (limita la tensión residual transmitida a los equipos)
  • Tensión máxima de funcionamiento Uc: 275 V CA
  • Indicador visual de estado: Ventana verde (OK) / ventana roja (fallo, requiere sustitución)
• Protección dedicada de 20 A: El disyuntor SN201L de 20 A protege el descargador. En caso de cortocircuito interno en el descargador (fin de vida útil), el disyuntor lo aísla automáticamente sin desconectar la instalación.

Obligación reglamentaria: La norma UTE C15-712-1 exige un pararrayos de tipo 2 en toda instalación fotovoltaica conectada a la red en una zona de riesgo de rayos (prácticamente toda Bélgica y Francia).

Especificaciones técnicas completas

Aplicaciones y compatibilidad con inversores

El protector contra sobretensiones AC 50A está diseñado para instalaciones fotovoltaicas residenciales de potencia media:

• Potencia del inversor monofásico: de 8 a 11,5 kVA (de 8000 a 11.500 VA)
• Potencia solar: Instalaciones de 8 a 14 kWp (en función del sobredimensionamiento del inversor)
• Tipo de instalación: Autoconsumo con almacenamiento en baterías, reventa total o parcial
• Configuración: Conexión a red monofásica 230V 50Hz

Inversores compatibles (lista no exhaustiva) :

• Deye: SUN-8K-SG01-LP1-EU (8 kVA), SUN-10K-SG02-LP1-EU (10 kVA)
• SolaX: X1-HYBRID 6.0-D G4.1 (6 kVA), X1-HYBRID 8.0-D (8 kVA si está disponible)
• Sofar Solar: HYD 8KTL-3PH (8 kVA monofásico), HYD 10KTL-3PH (10 kVA monofásico)
• GoodWe: GW8K-ET, GW10K-ET (serie ET monofásica)
• Huawei: SUN2000-8KTL-M1, SUN2000-10KTL-M1
• Fronius: Symo Hybrid 8.0-3-S, Symo Hybrid 10.0-3-S (si la conexión es monofásica)

Comprobación previa: Asegúrese de que la corriente de salida de CA máxima de su inversor no supera los 50 A. Consulte la ficha técnica del inversor (sección "Salida" o "Salida de CA"). Para un inversor monofásico de 10 kVA: 10.000 VA ÷ 230V = 43,5A → Compatible.

Instalación y conexión eléctrica

Requisito previo de instalación:

• Instalación por un electricista cualificado conforme a las normas NF C15-100 (Francia) / RGIE (Bélgica).
• Ubicación: Cerca del inversor (se recomienda una distancia máxima de 3 m). Montaje mural interior o exterior (IP65).
• Sección del cable: 10 mm² mínimo para el enlace inversor-armario (50A), 10 mm² para el enlace armario-panel doméstico.
• Cable recomendado: H07RN-F 3G10 (neopreno flexible) o U-1000 R2V 3G10 (rígido).
• Protección aguas arriba: Disyuntor de conexión 63A (instalación doméstica estándar).

Pasos de conexión:

1. Montaje de la caja: Montaje vertical en la pared. Utilizar los 4 puntos de fijación. Altura recomendada: 1,5 m desde el suelo.
2. Conectar el inversor a la caja (entrada): Conectar las salidas CA del inversor (Fase, Neutro, Tierra) a los bornes de entrada del disyuntor ABB S202L 50A. Respete la polaridad.
3. Conecte el armario al panel doméstico (salida): Utilice terminales de resorte de 16-25mm². Cable 3G10mm² al disyuntor o al cuadro principal.
4. Conectar la toma detierra: Conectar la toma de tierra del inversor al bloque de terminales de tierra del armario. Conecte el bloque de terminales de tierra a la regleta de tierra principal (sección mínima de 16 mm²).
5. Comprobarel pararrayos: Comprobar el indicador visual (debe estar verde antes de la puesta en servicio).
6. Comprobar antes de la puesta en marcha: Comprobar todas las conexiones, ausencia de cables pelados, apriete de bornes. Medir la resistencia de tierra (< 100Ω).
7. Puesta en servicio: Conectar el disyuntor de conexión, luego el disyuntor 50A del armario, luego el inversor. Comprobar que no hay disparos diferenciales.
8. Prueba funcional: Simular un fallo de aislamiento (botón TEST diferencial) → debe dispararse. Rearme.

Consejo profesional: Etiquete claramente los cables (Fase, Neutro, Tierra) y los circuitos ("Entrada inversor", "Salida cuadro"). Guarde un diagrama de cableado en el armario para facilitar el mantenimiento futuro.

Para obtener una guía de instalación detallada con esquemas, consulte nuestro centro de asistencia técnica.

Dimensionado y cálculo de las secciones de los cables

Para una instalación conforme y segura, respete las secciones mínimas de los cables:

Cálculo de la caída de tensión: ΔU (%) = (2 × ρ × L × I) / (S × U) × 100

• ρ = resistividad del cobre = 0,0225 Ω.mm²/m (a 25°C)
• L = longitud individual (m)
• I = corriente (A)
• S = sección (mm²)
• U = tensión (230V)

Ejemplo: conexión inversor-armario, L = 5m, I = 50A, S = 16mm².
ΔU = (2 × 0,0225 × 5 × 50) / (16 × 230) × 100 = 0,61% Conforme (< 3%)

Utilice nuestra calculadora de sección de cable para dimensionar con precisión su instalación.

Normas belgas y cumplimiento de la normativa

La caja pararrayos CA 50A cumple todas las normas aplicables en Bélgica y Francia:

• UTE C15-712-1: Norma específica para las instalaciones fotovoltaicas conectadas a la red. Requiere en particular :
  • Dispositivo diferencial de alta inmunidad Tipo A mínimo (A-APR recomendado)
  • Pararrayos tipo 2 en zonas de riesgo de rayos
  • Seccionador o disyuntor del lado CA
• NF C15-100 / RGIE: Instalaciones eléctricas de baja tensión. Impone :
  • Protección contra las corrientes residuales de 30mA para la protección de las personas
  • Protección contra las sobreintensidades (disyuntor)
  • Puesta a tierra de todas las masas metálicas
• IEC 61643-11: Norma de protección contra sobretensiones de baja tensión. Define :
  • Clasificación Tipo 1, 2, 3
  • Pruebas de resistencia a los impulsos de corriente (8/20 µs, 10/350 µs)
  • Nivel de protección Hasta
• Normativa Synergrid C10/11 (Bélgica) : Condiciones de conexión de las instalaciones de generación a la red de distribución. Impone :
  • Protección de desacoplamiento
  • Protección contra sobreintensidades y cortocircuitos
  • Puesta a tierra

MarcadoCE: Todos los componentes (ABB, Citel) llevan el marcado CE, que certifica el cumplimiento de las directivas europeas.

Instalación por un profesional autorizado: En Bélgica, la instalación debe realizarla un electricista autorizado para obtener el certificado de conformidad obligatorio (visita de inspección RGIE).

Para más información sobre los trámites administrativos, consulte nuestra guía de trámites administrativos fotovoltaicos.

Ventajas del protector de sobretensión CA 50A para su instalación solar

• Solución completa todo en uno: todos los dispositivos de seguridad integrados en una sola caja. No hay que comprar componentes adicionales.
• Precableado y comprobado en fábrica: Ahorra un tiempo considerable in situ (hasta 2 horas). Elimina los errores de cableado.
• Componentes de primeras marcas: ABB (líder mundial en aparamenta) y Citel (especialista francés en pararrayos). Fiabilidad y longevidad garantizadas.
• Diferencial de alta inmunidad tipo A-APR: elimina los disparos molestos. Máxima disponibilidad de la producción solar.
• IP65 interior/exterior: Instalación flexible. Totalmente estanco al polvo y a los chorros de agua. Ideal para salas de equipos, garajes y cobertizos de jardín.
• Terminales de resorte de 16-25 mm²: Conexión rápida sin herramientas. Óptima retención del cable, no se afloja con el tiempo.
• Conforme a la normativa 2025: Cumple todas las normas vigentes (UTE C15-712-1, NF C15-100, RGIE, Synergrid).
• Protección de la inversión: Protege eficazmente el SAI (€€€), las baterías (€€€€) y el cuadro eléctrico contra las sobretensiones y los fallos eléctricos.
• Escalable: El 50A permite anticipar una futura ampliación de potencia (cambio de SAI).
