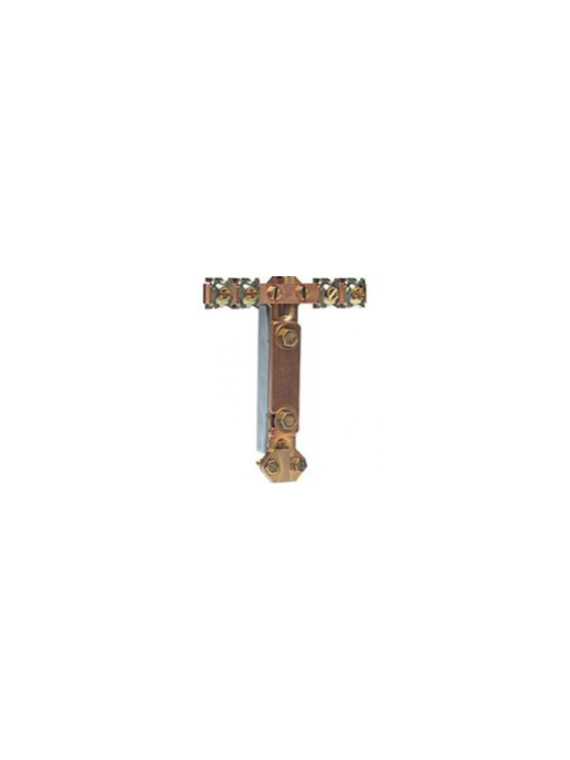

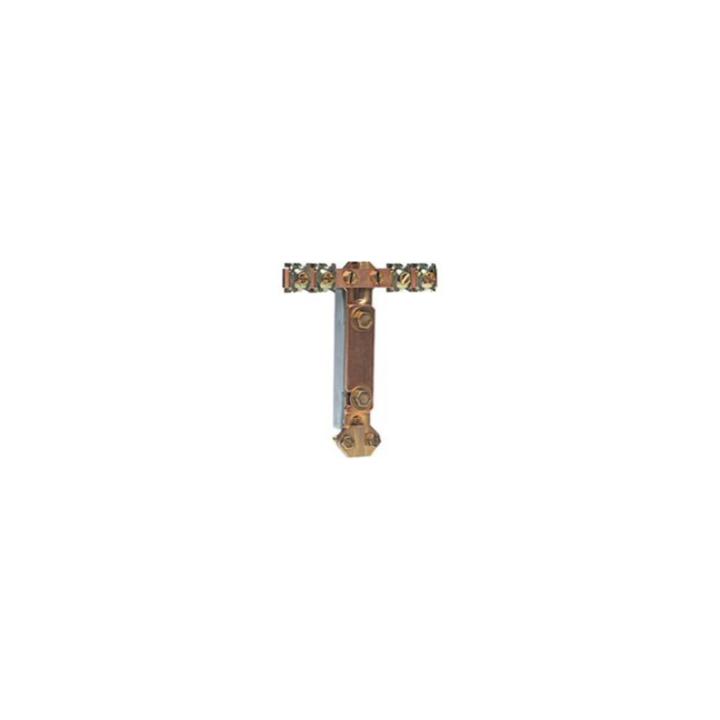

Niederspannungs-Stromschiene T 45x10mm - Kunststoffisolator ohne Platine

Erdungsschaltleiste T 45x10mm - Obligatorische Vorrichtung zur Messung des Erdungswiderstands

Die Erdungsschalterleiste (Bestellnummer BIZ710427) ist ein unverzichtbares Bauteil in jeder elektrischen Anlage im Haushalt, im Gewerbe oder in der Photovoltaik. Sie ist das lösbare Verbindungselement zwischen dem Hauptschutzleiter (Erdungskabel von der Schalttafel) und dem Erdungspfahl (oder der Erdungsschleife).

Ihre Hauptaufgabe besteht darin, die Messung des Erdungswiderstands zu ermöglichen, ohne dass die Kabel physisch getrennt werden müssen. Durch Öffnen der Leiste mit einem Schlüssel oder Schraubenzieher kann der Elektriker oder die Prüfstelle den Erdungsanschluss vom Rest der Installation isolieren und eine genaue Messung mit einem Tellurometer (Erdungsohmmeter) durchführen. Diese Messung ist bei der Abnahme einer neuen Installation und bei den regelmäßigen gesetzlichen Kontrollen vorgeschrieben.

Funktion und Nutzen der Erdungsschaltleiste

Die Erdungsschaltleiste erfüllt mehrere gesetzliche und technische Anforderungen:

• Messung des Erdungswiderstands: Damit lässt sich überprüfen, ob der Widerstand des Erdungsanschlusses den Vorschriften entspricht (≤ 100 Ω für Hausinstallationen, ≤ 30 Ω empfohlen für Installationen mit Blitzableitern). Ohne Leiste müssten die Kabel manuell getrennt werden, ein langwieriger und riskanter Vorgang.
• Überprüfung der Wirksamkeit des Überspannungsschutzes: Überspannungsschutzgeräte vom Typ 1 und Typ 2 benötigen einen niedrigen Erdungswiderstand, um Überspannungen wirksam abzuleiten. Mithilfe der Leiste kann dieser Widerstand regelmäßig überprüft werden.
• Gesetzliche Verpflichtung: Die Norm NF C15-100 (Frankreich) und das RGIE (Belgien) schreiben vor, dass für die gesetzlich vorgeschriebenen Überprüfungen (Abnahme, regelmäßige Kontrolle, Verkauf, Vermietung) eine zugängliche Trennleiste vorhanden sein muss.
• Sicherheit der Beteiligten: Ermöglicht die Isolierung der Erde für spezifische Arbeiten (Hinzufügen zusätzlicher Erdnägel, Reparatur der Erdverbindung usw.) ohne elektrische Gefahr.
• Fehlerdiagnose: Bei einer unerklärlichen Differenzialauslösung kann mithilfe der Leiste getestet werden, ob der Fehler vom Erdungsanschluss oder von der Inneninstallation herrührt.

Messprinzip: Der Elektriker öffnet die Leiste (physische Trennung des Stromkreises) und schließt dann das Tellurometer zwischen den beiden getrennten Teilen an. Das Gerät injiziert einen Prüfstrom und misst den Widerstand. Ein Widerstand ≤ 100 Ω bestätigt die Konformität. Falls höher, müssen zusätzliche Erdspieße hinzugefügt werden.

Technische Merkmale und Design

Diese Niederspannungsschaltleiste zeichnet sich durch ein modernes und sicheres Design aus:

• Hochfeste Kunststoffisolierung: Im Gegensatz zu älteren Leisten mit sichtbarer Metallplatine ist in dieser Leiste eine robuste Kunststoffisolierung integriert, die :
  • Vermeidet das Risiko eines versehentlichen Kontakts mit unter Spannung stehenden Metallteilen (erhöhte Sicherheit).
  • Beseitigt die Gefahr einer Überhitzung durch den Joule-Effekt auf einer schlecht dimensionierten Metallplatine.
  • Widerstandsfähig gegen mechanische Stöße und Vibrationen ist
  • Schützt vor Feuchtigkeit und Korrosion (Außeninstallationen)
• Optimiertes T-Format: Abmessungen 45 + 8 x 10 mm. Die T-Form ermöglicht :
  • Eine optimale Klemmung auf Kabeln mit einem Durchmesser von 4 bis 10 mm (Querschnitte 6 mm² bis 35 mm²).
  • Eine gleichmäßige Verteilung des Klemmdrucks (keine übermäßigen Spannungspunkte).
  • Eine stabile und robuste Wandbefestigung
• Großzügiger Kupferquerschnitt: Innenleiter aus Kupfer mit angepasstem Querschnitt (≥ 35 mm²), um die Fehlerströme (mehrere hundert Ampere während einiger Millisekunden) ohne Erwärmung zu transportieren.
• Mechanisches Abschaltsystem: Klemmschraube mit Vierkant- oder Sechskantkopf (je nach Herstellung). Öffnen/Schließen mit Inbusschlüssel oder Schraubendreher. Robuster Mechanismus, der Hunderten von Betätigungen standhält.
• Ohne integrierte Befestigungsplatte: Schlichtes Design. Die Befestigung erfolgt direkt an der Wand oder in einem speziellen Kasten mit dem mitgelieferten Montagezubehör (Schrauben, Dübel). Vorteil: Kompaktere und flexiblere Installation.

Detaillierte technische Daten

Installation und vorschriftsmäßige Positionierung

Die Positionierung der Erdungsschalterleiste entspricht strengen Vorschriften:

Zulässige Standorte gemäß NF C15-100 und RGIE:

• In der Gaine Technique de Logement (GTL): Bevorzugter Ort in Einfamilienhäusern. Die Leiste wird an der Wand des GTL zwischen der elektrischen Schalttafel und dem Boden befestigt. Empfohlene Höhe: 30 cm vom Boden.
• In derNähe des Erdungspfahls (außen): In Einfamilienhäusern kann die Leiste im Freien in einem wasserdichten Kasten (mindestens IP54) installiert werden, der an der Wand in der Nähe des Punkts, an dem das Erdungskabel in das Gebäude eindringt, befestigt wird.
• In einem technischen Raum: Keller, Garage, Waschküche. Die Leiste muss ohne Demontage von Geräten oder Verschieben von Möbeln zugänglich sein.
• VERBOTEN: In einer bewohnbaren Wohnung (Schlafzimmer, Wohnzimmer), in einem verschlossenen Schrank, unter einer nicht zugänglichen Falltür, in einem nicht zugänglichen Kriechkeller.

Vorgehen bei der Installation:

1. Schalten Sie die allgemeine Stromversorgung aus: Einbindungsschalter in Stellung OFF. Spannungsfreiheit mit VAT prüfen.
2. Bereiten Sie die Kabel vor:
   • Kabel, das von der Schalttafel (Haupterdungsklemme) kommt: Querschnitt mindestens 16 mm² (25 mm² empfohlen).
   • Kabel, das zum Erdspieß (oder zur Erdschleife im Boden) führt: gleicher Querschnitt.
   • Isolieren Sie die Leiter 15 mm ab
3. Die Leiste an der Wand befestigen: 2 bis 4 Löcher bohren (je nach Modell). Dübel einsetzen, die für den Untergrund geeignet sind (Beton, Ziegel, Gipskarton). Schrauben Sie die Leiste fest. Empfohlene Höhe: 30 cm über dem Boden.
4. Kabel anschließen:
   • Das Kabel der Tafel in eine Klemme einführen.
   • Das Kabel des Erdungsstabs in die andere Klemme einführen.
   • Ziehen Sie die Klemmschrauben fest an (Drehmoment: 2-3 N.m, nicht überschreiten, um das Kupfer nicht zu quetschen).
5. Überprüfen Sie den festen Sitz: Ziehen Sie leicht an den Kabeln. Dürfen sich nicht bewegen.
6. Beschriften Sie die Erd ungsschiene: Bringen Sie ein Etikett mit der Aufschrift "ERDUNGSSTRECKE - NICHT ENTFERNEN" an.
7. Erdungsmessung durchführen: Öffne die Erdungsschiene und messe den Erdungswiderstand mit einem Tellurometer. Muss ≤ 100 Ω betragen. Die Leiste wieder schließen.
8. Abschlussprüfung: Den Leitungsschutzschalter wieder einschalten. Prüfen, ob eine Differenzialauslösung vorliegt.

Profitipp: Schützen Sie die Leiste mit einer transparenten Kunststoffabdeckung (separat erhältlich), um versehentliche Manipulationen (Kinder, Tiere) zu verhindern und gleichzeitig eine Sichtkontrolle zu ermöglichen.

Eine detaillierte Installationsanleitung mit Fotos finden Sie in unserem technischen Support-Center.

Messung des Erdungswiderstands - Vorgehensweise

Die Messung des Erdungswiderstands ist ein gesetzlich vorgeschriebener Vorgang. Die Vorgehensweise ist wie folgt:

Benötigte Materialien:

• Digitales oder analoges Tellurometer (Erdungs-Ohmmeter).
• 2 Hilfsheringe (mit dem Tellurometer geliefert).
• Messkabel (mit dem Tellurometer geliefert).
• Inbusschlüssel oder Schlitzschraubendreher (zum Öffnen des Stegs).

Messverfahren (62%-Methode):

1. Trennsteg öffnen: Inbusschlüssel oder Schraubendreher in die Trennschraube einführen. Herausdrehen, bis die beiden Teile vollständig getrennt sind. Prüfe die Trennung mit einem Multimeter (unendlicher Widerstand zwischen den beiden Anschlüssen).
2. Schlagen Sie die Hilfspfähle ein:
   • Spannungspflock (H): ca. 25 m vom zu prüfenden Erdungspflock entfernt.
   • Strompfahl (S): ca. 40 m vom zu testenden Erdpfahl entfernt (62%-Methode: Der H-Pfahl ist 62% des Abstands zwischen dem Haupt- und dem S-Pfahl entfernt).
3. Tellurometer anschließen:
   • Klemme E (Erde): an der Klemme der Leiste auf der Seite des Erdungspfahls.
   • Klemme H (Spannung): am Hilfspfahl H
   • Klemme S (Strom): an der Hilfsstange S
4. Messung durchführen: Starte die Messung am Tellurometer. Das Gerät injiziert einen Teststrom und zeigt den Widerstand in Ohm (Ω) an. Warte, bis sich der Wert stabilisiert hat (einige Sekunden).
5. Interpretiere das Ergebnis:
   • ≤ 30 Ω: Ausgezeichnet (empfohlen für Installationen mit Blitzableiter).
   • 30-50 Ω : Gut (akzeptabel für Hausinstallationen).
   • 50-100 Ω : Akzeptabel (obere gesetzliche Grenze).
   • > 100 Ω: Nicht konform. Fügen Sie parallel zusätzliche Erdspieße hinzu oder verbessern Sie die Bodenqualität (Bentonit, Salz).
6. Schließen Sie die Leiste wieder: Drehen Sie die Trennschraube wieder ein, bis sich die beiden Metallteile sauber berühren. Ziehen Sie sie fest an (Drehmoment 2-3 N.m).
7. Messung protokollieren: Den Wert in das Nachweisheft für die elektrische Anlage eintragen. Obligatorisch für die gesetzlichen Kontrollen.

Häufigkeit der Messungen: Die Messung ist bei der Erstabnahme (Neuinstallation) und danach alle 5 Jahre für Haushaltsinstallationen vorgeschrieben (RGIE Belgien). Empfohlen alle 2-3 Jahre für Photovoltaikanlagen mit Blitzableiter.

Bedeutung für Photovoltaikanlagen

Die Erdungsunterbrechungsleiste ist besonders kritisch für Solaranlagen :

• Erdungder Modulrahmen: Die Metallstrukturen, die die Solarmodule tragen, müssen geerdet sein. Mithilfe der Leiste kann überprüft werden, ob diese Verbindung wirksam ist (niedriger Widerstand).
• DC-Blitzschutz: DC-Blitzableiter (auf der Seite der Paneele) leiten Überspannungen in die Erde ab. Ein hoher Erdungswiderstand (> 30 Ω) reduziert die Wirksamkeit des Ableiters erheblich und gefährdet den Wechselrichter und die Batterien.
• AC-Blitzschutz: AC-Ableiter (netzseitig) benötigen ebenfalls eine wirksame Erdung, um Blitzströme abzuleiten. Empfohlener Widerstand: ≤ 10 Ω für Blitzableiter Typ 1, ≤ 30 Ω für Blitzableiter Typ 2.
• Konformität UTE C15-712-1: Die französische Photovoltaiknorm schreibt eine Erdungsmessung bei der Abnahme und eine regelmäßige Kontrolle vor. Die Erdungsleiste ist für diese Messungen vorgeschrieben.
• Brandverhütung: Eine schlechte Erdung kann zu Lichtbögen in Metallstrukturen führen (Kriechströme, Isolationsfehler). Mithilfe der Erdungsschiene können diese Fehler erkannt werden, bevor sie eskalieren.
• Sicherheit von Personen: Die Solarmodule bleiben auch bei ausgeschaltetem Leistungsschalter unter Spannung (Gleichspannung auf der Seite der Module). Die Erde schützt vor indirekten Kontakten (Metallrahmen, die aufgrund eines Isolationsfehlers unter Spannung stehen).

Empfohlene Widerstandswerte je nach Installation:

Um Ihre Erdungsanlage richtig zu dimensionieren, konsultieren Sie unseren Erdungsrechner.

Normen und Einhaltung gesetzlicher Vorschriften

Die Erdungsleiste wird durch mehrere Normen geregelt:

• NF C15-100 (Frankreich): Norme installations électriques basse tension. Erfordert:
  • Vorhandensein einer zugänglichen Erdungsleiste.
  • Installationshöhe: mindestens 30 cm über dem Boden.
  • Messung des Erdungswiderstands beim Empfang (≤ 100 Ω).
  • Querschnitt Hauptschutzleiter: mindestens 16 mm² (25 mm² bei einer Länge von > 25 m)
• RGIE (Belgien): Allgemeine Verordnung über elektrische Anlagen. Schreibt vor:
  • Trennleiste für jede Installation vorgeschrieben.
  • Erdungsmessung bei der Abnahme und alle 5 Jahre (regelmäßige Kontrolle).
  • Widerstand ≤ 30 Ω für Haushaltsinstallationen (Empfehlung).
  • Konformitätsbescheinigung, die von einer zugelassenen Stelle (Vinçotte, BCCA, AIB usw.) ausgestellt wird.
• UTE C15-712-1 (Photovoltaik): Spezifische Norm für Photovoltaikanlagen. Impose:
  • Messung des Erdungswiderstands bei der Inbetriebnahme.
  • Widerstand ≤ 30 Ω empfohlen für Wirksamkeit Blitzableiter Typ 2.
  • Erdung aller Metallmassen (Panelrahmen, Gehäuse)
• IEC 60364 (International): Internationale Referenznorm für elektrische Installationen. Legt die Grundsätze für die Erdung und den Schutz vor elektrischen Schlägen fest.

Gesetzliche Kontrollen: In Belgien muss die elektrische Anlage bei der Erstabnahme und danach alle 5 Jahre (25 Jahre bei neueren Neuanlagen) von einer zugelassenen Stelle kontrolliert werden. Der Prüfer überprüft systematisch das Vorhandensein der Trennleiste und führt eine Messung des Erdungswiderstands durch.

Weitere Informationen zu den Photovoltaiknormen finden Sie in unserem Leitfaden zu den Photovoltaiknormen.

Vorteile dieser Niederspannungsschaltleiste

• Hochsichere Kunststoffisolierung: Beseitigt das Risiko eines versehentlichen Kontakts und einer Überhitzung. Sicherer als Modelle mit freiliegender Metallplatine.
• Ohne Befestigungsplatine: Kompaktere und flexiblere Installation. Weniger Platzbedarf im Kabelkanal oder in einem Gehäuse.
• Optimiertes T-Format: Akzeptiert Kabel von 4 bis 10 mm (Querschnitte 6-35 mm²). Kompatibel mit den meisten Installationen in Wohn- und Geschäftsgebäuden.
• Einfaches Öffnen/Schließen: Inbusschlüssel oder Schlitzschraubendreher. Es sind keine Spezialwerkzeuge erforderlich.
• Maximale Haltbarkeit: Leiter aus elektrolytischem Kupfer, Schrauben aus verzinktem Stahl oder Messing. Beständig gegen Korrosion und Vibrationen.
• Entspricht denNormen 2025: Erfüllt die Anforderungen von NF C15-100, RGIE, UTE C15-712-1.
• Preis-Leistungs-Verhältnis: Kostengünstige Lösung für eine vorgeschriebene regulatorische Komponente.
• Innen- oder Außeninstallation: UV- und witterungsbeständiger Kunststoff (in wasserdichtem Gehäuse).
• Vielseitigkeit: Geeignet für Haushalts-, Gewerbe-, Leichtindustrie- und Photovoltaikanlagen.

Empfohlene Zusatzprodukte

Für eine vollständige und konforme Erdungsanlage finden Sie hier unsere kompatiblen Produkte :

Erdungspfahl Stahl verkupfert 150 cm

Blitzschutzkasten DC 20A

Blitzschutzkasten AC 50A einphasig

Blitzschutzkasten AC 2 Eingänge

Brauchen Sie Hilfe bei der Dimensionierung Ihrer Erdungsanlage? Sehen Sie sich unsere Photovoltaik-Toolbox an oder wenden Sie sich an unseren technischen Support.

Wartung und regelmäßige Überprüfungen

Um die Wirksamkeit Ihrer Erdungsanlage zu gewährleisten :

• Jährliche Sichtprüfung: Überprüfen Sie die Anschlüsse auf Korrosion, den Zustand der Kabel (keine sichtbare Oxidation des Kupfers) und das Anziehen der Schrauben (keine Lockerung).
• Widerstandsmessung alle 5 Jahre: Obligatorisch RGIE Belgien. Empfohlen alle 2-3 Jahre für Photovoltaikanlagen.
• Nach einem starken Gewitter: Sichtprüfung der Klemmleiste. Wenn eine unerklärliche Differenzialauslösung vorliegt, messen Sie den Erdungswiderstand (mögliche Beschädigung des Erdungsanschlusses nach einem indirekten Blitzeinschlag).
• Nachziehen der Verbindungen: Ziehen Sie alle 2-3 Jahre die Kabelklemmschrauben leicht an (Wärmeausdehnung kann die Verbindungen lockern). Dabei nicht zu viel Kraft anwenden (Gefahr des Quetschens des Kupfers).
• Reinigung: Reinigen Sie die Außenseite der Leiste (Staub, Spinnweben). Verwenden Sie niemals aggressive Chemikalien (Gefahr der Beschädigung des Kunststoffs).

Austausch des Stegs: Wenn die Anschlüsse stark korrodieren, der Kunststoff Risse aufweist oder die Kabel nicht mehr richtig festgezogen werden können, muss der Steg ausgetauscht werden. Normale Lebensdauer: 20-30 Jahre.
