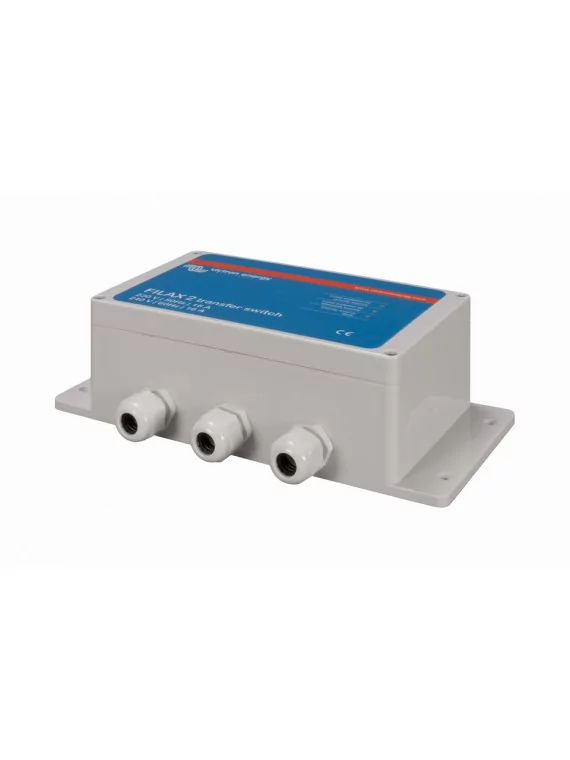

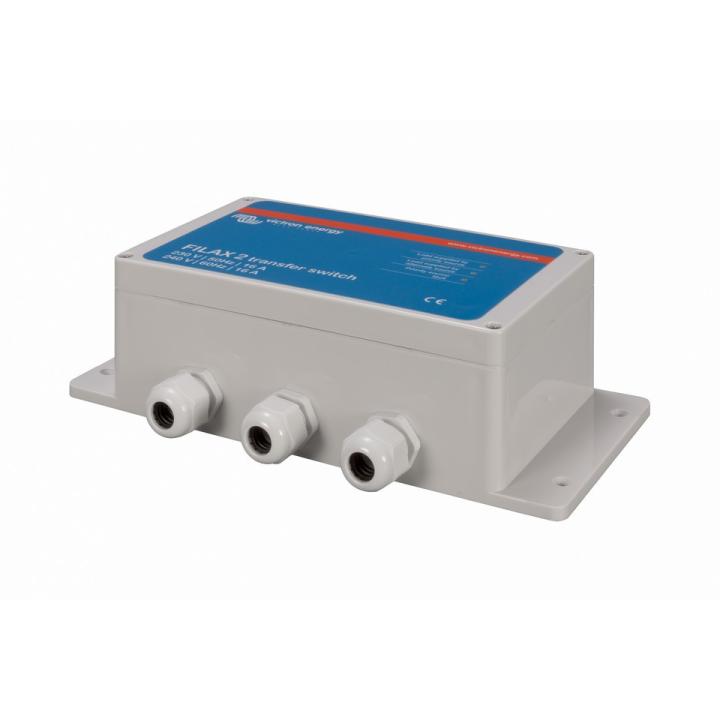

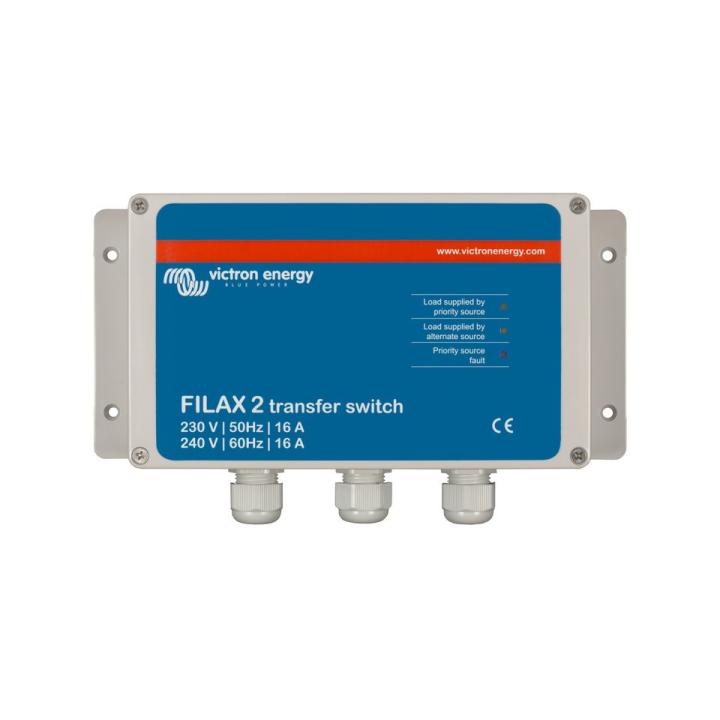

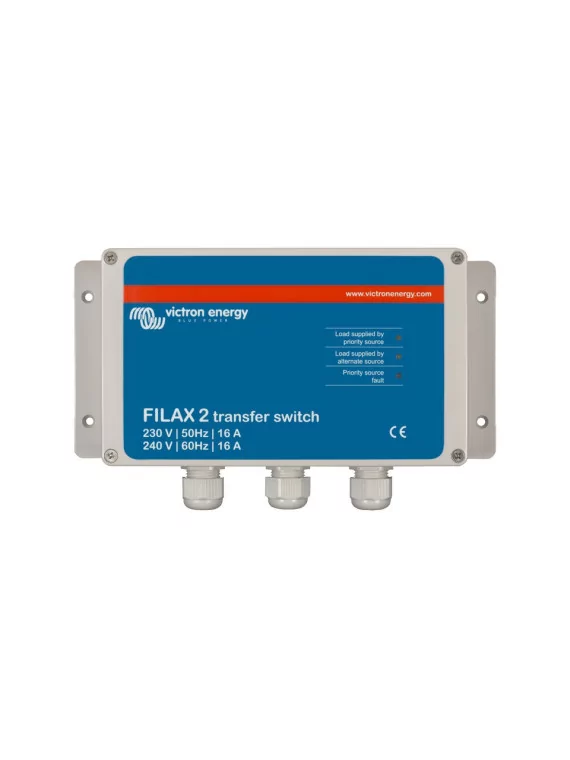

Omkeerschakelaar Victron Filax 2 - 230V / 50Hz

Filax-2: de ultrasnelle omschakelaar

Filax is ontworpen om gevoelige of kritische belastingen, zoals computers, industriële regelapparatuur of moderne vrijetijdsapparatuur, van de ene wisselstroombron naar de andere te schakelen. De alternatieve bron is meestal een converter. Met een schakeltijd van minder dan 20 milliseconden blijven gevoelige belastingen zonder onderbreking werken. Filax is niet ontworpen om huishoudelijke apparaten met een hoog vermogen te voeden, zoals wasmachines of elektromotoren.

Overgang met open overgang

De Filax is een open overgangstransferschakelaar (BBM-overdracht) met een maximale overdrachtstijd van de belasting van 16 ms. De belasting wordt over het algemeen gevoed door de prioritaire bron en wordt overgedragen naar de alternatieve bron als :

-de spanning van de prioritaire bron onder de drempelwaarde zakt.

-De frequentie van de prioritaire bron daalt tot onder de drempelwaarde voor de lage frequentie of stijgt tot boven de drempelwaarde voor de hoge frequentie.

De omgekeerde overdracht van de wisselstroombron naar de prioritaire bron begint wanneer de prioritaire bron gedurende 30 seconden binnen de omgekeerde schakellimieten van spanning en frequentie heeft gewerkt.

Installatie

- Installeer de Filax in een goed geventileerde ruimte.

- De ingangskabels van de generator/netstroom, de omvormer en de uitgangskabels naar de apparaten moeten worden aangesloten volgens het aansluitschema.

- Als er een belasting van minder dan 850 Watt wordt aangesloten, moeten de jumpers worden verwijderd.

- De frequentie (50 Hz of 60 Hz) wordt ingesteld met een jumper. 50 Hz zonder jumper geïnstalleerd. 60 Hz met jumper geïnstalleerd (zie foto) Als de jumper niet is ingesteld voor de frequentie, zullen de spanningsschakeldrempels onjuist zijn.

- Beide ingangen moeten worden beveiligd tegen stroomniveaus van meer dan 16 A.

- De voorkant van de doos wordt bevestigd met de vier meegeleverde schroeven.

- Filax is nu klaar voor gebruik.
