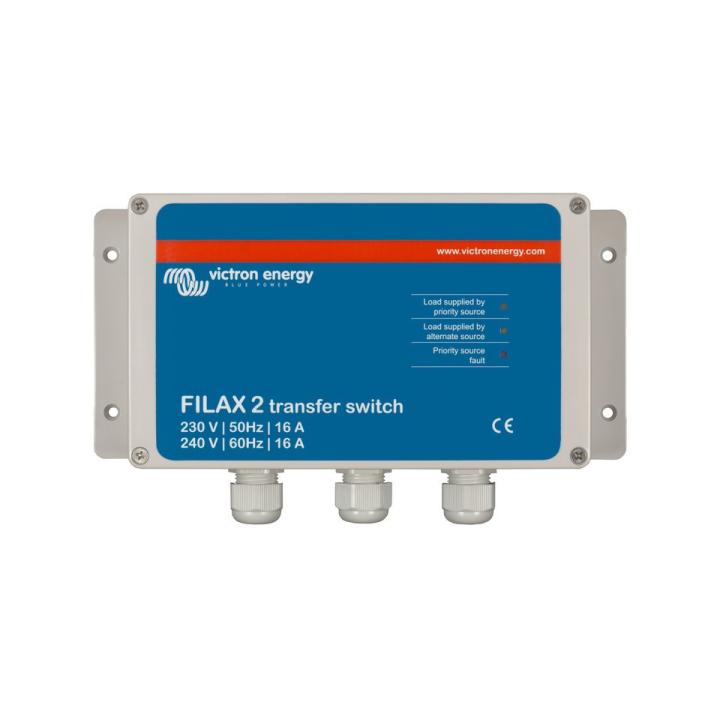

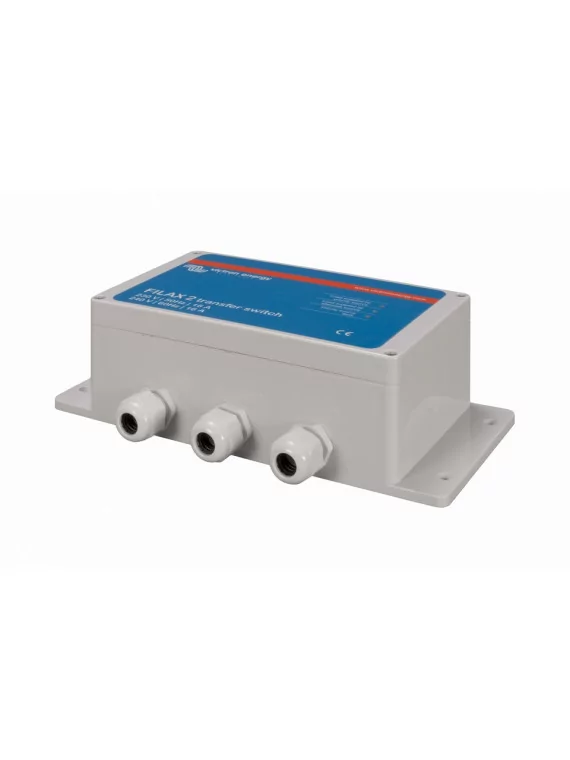

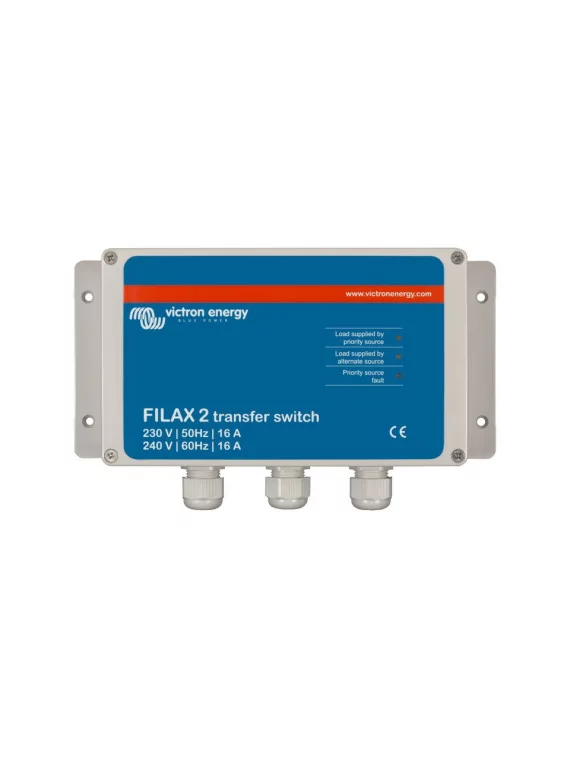

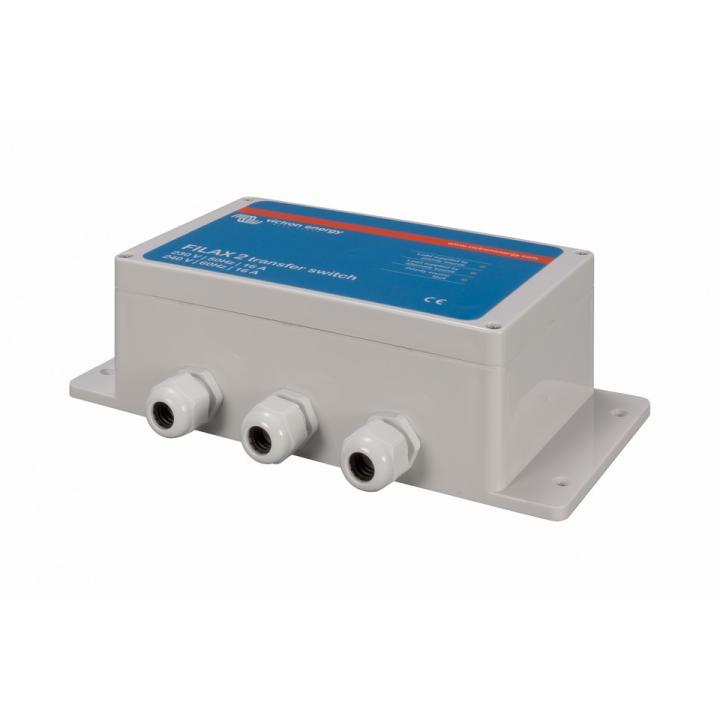

Interruptor de transferencia Victron Filax 2 - 230V / 50Hz

Filax-2: el conmutador de transferencia ultrarrápido

Filax ha sido diseñado para conmutar cargas sensibles o críticas, como ordenadores, equipos de control industrial o modernos equipos de ocio, de una fuente de CA a otra.La fuente prioritaria suele ser la red eléctrica, un generador o la toma de tierra. La fuente alternativa suele ser un convertidor. Con un tiempo de conmutación inferior a 20 milisegundos, las cargas sensibles seguirán funcionando sin interrupción. Filax no está diseñado para alimentar electrodomésticos de gran potencia, como lavadoras o motores eléctricos.

Transferencia de transición abierta

El Filax es un interruptor de transferencia de transición abierta (transferencia BBM) con un tiempo máximo de transferencia de carga de 16 ms. La carga se alimenta generalmente de la fuente prioritaria, y se transfiere a la fuente alternativa si :

-La tensión de la fuente prioritaria cae por debajo del valor umbral.

-La frecuencia de la fuente prioritaria cae por debajo del valor umbral para la baja frecuencia, o sube por encima del valor umbral para la alta frecuencia.

La transferencia inversa de la fuente de CA a la fuente prioritaria comienza cuando la fuente prioritaria ha estado funcionando dentro de los límites de conmutación inversa de tensión y frecuencia durante 30 s.

Instalación

- Instale el Filax en una zona bien ventilada.

- Los cables de entrada del generador/main, el inversor y los cables de salida hacia los aparatos deben conectarse de acuerdo con el esquema eléctrico.

- Si se conecta una carga inferior a 850 vatios, deben retirarse los puentes.

- La frecuencia (50 Hz o 60 Hz) se ajusta con un puente. 50 Hz sin puente instalado. 60 Hz con puente instalado (ver foto) Si el puente no está configurado para la frecuencia, los umbrales de conmutación de tensión serán incorrectos.

- Ambas entradas deben estar protegidas contra niveles de corriente superiores a 16 A.

- El frontal de la caja se fija con los cuatro tornillos suministrados.

- Filax ya está listo para su uso.
