Busbar 500A DC-verdeelkast - Complete oplossing met 4 vermogensschakelaars 125A

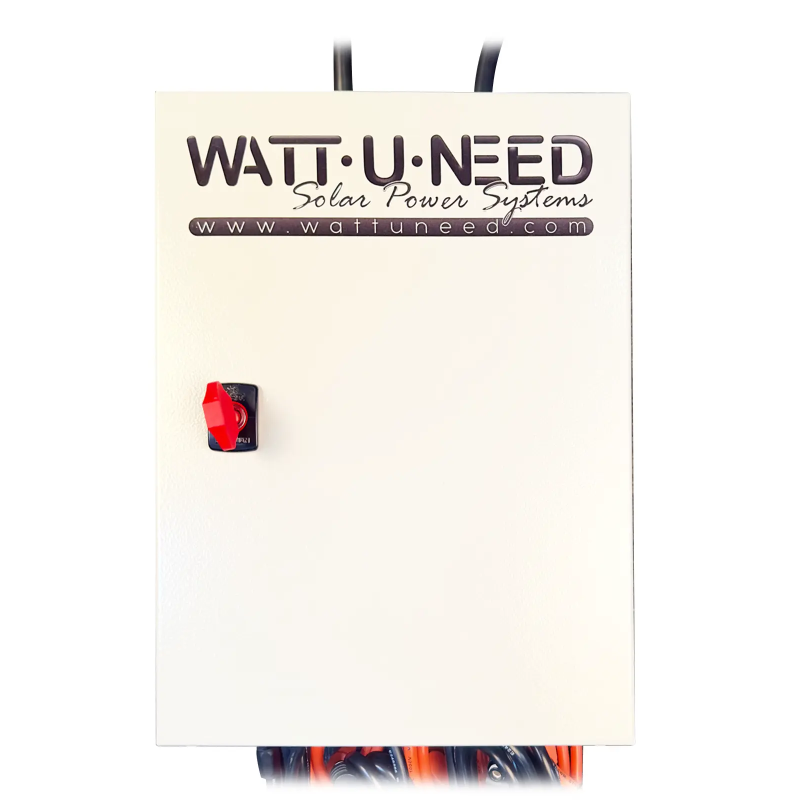

De Busbar 500A DC-verdeelkast is een professionele, gebruiksklare oplossing voor het centraliseren en beveiligen van de DC-distributie in fotovoltaïsche installaties met een gemiddeld tot hoog vermogen. Deze doos wordt compleet geleverd met 2 koperen staven (positieve en negatieve busbars) en 4 DC-vermogensschakelaars van 125A en kan worden gebruikt om maximaal 4 accucircuits of omvormers in alle veiligheid aan te sluiten.

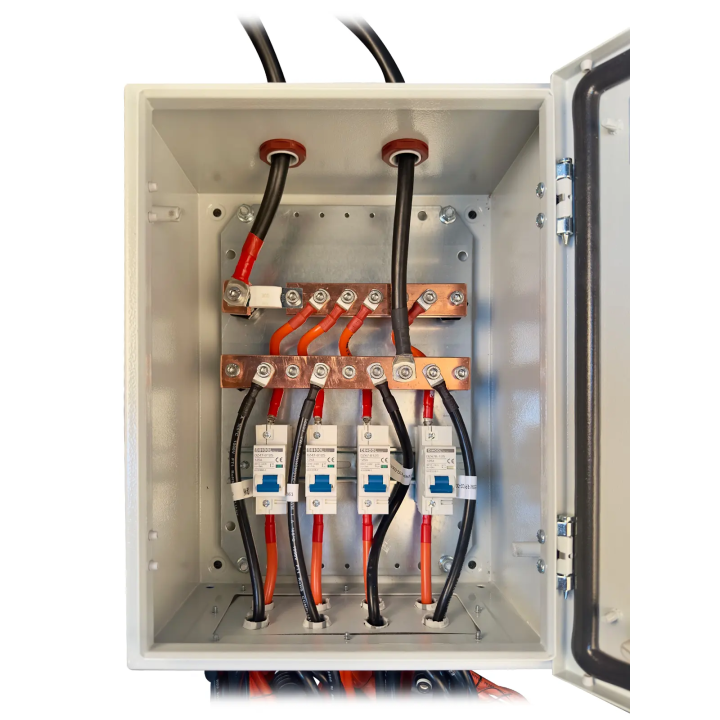

Inhoud van de doos - kant-en-klare oplossing

De box wordt volledig uitgerust en installatieklaar geleverd:

• 2 koperen stroomrails: positieve stroomrail + negatieve stroomrail voor 500 A distributie
• 4 DC 125A stroomonderbrekers: individuele beveiliging voor elke feeder (herinstelbaar)
• IP65-behuizing: volledige bescherming tegen stof en spatwater
• Aansluitklemmen: Grote doorsnede voor 35-70 mm² kabels
• Batterij en aansluitkabels inbegrepen
• Muurbevestigingen: Montagesysteem inbegrepen

Wat is een stroomrail en hoe werkt deze?

Een stroomrail is een koperen geleider die wordt gebruikt om elektrische stroom vanaf een centraal punt parallel te verdelen over verschillende circuits. Deze doos bevat :

• Positieve stroomrail (stroomrail +): verdeelt de stroom naar 4 stroomonderbrekers 125A
• Negatieve stroomrail (stroomrail -): Gemeenschappelijke retour voor de 4 kringen
• 4 stroomonderbrekers 125A: Elke stroomonderbreker beveiligt een onafhankelijke stroomtoevoer.

Werkingsprincipe : De batterijen worden aangesloten op de ingang van de rail (+ en -). De stroom wordt vervolgens gedistribueerd naar 4 circuits die afzonderlijk worden beschermd door vermogenschakelaars van 125A, die omvormers of andere apparatuur voeden.

Typische toepassingen en configuraties

Deze kast met 4 x 125A stroomonderbrekers kan worden gebruikt in een aantal professionele configuraties:

Sizing en ondersteund vermogen

Met 4 vermogenschakelaars van elk 125A kan de kast :

Concreet voorbeeld: In 48V kunt u 4 omvormers van elk 6 kVA (d.w.z. 24 kVA totaal) of 4 accupacks met 125A individuele beveiliging per pack aansluiten.

Voordelen van geïntegreerde 125A DC-vermogensschakelaars

De 4 geïntegreerde 125A DC stroomonderbrekers bieden verschillende voordelen ten opzichte van traditionele zekeringen:

Dubbel railsysteem: positief en negatief

De behuizing bevat twee afzonderlijke koperen stroomrails:

• Positieve stroomrail (+): ingangsaansluiting van pool + accu's → verdeling naar 4 stroomonderbrekers 125A
• Negatieve stroomrail (-): ingangsaansluiting van pool - accu's → retourverdeling naar 4 stroomkringen

Deze dubbele railconfiguratie garandeert :

• Perfecte stroombalancering op alle voedingen
• Minimale ohmse verliezen (koper met hoge doorsnede)
• Geen enkel storingspunt
• Symmetrische en professionele bedrading

Inbedrijfstelling

1. Controleer of alle stroomonderbrekers op OFF staan
2. Sluit alle kabels aan (batterijen en omvormers)
3. Controleer de polariteit (+ rood, - zwart)
4. Zet de stroomonderbrekers één voor één AAN
5. Controleer of elk circuit correct werkt

Voor een volledige handleiding, zie onze parallelle installatiehandleiding voor zonnebatterijen.

Maximale bescherming en veiligheid

De kast biedt verschillende beschermingsniveaus:

• 4 DC 125A stroomonderbrekers: overbelastings- en kortsluitingsbeveiliging per voeding
• 4kA onderbrekingscapaciteit: effectieve bescherming tegen kortsluiting
• Handmatige reset: geen gevaar door automatische reset
• Galvanische scheiding: elk circuit elektrisch geïsoleerd
• IP65-behuizing: totale bescherming tegen stof en spatwater
• Grote koperen rail: Geen oververhitting tot 500A

Voorbeeld van een echte installatie

Configuratie van 4 Pylontech US5000 accu's (48V 100Ah) met 2 omvormers:

• Ingang kast: 4 accu's parallel = 48V 400Ah (19,2 kWh) via 70 mm² kabels
• Vermogensschakelaar 1: WKS Evo Circle PRO 6.5kVa n°1 UPS (50 mm² kabel)
• Vermogenschakelaar 2: Omvormer WKS Evo Circle PRO 6,5kVa n°2 (50 mm² kabel)
• Vermogensschakelaar 3: DC-DC lader of hulpomvormer (35 mm² kabel)
• Vermogenschakelaar 4: Reserve voor toekomstige uitbreiding

Deze configuratie levert een totaal vermogen van 10 kVA parallel met individuele beveiliging voor elk apparaat.

Voordelen van het railsysteem met vermogensschakelaars

Vergelijking met traditionele installatie:

Technische kenmerken van de vermogensautomaten van 125 A

De 4 geïntegreerde 125A DC-vermogensschakelaars bieden :

• Nominale stroom: 125A DC continu
• Maximale spanning: 250V DC
• Breekcapaciteit: 4kA
• Type: handmatig herinstelbaar
• Levensduur: 10.000 mechanische cycli
• Conformiteit: IEC/EN 60947-2

Voor meer informatie over DC-vermogensschakelaars, zie onze 125A automatische vermogensschakelaar productkaart.

Onderhoud en service

De railkast met vermogenschakelaars vereist minimaal onderhoud:

• Maandelijks: Visuele controle van de algemene toestand en de vermogenschakelaars
• Driemaandelijks: Handmatige test van de 4 vermogensschakelaars (uitschakelen/resetten)
• Jaarlijks: Alle aansluitingen vastdraaien (koppel 2,5-3 Nm)
• Jaarlijks: Controleer de kasttemperatuur tijdens bedrijf (thermografie indien mogelijk)

Waarom kiezen voor deze railkast?

Professionele alles-in-één oplossing :

• Kostenbesparend: 4 x 125A stroomonderbrekers inbegrepen
• Tijdsbesparing: vereenvoudigde installatie vs. traditionele bedrading
• Betrouwbaarheid: Professionele componenten, massief koperen rail
• Veiligheid: Individuele beveiliging per circuit, IP65-behuizing
• Schaalbaarheid: Eenvoudig circuits toevoegen/verwijderen
• Conformiteit: Installatie volgens elektrische normen
