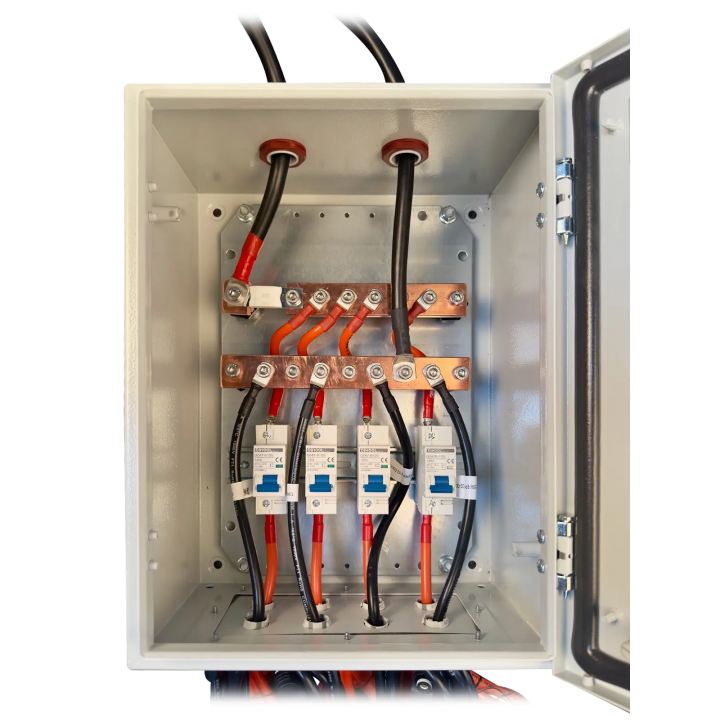

DC-Verteilerkasten 500A Busbar

DC-Verteilerkasten 500A Busbar - Komplettlösung mit 4 x 125A Leistungsschaltern.

Der DC-Verteilerkasten Busbar 500A ist eine professionelle, sofort einsatzbereite Lösung zur Zentralisierung und Sicherung der Gleichstromverteilung in Photovoltaikanlagen mit mittlerer bis hoher Leistung. Er wird komplett mit 2 Kupferschienen (positive und negative Busbar) und 4 DC-Trennschaltern 125A geliefert und ermöglicht den sicheren Anschluss von bis zu 4 Batteriekreisen oder Wechselrichtern.

Inhalt des Kastens - Schlüsselfertige Lösung.

Der Schrank wird komplett ausgestattet und installationsbereit geliefert:

• 2 Kupferschienen (Busbar): Positive Schiene + negative Schiene für die Verteilung 500A.
• 4 DC-Leistungsschalter 125A: Individueller Schutz für jeden Abgang (rückstellbar).
• IP65-Gehäuse: Vollständiger Schutz gegen Staub und Spritzwasser.
• Anschlussklemmen: Hoher Querschnitt für Kabel 35-70 mm².
• Batterie- und Anschlusskabel enthalten
• Wandbefestigungen: Montagesystem im Lieferumfang enthalten.

Was ist eine Busbar und wie funktioniert dieses Gehäuse?

Eine Sammelschiene (oder Busbar ) ist eine leitende Kupferschiene, die es ermöglicht, elektrischen Strom von einem zentralen Punkt aus auf mehrere parallele Stromkreise zu verteilen. Dieser Kasten besteht aus :

• Positive Schiene (Sammelschiene +): Verteilt den Strom zu 4 Leistungsschaltern 125 A.
• Minusschiene (busbar -): Gemeinsamer Rücklauf für die 4 Stromkreise.
• 4 Leistungsschalter 125A: Jeder Leistungsschalter schützt einen unabhängigen Abgang.

Funktionsprinzip : Die Batterien werden an den Eingang der Sammelschiene (+ und -) angeschlossen. Der Strom wird dann auf 4 Stromkreise verteilt, die einzeln durch die 125A-Leistungsschalter geschützt sind und Wechselrichter oder andere Geräte versorgen.

Typische Anwendungen und Konfigurationen

Dieser Schaltschrank mit 4 125A-Leistungsschaltern ermöglicht mehrere professionelle Konfigurationen:

Dimensionierung und unterstützte Leistung

Mit 4 Leistungsschaltern zu je 125A kann der Kasten :

Konkretes Beispiel: Bei 48 V können Sie 4 Wechselrichter mit je 6 kVA (d. h. insgesamt 24 kVA) oder 4 Batteriepacks mit einem individuellen 125-A-Schutz pro Pack anschließen.

Vorteile der integrierten DC 125A-Schutzschalter

Die 4 enthaltenen 125A-DC-Schutzschalter bieten mehrere Vorteile gegenüber herkömmlichen Sicherungen:

Doppeltes Busbar-System: positiv und negativ.

Im Gehäuse sind zwei separate Kupferbars integriert:

• Positive (+) Busbar: Eingangsverbindung von Pol + Batterien → Verteilung zu 4 125A-Schutzschaltern.
• Negative Sammelschiene (-): Eingangsverbindung von Pol - Batterien → Verteilung zurück zu 4 Stromkreisen.

Diese doppelte Busbar-Konfiguration garantiert :

• Perfekter Stromausgleich auf allen Abzweigen.
• Minimale ohmsche Verluste (Kupfer mit hohem Querschnitt).
• Keine einzelnen Fehlerpunkte
• Symmetrische und professionelle Verkabelung

Inbetriebnahme

1. Sicherstellen, dass alle Schutzschalter auf OFF stehen.
2. Schließen Sie alle Kabel (Batterien und Wechselrichter) an.
3. Die Polarität überprüfen (+ rot, - schwarz).
4. Schalten Sie die Schutzschalter nacheinander in die Position ON.
5. Prüfen Sie, ob jeder Stromkreis ordnungsgemäß funktioniert.

Eine vollständige Anleitung finden Sie in unserer Anleitung zur Installation von parallel geschalteten Solarbatterien.

Maximaler Schutz und Sicherheit

Der Kasten bietet mehrere Schutzstufen:

• 4 DC-Leistungsschalter 125A: Überlast- und Kurzschlussschutz pro Abgang.
• Schaltleistung4kA: Effektiver Schutz vor Kurzschlüssen.
• Manuelle Rückstellung: Keine Gefährdung durch automatisches Wiedereinschalten.
• Galvanische Trennung: Jeder Stromkreis elektrisch isoliert.
• IP65-Gehäuse: Vollständiger Staub- und Spritzwasserschutz.
• Dimensionierte Kupfersammelschiene: Keine Erwärmung bis 500 A.

Beispiel für eine reale Installation

Konfiguration 4 Batterien Pylontech US5000 (48V 100Ah) mit 2 Wechselrichtern :

• Eingang Schaltschrank: 4 Batterien parallel = 48V 400Ah (19,2 kWh) über 70 mm² Kabel.
• Schutzschalter 1: Wechselrichter WKS Evo Circle PRO 6,5kVa Nr. 1 (50 mm² Kabel).
• Schutzschalter 2: Wechselrichter WKS Evo Circle PRO 6,5kVa Nr. 2 (50 mm² Kabel).
• Schutzschalter 3: DC-DC-Ladegerät oder Hilfswandler (Kabel 35 mm²).
• Leistungsschalter 4: Reserve für zukünftige Erweiterungen.

Diese Konfiguration ermöglicht eine Gesamtleistung von 10 kVA im Parallelbetrieb mit individuellem Schutz für jedes Gerät.

Vorteile des Busbar-Systems mit Leistungsschaltern

Vergleich mit herkömmlicher Installation :

Technische Daten der 125A-Leistungsschalter

Die 4 integrierten 125A DC-Leistungsschalter bieten :

• Nennstrom: 125A DC Dauerstrom.
• Max. Spannung: 250V DC
• Schaltleistung: 4kA
• Typ: Manuell rückstellbar
• Lebensdauer : 10.000 mechanische Zyklen.
• Konformität: IEC/EN 60947-2.

Weitere Informationen zu DC-Schutzschaltern finden Sie in unserem Produktdatenblatt Automatischer Schutzschalter 125A.

Wartung und Instandhaltung

Der Sammelschienenschrank mit Leistungsschaltern erfordert nur eine minimale Wartung :

• Monatlich: Sichtprüfung des allgemeinen Zustands und der Leistungsschalter.
• Vierteljährlich: Manueller Test der 4 Leistungsschalter (Auslösung/Rückstellung).
• Jährlich: Nachziehen aller Anschlüsse (Drehmoment 2,5-3 Nm).
• Jährlich: Temperaturprüfung des Gehäuses im Betrieb (Thermografie, wenn möglich).

Warum sollten Sie sich für das Busbar-Gehäuse entscheiden?

Professionelle All-in-One-Lösung :

• Kostenersparnis: 4 Leistungsschalter 125A sind enthalten.
• Zeitersparnis: Vereinfachte Installation vs. herkömmliche Verkabelung.
• Zuverlässigkeit: Professionelle Komponenten, Busbar aus massivem Kupfer.
• Sicherheit: Individueller Schutz pro Stromkreis, IP65-Gehäuse.
• Skalierbarkeit: Hinzufügen/Entfernen von Stromkreisen leicht gemacht.
• Konformität: Installation gemäß den elektrischen Normen
