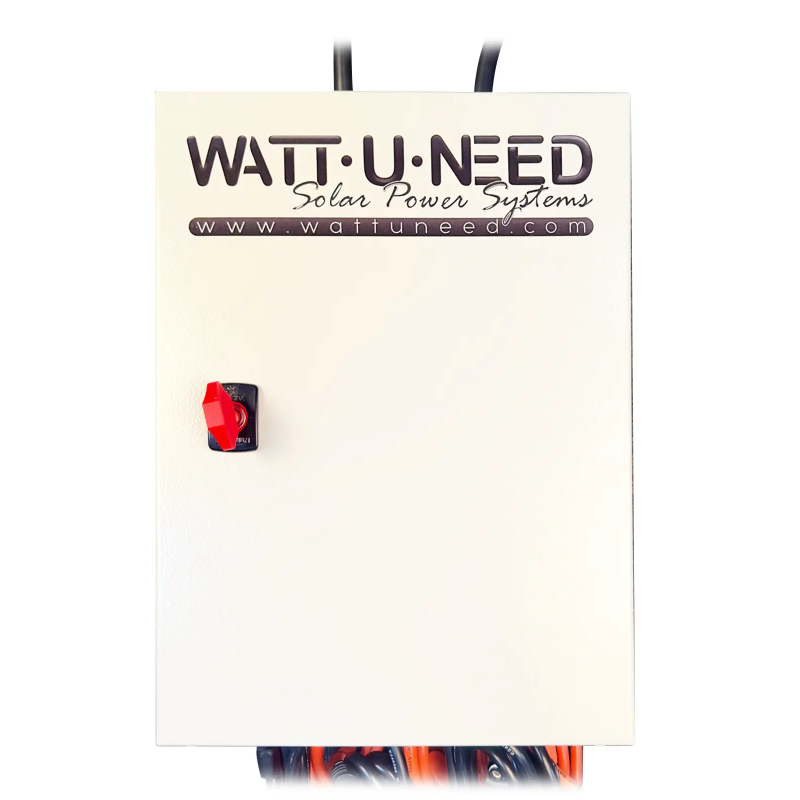

Caja de distribución de barras CC 500A

Caja de distribución CC Busbar 500A - Solución completa con 4 disyuntores 125A

La caja de distribución CC Busbar 500A es una solución profesional, lista para usar, para centralizar y asegurar la distribución CC en instalaciones fotovoltaicas de media y alta potencia. Suministrada con 2 barras de cobre (positivo y negativo) y 4 disyuntores de CC de 125 A, esta caja permite conectar hasta 4 circuitos de baterías o inversores con total seguridad.

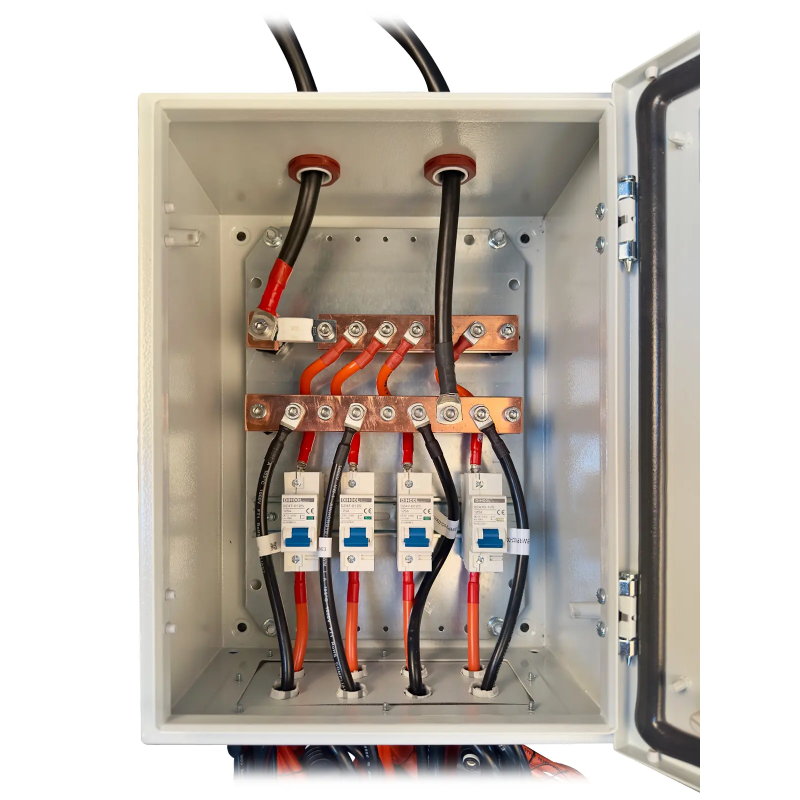

Contenido de la caja - Solución llave en mano

La caja se suministra totalmente equipada y lista para instalar:

• 2 embarrados de cobre: embarrado positivo + embarrado negativo para una distribución de 500A
• 4 disyuntores CC 125A: protección individual para cada línea (rearmables)
• Caja IP65: protección total contra el polvo y las salpicaduras de agua
• Bornes de conexión: sección alta para cables de 35-70 mm².
• Batería y cables de conexión incluidos
• Soportes de pared: Sistema de montaje incluido

¿Qué es una barra colectora y cómo funciona?

Una barra colectora es una barra conductora de cobre que se utiliza para distribuir corriente eléctrica a varios circuitos en paralelo desde un punto central. Esta caja incluye :

• Barra colectorapositiva (barra colectora +): Distribuye la corriente a 4 disyuntores 125A
• Barra negativa (barra -): Retorno común para los 4 circuitos
• 4 dis yuntores125A: Cada disyuntor protege una línea independiente.

Principio de funcionamiento : Las baterías se conectan a la entrada de las barras (+ y -). A continuación, la corriente se distribuye a 4 circuitos protegidos individualmente por disyuntores de 125A, alimentando inversores u otros equipos.

Aplicaciones y configuraciones típicas

Esta caja con 4 disyuntores de 125 A puede utilizarse en numerosas configuraciones profesionales:

Dimensionamiento y potencia soportada

Con 4 disyuntores de 125 A cada uno, la caja puede gestionar :

Ejemplo concreto: En 48 V, puede conectar 4 inversores de 6 kVA cada uno (es decir, 24 kVA en total) o 4 paquetes de baterías con una protección individual de 125 A por paquete.

Ventajas de los disyuntores de CC de 125 A integrados

Los 4 disyuntores de CC de 125 A incluidos ofrecen varias ventajas frente a los fusibles tradicionales:

Sistema de doble barra colectora: positiva y negativa

La caja incorpora dos barras colectoras de cobre independientes:

• Barra col ectorapositiva (+): Conexión de entrada del polo + baterías → distribución a 4 interruptores automáticos 125A.
• Embarrado negativo (-): Conexión de entrada desde polo - baterías → distribución de retorno a 4 circuitos.

Esta configuración de doble embarrado garantiza :

• Un perfecto equilibrado de las corrientes en todos los alimentadores
• Pérdidas óhmicas mínimas (cobre de alta sección)
• Ningún punto único de fallo
• Cableado simétrico y profesional

Puesta en servicio

1. Compruebe que todos los disyuntores están en posición OFF
2. Conecte todos los cables (baterías e inversores)
3. Compruebe la polaridad (+ rojo, - negro)
4. Encienda los disyuntores uno a uno
5. Compruebe que cada circuito funciona correctamente

Para obtener una guía completa, consulte nuestra guía de instalación de baterías solares en paralelo.

Máxima protección y seguridad

El armario ofrece varios niveles de protección:

• 4 disyuntores CC de 125 A: protección contra sobrecargas y cortocircuitos por alimentador
• Poder de corte de 4kA: protección eficaz contra cortocircuitos
• Rearme manual: sin peligro de rearme automático
• Aislamiento galvánico: cada circuito aislado eléctricamente
• Caja IP65: protección total contra el polvo y las salpicaduras de agua
• Barra colectora de cobre de gran tamaño: sin sobrecalentamiento hasta 500A

Ejemplo de instalación real

Configuración de 4 baterías Pylontech US5000 (48V 100Ah) con 2 inversores:

• Entrada del armario: 4 baterías en paralelo = 48V 400Ah (19,2 kWh) mediante cables de 70 mm².
• Interruptor automático 1: SAI WKS Evo Circle PRO 6,5kVa n°1 (cable de 50 mm²)
• Interruptorautomático 2: Inversor WKS Evo Circle PRO 6,5kVa n°2 (cable de 50 mm²)
• Interruptorautomático 3: Cargador CC-CC o convertidor auxiliar (cable de 35 mm²)
• Interruptor automático 4: Reserva para futuras ampliaciones

Esta configuración proporciona una potencia total de 10 kVA en paralelo con protección individual para cada equipo.

Ventajas del sistema Busbar con disyuntores

Comparación con la instalación tradicional :

Características técnicas de los disyuntores de 125 A

Los 4 disyuntores de CC de 125 A integrados ofrecen :

• Corriente nominal: 125A CC continua
• Tensión máxima: 250V CC
• Poder de corte: 4kA
• Tipo: rearme manual
• Vida útil: 10.000 ciclos mecánicos
• Conformidad: IEC/EN 60947-2

Para más información sobre disyuntores de CC, consulte nuestra ficha de producto de disyuntores automáticos de 125A.

Mantenimiento y reparación

La envolvente del embarrado con interruptores automáticos requiere un mantenimiento mínimo:

• Mensualmente: Comprobación visual del estado general y de los disyuntores
• Trimestralmente: Prueba manual de los 4 disyuntores (disparo/rearme)
• Anualmente: Apriete de todas las conexiones (par de apriete 2,5-3 Nm)
• Anualmente: Comprobación de la temperatura de la caja durante el funcionamiento (termografía si es posible)

¿Por qué elegir esta caja para embarrado?

Solución profesional todo en uno:

• Ahorro de costes: 4 disyuntores de 125 A incluidos
• Ahorro de tiempo: instalación simplificada frente al cableado tradicional
• Fiabilidad: componentes profesionales, barra colectora de cobre sólido
• Seguridad: Protección individual por circuito, caja IP65
• Escalabilidad: facilidad para añadir/eliminar circuitos
• Conformidad: Instalación según normas eléctricas
