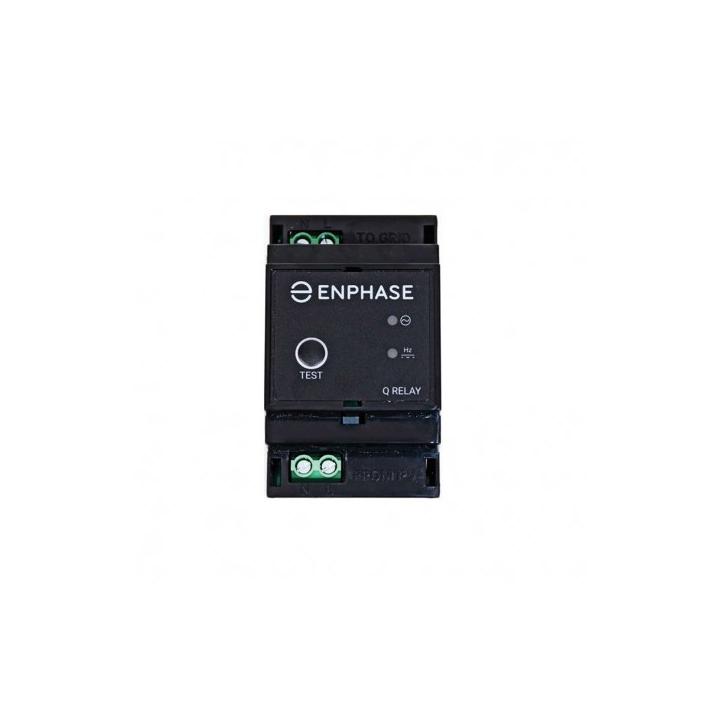

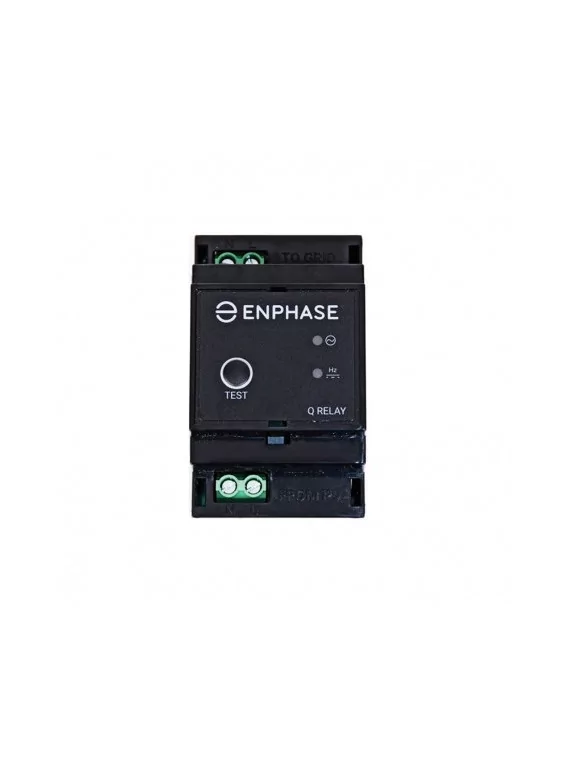

Enphase Relais Q (enkelfasig)
Enphase Relais Q (enkelfasig)

Enphase Q-Relais Enkelfasig

€ 98,73
Belasting inbegrepen
RELAIS-Q-mono
0712971139992

De Enphase Relais Q eenfasig (referentie Q-RELAY-1P-INT) is een hoogwaardig apparaat voor het ontkoppelen van het elektriciteitsnet. Dit product is een veiligheidsautomaat die uw fotovoltaïsche installatie fysiek isoleert in geval van een storing op het openbare elektriciteitsnet, waardoor de veiligheid van de betrokkenen en de naleving van de VDE-normen wordt gegarandeerd.

Dit accessoire is specifiek compatibel met de Enphase-micro-omvormers uit de IQ7-serie (IQ7, IQ7+, IQ7X, IQ7A) en de IQ8-reeks. Dit apparaat maakt het mogelijk om de energieproductie te beveiligen door integratie in het Envoy-S-ecosysteem. Het communiceert via het PLC-protocol om de bipolaire ontkoppeling (fase en nulleider) te sturen zodra een afwijking in spanning of frequentie wordt gedetecteerd.

Door de installatie op een standaard DIN-rail (breedte 53 mm) kan het apparaat eenvoudig in AC-kasten worden geïntegreerd. Dankzij het intelligente beheer kan het apparaat automatisch worden gereset zodra de netparameters weer stabiel zijn, waardoor de productietijd van uw zonnepanelen wordt geoptimaliseerd.

  • Systeemcapaciteit: ondersteunt tot 19 IQ7-micro-omvormers of 16 IQ7+-units per relais.
  • Visuele diagnose: Interface met twee LED's voor realtime controle van de netwerkstatus en frequentie.
  • Technische betrouwbaarheid: categorie III-beveiliging tegen overspanning en IP20-isolatie.
  • Verbruik: hoge energie-efficiëntie met slechts 10 VA verbruik bij nullast.

EAN: 0712971139992

Enphase Relais Q (enkelfasig)

Enphase Relais Q (monophasé)

In Enphase-installaties fungeert het enkelfasige Q-relais (ontkoppelingsbeveiliging) als een fysieke netvrijschakeling voor enkelfasige installaties.
Bijspecifieke netstoringen koppelt het Q-relais de Enphase micro-omvormers los van het wisselstroomnet. Wanneer de spanningen en/of frequenties terugkeren naar een acceptabel bereik, koppelt het Q-relais het systeem weer aan.
Het Q-relais werkt samen met de Envoy-S en zorgt ervoor dat zowel de nul- als de fasegeleiders worden losgekoppeld volgens de vereisten van het elektriciteitsnet.

Eenvoudig te installeren

  • Lichtgewicht en eenvoudige
  • DIN-railmontage voor snelle installatie

Betrouwbaar

  • Betrouwbare belastingsregeling
  • Automatische reset bij terugkeer naar normale netwerkomstandigheden

Intelligent

  • Beheer van spannings- en frequentiedips
  • Kan op afstand worden bijgewerkt
  • Gemakkelijk te begrijpen LED-display

Technische specificaties

SPÉCIFICATIES Q-RELAY-1P-INT

Aansluitbescherming - enkelfasig netwerk (50 Hz)
Overspanningscategorie III
Vervuilingsgraad 2
AC bedrijfsspanning bereik van 85 tot 270 Veff
Nominale ingangsspanning (Vnom) 230 / 240 Veff
Nominale frequentie 50 Hz
Verkrijgen van frequentie- en spanningswaarden in normale bedrijfsmodus 100 ms
Aantal beschermde spanningsingangen 1
Aantal IQ 7 micro-omvormers per fase Tot 19 Enphase IQ 7 micro-omvormers of 16 Enphase IQ 7+ micro-omvormers
Aantal Q-relays per systeem Beperkt tot vier actieve Q-relays per systeem

Type elektrische uitgang

Dubbele unipolaire normaal open contactor (L1 en N)
Uitgangsvermogen 4.8 kVA
Type elektrische uitgang 230 tot 240 Veff, 20A
Leegstroomverbruik 10 VA
LEDs Twee rode/groene LEDs: een gewijd aan max/min U-uitval en een andere gewijd aan max/min frequentie-uitval
Montage 35 mm DIN-rail (standaard)
Breedte 53 mm
Overspanning - L1 N uitgang Combinatie (1kV 2Ω)
Bedrijfstemperatuurbereik -40 °C tot 50 °C
IP-beschermingsklasse IP 20 (Gebruik in een beschermde omgeving)
Vochtigheid 0% tot 95% zonder condensatie
Conformiteit IEC 61010

EMCI-conformiteit

IEC 61326-1, BS EN 61000-3-2, BS EN 61000-3-3, BS EN 50065-1, BS EN 50065-2-2
Garantie 5 jaar
RELAIS-Q-mono

Specifieke referenties

upc
712971139992
ean13
0712971139992
