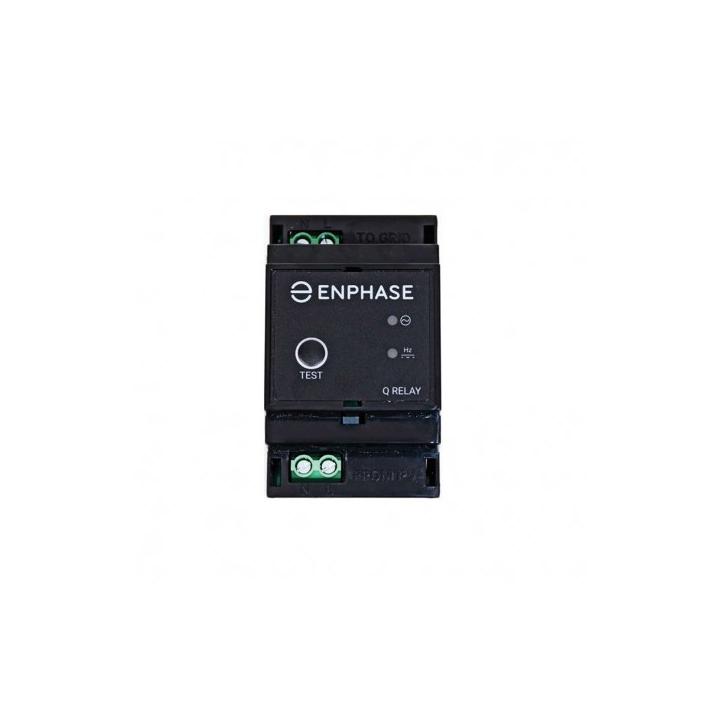

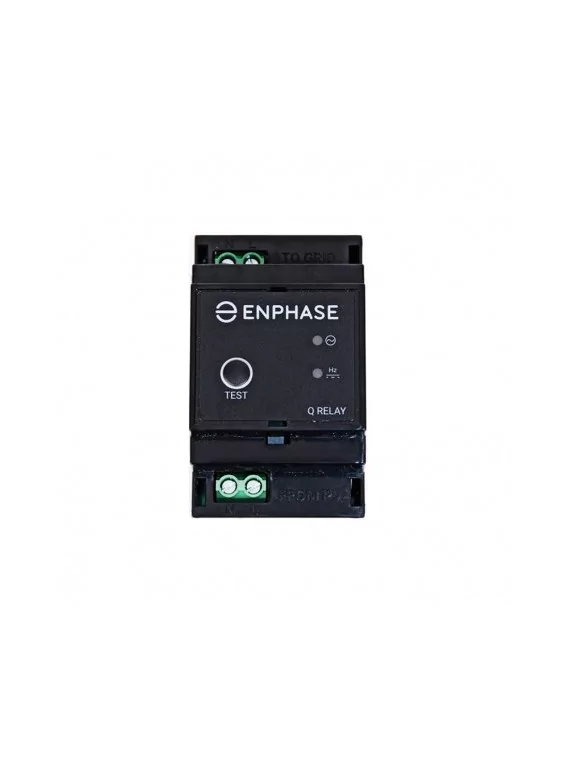

Enphase Relais Q (einphasig)
Enphase Relais Q (einphasig)

Enphase Einphasen-Q-Relais

98,73 €
Inklusive Steuer
RELAIS-Q-mono
0712971139992

Das einphasige Relais Q Enphase (Artikelnummer Q-RELAY-1P-INT) ist eine leistungsstarke Schutzvorrichtung zur Netzentkopplung. Dieses Produkt ist ein Sicherheitsautomat, der Ihre Photovoltaikanlage bei einem Fehler im öffentlichen Netz physisch isoliert und so die Sicherheit der Beteiligten und die Einhaltung der VDE-Normen gewährleistet.

Dieses Zubehör ist speziell mit den Enphase-Mikro-Wechselrichtern der IQ7-Serie (IQ7, IQ7+, IQ7X, IQ7A) und der IQ8-Reihe kompatibel. Dieses Gerät sorgt für die Sicherheit der Energieerzeugung, indem es sich in das Envoy-S-Ökosystem integriert. Es kommuniziert über das PLC-Protokoll, um die bipolare Trennung (Phase und Neutralleiter) zu steuern, sobald eine Spannungs- oder Frequenzabweichung festgestellt wird.

Die Installation auf einer Standard-DIN-Schiene (Breite 53 mm) erleichtert die Integration in AC-Schränke. Dank seiner intelligenten Steuerung ermöglicht es eine automatische Rücksetzung, sobald die Netzparameter wieder stabil sind, und optimiert so die Produktionszeit Ihrer Solarmodule.

  • Systemkapazität: Unterstützt bis zu 19 IQ7-Mikro-Wechselrichter oder 16 IQ7+-Einheiten pro Relais.
  • Visuelle Diagnose: Schnittstelle mit zwei LEDs zur Echtzeitüberwachung des Netzwerkstatus und der Frequenz.
  • Technische Zuverlässigkeit: Schutzklasse III gegen Überspannung und Isolierung IP20.
  • Verbrauch: Hohe Energieeffizienz mit nur 10 VA Leerlaufverbrauch.

EAN: 0712971139992

Enphase Relais Q (einphasig)

Enphase Relais Q (monophasé)

In Enphase-Installationen fungiert das einphasige Q-Relais (Entkopplungsschutz) als physikalische Netztrennvorrichtung für einphasige Anlagen.
Beispezifischen Netzanomalien trennt das Q-Relais die Enphase Mikro-Wechselrichter vom Wechselstromnetz. Wenn die Spannungen und/oder Frequenzen wieder in akzeptable Wertebereiche zurückkehren, schaltet das Q-Relais das System wieder ein.
Das Q-Relais arbeitet zusammen mit dem Envoy-S und schaltet sowohl den Neutralleiter als auch den Phasenleiter entsprechend den Netzanforderungen ab.

Einfach zu installieren

  • Leicht und einfach
  • DIN-Schienenmontage für eine schnelle Installation

Zuverlässig

  • Zuverlässige Lastkontrolle
  • Automatische Rücksetzung bei Rückkehr zu normalen Netzwerkbedingungen

Intelligent

  • Umgang mit Spannungs- und Frequenzeinbrüchen
  • Fernaktualisierung möglich
  • Leicht verständliche LED-Anzeige

Technische Daten

SPÉCIFICATIONS Q-RELAY-1P-INT

Trennschutz - Einphasiges Netz (50 Hz)
Überspannungskategorie III
Verschmutzungsgrad 2
Betriebsspannungsbereich AC von 85 bis 270 Veff
Nennspannung (Vnom) 230 / 240 Veff
Nennfrequenz 50 Hz
Zeit für Erfassung der Frequenz- und Spannungswerte im Normalbetrieb 100 ms
Anzahl geschützter Spannungseingänge 1
Anzahl der IQ 7 Mikrowechselrichter pro Phase Bis zu 19 Enphase IQ 7 Mikrowechselrichter oder 16 Enphase IQ 7+
Anzahl der Q-Relais pro System Bis zu vier aktive Q-Relais pro System

Art der elektrischen Ausgang

Doppelpoliger Schließer (L1 und N)
Ausgangsleistung 4,8 kVA
Art der elektrischen Ausgang 230 bis 240 Veff, 20A
Leistungsaufnahme im Leerlauf 10 VA
LEDs Zwei LEDs rot/grün: eine für max/min U-Auslösung und eine andere für max/min Frequenz-Auslösung
Montage 35 mm DIN-Schiene (Standard)
Breite 53 mm
Überspannung - L1 N Ausgang Kombination (1kV 2Ω)
Betriebstemperaturbereich -40 °C bis 50 °C
Schutzart IP IP 20 (In geschützter Umgebung zu verwenden)
Luftfeuchtigkeit 0% bis 95% nicht kondensierend
Konformität IEC 61010

EMV-Konformität

IEC 61326-1, BS EN 61000-3-2, BS EN 61000-3-3, BS EN 50065-1, BS EN 50065-2-2
Garantie 5 Jahre
