Relais Q Enphase Monophasé
98,73 €
TTC
RELAIS-Q-mono
0712971139992
Le Relais Q Enphase monophasé (référence Q-RELAY-1P-INT) est un dispositif de protection de découplage réseau haute performance. Ce produit est un automate de sécurité qui sert à isoler physiquement votre installation photovoltaïque en cas de défaut sur le réseau public, garantissant la sécurité des intervenants et la conformité aux normes VDE.
Cet accessoire est spécifiquement compatible avec les micro-onduleurs Enphase de la série IQ7 (IQ7, IQ7+, IQ7X, IQ7A) et la gamme IQ8. Ce dispositif permet de sécuriser la production d'énergie en s'intégrant à l'écosystème Envoy-S. Il communique via le protocole CPL pour piloter la déconnexion bipolaire (phase et neutre) dès qu'une anomalie de tension ou de fréquence est détectée.
Son installation sur rail DIN standard (largeur 53 mm) facilite son intégration dans les coffrets AC. Grâce à sa gestion intelligente, il autorise une réinitialisation automatique dès que les paramètres du réseau redeviennent stables, optimisant ainsi le temps de production de vos panneaux solaires.
- Capacité système : Supporte jusqu'à 19 micro-onduleurs IQ7 ou 16 unités IQ7+ par relais.
- Diagnostic visuel : Interface à deux LEDs pour le contrôle en temps réel du statut réseau et fréquence.
- Fiabilité technique : Protection de catégorie III contre les surtensions et isolation IP20.
- Consommation : Efficacité énergétique élevée avec seulement 10 VA de consommation à vide.
EAN : 0712971139992

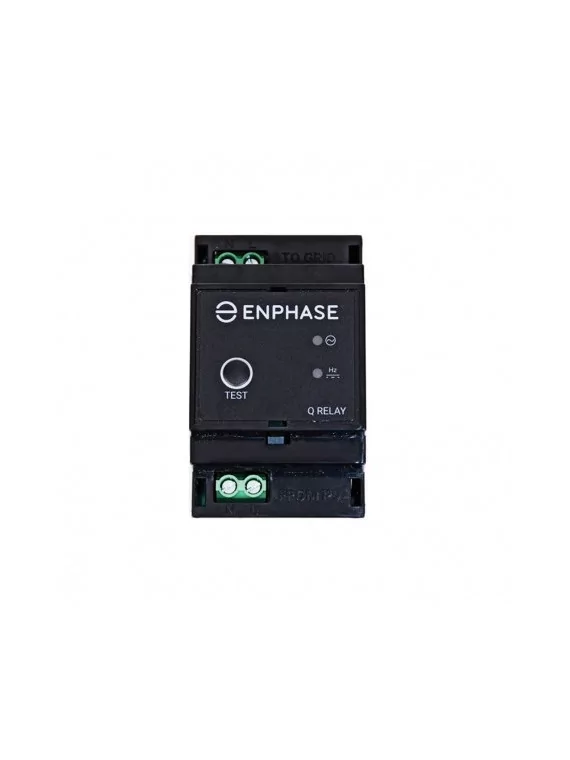

Enphase Relais Q (monophasé)
Dans les installations Enphase, le relais Q monophasé (protection de découplage) agit en tant que dispositif de déconnexion physique du réseau pour les installations monophasées.
En cas d’anomalies réseau spécifiques, le relais Q déconnecte les micro-onduleurs Enphase du réseau AC. Lorsque les tensions et/ou fréquences rejoignent des plages de valeurs acceptables, le relais Q reconnecte le système.
Le relais Q fonctionne de pair avec l’Envoy-S et assure la coupure à la fois des conducteurs de neutre et de phase en fonction des éxigences réseau.
Facile à installer
- Léger et simple
- Montage sur rail DIN pour une installation rapide
Fiable
- Contrôle de charge fiable
- réinitialisation automatique lors du retour à des conditions réseaux normales
Intelligent
- Gestion des creux de tension et de fréquence
- Mise à jour à distance possible
- Indication par LEDs facile à comprendre
Caractéristiques techniques
|
SPÉCIFICATIONS Q-RELAY-1P-INT |
Protection de découplage - réseau monophasé (50 Hz) |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Plage de fonctionnement tension AC | de 85 à 270 Veff |
| Tension d’entrée nominal (Vnom) | 230 / 240 Veff |
| Fréquence nominale | 50 Hz |
| Temps d’acquisition des valeurs de fréquence et de tension en fonctionnement normal | 100 ms |
| Nombre d’entrées tension protégée | 1 |
| Nombre de micro-onduleurs IQ 7 par phase | Jusqu’à 19 micro-onduleurs Enphase IQ 7 Microinverters ou 16 micro-onduleurs Enphase IQ 7+ |
| Nombre de Relais Q par système | Limité à quatre relais Q actifs par système |
|
Type de sortie électrique |
Double contacteur unipolaire normalement ouvert (L1 et N) |
| Puissance de sortie | 4.8kVA |
| Type de sortie électrique | 230 à 240 Veff, 20A |
| Puissance de consommation à vide | 10 VA |
| LEDs | Deux LEDs rouge/vert: une dédiée au déclenchement max/min U et une autre dédiée au déclenchement max/min fréquence |
| Montage | 35 mm rail DIN rail (standard) |
| Largeur | 53 mm |
| Surtension - L1 N sortie | Combinaison (1kV 2Ω) |
| Plage de température de fonctionnement | -40 °C to 50 °C |
| Indice de protection IP | IP 20 (A utiliser dans un environnement protégé) |
| Humidité | 0% à 95% sans condensation |
| Conformité | IEC 61010 |
|
Conformité EMCI |
IEC 61326-1, BS EN 61000-3-2, BS EN 61000-3-3, BS EN 50065-1, BS EN 50065-2-2 |
| Garantie | 5 ans |
RELAIS-Q-mono
Références spécifiques
- UPC
- 712971139992
- EAN-13
- 0712971139992
