XVB 3G1,5 mm² Starre enkelfasige 0,6/1kV kabel - Lichtgewicht vaste installatie

XVB 3G1,5 mm² kabel - enkelfasige stijve kabel voor lichte elektrische installaties

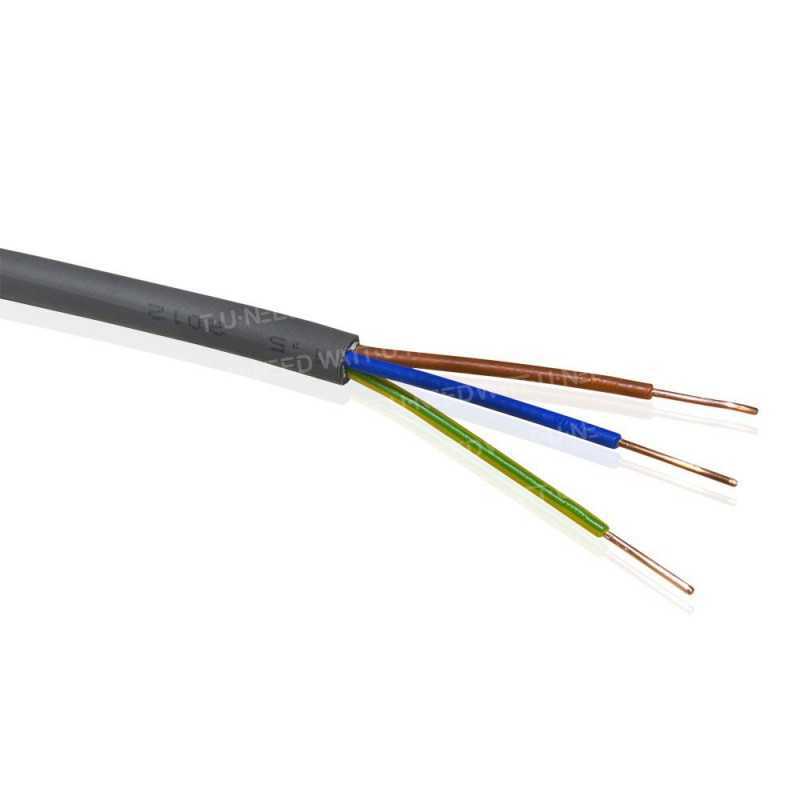

XVB 3G1,5 mm² is een PVC-geïsoleerde, meeraderige stijve elektriciteitskabel speciaal ontworpen voor laagspanning, eenfasige, lichte vaste elektrische installaties. Dankzij de economische constructie met 3 massieve koperen geleiders (fase + nul + aarde) met een doorsnede van 1,5 mm² is dit de kabel bij uitstek voor verlichtingscircuits, stopcontacten van 10/16A en kleine huishoudelijke elektrische apparatuur.

Deze kabel voldoet aan de Belgische RGIE (Algemeen Reglement op Elektrische Installaties) en de Europese normen HD 604 en EN 50575 en garandeert veiligheid, betrouwbaarheid en zuinigheid voor uw lichte elektrische circuits.

Belangrijkste toepassingen

De XVB 3G1,5 mm² kabel is perfect geschikt voor eenfasige elektrische lichtkringen:

• Huishoudelijke verlichtingscircuits: voeding voor armaturen, inbouwspots, wandlampen, plafondlampen, LED-verlichting, enz.
• 10/16A stopcontacten: niet-gespecialiseerde stopcontactcircuits voor lichte apparaten (lampen, tv, computers, opladers)
• Aanvullende fotovoltaïsche installaties: monitoringsbekabeling, communicatiesystemen, bewakingsapparatuur (datalogger, slimme meters)
• Stuurcircuits: voeding voor schakelaars, drukknoppen, aanwezigheidsmelders, enz.
• Lichtautomatisering: elektrische poorten, rolluiken, domoticasystemen met laag vermogen
• Installatie binnen: opbouw op een muur, inbouw in een nis, in kabelgoten of technische kanalen
• Beschermde installatie buitenshuis: Installatie in beschermende omhulsels (ICTA, IRL) voor doorvoeringen buitenshuis
• Ingegraven installatie: Installatie in mantels, buizen of kanalen die zijn ingegraven volgens de RGIE (minimale diepte 60 cm)

⚠️ Belangrijk: XVB 3G1,5 mm² kabel is ontworpen voor lichte elektrische circuits (verlichting, 10/16A stopcontacten). Gebruik voor gespecialiseerde circuits met een hoog stroomverbruik (wasmachines, vaatwassers, ovens, kookplaten) een minimale doorsnede van 2,5 mm².

Gedetailleerde technische specificaties

Voordelen van XVB 3G1,5 kabel voor residentiële installaties

Voordelige oplossing voor lichte stroomkringen: De XVB 3G1,5 mm²-kabel biedt de beste prijs-kwaliteitverhouding voor stroomkringen met een laag verbruik. De doorsnede van 1,5 mm² is perfect voor verlichting en stopcontacten van 10/16 A en biedt aanzienlijke besparingen in vergelijking met te grote doorsneden.

Eenvoudig te installeren: Met zijn compacte diameter van 7-8 mm en lichte gewicht (0,04 kg/m) is deze kabel bijzonder eenvoudig te hanteren tijdens de installatie. Hij past gemakkelijk in omhulsels met een kleine diameter (ICTA Ø16 mm), smalle uitsparingen en verlaagde plafonds, waardoor de installatietijd en -kosten worden beperkt.

Veelzijdig gebruik: Hoewel de XVB 3G1,5 mm²-kabel voornamelijk bedoeld is voor lichte circuits, kan hij tot 19,5 A dragen als hij ondergronds wordt gelegd, wat een comfortabele veiligheidsmarge biedt voor de meeste gangbare toepassingen in woningen.

Betrouwbare stijve constructie: Stijve massief koperen geleiders van klasse 1 garanderen een uitstekende mechanische sterkte voor permanente vaste installaties. De kabel behoudt zijn vorm na installatie en voorkomt doorhangen in kabelgoten of horizontale kanalen.

💡 Deskundig advies: XVB 3G1,5 mm² kabel wordt beschermd door een 10A (aanbevolen voor verlichting) of 16A maximum (voor stopcontacten) stroomonderbreker. Gebruik nooit een stroomonderbreker van 20A of meer met deze doorsnede, omdat de kabel dan niet goed beschermd is tegen overbelasting.

Dimensionering en keuze van de doorsnede volgens de RGIE

De RGIE (Belgisch Algemeen Reglement op Elektrische Installaties) legt strikte regels op voor de dimensionering van kabels volgens gebruik:

RGIE dimensioneringstabel voor residentiële circuits :

Aanbevolen maximale lengtes om spanningsverlies te beperken:

• Verlichtingscircuits (10A): tot 40 meter
• 16A stopcontactcircuits: tot 25 meter
• Daarboven: gebruik een doorsnede van 2,5 mm² om het spanningsverlies te beperken.

Om de dimensionering van uw kabels te controleren en de exacte spanningsval van uw installatie te berekenen, kunt u onze gratis calculator raadplegen die beschikbaar is in de Wattuneed toolbox.

Installatie en gebruik

De XVB 3G1,5 mm² kabel moet zorgvuldig worden gelegd volgens de goede praktijken en de eisen van de RGIE:

Voorbereiding en planning :

1. Identificatie van het circuit: Bepaal nauwkeurig het gebruik van het circuit (verlichting, stopcontacten) om de juiste bescherming te kiezen.
2. Lengte berekenen: Meet het tracé en houd rekening met een marge van 10-15% voor aansluitingen in aansluitdozen.
3. Installatiemethode kiezen: kies de installatiemethode (opbouw, inbouw, kanaalmontage) volgens de beperkingen.
4. Keuze van de beveiliging: Gebruik een geschikte stroomonderbreker (10A voor verlichting, 16A voor stopcontacten).

Installatietechnieken:

• Blootliggende installatie: Bevestig de kabel om de 25-30 cm met geschikte plastic klemmen. Vermijd krappe bochten (minimumstraal 45 mm).
• Inbouwinstallatie: Maak uitsparingen van 20-25 mm diep, trek de kabel er zonder spanning doorheen en vul op met pleister of mortel.
• Kanaalinstallatie: Gebruik ICTA-kanalen van minimaal Ø16 mm (Ø20 mm aanbevolen voor gemakkelijker trekken). Trek de kabel met een draadtrekker.
• Ondergrondse installatie: Plaats de kabel in een mantel minstens 60 cm onder de grond. Markeer de doorgang met rode waarschuwingsnetten 20 cm onder het oppervlak.

Aansluitingen en lassen :

1. Strippen: Gebruik een draadstripper om de buitenmantel te verwijderen en strip vervolgens 8-10 mm van elke geleider.
2. Identificatie: Volg de kleurcode (Bruin/Zwart=fase, Blauw=neutraal, Groen-Geel=massa)
3. Aanhalen: Gebruik Wago stekkers of klemmen die geschikt zijn voor de doorsnede van 1,5 mm². Draai goed vast zonder het koper te knellen.
4. Aansluitdozen: Installeer aansluitdozen op verbindingspunten, maak nooit verbindingen in kanalen of inbouw.
5. Controle: Controleer de continuïteit van elke geleider en of er geen kortsluiting is voordat je de stroom inschakelt.

Voor gedetailleerde aansluitschema's en voorbeelden van volledige installaties, zie onze pagina over fotovoltaïsche installatieschema's.

Conformiteit met RGIE en Belgische normen

De kabel XVB 3G1,5 mm² voldoet aan de vereisten van het Belgische Algemeen Reglement op Elektrische Installaties (RGIE), dat alle elektrische installaties in België regelt.

Belangrijkste conformiteiten RGIE :

• ✓ Artikel 4.3.3: Geïsoleerde kabels voor vaste installaties
• ✓ Artikel 4, lid 4: Toegestane installatiemethoden (zichtbaar, ingebed, ingegraven)
• ✓ Artikel 5, lid 2: Bescherming tegen indirect contact (aanwezigheid van een aardleiding)
• ✓ Boek 1 - Minimumdoorsnede 1,5 mm² voor verlichtingscircuits en contactdozen van 10/16A
• ✓ Bijlage 4: Berekening van de doorsnede van geleiders en bescherming tegen overstroom

Europese en Belgische normen :

• HD 604: Stroomverdelingskabels met een nominale spanning van 0,6/1 kV
• NBN C 30-004: Specifieke Belgische norm voor XVB-installatiekabels
• EN 50575: Brandclassificatie van elektrische kabels (Cca-s3,d2,a3)
• IEC 60332-1-2: Verticale vlamverspreidingstest

Als je vragen hebt over de conformiteit van je installatie of advies wilt over de installatie, neem dan contact op met ons technisch ondersteuningscentrum.

Toepassingen in fotovoltaïsche installaties

Hoewel XVB 3G1,5 mm²-kabel niet geschikt is voor de hoofdaansluiting van een fotovoltaïsche omvormer, kan hij worden gebruikt in een aantal essentiële hulptoepassingen:

Controle- en bewakingscircuits :

• Voeden van slimme meters
• Dataloggers en online controlesystemen
• Fotovoltaïsche productiedisplays
• Communicatie-gateways (Wi-Fi, Ethernet, 4G)

Hulpcircuits voor de installatie :

• Verlichting technische ruimte
• Stopcontacten voor onderhoud en gereedschap
• Stroomvoorziening voor ventilatoren voor lichtkoeling
• Alarm- en beveiligingssystemen

Automatisering en huisautomatisering :

• Regeling van elektrische lastscheiding
• Schakelaars voor belastingsbeheer
• Intelligente verbruikscontrolesystemen
• Automatische verlichting van de omvormerkamer

⚠️ Belangrijke herinnering: XVB 3G1,5 mm² kabel mag NOOIT gebruikt worden voor de hoofdaansluiting van een fotovoltaïsche omvormer. Gebruik voor deze toepassing minstens XVB 3G2,5 mm² kabel (omvormers tot 3 kW) of hogere doorsneden afhankelijk van het vermogen.

Vergelijking met andere XVB doorsneden

Om u te helpen de juiste doorsnede voor uw project te kiezen, vindt u hier een vergelijkingstabel:

Hoe te kiezen

• Kies XVB 3G1.5 voor verlichting, 10/16A stopcontacten, lichte hulpcircuits, enz.
• Kies XVB 3G2.5 voor gespecialiseerde kringen (wasmachine, eenpersoonsoven), omvormers tot 3 kW
• Kies XVB 3G4 of 3G6 voor grote apparatuur en omvormers met een hoger vermogen

Waarom kiezen voor XVB 3G1.5 kabel van Wattuneed?

• Verkoop per meter: bestel alleen de exacte lengte die je nodig hebt, zonder verspilling of te grote voorraden
• Gegarandeerde kwaliteit: RGIE, HD 604, NBN C 30-004 en EN 50575 conforme kabels
• Ultracompetitieve prijs: €1,90 incl. btw/meter - de voordeligste oplossing voor lichtschakelingen
• Permanente voorraad: Onmiddellijk beschikbaar voor verzending binnen 24-48 werkuren
• Gratis technische ondersteuning: Ons team van experts kan je adviseren bij het kiezen van de juiste sectie voor jouw installatie
• Gratis hulpmiddelen: Toegang tot onze online calculators, installatiegidsen en gedetailleerde bedradingsschema's

Als je technische vragen hebt over de dimensionering van je kabels, het kiezen van de juiste doorsnede volgens de RGIE, of als je ervoor wilt zorgen dat je installatie voldoet aan de voorschriften, neem dan contact op met ons technisch ondersteuningscentrum of gebruik onze gratis rekentools.
