XVB-Kabel 3G1,5 mm² starr einphasig 0,6/1kV - Leichte Festinstallation

XVB 3G1,5 mm² - Einphasiges starres Kabel für leichte Elektroinstallationen.

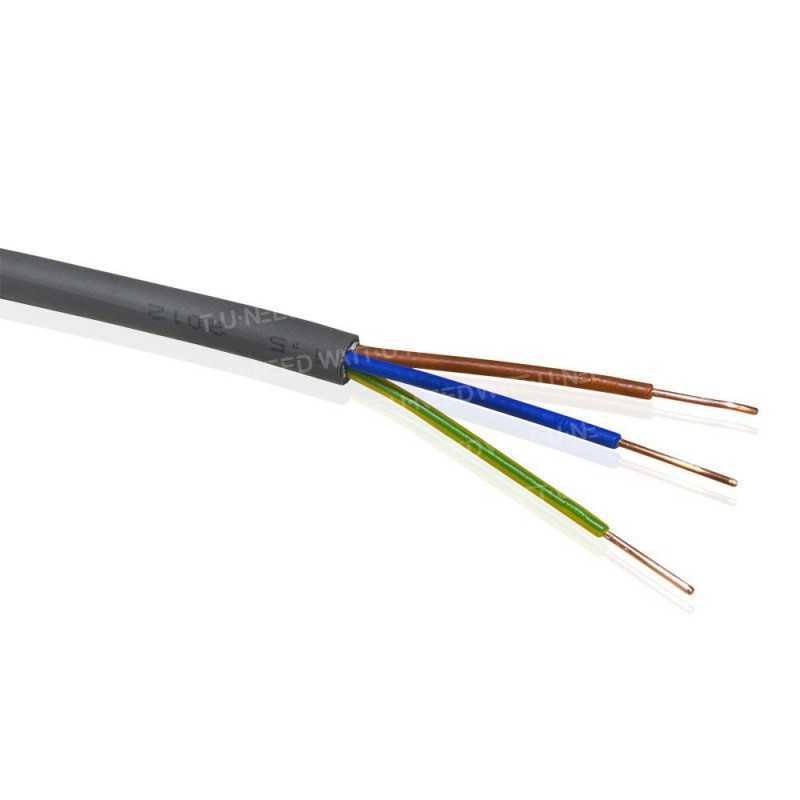

Das XVB-Kabel 3G1,5 mm² ist ein starres, mehradriges Elektrokabel mit PVC-Isolierung, das speziell für leichte einphasige feste Elektroinstallationen mit Niederspannung entwickelt wurde. Seine kostengünstige Konstruktion mit 3 massiven Kupferleitern (Phase + Neutralleiter + Erde) mit einem Querschnitt von 1,5 mm² macht es zum Kabel der Wahl für Beleuchtungsstromkreise, 10/16A-Steckdosen und kleine elektrische Geräte in Wohngebäuden.

Dieses Kabel entspricht dem RGIE (Règlement Général sur les Installations Électriques belge) und den europäischen Normen HD 604 und EN 50575. Es garantiert Sicherheit, Zuverlässigkeit und Wirtschaftlichkeit für Ihre leichten Stromkreise.

Wichtigste Anwendungen

Das XVB-Kabel 3G1,5 mm² eignet sich hervorragend für leichte einphasige Stromkreise:

• Beleuchtungsstromkreise für den Wohnbereich: Stromversorgung von Leuchten, Einbauspots, Wandleuchten, Deckenleuchten, LED-Beleuchtung.
• Steckdosen 10/16A: Nicht spezialisierte Steckdosenstromkreise für leichte Geräte (Lampen, Fernseher, Computer, Ladegeräte).
• PV-Hilfsanlagen: Verkabelung für Monitoring, Kommunikationssysteme, Überwachungsgeräte (Datenlogger, intelligente Zähler).
• Steuerschaltkreise: Stromversorgung von Schaltern, Tastern, Präsenzmeldern.
• Leichte Automatisierung: Elektrische Tore, Rollläden,Hausautomatisierungssysteme mit geringer Leistung.
• Verlegung im Innenbereich: Aufputzinstallation auf der Wand, Unterputzinstallation im Schlitz, in Kabelkanälen oder Installationsschächten.
• Geschützte Außenverlegung: Installation in einem Schutzrohr (ICTA, IRL) für Außendurchführungen.
• Unterirdische Verlegung: Installation in Futterrohren, Kanälen oder Leerrohren, die gemäß RGIEunterirdisch verlegt werden (Mindesttiefe 60 cm).

⚠️ Wichtig: Das XVB-Kabel 3G1,5 mm² ist für leichte Stromkreise (Beleuchtung, Steckdosen 10/16A) dimensioniert. Für spezielle Stromkreise mit hohem Verbrauch (Waschmaschine, Geschirrspüler, Backofen, Kochplatten) verwenden Sie einen Mindestquerschnitt von 2,5 mm².

Detaillierte technische Daten

Vorteile des XVB 3G1,5-Kabels für Wohninstallationen

Kostengünstige Lösung für leichte Stromkreise: Das XVB 3G1,5 mm²-Kabel bietet das beste Preis-Leistungs-Verhältnis für Stromkreise mit geringem Stromverbrauch. Sein Querschnitt von 1,5 mm² ist perfekt für Beleuchtung und 10/16A-Steckdosen dimensioniert, wodurch im Vergleich zu überdimensionierten Querschnitten erhebliche Einsparungen erzielt werden können.

Einfache Installation: Mit seinem kompakten Durchmesser von 7-8 mm und seinem geringen Gewicht (0,04 kg/m) ist dieses Kabel bei der Installation besonders einfach zu handhaben. Es lässt sich problemlos durch Rohre mit kleinem Durchmesser (ICTA Ø16mm), schmale Schlitze und abgehängte Decken führen, wodurch Zeit und Kosten für die Verlegung reduziert werden.

Vielseitige Einsatzmöglichkeiten: Obwohl das XVB-Kabel 3G1,5 mm² hauptsächlich für leichte Stromkreise gedacht ist, kann es bei unterirdischer Verlegung bis zu 19,5 A tragen und bietet damit einen komfortablen Sicherheitsspielraum für die meisten gängigen Anwendungen im Wohnbereich.

Zuverlässige starre Konstruktion: Die starren Leiter aus massivem Kupfer der Klasse 1 gewährleisten eine hervorragende mechanische Festigkeit für dauerhafte Festinstallationen. Das Kabel behält nach der Verlegung seine Form bei, wodurch ein Durchhängen in Kabelkanälen oder horizontalen Schächten vermieden wird.

💡Expertentipp: Das XVB-Kabel 3G1,5 mm² ist durch einen Sicherungsautomaten mit 10 A (empfohlen für Beleuchtung) oder maximal 16 A (für Steckdosen) abgesichert. Verwenden Sie bei diesem Querschnitt niemals einen Sicherungsautomaten mit 20 A oder mehr, da das Kabel sonst nicht ausreichend gegen Überlastung geschützt ist.

Dimensionierung und Wahl des Querschnitts nach RGIE

Die RGIE (belgisches Règlement Général sur les Installations Électriques) schreibt strenge Regeln für die Dimensionierung von Kabeln je nach Verwendungszweck vor :

RGIE-Dimensionierungstabelle für Wohnstromkreise :

Empfohlene Höchstlängen zur Begrenzung des Spannungsabfalls :

• Beleuchtungsstromkreise (10A): Bis zu 40 m.
• Steckdosenstromkreise (16A ): Bis zu 25 Meter.
• Darüber hinaus: Bevorzugen Sie einen Querschnitt von 2,5 mm², um den Spannungsabfall zu begrenzen.

Um die Dimensionierung Ihrer Kabel zu bestätigen und den Spannungsabfall Ihrer Installation genau zu berechnen, konsultieren Sie unseren kostenlosen Rechner, der in der Wattuneed Toolbox verfügbar ist.

Installation und Implementierung

Das XVB-Kabel 3G1,5 mm² erfordert eine sorgfältige Verlegung unter Einhaltung der Regeln der Technik und der Vorschriften der RGIE :

Vorbereitung und Planung :

1. Identifizierung des Stromkreises: Bestimmen Sie genau den Verwendungszweck des Stromkreises (Beleuchtung, Steckdosen), um den geeigneten Schutz auszuwählen.
2. Längenberechnung: Messen Sie die Strecke aus, wobei Sie 10-15 % Spielraum für die Verbindungen in den Abzweigdosen einplanen.
3. Wahl der Verlegeart: Wählen Sie die Installationsart (Aufputz, Unterputz, Leerrohr) entsprechend den Einschränkungen.
4. Auswahl des Schutzes: Sehen Sie einen geeigneten Leitungsschutzschalter vor (10A für Beleuchtung, 16A für Steckdosen).

Verlegetechniken:

• Aufputzverlegung: Befestigen Sie das Kabel alle 25-30 cm mit geeigneten Kunststoffklemmen. Vermeiden Sie enge Biegungen (Mindestradius 45 mm).
• Unterputzverlegung: Machen Sie 20-25 mm tiefe Schlitze, ziehen Sie das Kabel locker heraus, verputzen Sie es mit Gips oder Mörtel.
• Verlegung im Kabel kanal: Verwenden Sie ICTA-Kabelkanäle mit einem Durchmesser von mindestens Ø16 mm (empfohlen werden Ø20 mm, um das Einziehen zu erleichtern). Ziehen Sie das Kabel mit einem Drahtzieher ein.
• Unterirdische Verlegung: Legen Sie das Kabel in eine Hülse, die mindestens 60 cm unter der Erde liegt. Kennzeichnen Sie die Passage mit einem roten Warngitter 20 cm unter der Oberfläche.

Anschlüsse und Verbindungen :

1. Abisolieren: Verwenden Sie eine Abisolierzange, um den Außenmantel zu entfernen, und isolieren Sie dann jeden Leiter 8-10 mm ab.
2. Kennzeichnung: Beachten Sie den Farbcode (Braun/Schwarz=Phase, Blau=Neutral, Grün-Gelb=Erde).
3. Festziehen: Verwenden Sie Dominosteine oder Wago-Klemmen, die für den Querschnitt 1,5 mm² geeignet sind. Ziehen Sie richtig fest, ohne das Kupfer zu quetschen.
4. Abzweigdosen: Installieren Sie Abzweigdosen an den Verbindungsstellen, stellen Sie niemals Verbindungen in Kanälen oder Unterputz her.
5. Überprüfung: Prüfen Sie jeden Leiter auf Durchgang und Kurzschluss, bevor Sie die Spannung einschalten.

Detaillierte Schaltpläne und Beispiele für vollständige Installationen finden Sie auf unserer Seite, die den Schaltplänen für die Photovoltaik-Montage gewidmet ist.

Konformität mit RGIE und belgischen Normen.

Das XVB-Kabel 3G1,5 mm² erfüllt die Anforderungen der RGIE (Règlement Général sur les Installations Électriques belge), die alle elektrischen Installationen in Belgien regelt.

Wichtigste Konformitäten RGIE :

• ✓ Artikel 4.3.3: Isolierte Kabel für feste Installationen.
• ✓ Artikel 4.4: Erlaubte Verlegearten (Aufputz, Unterputz, unterirdisch unter Rohrleitungen).
• ✓ Artikel 5.2: Schutz gegen indirektes Berühren (Vorhandensein des Erdungsleiters)
• ✓ Buch 1 - Mindestquerschnitt 1,5 mm² für Beleuchtungsstromkreise und Steckdosen 10/16A.
• ✓ Anhang 4: Berechnung der Leiterquerschnitte und Schutz gegen Überstrom.

Europäische und belgische Normen :

• HD 604: Energieverteilungskabel mit einer Bemessungsspannung von 0,6/1 kV.
• NBN C 30-004: Spezifische belgische Norm für XVB-Installationskabel.
• EN 50575: Brandschutzklassifizierung von elektrischen Kabeln (Cca-s3,d2,a3).
• IEC 60332-1-2: Prüfung der vertikalen Nichtausbreitung der Flamme.

Wenn Sie Fragen zur Konformität Ihrer Installation haben oder Ratschläge für die Umsetzung benötigen, wenden Sie sich bitte an unser technisches Supportzentrum.

Anwendungen in Photovoltaikanlagen

Obwohl das XVB-Kabel 3G1,5 mm² nicht für den Hauptanschluss eines Photovoltaik-Wechselrichters geeignet ist, findet es seinen Platz in mehreren wichtigen Hilfsanwendungen:

Monitoring- und Überwachungsschaltungen :

• Stromversorgung von intelligenten Zählern (Smart Meters).
• Datenlogger und Online-Monitoring-Systeme
• Anzeigegeräte für die Photovoltaikproduktion
• Kommunikations-Gateways (Wi-Fi, Ethernet, 4G).

Hilfsstromkreise der Anlage :

• Beleuchtung des Technikraums
• Steckdosen für Wartung und Werkzeuge
• Stromversorgung von leichten Kühlventilatoren
• Alarm- und Sicherheitssysteme

Automatisierungs- und Haustechnik :

• Befehle für den elektrischen Lastabwurf
• Schütze für das Lastmanagement
• Systeme zur intelligenten Steuerung des Verbrauchs
• Automatische Beleuchtung des Wechselrichterraums.

⚠️ Wichtige Erinnerung: Das XVB-Kabel 3G1,5 mm² darf NIEMALS für den Hauptanschluss eines PV-Wechselrichters verwendet werden. Verwenden Sie für diese Anwendung mindestens das XVB-Kabel 3G2,5 mm² (Wechselrichter bis 3 kW) oder je nach Leistung höhere Querschnitte.

Vergleich mit anderen XVB-Querschnitten

Um Ihnen bei der Auswahl des richtigen Querschnitts für Ihr Projekt zu helfen, finden Sie hier eine Vergleichstabelle :

Wie wähle ich aus?

• Wählen Sie den XVB 3G1,5 für Beleuchtung, 10/16A-Steckdosen, leichte Hilfsstromkreise.
• Wählen Sie das XVB 3G2,5 für Sonderstromkreise (Waschmaschine, einfacher Backofen), Wechselrichter bis 3 kW.
• Wählen Sie XVB 3G4 oder 3G6 für große Geräte und Wechselrichter mit höherer Leistung.

Warum sollten Sie sich bei Wattuneed für das Kabel XVB 3G1,5 entscheiden?

• Verkauf per Meter: Bestellen Sie nur die exakt benötigte Länge, ohne Verschwendung oder Überlagerung.
• Garantierte Qualität: Kabel entsprechen der RGIE, den Normen HD 604, NBN C 30-004 und EN 50575.
• Ultra-kompetitiver Preis: 1,90 € inkl. MwSt./Meter - die günstigste Lösung für leichte Schaltungen.
• Ständiger Lagerbestand: Sofort verfügbar für den Versand innerhalb von 24-48 Arbeitsstunden.
• Kostenloser technischer Support: Unser Expertenteam berät Sie bei der Auswahl des richtigen Abschnitts für Ihre Installation.
• Kostenlose Ressourcen: Greifen Sie auf unsere Online-Rechner, Installationsleitfäden und detaillierten Schaltpläne zu.

Wenn Sie technische Fragen zur Dimensionierung Ihrer Kabel, zur Wahl des Querschnitts gemäß RGIE oder zur Konformität Ihrer Installation haben, wenden Sie sich an unser technisches Support-Center oder nutzen Sie unsere kostenlosen Berechnungstools.
