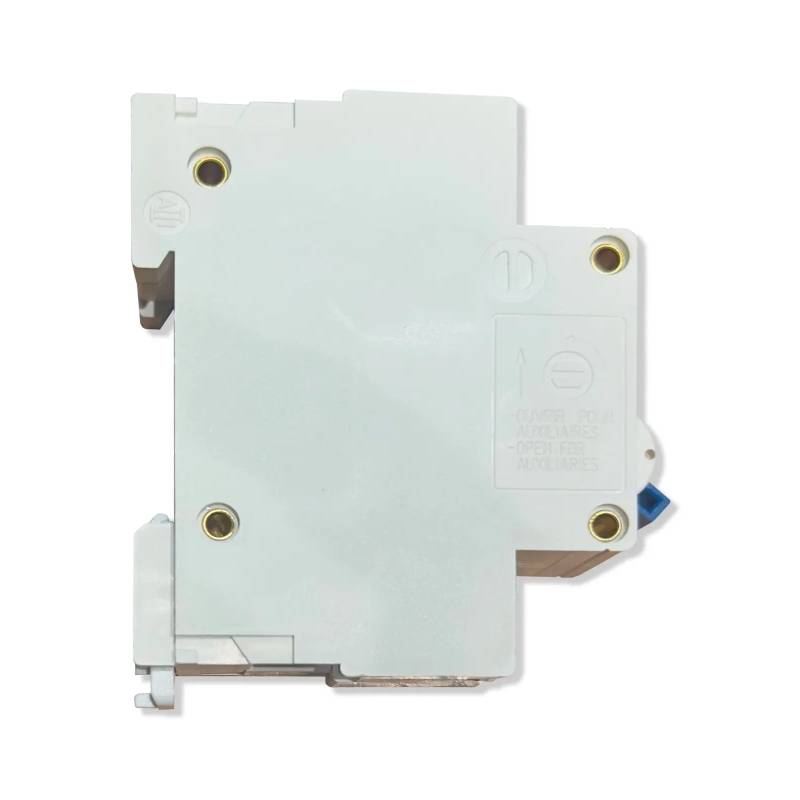

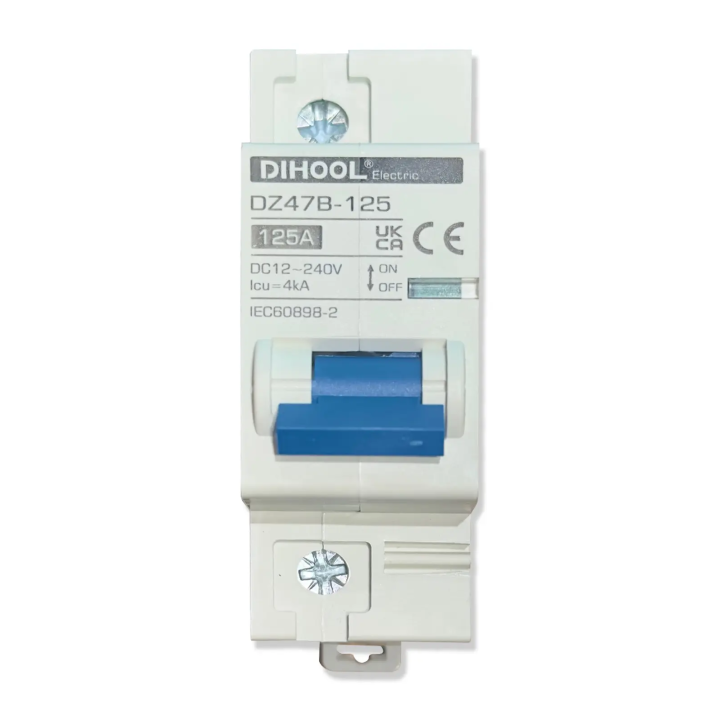

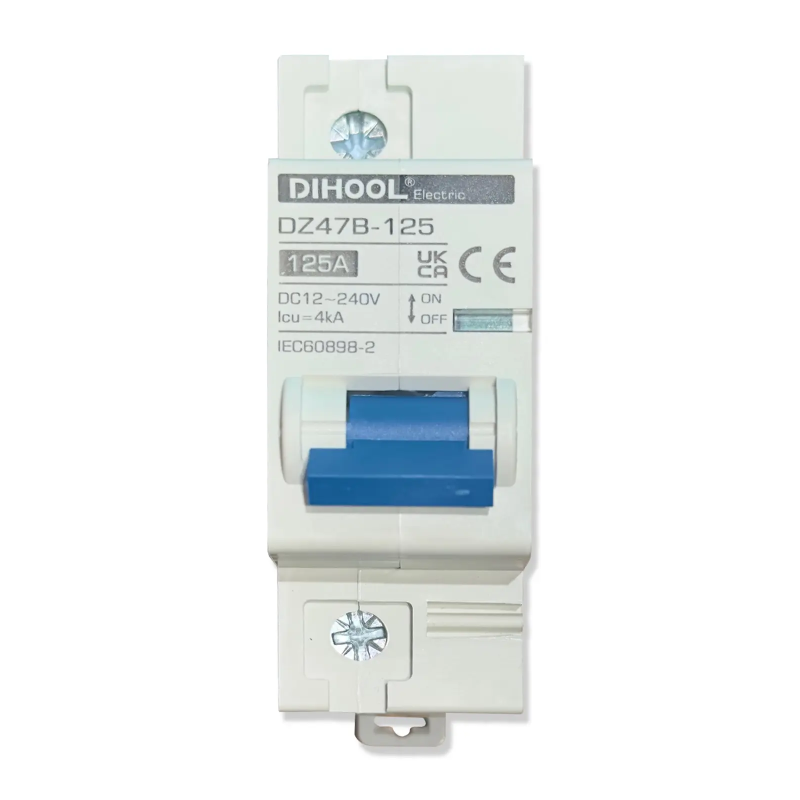

Automatische herinstelbare stroomonderbreker 125A DC 250V

Automatische stroomonderbreker 125A DC 250V - Herinstelbare beveiliging voor zonneaccu's

De automatische stroomonderbreker 125A DC 250V is een kleine stroomonderbreker die speciaal is ontworpen om accusystemen in fotovoltaïsche installaties te beschermen. In tegenstelling tot traditionele eenmalige stroomonderbrekers biedt deze herinstelbare stroomonderbreker permanente bescherming tegen overbelasting en kortsluiting, met de optie om handmatig te resetten na uitschakeling.

Automatische en herinstelbare beveiliging

Deze automatische stroomonderbreker combineert de voordelen van een conventionele stroomonderbreker met het gemak van een herinstelbaar systeem:

• Nominale stroom 125A: Geschikt voor accu-installaties met hoog vermogen
• Spanning 250V DC: Compatibel met 12V, 24V, 48V systemen en hoogspanningsconfiguraties tot 250V
• 4kA uitschakelcapaciteit: Effectieve bescherming tegen ernstige kortsluitingen
• Handmatig opnieuw sluiten: Geen vervanging nodig na uitschakeling
• 1-polig + nul: Standaardconfiguratie voor DC-toepassingen

Herinstelbare automatische stroomonderbreker: Economisch en praktisch. Na een trip lost u gewoon het probleem op en reset u de stroomonderbreker. Geen reserve-vermogensschakelaars meer om op te slaan en te vervangen!

Toepassingen en compatibiliteit

De 125A DC 250V automatische stroomonderbreker wordt met name aanbevolen voor :

• Beveiliging van lithiumbatterijen: Pylontech, Delong, BYD, Dyness (tot 250V DC)
• Batterij-omvormeraansluiting: beveiligen van het hoofdgelijkstroomcircuit
• Autonome systemen: campers, boten, geïsoleerde locaties
• Fotovoltaïsche systemen voor woningen: tot 30 kWh opslagcapaciteit
• Bescherming in twee richtingen: laden en ontladen van de batterij

Compatibel met alle soorten zonneaccu's: lithium LiFePO4, loodzuur, gel, AGM.

Montage en installatie

De stroomonderbreker kan eenvoudig worden gemonteerd op een standaard DIN-rail van 35 mm, zoals in conventionele elektrische schakelborden. De compacte afmetingen maken een optimale integratie in accubeveiligingskasten mogelijk.

Typische configuratie:

1. Accuklem (+) → Automatische vermogensschakelaar van 125 A → Omvormer/belasting
2. Montage: DIN-rail in IP65-behuizing of hoofdschakelbord
3. Kabeldoorsnede: 35-50 mm² aanbevolen voor 125A
4. Klemmen: Geoptimaliseerde klemmen voor koperen kabels met hoge doorsnede

Voor een volledige handleiding voor het installeren van accu's met stroomonderbrekerbeveiliging, zie onze technische handleiding voor het installeren van zonneaccu's.

Dimensionering op basis van accuvermogen

Voordelen van herinstelbare technologie

Vergelijking tussen traditionele en automatische stroomonderbrekers:

Technische specificaties

• IEC/EN 60947-2 conformiteit: Europese norm voor laagspanningsstroomonderbrekers
• GB14048.2 conformiteit: Internationale norm voor elektrische apparatuur
• CE-certificering: Op de markt gebracht in de Europese Unie
• ISO9001 certificering: Gecertificeerd kwaliteitssysteem
• Geoptimaliseerde uitschakelcurve: Snelle magnetische uitschakeling
• Modulaire montage: Standaard 35 mm DIN-rail

Onderhoud en levensduur

De vermogenschakelaar is ontworpen voor een levensduur van minstens 10.000 mechanische cycli. Onderhoudswerkzaamheden zijn beperkt tot :

• Maandelijks: Visuele controle van de goede staat
• Jaarlijks: Aanspannen van de klemmen (koppel 2,5 Nm)
• Functietest: eenmaal per jaar handmatig activeren/resetten
• Vervanging: Alleen bij mechanisch defect (zeldzaam)

Kabelgrootte en doorsnede

Om de capaciteit van 125 A van de vermogensschakelaar ten volle te benutten, is de dimensionering van de kabel van cruciaal belang:

• 25 mm²: Lengte ≤ 1 m, gelijkstroom ≤ 100 A
• 35 mm²: Lengte ≤ 2m, gelijkstroom ≤ 125A (aanbevolen)
• 50 mm²: Lengte > 2m of hoge piekstroom
• 70 mm²: Industriële toepassingen met hoog vermogen

Gebruik onze gratis kabeldoorsnedecalculator om de dimensionering van uw installatie te controleren.

Belangrijke voorzorgsmaatregelen voor gebruik

⚠️ Waarschuwing: Deze vermogensschakelaar is uitsluitend ontworpen voor gelijkstroom (DC). Gebruik hem nooit op een wisselstroomcircuit, anders kan hij defect raken en brand veroorzaken.

• Neem altijd de polariteit in acht bij het bedraden
• Niet meer dan 250V DC tussen de klemmen
• Installeer in een droge omgeving (IP65-behuizing aanbevolen)
• Bedrijfstemperatuur : -25°C tot +60°C
• Niet gebruiken als frequente aan/uit-schakelaar

Compatibel vermogen berekenen

Om te bepalen of de stroomonderbreker van 125A geschikt is voor jouw installatie:

Formule: Vermogen (W) = Batterijspanning (V) × Stroomsterkte (A)
Voorbeeld: Accu 48V × 125A = 6.000W (6 kW) continu

Deze stroomonderbreker is daarom ideaal voor installaties met :

• Omvormer tot 6 kW bij 48V
• Omvormer tot 3 kW bij 24V
• Accu's met maximale ontlaadstroom ≤ 125A

Technische ondersteuning en documentatie

Als u vragen hebt over de dimensionering, installatie of het kiezen van de juiste automatische stroomonderbreker voor uw batterijconfiguratie, is ons technische team beschikbaar via ons online ondersteuningsplatform.

Beschikbare documentatie: gedetailleerd technisch gegevensblad, bedradingsschema's, gids voor de dimensionering van batterijvermogenschakelaars.
