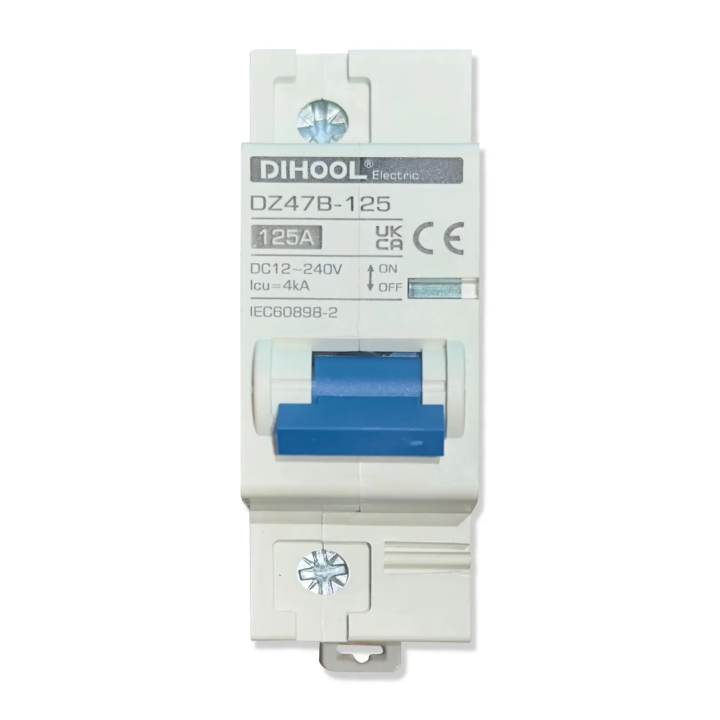

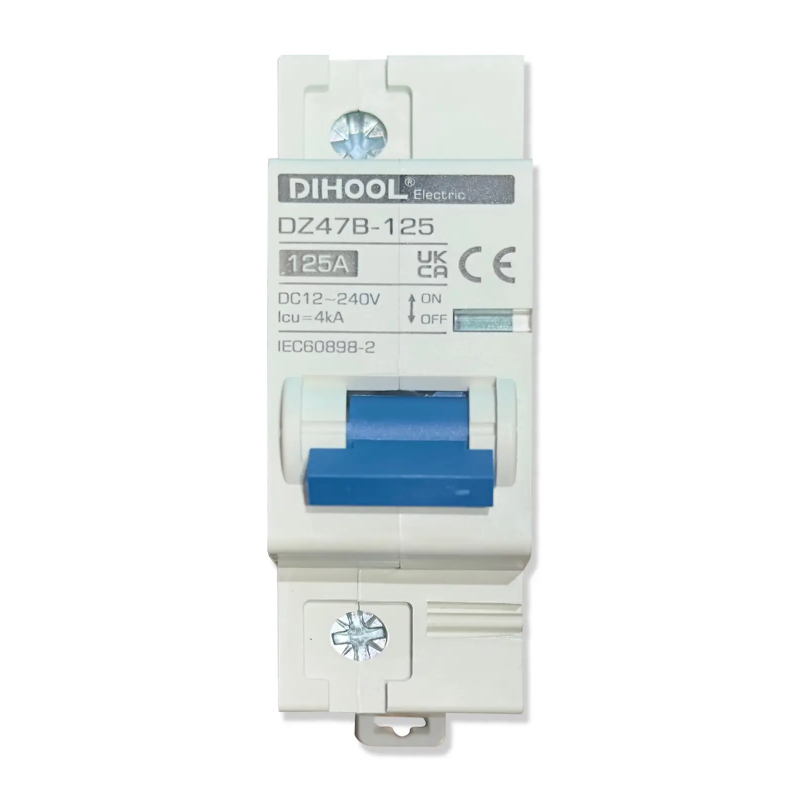

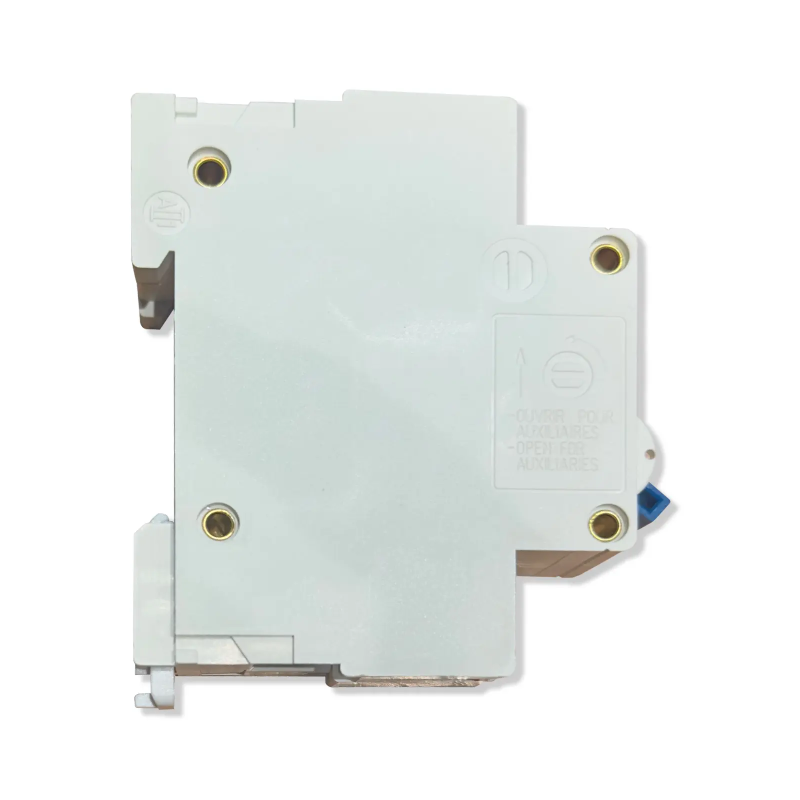

Disjoncteur Automatique 125A DC 250V Réarmable

Disjoncteur Automatique 125A DC 250V - Protection Réarmable pour Batteries Solaires

Le disjoncteur automatique 125A DC 250V est un disjoncteur miniature spécialement conçu pour la protection des systèmes de batteries dans les installations photovoltaïques. Contrairement aux disjoncteur traditionnels à usage unique, ce dispositif réarmable offre une protection permanente contre les surcharges et courts-circuits, avec la possibilité de réenclencher manuellement après déclenchement.

Protection automatique et réarmable

Ce disjoncteur automatique combine les avantages d'un disjoncteur classique avec la praticité d'un système réarmable :

• Courant nominal 125A : Adapté aux fortes puissances des installations batteries
• Tension 250V DC : Compatible systèmes 12V, 24V, 48V et configurations haute tension jusqu'à 250V
• Pouvoir de coupure 4kA : Protection efficace contre les courts-circuits sévères
• Réenclenchement manuel : Pas de remplacement nécessaire après déclenchement
• 1 pôle + neutre : Configuration standard pour applications DC

Disjoncteur automatique réarmable : Économie et praticité. Après un déclenchement, il suffit de résoudre le problème et de réarmer le disjoncteur. Fini les disjoncteurs de rechange à stocker et remplacer !

Applications et compatibilités

Le disjoncteur automatique 125A DC 250V est particulièrement recommandé pour :

• Protection batteries lithium : Pylontech, Delong, BYD, Dyness (jusqu'à 250V DC)
• Connexion batterie-onduleur : Sécurisation du circuit principal DC
• Systèmes autonomes : Camping-cars, péniches, sites isolés
• Installations photovoltaïques résidentielles : Jusqu'à 30 kWh de stockage
• Protection bidirectionnelle : Charge et décharge des batteries

Compatible avec tous types de batteries solaires : lithium LiFePO4, plomb-acide, gel, AGM.

Montage et installation

Le disjoncteur se monte facilement sur rail DIN 35mm standard, comme dans les tableaux électriques conventionnels. Ses dimensions compactes permettent une intégration optimale dans les coffrets de protection batteries.

Configuration typique :

1. Borne batterie (+) → disjoncteur automatique 125A → Onduleur/Charge
2. Montage : Rail DIN dans coffret IP65 ou tableau principal
3. Section câble : 35-50 mm² recommandé pour 125A
4. Bornes : Serrage optimisé pour câbles cuivre haute section

Pour un guide complet d'installation batteries avec protection disjoncteur, consultez notre guide technique installation batteries solaires.

Dimensionnement selon Puissance Batterie

Avantages de la Technologie Réarmable

Comparaison disjoncteur traditionnel vs automatique :

Caractéristiques techniques

• Conformité IEC/EN 60947-2 : Norme européenne disjoncteurs basse tension
• Conformité GB14048.2 : Norme internationale équipements électriques
• Certification CE : Commercialisation Union Européenne
• Certification ISO9001 : Système qualité certifié
• Courbe de déclenchement optimisée : Déclenchement magnétique rapide
• Montage modulaire : Standard rail DIN 35mm

Maintenance et durée de Vie

Le disjoncteur automatique est conçu pour une durée de vie de 10 000 cycles mécaniques minimum. Les opérations de maintenance se limitent à :

• Mensuel : Vérification visuelle du bon état
• Annuel : Resserrage des bornes (couple 2,5 Nm)
• Test fonctionnel : Déclenchement/réarmement manuel 1 fois/an
• Remplacement : Uniquement si défaillance mécanique (rare)

Dimensionnement câbles et section

Pour exploiter pleinement la capacité 125A du disjoncteur, le dimensionnement des câbles est crucial :

• 25 mm² : Longueur ≤ 1m, courant continu ≤ 100A
• 35 mm² : Longueur ≤ 2m, courant continu ≤ 125A (recommandé)
• 50 mm² : Longueur > 2m ou courant crête élevé
• 70 mm² : Applications industrielles haute puissance

Utilisez notre calculateur gratuit de section de câbles pour vérifier le dimensionnement de votre installation.

Précautions d'emploi importantes

⚠️ Attention : Ce disjoncteur est conçu exclusivement pour courant continu (DC). Ne jamais l'utiliser sur circuit alternatif (AC) sous peine de destruction et risque d'incendie.

• Toujours respecter la polarité lors du câblage
• Ne pas dépasser 250V DC entre bornes
• Installer dans un environnement sec (coffret IP65 recommandé)
• Température de fonctionnement : -25°C à +60°C
• Ne pas utiliser comme interrupteur marche/arrêt fréquent

Calcul de la puissance compatible

Pour déterminer si le disjoncteur 125A convient à votre installation :

Formule : Puissance (W) = Tension batterie (V) × Courant (A)
Exemple : Batterie 48V × 125A = 6 000W (6 kW) en continu

Ce disjoncteur convient donc parfaitement aux installations avec :

• Onduleur jusqu'à 6 kW en 48V
• Onduleur jusqu'à 3 kW en 24V
• Batteries avec courant de décharge maximum ≤ 125A

Support technique et documentation

Pour toute question sur le dimensionnement, l'installation ou le choix du disjoncteur automatique adapté à votre configuration batterie, notre équipe technique est disponible via notre plateforme de support en ligne.

Documentation disponible : fiche technique détaillée, schémas de câblage, guide dimensionnement disjoncteurs batteries.
