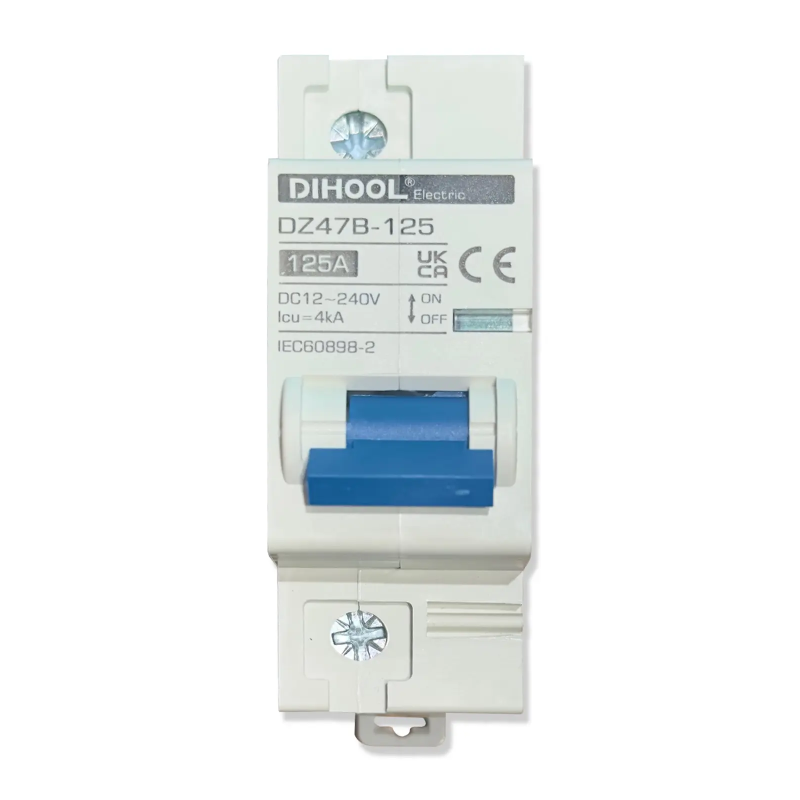

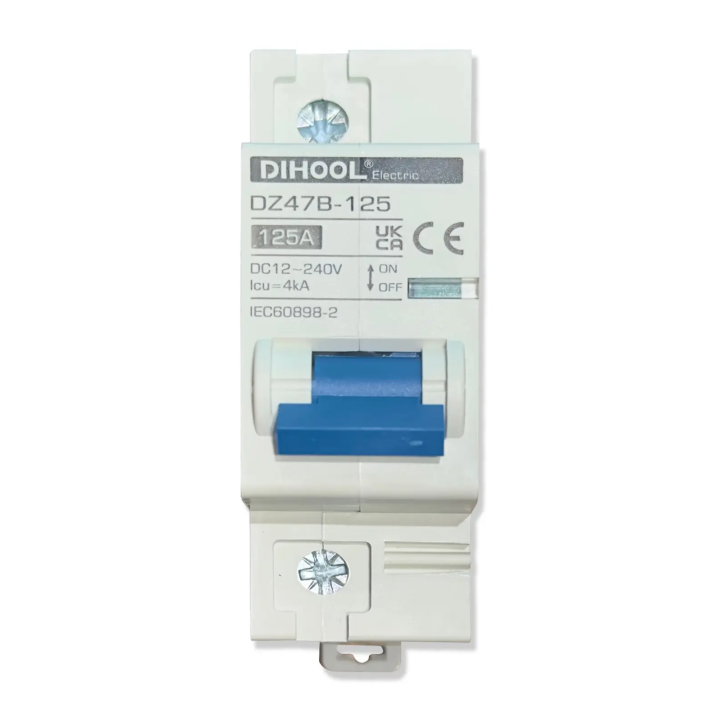

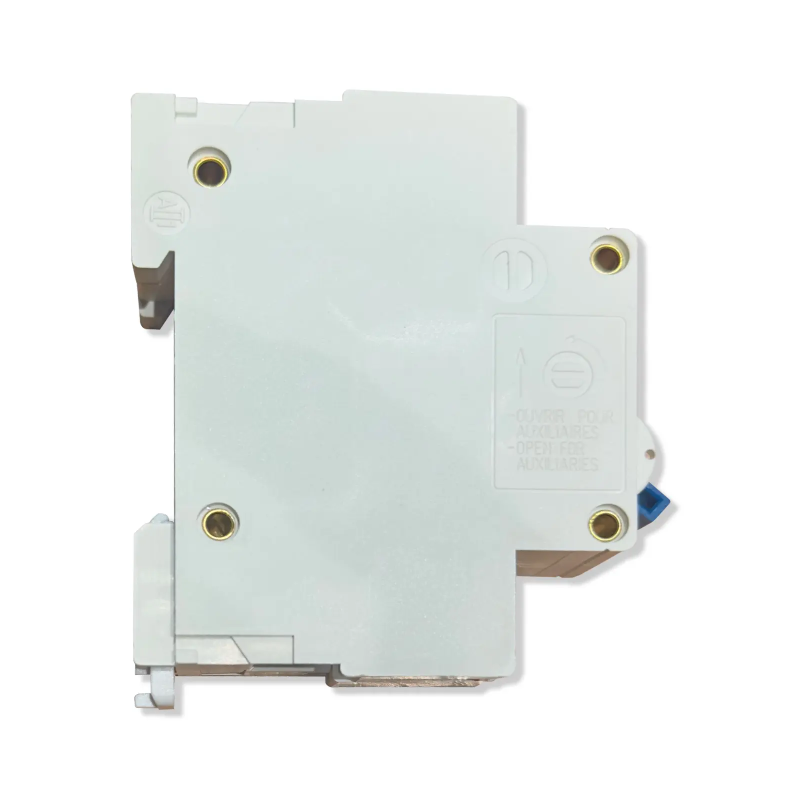

Automatischer Schutzschalter 125A DC 250V Rückstellbar

125A DC 250V Sicherungsautomat - Rückstellbarer Schutz für Solarbatterien.

Der 125A DC 250V Automatic Circuit Break ers ist ein Miniaturschutzschalter, der speziell für den Schutz von Batteriesystemen in Photovoltaikanlagen entwickelt wurde. Im Gegensatz zu herkömmlichen Einweg-Leistungsschaltern bietet dieses rückstellbare Gerät einen dauerhaften Schutz vor Überlastung und Kurzschlüssen, mit der Möglichkeit, nach dem Auslösen manuell wieder einzuschalten.

Automatischer und rückstellbarer Schutz

Dieser automatische Schutzschalter vereint die Vorteile eines klassischen Schutzschalters mit der Zweckmäßigkeit eines rückstellbaren Systems :

• Nennstrom 125A: Geeignet für hohe Leistungen von Batterieanlagen.
• Spannung 250V DC: Kompatibel mit 12V-, 24V-, 48V-Systemen und Hochspannungskonfigurationen bis 250V.
• Schaltleistung 4kA: Wirksamer Schutz vor schweren Kurzschlüssen.
• Manuelle Wiedereinschaltung: Kein Austausch nach Auslösung erforderlich.
• 1-polig + neutral: Standardkonfiguration für DC-Anwendungen.

Rückstellbarer automatischer Schutzschalter: Sparsam und praktisch. Nach einer Auslösung muss nur das Problem behoben und der Schutzschalter zurückgesetzt werden. Keine Ersatzleistungsschalter mehr, die gelagert und ausgetauscht werden müssen!

Anwendungen und Kompatibilität

Der automatische Schutzschalter 125A DC 250V wird besonders empfohlen für :

• Schutz von Lithiumbatterien: Pylontech, Delong, BYD, Dyness (bis 250V DC).
• Batterie-Wechselrichter-Verbindung: Absicherung des DC-Hauptstromkreises.
• Autarke Systeme: Wohnmobile, Hausboote, abgelegene Standorte.
• Photovoltaikanlagen in Privathaushalten: Bis zu 30 kWh Speicherkapazität.
• Bidirektionaler Schutz: Laden und Entladen der Batterien.

Kompatibel mit allen Arten von Solarbatterien: Lithium LiFePO4, Blei-Säure, Gel, AGM.

Montage und Installation

Der Leistungsschalter lässt sich wie in herkömmlichen Schalttafeln problemlos auf einer standardmäßigen 35-mm-DIN-Schiene montieren. Seine kompakten Abmessungen ermöglichen eine optimale Integration in Batterieschutzkästen.

Typische Konfiguration :

1. Batterieklemme (+) → Sicherungsautomat 125A → Wechselrichter/Last.
2. Montage: DIN-Schiene in IP65-Gehäuse oder Hauptschalttafel.
3. Kabelquerschnitt: 35-50 mm² empfohlen für 125A.
4. Klemmen: Optimierte Klemmung für Kupferkabel mit hohem Querschnitt.

Eine vollständige Anleitung für die Installation von Batterien mit Leistungsschalterschutz finden Sie in unserem technischen Leitfaden zur Installation von Solarbatterien.

Dimensionierung nach Batterieleistung

Vorteile der rückstellbaren Technologie

Vergleich herkömmlicher vs. automatischer Schutzschalter :

Technische Daten

• Konformität IEC/EN 60947-2: Europäische Norm für Niederspannungs-Leistungsschalter.
• Konformität GB14048.2: Internationale Norm für elektrische Geräte.
• CE-Zertifizierung: Vermarktung Europäische Union.
• ISO9001-Zertifizierung: Zertifiziertes Qualitätssystem
• Optimierte Auslösekurve: Schnelle magnetische Auslösung.
• Modulare Montage: Standard 35 mm DIN-Schiene

Wartung und Lebensdauer

Der Selbstschalter ist für eine Lebensdauer von mindestens 10 000 mechanischen Zyklen ausgelegt. Die Wartungsarbeiten beschränken sich auf :

• Monatlich: Visuelle Überprüfung des ordnungsgemäßen Zustands.
• Jährlich: Nachziehen der Klemmen (Drehmoment 2,5 Nm).
• Funktionstest: Manuelle Auslösung/Rückstellung 1 Mal/Jahr.
• Austausch: Nur bei mechanischem Versagen (selten).

Dimensionierung von Kabeln und Querschnitt

Um die 125A-Kapazität des Leistungsschalters voll auszuschöpfen, ist die Dimensionierung der Kabel entscheidend:

• 25 mm²: Länge ≤ 1m, Gleichstrom ≤ 100A.
• 35 mm²: Länge ≤ 2m, Gleichstrom ≤ 125A (empfohlen).
• 50 mm²: Länge > 2m oder hoher Spitzenstrom.
• 70 mm²: Industrielle Anwendungen mit hoher Leistung.

Nutzen Sie unseren kostenlosen Kabelquerschnittsrechner, um die Dimensionierung Ihrer Installation zu überprüfen.

Wichtige Vorsichtsmaßnahmen für den Gebrauch

⚠️ Achtung: Dieser Schutzschalter ist ausschließlich für Gleichstrom (DC) ausgelegt. Verwenden Sie ihn niemals für Wechselstrom (AC), da dies zu Zerstörung und Brandgefahr führen kann.

• Beachten Sie bei der Verdrahtung immer die Polarität.
• Überschreiten Sie nicht 250 V DC zwischen den Klemmen.
• In einer trockenen Umgebung installieren (IP65-Gehäuse empfohlen).
• Betriebstemperatur : -25°C bis +60°C.
• Nicht als häufiger Ein-/Ausschalter verwenden.

Berechnung der kompatiblen Leistung

Um festzustellen, ob der 125-A-Schutzschalter für Ihre Installation geeignet ist :

Formel: Leistung (W) = Batteriespannung (V) × Strom (A).
Beispiel: Batterie 48V × 125A = 6.000W (6 kW) Dauerleistung.

Dieser Schutzschalter eignet sich daher ideal für Installationen mit :

• Wechselrichter bis zu 6 kW bei 48V.
• Wechselrichter bis zu 3 kW in 24V.
• Batterien mit maximalem Entladestrom ≤ 125A.

Technische Unterstützung und Dokumentation

Bei Fragen zur Dimensionierung, Installation oder Auswahl des für Ihre Batteriekonfiguration geeigneten Leitungsschutzschalters steht Ihnen unser technisches Team über unsere Online-Supportplattform zur Verfügung.

Verfügbare Dokumentation: detailliertes Datenblatt, Schaltpläne, Leitfaden zur Dimensionierung von Batterieschutzschaltern.
