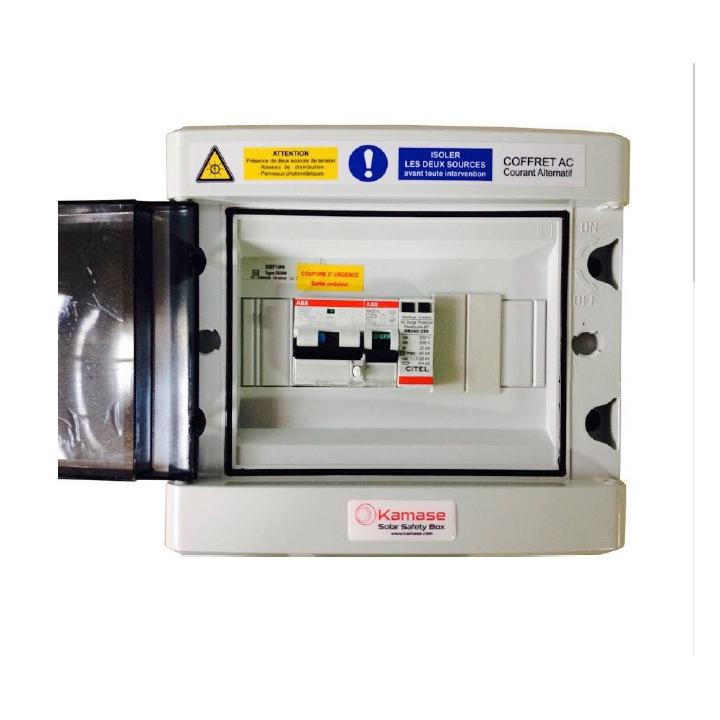

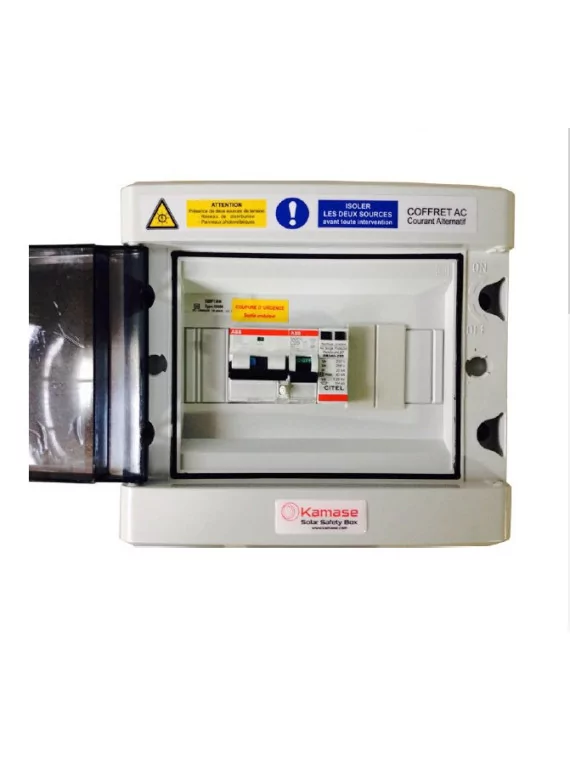

16A AC Enkelfasige bliksemafleiderbox

16A enkelfasige AC overspanningsbeveiliging voor 3kWp fotovoltaïsche installaties

De 3kWp enkelfasige AC schakel- en beveiligingseenheid is een complete, conforme oplossing die speciaal ontworpen is voor residentiële fotovoltaïsche installaties tot 3000W. Hij is uitgerust met professionele ABB- en Citel-componenten en garandeert optimale bescherming van je omvormer en installatie tegen overspanning en elektrische storingen.

Deze kant-en-klare doos bevat alle essentiële veiligheidsfuncties: ABB 30mA hoge-immuniteit aardlekschakelaar, Citel enkelfasige Type 2 AC overspanningsbeveiliging en Wago 10-16mm² veerbelaste klemmen voor snelle, betrouwbare aansluiting.

Uitgebreide bescherming volgens de normen

Deze behuizing is ontworpen om te voldoen aan de vereisten van norm C15-712-1 voor fotovoltaïsche installaties in Frankrijk en België en biedt :

• 30mA differentiële beveiliging Type A-APR: ABB differentiële vermogensschakelaar met hoge immuniteit, speciaal ontworpen voor fotovoltaïsche omvormers (voorkomt hinderlijk uitschakelen)
• Overspanningsbeveiliging: Citel AC20-APR enkelfasige overspanningsbeveiliging Type 2 met speciale stroomonderbreker
• Noodstop: Geïntegreerde werkschakelaar voor veilige isolatie van de installatie
• Overstroombeveiliging: 16A nominale stroomonderbreker geschikt voor installaties tot 3680VA

Voldoet aan norm C15-712-1: Deze box voldoet aan de vereisten van de UTE C15-712-1 gids voor fotovoltaïsche installaties aangesloten op het net in Frankrijk en België.

Professionele kwaliteitsonderdelen van ABB en Citel

Deze kast gebruikt alleen professionele apparatuur van erkende merken:

• ABB 30mA aardlekschakelaar type A-APR: hoge immuniteit (weerstand tegen harmonischen gegenereerd door omvormers), breekcapaciteit Icc 4,5 kA
• Citel AC20-APR overspanningsbeveiliging: Type 2 eenfase, ontlaadstroom In 20kA (Imax 40kA), bescherming 230V AC
• 16A Type C stroomonderbreker: Bliksemafleiderbeveiliging
• Scheidingsschakelaar: Handmatige isolatie van de installatie
• Wago 10-16mm² veerklemmen: snelle aansluiting zonder schroeven, tijdbesparend op locatie

Snelle, eenvoudige installatie

Deze kant-en-klare installatiedoos bespaart je kostbare tijd tijdens de inbedrijfstelling:

• Wago 10-16mm² veerklemmen: omvormer en AC-kabel in enkele seconden aansluiten, zonder schroeven
• Set kabelwartels meegeleverd: voor waterdichte, conforme kabelgeleiding
• Schema met één regel meegeleverd: volledige technische documentatie om het aansluiten te vergemakkelijken
• Etikettering in overeenstemming met UTE-normen: Professionele identificatie van vooraf geïnstalleerde circuits
• IP65-behuizing: Kan buiten worden geïnstalleerd (stof- en spatwaterdicht)

Technische kenmerken van de behuizing

Inclusief beschermende componenten

Inhoud van de doos

• IP65 waterdichte behuizing (8 modules) met transparante deur
• ABB differentiaalvermogenschakelaar 30mA Type A-APR hoge immuniteit
• Citel AC20-APR eenfasige overspanningsbeveiliging met 16A stroomonderbreker
• Ph/N scheidingsschakelaar
• Wago 10-16mm² veerklemmen (ingang en uitgang)
• Set kabelwartels voor waterdichte kabelinvoer
• Installatieschema met één lijn
• Etikettering volgens UTE-normen voorgeïnstalleerd
• Individuele kartonnen verpakking met instructies

Toepassingen en compatibiliteit

Deze eenfasige AC-doos is ideaal voor residentiële fotovoltaïsche installaties tot 3kWp:

• Aansluiting van enkelfasige omvormers tot 3000W
• Installaties voor zelfverbruik met of zonder doorverkoop van overschotten
• Residentiële zonnepakketten (6 tot 8 panelen van 375-400Wp)
• Bescherming aan de AC-zijde (omvormeruitgang naar elektrisch paneel)
• Compatibel met alle enkelfasige omvormers op de markt

Compatibel met enkelfasige omvormers

Compatibel met alle enkelfasige omvormers tot 3kW verkrijgbaar bij Wattuneed:

• Sofar Solar 3kW omvormers (3000TL-G3, 3KTLM-G3)
• SMA Sunny Boy 3.0 omvormers
• Huawei SUN2000-3KTL omvormers
• SunGrow 3.0 SG3.0RS omvormers
• SolaX X1 Mini 3kVA omvormers
• Enkelfasige hybride UPS 3kVA (Sofar ESI, Huawei, SolaX)

Voor meer informatie over onze compatibele enkelfasige omvormers, zie ons assortiment enkelfasige omvormers.

Installatie en inbedrijfstelling

Deze kast moet worden geïnstalleerd door een gekwalificeerde elektricien in overeenstemming met de geldende normen:

1. Montage van de kast: Wandmontage in de buurt van de omvormer (max 3m)
2. Ingangsaansluiting: AC-kabel van omvormer naar Wago ingangsklemmen
3. Uitgangsaansluiting: AC-kabel van omvormer naar Wago uitgangsklemmen.
4. Aarding: aardleiding moet worden aangesloten (PE)
5. Controle: functietest van differentieel en bliksemafleider

⚠️ Belangrijk: De fotovoltaïsche elektrische installatie moet worden uitgevoerd door een gekwalificeerde vakman volgens de normen C15-712-1 en NF C 15-100. Een Consuel-conformiteitsverklaring is verplicht.

Voordelen van de Wattuneed eenfase AC bliksemafleiderbox

• Snelle installatie: Wago veerklemmen besparen tijd op locatie
• Voldoet aan norm C15-712-1: Consuel-conformiteit verzekerd
• Pro ABB + Citel componenten: Gegarandeerde kwaliteit en betrouwbaarheid
• Hoge immuniteit: ABB type A-APR differentieel om per ongeluk uitschakelen te voorkomen
• IP65 waterdicht: installatie binnen of buiten mogelijk
• Installatieklaar: schema + etikettering + kabelwartels meegeleverd
• Op voorraad in België: Snelle levering in Frankrijk, België en Luxemburg

Bestel nu uw eenfasige AC-behuizing die voldoet aan de voorschriften en klaar is voor installatie!
