Blitzschutzkasten 16A AC einphasig
249,51 €
Inklusive Steuer
09940
0712971131163
Einphasiger AC-Überspannungsschutzkasten 3 kWp – Umfassender und normkonformer Schutz
Der einphasige 3-kWp-Wechselstrom-Überspannungsschutzkasten ist eine einbaufertige Lösung zur Absicherung Ihrer privaten Photovoltaikanlage. Ausgestattet mit professionellen Komponenten von ABB und Citel garantiert er einen optimalen Schutz, der streng der Norm NFC 15-712-1 entspricht.
Professioneller Schutz von ABB + Citel
- ABB-Fehlerstromschutzschalter 30 mA Typ A-APR: Hohe Störfestigkeit zur Vermeidung von Fehlauslösungen durch den Wechselrichter.
- Überspannungsschutz Citel AC20-APR Typ 2: Robuster Schutz gegen Überspannungen bis zu 40 kA.
- Trennschalter: Ph/N-Trennung in unmittelbarer Nähe für eine sichere Wartung.
- 16-A-Leistungsschalter: Spezieller Schutz für den Wechselrichterkreis und den Überspannungsschutz.
Schnelle Installation mit Wago-Klemmen
Ausgestattet mit Wago-Federklemmen 10–16 mm² für einen schnellen und dauerhaften schraubenlosen Anschluss des Wechselrichters und des AC-Kabels. Zeitersparnis und zuverlässige Verbindung auf der Baustelle garantiert!
IP65 – Installation im Innen- oder Außenbereich
Wasserdichtes Gehäuse nach IP65 aus hochfestem Polycarbonat. Konzipiert für eine dauerhafte Wandmontage, auch im Außenbereich (Temperaturbeständigkeit von -25 °C bis +60 °C).
Einphasiger 16-A-Wechselstrom-Überspannungsschutzkasten für Photovoltaikanlagen mit 3 kWp
Der einphasige 3-kWp-Wechselstrom-Schalt- und Schutzkasten ist eine komplette und normkonforme Komplettlösung, die speziell für private Photovoltaikanlagen bis zu 3000 W entwickelt wurde. Ausgestattet mit professionellen Komponenten von ABB und Citel gewährleistet er einen optimalen Schutz Ihres Wechselrichters und Ihrer Anlage vor Überspannungen und elektrischen Fehlern.
Dieser einbaufertige Schrank enthält alle unverzichtbaren Sicherheitskomponenten: einen hochimmunen ABB-Fehlerstromschutzschalter (30 mA), einen einphasigen Citel-AC-Überspannungsschutz Typ 2 sowie Wago-Federklemmen (10–16 mm² ) für einen schnellen und zuverlässigen Anschluss.
Umfassender Schutz gemäß den Normen
Dieser Schaltkasten wurde entwickelt, um die Anforderungen der Norm C15-712-1 für Photovoltaikanlagen in Frankreich und Belgien zu erfüllen, und gewährleistet:
- Fehlerstromschutz 30 mA Typ A-APR: ABB-Fehlerstromschutzschalter mit hoher Störfestigkeit, speziell für Photovoltaik-Wechselrichter entwickelt (verhindert ungewollte Auslösungen)
- Überspannungsschutz: Einphasiger Überspannungsschutz Citel AC20-APR Typ 2 mit eigenem Schutzschalter
- Notabschaltung: Integrierter Trennschalter zur sicheren Trennung der Anlage
- Überstromschutz: Kalibrierter 16-A-Leistungsschalter, geeignet für Anlagen bis 3680 VA
Entspricht der Norm C15-712-1: Dieser Schaltkasten erfüllt die Anforderungen des Leitfadens UTE C15-712-1 für netzgekoppelte Photovoltaikanlagen in Frankreich und Belgien.
Professionelle Komponenten in ABB- und Citel-Qualität
Dieser Schaltkasten enthält ausschließlich professionelle Komponenten namhafter Marken:
- ABB-Fehlerstromschutzschalter 30 mA Typ A-APR: Hohe Störfestigkeit (Widerstandsfähigkeit gegen von Wechselrichtern erzeugte Oberschwingungen), Ausschaltvermögen Icc 4,5 kA
- Überspannungsschutz Citel AC20-APR: Typ 2 einphasig, Ableitstrom In 20 kA (Imax 40 kA), Schutz 230 V AC
- Leistungsschalter 16 A Typ C: Schutz des Überspannungsschutzes
- Trennschalter: Manuelle Trennung der Anlage
- Wago-Federklemmen 10–16 mm²: Schneller Anschluss ohne Schrauben, Zeitersparnis auf der Baustelle
Schnelle und einfache Installation
Dieser einbaufertige Schaltkasten spart Ihnen wertvolle Zeit bei der Inbetriebnahme:
- Wago-Federklemmen 10–16 mm²: Anschluss von Wechselrichter und AC-Kabel in wenigen Sekunden, ohne Schrauben
- Mitgelieferter Kabelverschraubungssatz: Für eine dichte und normgerechte Kabeldurchführung
- Einschaltplan enthalten: Vollständige technische Dokumentation zur Erleichterung des Anschlusses
- Kennzeichnung gemäß UTE-Normen: Professionelle Kennzeichnung der vorinstallierten Stromkreise
- Gehäuse IP65: Installation im Außenbereich möglich (staub- und spritzwassergeschützt)
| Technische Daten: Einphasiger AC-Schaltkasten 3 kWp | |
|---|---|
| Wattuneed-Artikelnummer | 09940 |
| Maximale Leistung | 3000 W (3680 VA bei 16 A) |
| Leistung des Leistungsschalters | 16 A |
| Anzahl der Module | 8 DIN-Module |
| Abmessungen (L x B x T) | 215 x 238 x 118 mm |
| Schutzart | IP65 (Außeninstallation möglich) |
| Anschlussklemmen | Wago-Federklemmen 10–16 mm² |
| Konformitätsnorm | C15-712-1 |
| Installationsart | Wandmontage (Befestigungsmaterial im Lieferumfang enthalten) |
| Enthaltene Schutzkomponenten | |
|---|---|
| Fehlerstromschutzschalter | ABB 30 mA Typ A-APR (hohe Störfestigkeit) Ph/N – Icc 4,5 kA |
| AC-Überspannungsschutz | Citel AC20-APR einphasig Typ 2 – In 20 kA, Imax 40 kA – 230 V |
| Überspannungsschutzschalter | 16 A Typ C (spezieller Schutz für Überspannungsschutz) |
| Trennschalter | Manuelle Trennung Ph/N |
Inhalt des Gehäuses

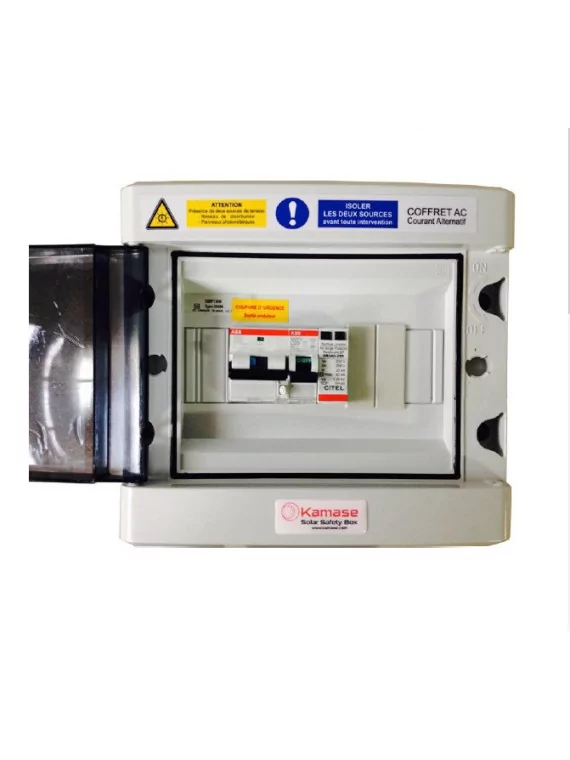

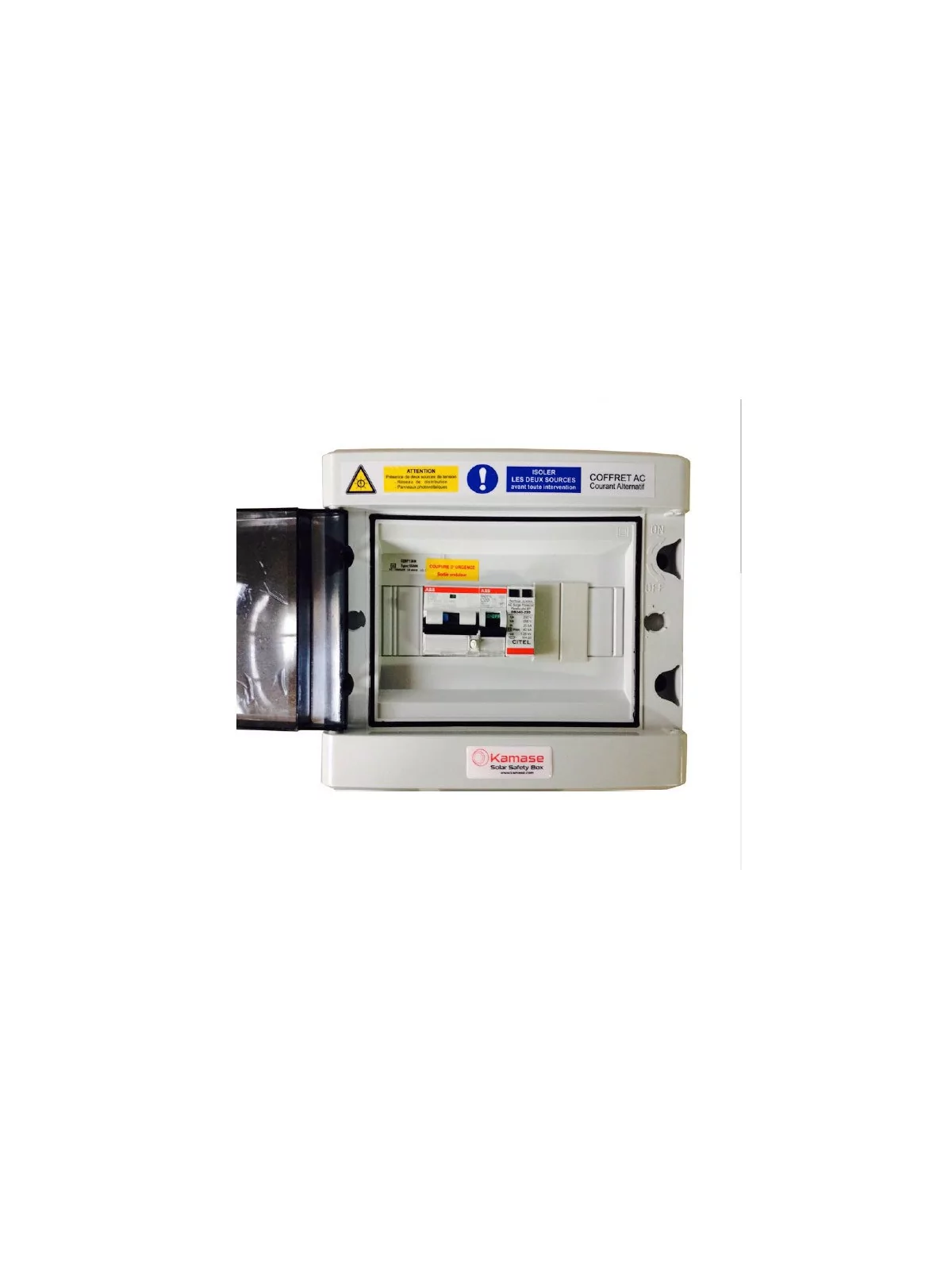

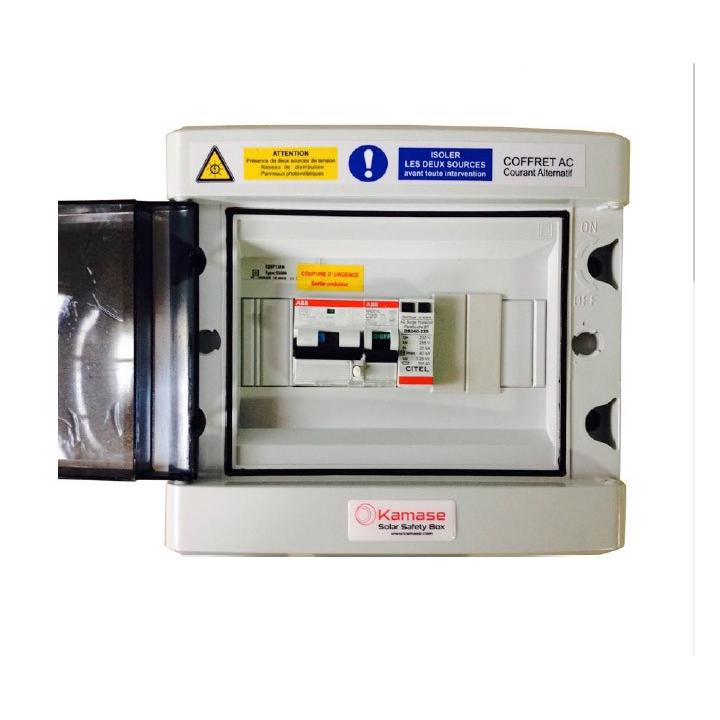

- Wasserdichter Schaltkasten IP65 (8 Module) mit transparenter Tür
- ABB-Fehlerstromschutzschalter 30 mA Typ A-APR mit hoher Störfestigkeit
- Einphasiger Überspannungsschutz Citel AC20-APR mit 16-A-Leistungsschalter
- Ph/N-Trennschalter
- Wago-Federklemmen 10–16 mm² (Eingang und Ausgang)
- Satz Kabelverschraubungen für wasserdichte Kabeldurchführung
- Einfädiges Schaltbild der Anlage
- Vorkonfigurierte Beschriftung gemäß UTE-Normen
- Einzelverpackung aus Karton mit Gebrauchsanweisung
Anwendungen und Kompatibilität
Dieser einphasige Wechselstrom-Schaltkasten ist ideal für Photovoltaik-Anlagen in Wohngebäuden bis zu 3 kWp:
- Anschluss von einphasigen Wechselrichtern bis zu 3000 W
- Eigenverbrauchsanlagen mit oder ohne Weiterverkauf von Überschüssen
- Solar-Bausätze für Privathaushalte (6 bis 8 Module mit 375–400 Wp)
- AC-seitiger Schutz (vom Wechselrichter zum Verteilerkasten)
- Kompatibel mit allen auf dem Markt erhältlichen einphasigen Wechselrichtern
Kompatibilität mit einphasigen Wechselrichtern
Kompatibel mit allen bei Wattuneed erhältlichen einphasigen Wechselrichtern bis 3 kW.
Installation und Inbetriebnahme
Die Installation dieses Schaltkastens muss von einem qualifizierten Elektriker gemäß den geltenden Normen durchgeführt werden:
- Befestigung des Gehäuses: Wandmontage in der Nähe des Wechselrichters (max. 3 m)
- Eingangsanschluss: AC-Kabel vom Wechselrichter zu den Wago-Eingangsklemmen
- Ausgangsanschluss: AC-Kabel zur Hauptschalttafel über Wago-Ausgangsklemmen
- Erdung: Der Schutzleiter (PE) muss unbedingt angeschlossen werden
- Überprüfung: Funktionstest des Fehlerstromschutzschalters und des Überspannungsschutzes
Wichtig: Die Photovoltaik-Elektroinstallation muss von einem qualifizierten Fachmann gemäß den Normen C15-712-1 und NF C 15-100 durchgeführt werden. Eine Consuel-Konformitätserklärung ist obligatorisch.
Vorteile des einphasigen AC-Überspannungsschutzkastens von Wattuneed
- Schnelle Installation: Wago-Federklemmen, Zeitersparnis auf der Baustelle
- Entspricht der Norm C15-712-1: Consuel-Konformität gewährleistet
- Professionelle Komponenten von ABB + Citel: Qualität und Zuverlässigkeit garantiert
- Hohe Störfestigkeit: ABB-Fehlerstromschutzschalter Typ A-APR gegen ungewolltes Auslösen
- Wasserdicht nach IP65: Installation im Innen- oder Außenbereich möglich
- Einbaufertig: Schaltplan + Beschriftung + Kabelverschraubungen im Lieferumfang enthalten
- Lager in Belgien: Schnelle Lieferung nach Frankreich, Belgien und Luxemburg
Schaltplan des Schaltschranks
Bestellen Sie jetzt Ihren normkonformen und einbaufertigen einphasigen Wechselstrom-Schaltkasten!
FAQ – AC-Überspannungsschutz-Schaltkasten 16 A (3 kWp)
09940
Datenblatt
- Protection AC - Nennstrom (A)
- 16 A
- Protection AC - Nennspannung (V)
- 230 V
- Protection AC - Pole
- 1P+N
Spezifische Referenzen
- upc
- 712971131163
- ean13
- 0712971131163
