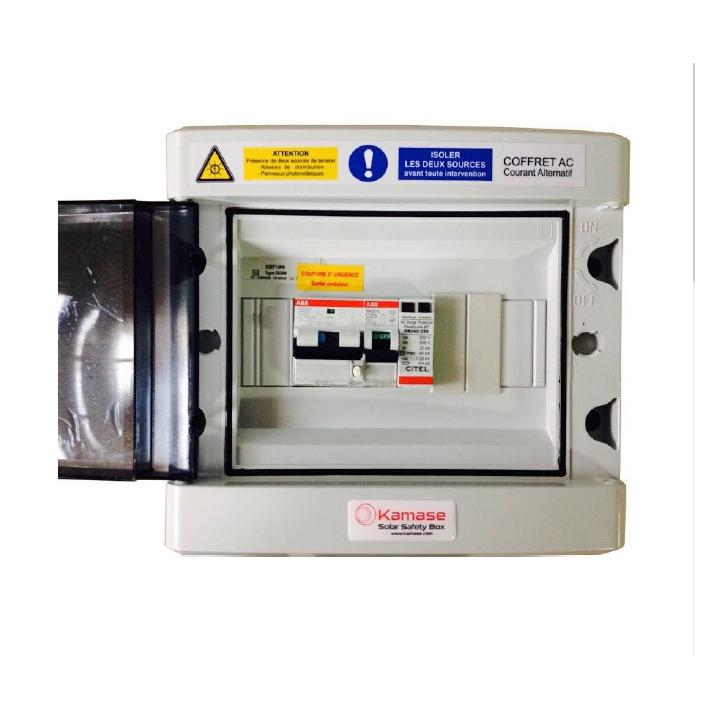

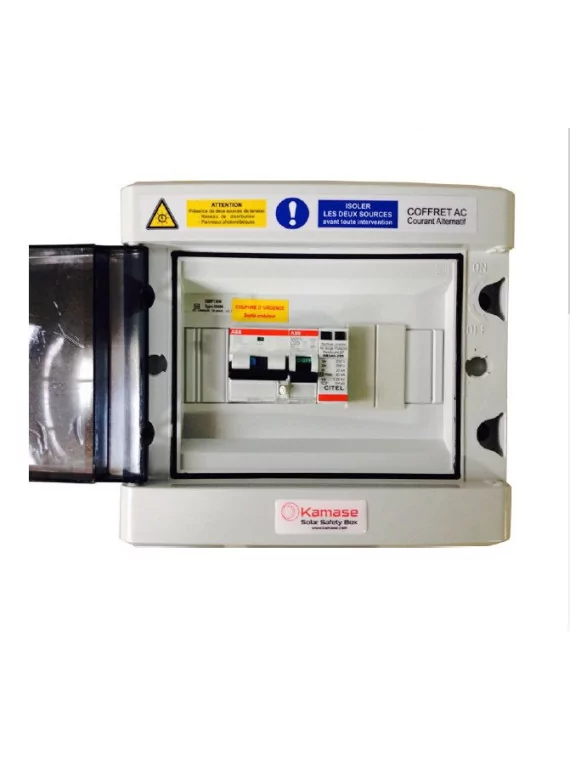

Caja pararrayos monofásica 16A CA

Protector contra sobretensiones de CA monofásico de 16 A para instalaciones fotovoltaicas de 3 kWp

La unidad de conmutación y protección de CA monofásica 3kWp es una solución completa y conforme a las normas, diseñada específicamente para instalaciones fotovoltaicas residenciales de hasta 3000W. Equipada con componentes profesionales ABB y Citel, garantiza una protección óptima de su inversor y de su instalación contra las sobretensiones y los fallos eléctricos.

Esta caja lista para instalar incorpora todas las características de seguridad esenciales: disyuntor diferencial de alta inmunidad de 30 mA de ABB, descargador de sobretensiones de CA monofásico de tipo 2 de Citel y terminales con resorte de 10-16 mm² de Wago para una conexión rápida y fiable.

Protección completa y conforme a las normas

Diseñada para cumplir los requisitos de la norma C15-712-1 que rige las instalaciones fotovoltaicas en Francia y Bélgica, esta caja proporciona :

• Protección diferencial de 30 mA Tipo A-APR: interruptor diferencial ABB de alta inmunidad, especialmente diseñado para inversores fotovoltaicos (evita disparos intempestivos).
• Protección contra sobretensiones: Protector contra sobretensiones monofásico de tipo 2 Citel AC20-APR con disyuntor dedicado
• Desconexión deemergencia: Interruptor de desconexión integrado para el aislamiento seguro de la instalación
• Protección contra sobreintensidades: disyuntor de 16 A apto para instalaciones de hasta 3680 VA

Conforme a la norma C15-712-1: Esta caja cumple los requisitos de la guía UTE C15-712-1 para instalaciones fotovoltaicas conectadas a la red en Francia y Bélgica.

Componentes profesionales de calidad ABB y Citel

Esta caja utiliza únicamente equipos profesionales de marcas reconocidas:

• Interruptor diferencial ABB 30mA tipo A-APR: alta inmunidad (resistencia a los armónicos generados por los inversores), poder de corte Icc 4,5 kA
• Protector contra sobretensiones Citel AC20-APR: Tipo 2 monofásico, corriente de descarga In 20kA (Imax 40kA), protección 230V AC
• Disyuntor tipo C 16A: Protección pararrayos
• Interruptor de aislamiento: Aislamiento manual de la instalación
• Terminales de resorte Wago 10-16mm²: Conexión rápida sin tornillos, ahorrando tiempo en la obra

Instalación rápida y sencilla

Esta caja lista para instalar le ahorra un tiempo precioso durante la puesta en servicio:

• Terminalesde resorte Wago 10-16mm²: Conecte el inversor y el cable de CA en segundos, sin atornillar
• Juego de prensaestopas suministrado: para un tendido de cables estanco y conforme a las normas
• Diagrama unifilar incluido: Documentación técnica completa para facilitar la conexión
• Etiquetado conforme a las normas UTE: identificación profesional de los circuitos preinstalados
• Caja IP65: puede instalarse en exteriores (estanca al polvo y a las salpicaduras)

Características técnicas de la caja

Componentes de protección incluidos

Contenido de la caja

• Caja estanca IP65 (8 módulos) con puerta transparente
• Disyuntor diferencial ABB 30mA tipo A-APR de alta inmunidad
• Protector contra sobretensiones monofásico Citel AC20-APR con disyuntor de 16A
• Interruptor seccionador Ph/N
• Terminales de resorte Wago 10-16mm² (entrada y salida)
• Juego de prensaestopas para entrada estanca de cables
• Esquema unifilar de la instalación
• Etiquetado conforme a las normas UTE preinstalado
• Embalaje individual de cartón con instrucciones

Aplicaciones y compatibilidad

Esta caja de CA monofásica es ideal para instalaciones fotovoltaicas residenciales de hasta 3 kWp:

• Conexión de inversores monofásicos de hasta 3000W
• Instalaciones de autoconsumo con o sin reventa de excedentes
• Kits solares residenciales (6 a 8 paneles de 375-400Wp)
• Protección en el lado CA (salida del inversor al cuadro eléctrico)
• Compatible con todos los inversores monofásicos del mercado

Compatible con inversores monofásicos

Compatible con todos los inversores monofásicos de hasta 3kW disponibles en Wattuneed :

• Inversores Sofar Solar 3kW (3000TL-G3, 3KTLM-G3)
• Inversores SMA Sunny Boy 3.0
• Inversores Huawei SUN2000-3KTL
• Inversores SunGrow 3.0 SG3.0RS
• Inversores SolaX X1 Mini 3kVA
• SAI híbridos monofásicos de 3kVA (Sofar ESI, Huawei, SolaX)

Para obtener más información sobre nuestros inversores monofásicos compatibles, consulte nuestra gama de inversores monofásicos.

Instalación y puesta en servicio

Este armario debe ser instalado por un electricista cualificado de acuerdo con las normas vigentes:

1. Montaje de la caja: Montaje mural cerca del inversor (máx. 3 m)
2. Conexión de entrada: Cable de CA del inversor a los terminales de entrada Wago
3. Conexión de salida: Cable de CA del cuadro eléctrico general a los terminales de salida Wago
4. Puesta a tierra: Debe conectarse un conductor de protección (PE).
5. Comprobación: Prueba de funcionamiento del diferencial y del pararrayos

⚠️ Importante: La instalación eléctrica fotovoltaica debe ser realizada por un profesional cualificado de acuerdo con las normas C15-712-1 y NF C 15-100. Es obligatoria la declaración de conformidad Consuel.

Ventajas de la caja pararrayos monofásica CA Wattuneed

• Instalación rápida: los bornes elásticos Wago ahorran tiempo en la obra
• Conforme a la norma C15-712-1: conformidad Consuel asegurada
• Componentes Pro ABB + Citel: Calidad y fiabilidad garantizadas
• Alta inmunidad: diferencial ABB tipo A-APR para evitar disparos accidentales
• Estanqueidad IP65: Posibilidad de instalación interior o exterior
• Listo para instalar: Diagrama + etiquetado + prensaestopas suministrados
• En stock en Bélgica: Entrega rápida en Francia, Bélgica y Luxemburgo

Pida ya su envolvente monofásica de CA conforme a la normativa y lista para instalar.
