Kit de fixation sur toit en tuiles
Kit de fixation sur toit en tuiles
systeme de montage pour toit en tuiles
systeme de montage pour toit en tuiles
systeme de montage pour toit en tuiles
systeme de montage pour toit en tuiles
systeme de montage pour toit en tuiles
systeme de montage pour toit en tuiles
systeme de montage pour toit en tuiles
Clame de milieu rapide
Clame de fin rapide
Kit de fixation sur toit en tuiles
Kit de fixation sur toit en tuiles
systeme de montage pour toit en tuiles

Kit de fixation sur toit en tuiles

57,84 €
TTC
0803
0712971132665

Ce kit de fixation pour toiture en tuiles est conçu pour installer solidement vos panneaux photovoltaïques sur tout type de toit en tuiles. Le contenu du kit s’adapte automatiquement en fonction du nombre de panneaux et de la disposition (portrait ou paysage) que vous sélectionnez dans les options.

Le kit contient tout le matériel nécessaire pour une installation fiable, robuste et durable, adapté à vos panneaux solaires (épaisseur du cadre selon l’option choisie).


Caractéristiques principales

  • Installation sur toits en tuiles
  • Pose des panneaux en portrait ou en paysage
  • Structure en aluminium anodisé
  • Fixation robuste et durable
  • Adapté aux panneaux photovoltaïques standards
  • Kit complet prêt à poser


Choisissez le nombre de panneaux et la disposition (portrait/paysage) dans les options.

Attention : pour une installation avec deux lignes de panneaux ou plus (ex. : 2 rangées de 6 panneaux), il est nécessaire de sélectionner deux kits de fixation

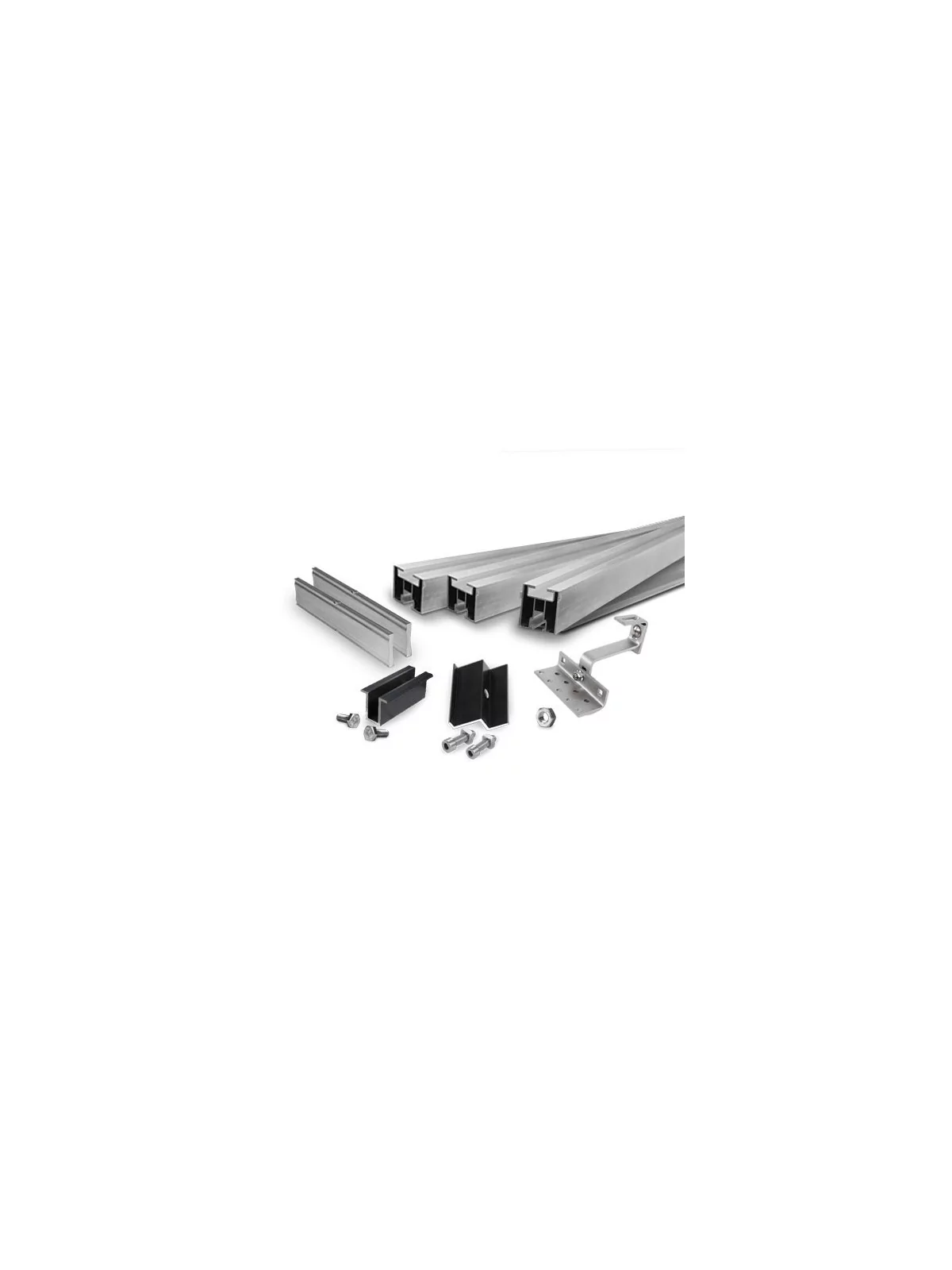

Contenu du kit de fixation pour panneaux solaires – Toit en tuiles

Les composants du kit varient selon le nombre de panneaux. Les jonctions de rails sont incluses à partir de 2 panneaux en paysage et de 3 panneaux en portrait (voir tableau en bas de page).

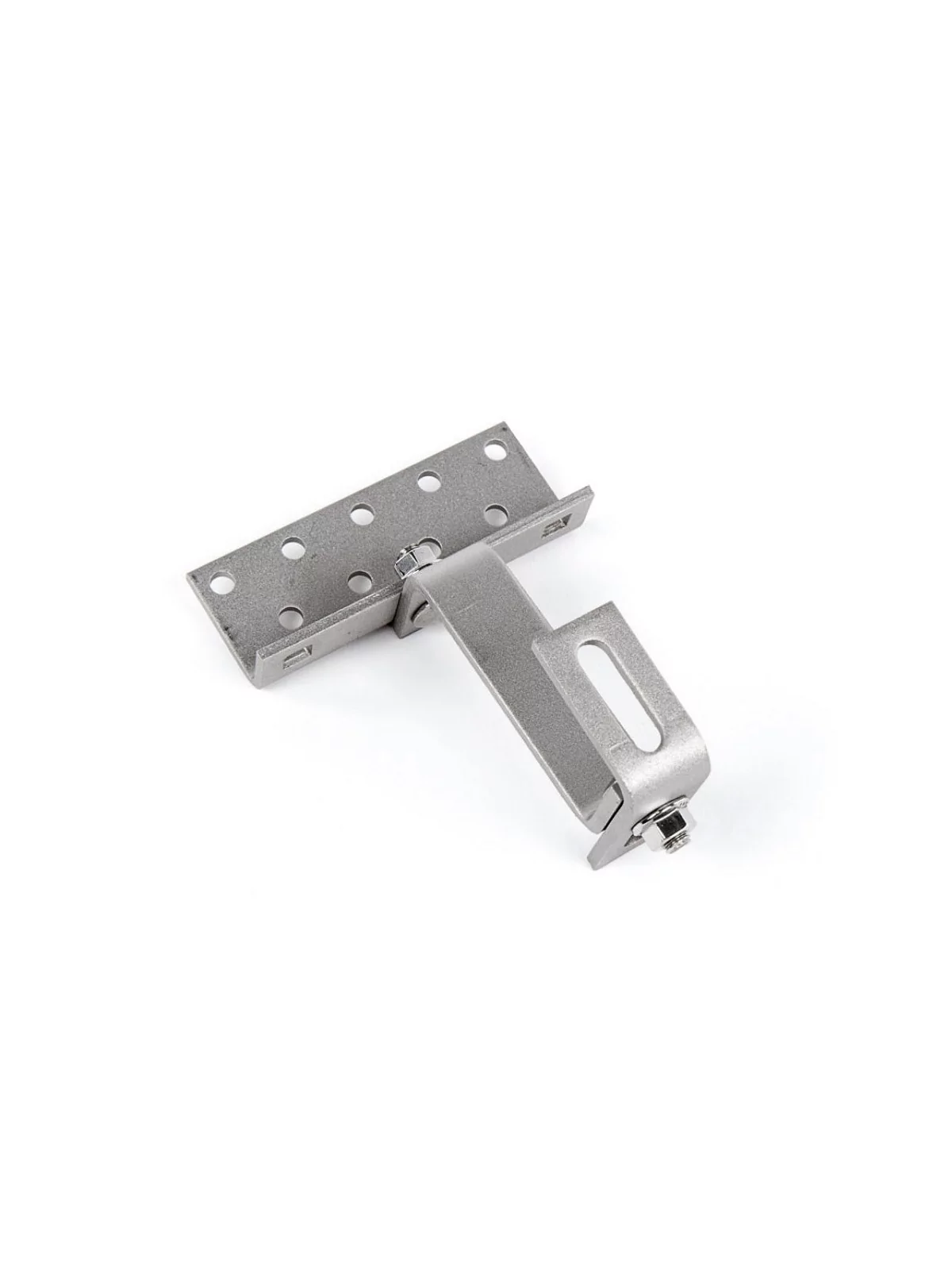

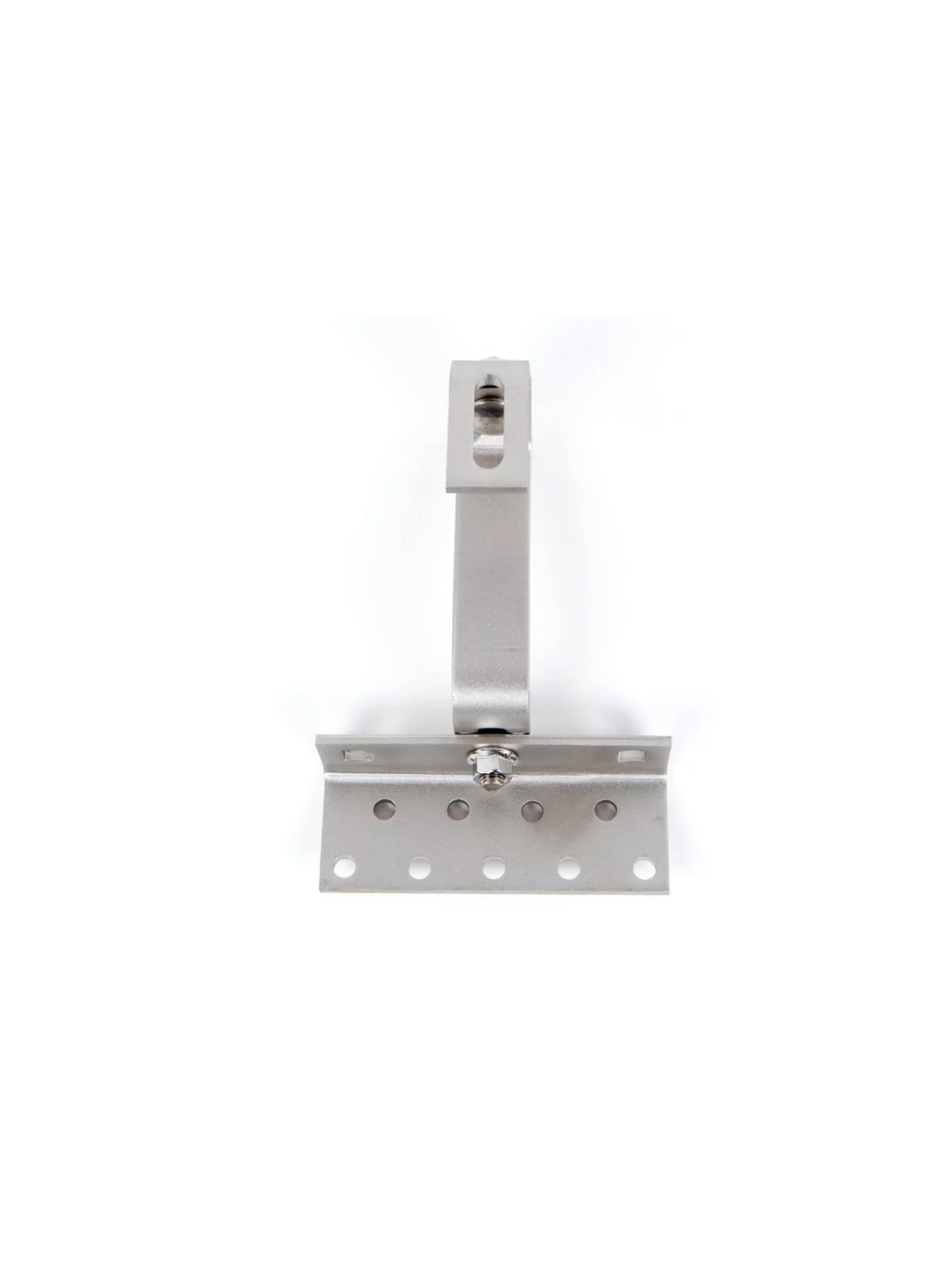

Inclus Crochet réglable

Crochets pour tuiles réglables

Fixation sur charpente pour supporter les rails..

Détails du produit
Inclus Rail alu 40x40

Rail aluminium 40×40

Support principal assurant la structure de l’installation photovoltaïque.

Détails du produit
Inclus dès 2 PV Jonctions de rails

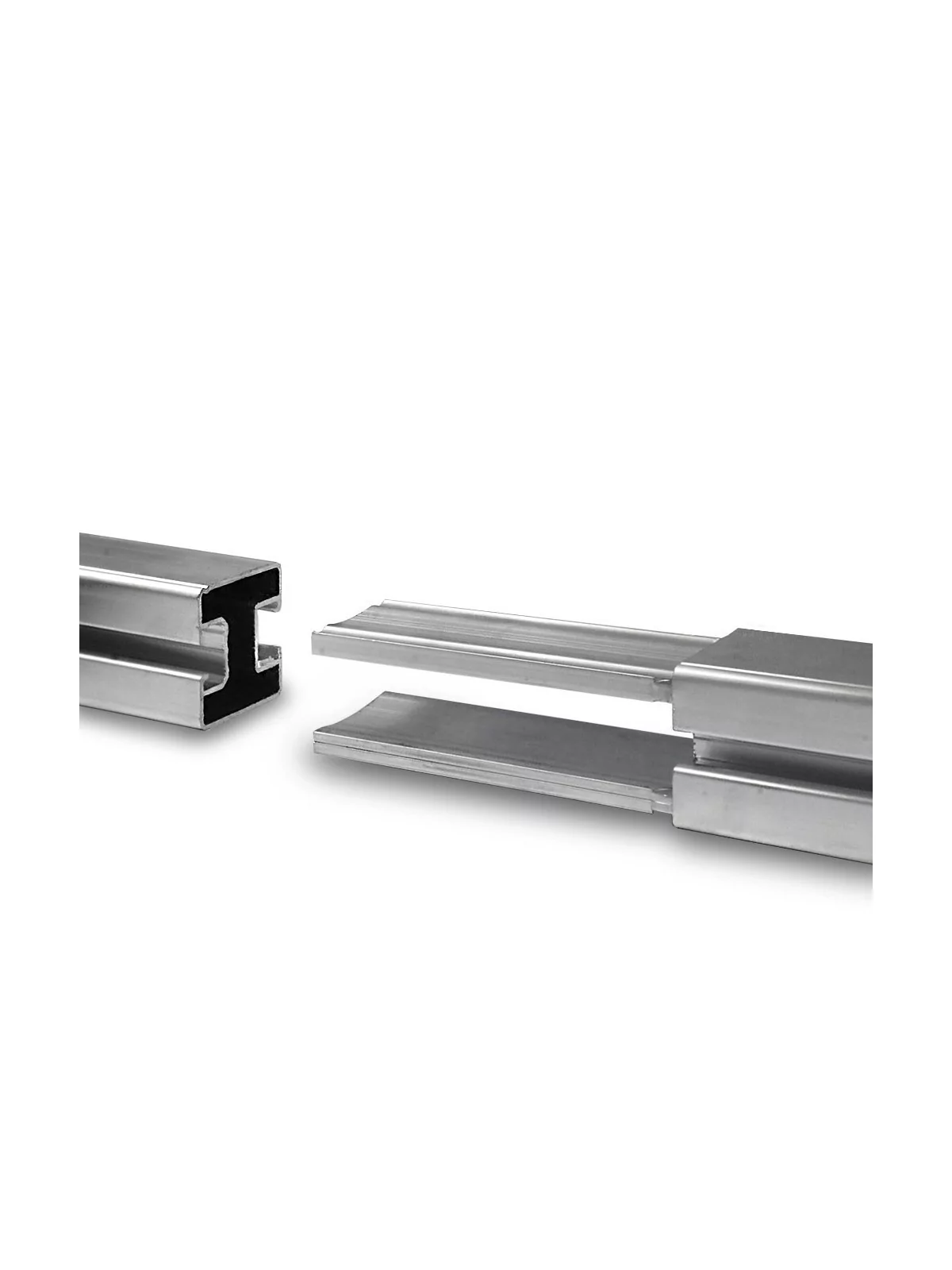

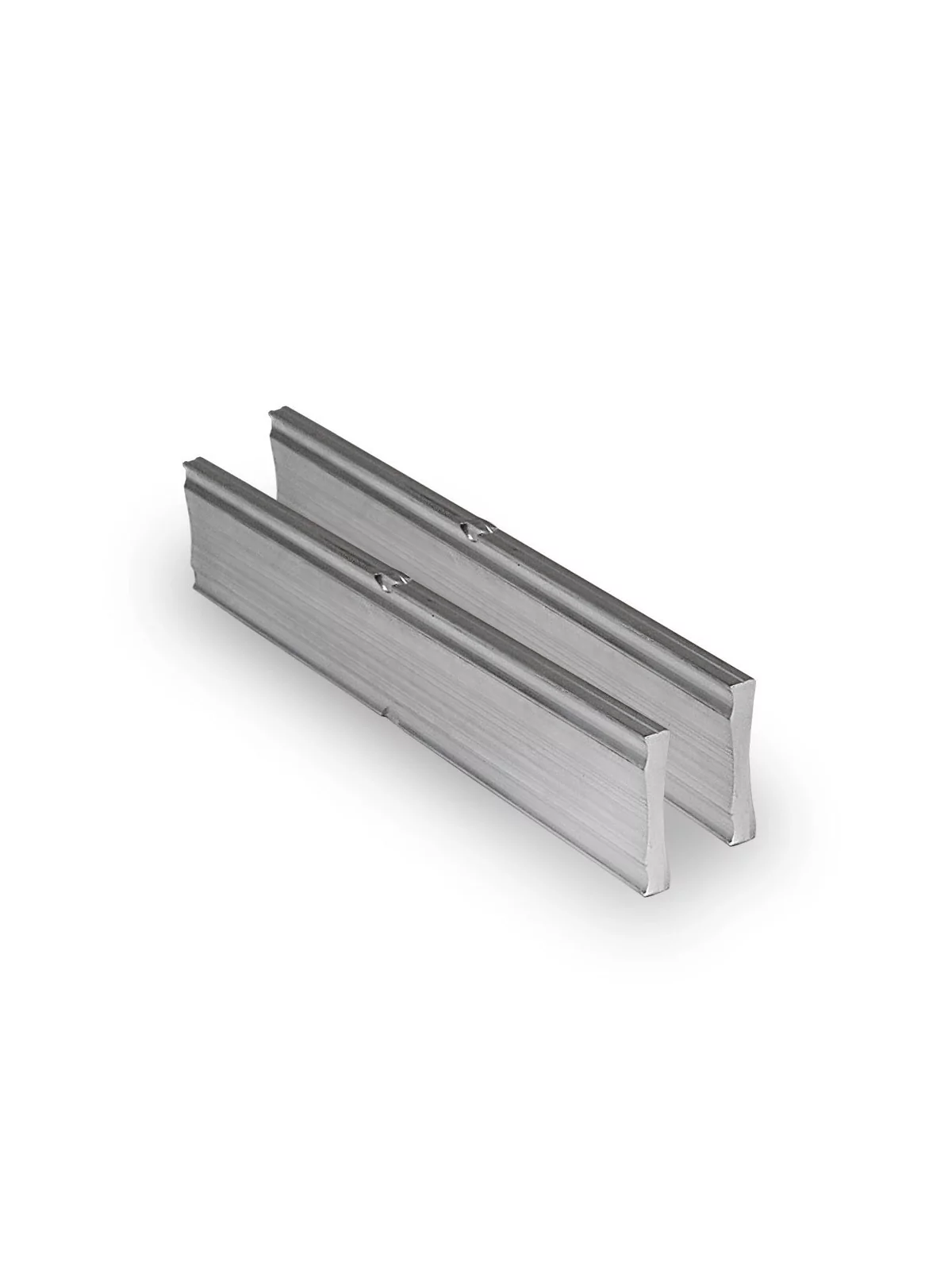

Jonctions de rails

Assemblage des rails pour des rangées plus longues. Inclus dès deux panneaux en paysage et dès trois panneaux en portrait.

Détails du produit
Inclus Vis à charpente Reiser

Vis à charpente

Vis haute résistance pour l’ancrage sécurisé des crochets.

Détails du produit
Inclus Écrou hexagonal à embase crantée DIN 6923 M10

Écrous hexagonal à embrase crantée M10

Permettent un serrage manuel rapide lors de l’installation.

Détails du produit
Inclus Clips de mise à la terre Rayvolt

Clips de mise à la terre Rayvolt

Assurent la continuité électrique et la mise à la terre.

Détails du produit

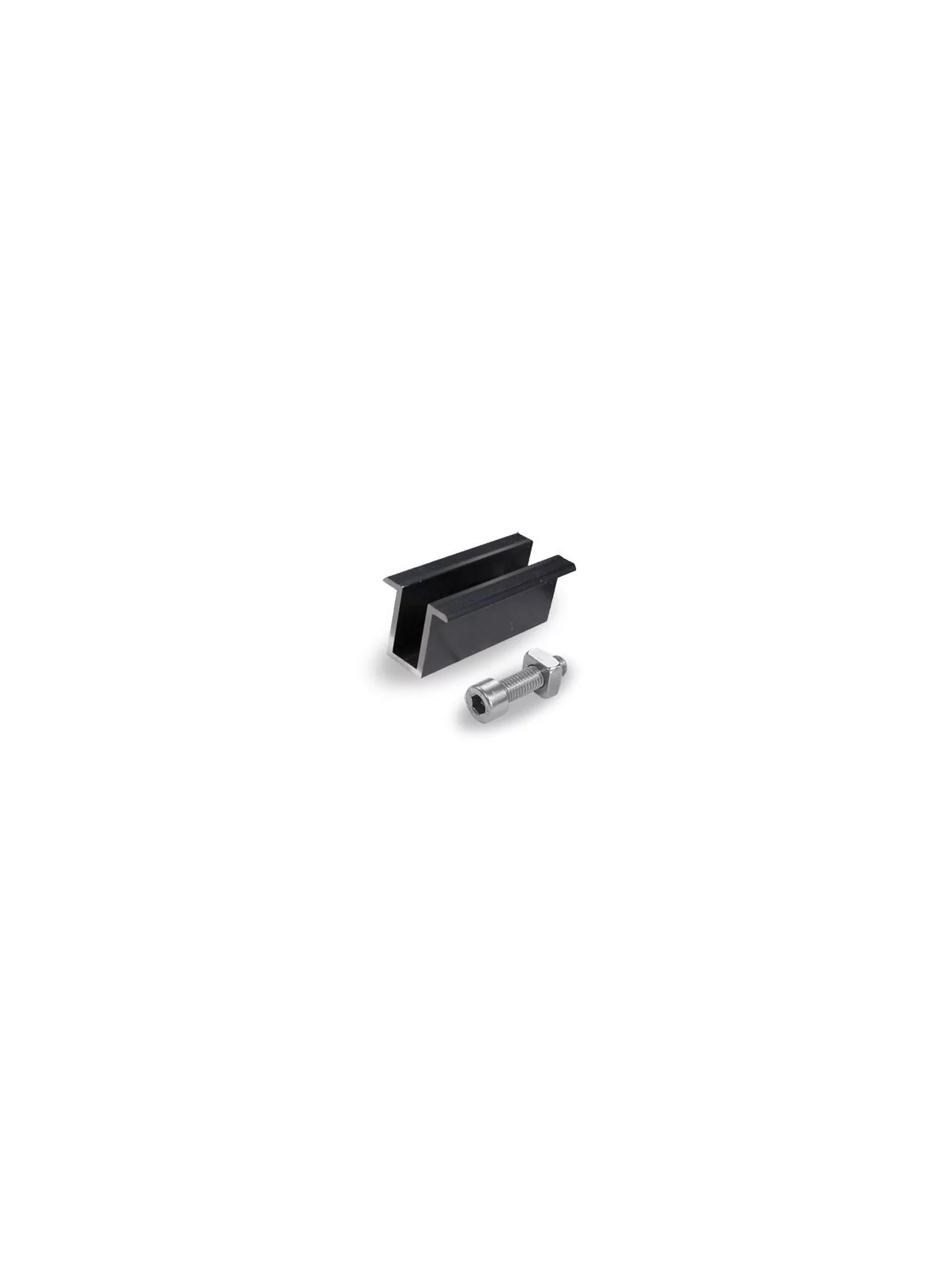

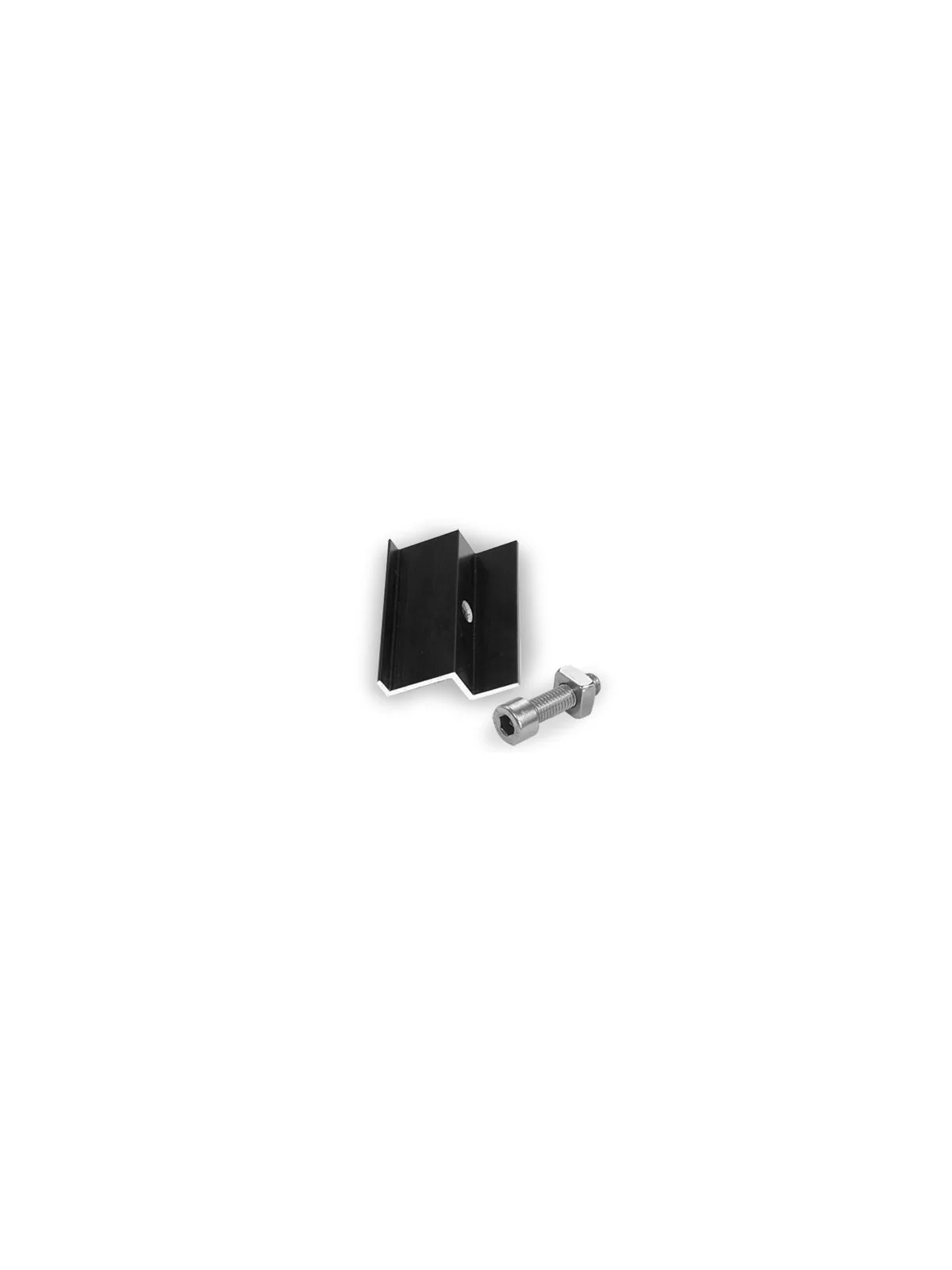

Inclus Clame de fin

Clames de fin rapides

Maintien sécurisé des panneaux en bout de structure.

Détails du produit

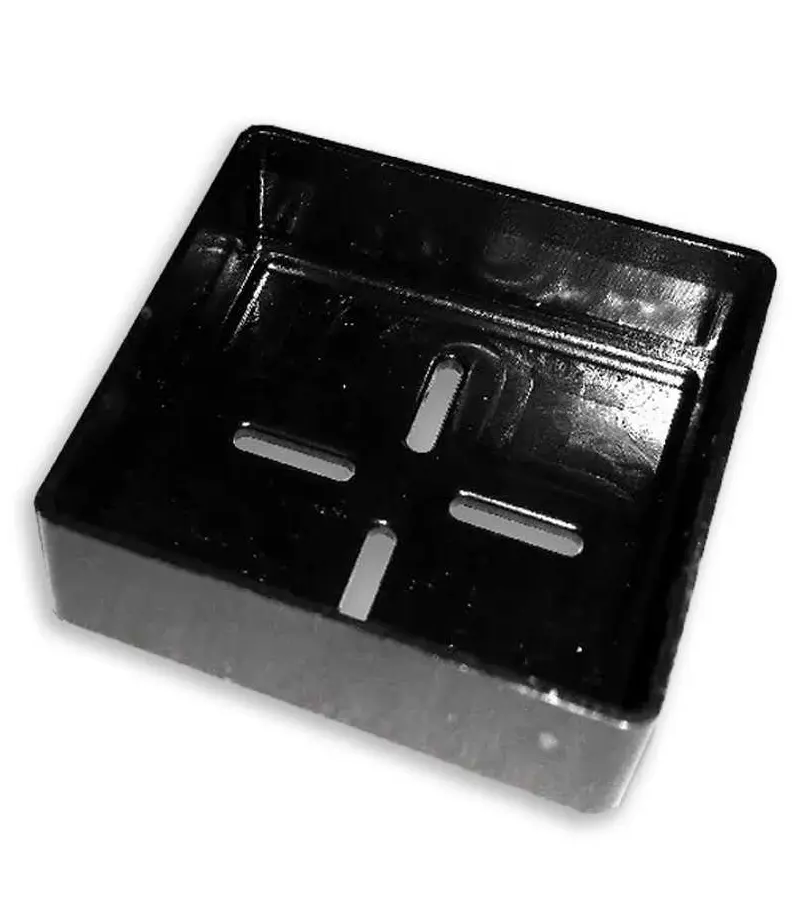

Inclus Bouchons de rail 40x40 noir

Bouchons de rail 40x40 mm noir

Pour une finition esthétique et une protection durable des rails de montage.

Détails du produit
Inclus Boulon tête marteau M10

Boulons tête marteau M10

Idéal pour une fixation fiable et facile.

Détails du produit





Tutoriel complet d'installation du kit de fixation pour panneaux solaires sur toiture en tuiles

Regardez la série complète de vidéos pour installer votre kit de fixation pour panneaux solaires sur toiture en tuiles. La Partie 1 couvre la préparation et la fixation des rails, tandis que la Partie 2 détaille le montage des panneaux et les réglages finaux pour un maintien optimal.





Comment choisir un kit adapté à mes panneaux ?

Schéma montage de panneaux solaires

Le kit de fixation convient à toutes toitures en tuiles. Grâce à ses options, il s'adapte à la disposition de vos panneaux.

Les fixations sont compatibles avec les panneaux de dimensions classiques (approximativement 1m60 x 1m).

1. Sélectionnez la quantité de panneaux en portrait ou paysage

Choisissez, par rangée, la quantité de panneaux disposés en portrait ou en paysage.

Exemple : la disposition ci-contre nécessite 3x le produit Kit de Fixation :

  • 1er kit pour la rangée 1 : 3 panneaux en portrait
  • 2e kit pour la rangée 2 : 2 panneaux en paysage
  • 3e kit pour la rangée 3 : 2 panneaux en paysage

2. Sélectionnez la clame adaptée à votre panneau

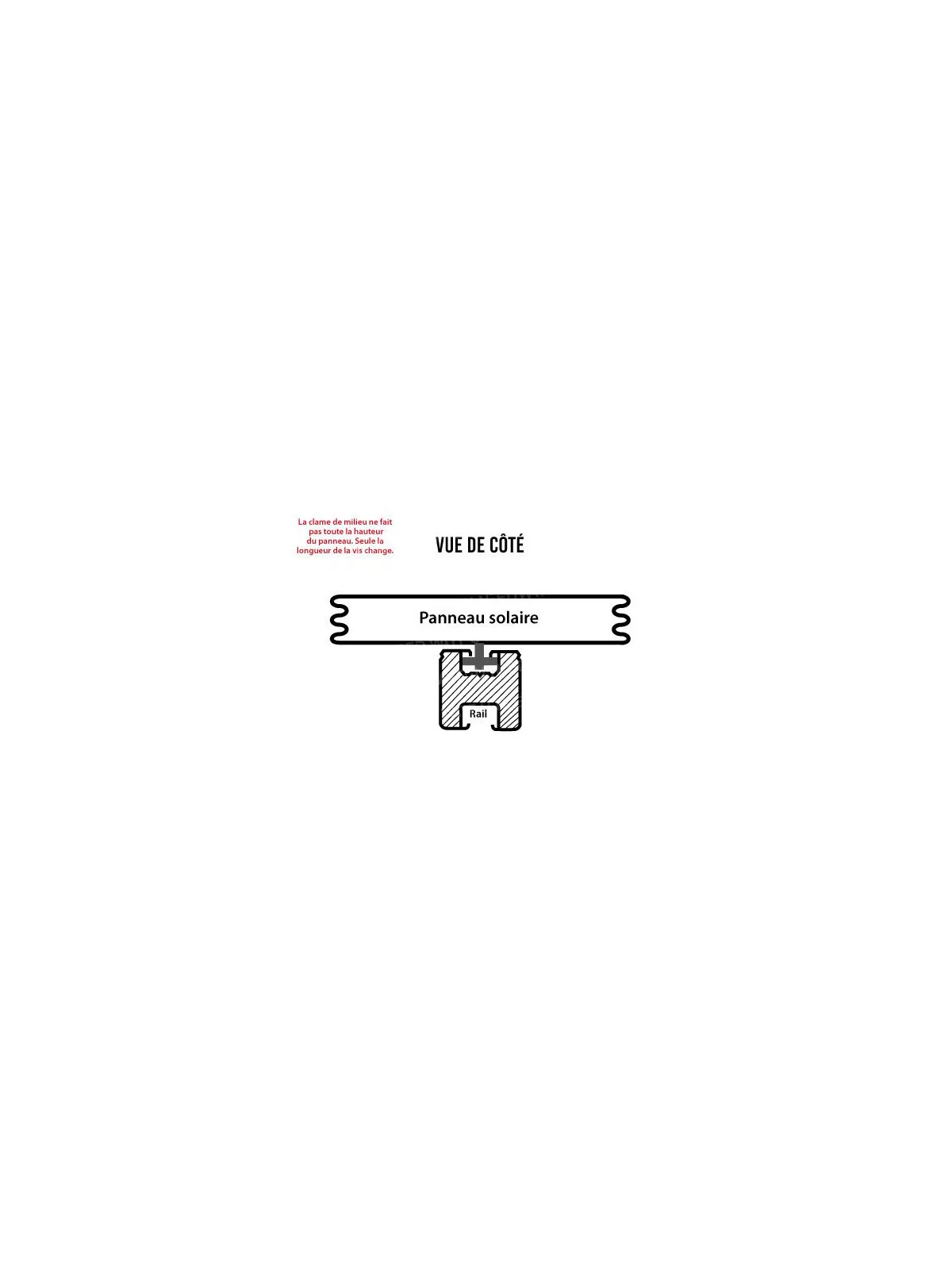

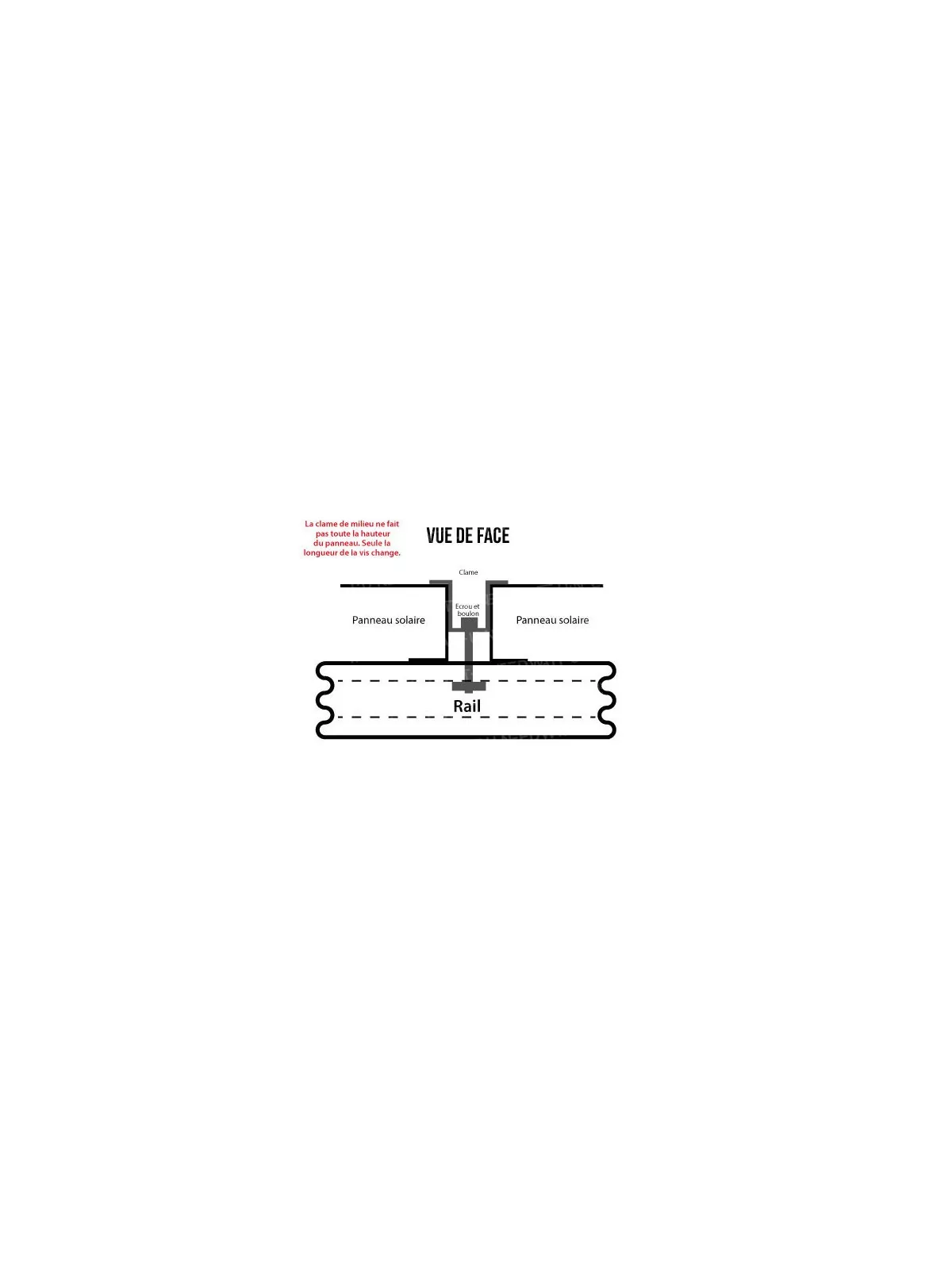

La clame sert à fixer le panneau sur le rail en aluminium. Sa hauteur doit correspondre à l'épaisseur du cadre de votre panneau pour un maintien solide.

Hauteurs disponibles : 28 - 30 - 35 - 40 - 45 - 50 mm

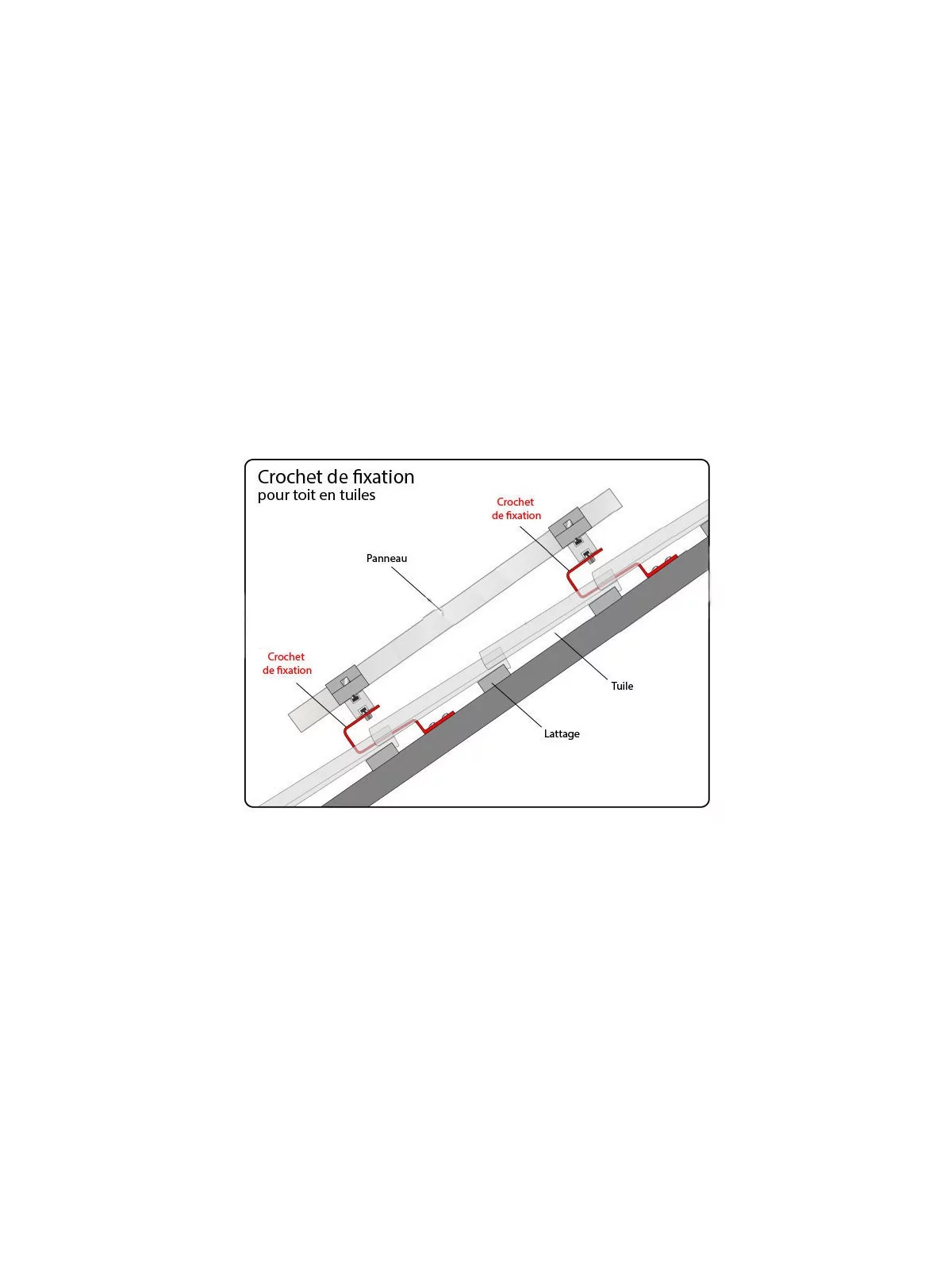

Schéma d'installation des crochets de fixation pour panneaux solaires

Schéma montage crochets de fixation pour toit en tuiles - panneaux solaires





Détail du matériel fourni en fonction de la quantité de panneaux

Panneaux en portrait

Nombre de panneaux Rail (m) Détail des rails* Jonction Crochet double réglage Vis charpente Clame de milieu Clame de fin Boulon tête marteau M10 Écrous hexagonal M10 Rayvolt Bouchon de rail
1 panneau 2,4 (2 x 1,20m) 0 4 8 0 4 4 4 1 4
2 panneaux 4,8 (2 x 2,40m) 0 6 12 2 4 6 6 2 4
3 panneaux 7,2 (4 x 1,80m) 2 8 16 4 4 8 8 3 4
4 panneaux 9,6 (4 x 2,40m) 2 10 20 6 4 10 10 4 4
5 panneaux 12 (4 x 2,40m et 2 x 1,20m) 4 12 24 8 4 12 12 5 4
6 panneaux 14,4 (6 x 2,40m) 4 14 28 10 4 14 14 6 4
7 panneaux 16,8 (6 x 2,40m et 2 x 1,20m) 6 16 32 12 4 16 16 7 4
8 panneaux 19,2 (8 x 2,40m) 6 18 36 14 4 18 18 8 4
9 panneaux 21,6 (8 x 2,40m et 2 x 1,20m) 8 20 40 16 4 20 20 9 4
10 panneaux 24 (10 x 2,40m) 8 22 44 18 4 22 22 10 4
11 panneaux 26,4 (10 x 2,40m et 2 x 1,20m) 10 24 48 20 4 24 24 11 4
12 panneaux 28,8 (12 x 2,40m) 10 26 52 22 4 26 26 12 4
13 panneaux 31,2 (12 x 2,40m et 2 x 1,20m) 12 28 56 24 4 28 28 13 4
14 panneaux 33,6 (14 x 2,40m) 12 30 60 26 4 30 30 14 4
15 panneaux 36 (14 x 2,40m et 2 x 1,20m) 14 32 64 28 4 32 32 15 4
16 panneaux 38,4 (16 x 2,40m) 14 34 68 30 4 34 34 16 4
17 panneaux 40,8 (16 x 2,40m et 2 x 1,20m) 16 36 72 32 4 36 36 17 4
18 panneaux 43,2 (18 x 2,40m) 16 38 76 34 4 38 38 18 4
19 panneaux 45,6 (18 x 2,40m et 2 x 1,20m) 18 40 80 36 4 40 40 19 4
20 panneaux 48 (20 x 2,40m) 18 42 84 38 4 42 42 20 4

* Les détails des rails sont donnés à titre indicatif et dépendent de la taille des panneaux.

Panneaux en paysage

Nombre de panneaux Rail (m) Détail des rails* Jonction Crochet double réglage Vis charpente Clame de milieu Clame de fin Boulon tête marteau M10 Écrous hexagonal M10 Rayvolt Bouchon de rail
1 panneau 3,6 (2 x 1,80m) 0 4 8 0 4 4 4 1 4
2 panneaux 7,2 (4 x 1,80m) 2 6 12 2 4 6 6 2 4
3 panneaux 10,8 (6 x 1,80m) 4 10 20 4 4 10 10 3 4
4 panneaux 14,4 (8 x 1,80m) 6 12 24 6 4 12 12 4 4
5 panneaux 18 (10 x 1,80m) 8 16 32 8 4 16 16 5 4
6 panneaux 21,6 (12 x 1,80m) 10 18 36 10 4 18 18 6 4
7 panneaux 25,2 (14 x 1,80m) 12 22 44 12 4 22 22 7 4
8 panneaux 28,8 (16 x 1,80m) 14 24 48 14 4 24 24 8 4
9 panneaux 32,4 (18 x 1,80m) 16 28 56 16 4 28 28 9 4
10 panneaux 36 (20 x 1,80m) 18 30 60 18 4 30 30 10 4
11 panneaux 39,6 (22 x 1,80m) 20 34 68 20 4 34 34 11 4
12 panneaux 43,2 (24 x 1,80m) 22 36 72 22 4 36 36 12 4
13 panneaux 46,8 (26 x 1,80m) 24 40 80 24 4 40 40 13 4
14 panneaux 50,4 (28 x 1,80m) 26 42 44 26 4 42 42 14 4
15 panneaux 54 (30 x 1,80m) 28 46 92 28 4 46 46 15 4
16 panneaux 57,6 (32 x 1,80m) 30 48 96 30 4 48 48 16 4
17 panneaux 61,2 (34 x 1,80m) 32 52 104 32 4 52 52 17 4
18 panneaux 64,8 (36 x 1,80m) 34 54 108 34 4 54 54 18 4
19 panneaux 68,4 (38 x 1,80m) 36 58 116 36 4 58 58 19 4
20 panneaux 72 (40 x 1,80m) 38 60 120 38 4 60 60 20 4

* Les détails des rails sont donnés à titre indicatif et dépendent de la taille des panneaux.





FAQ - Kit de fixation sur toit en tuiles

1. Ce kit convient-il à tous les types de tuiles ?

Oui, ce kit est compatible avec la majorité des tuiles standard (plates, canal ou mécaniques). Vérifiez simplement la largeur de vos tuiles.

2. Puis-je installer ce kit moi-même ?

Absolument. Le kit est conçu pour une installation simple avec des outils de base. Suivez le guide fourni et prenez les précautions nécessaires.

3. Ce kit résiste-t-il aux intempéries ?

Oui, il est fabriqué en acier inoxydable avec revêtement anti-corrosion, assurant une résistance optimale aux intempéries et aux rayons UV.

4. Le kit est-il compatible avec les panneaux solaires ?

Oui, ce kit est spécialement conçu pour être compatible avec la plupart des panneaux solaires du marché, offrant une installation sûre et stable.

5. Faut-il des outils spécifiques pour l’installation ?

Non, le kit est conçu pour être installé avec des outils standard (perceuse, clé, tournevis). Aucun outil spécial n’est nécessaire.

0803

Fiche technique

Fixation
Toit en tuiles

Références spécifiques

UPC
712971132665
EAN-13
0712971132665
MPN
kit-fixation-tuile
Nouveau

Guide de montage Kit de fixation photovoltaïque sur toit en tuiles

Instructions étape par étape pour l'installation sur toiture en tuiles

Avant de commencer

Ce guide vous accompagne dans l'installation complète de votre kit de fixation photovoltaïque sur toiture en tuiles. Suivez chaque étape méthodiquement pour garantir une installation sûre et durable.

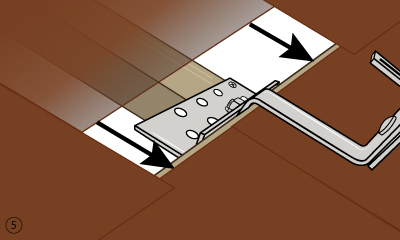

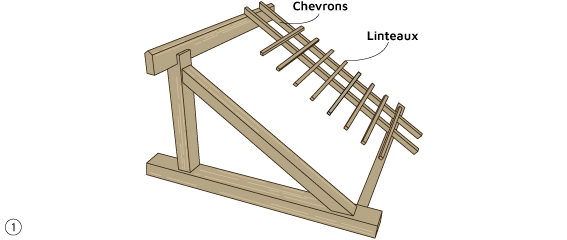

1 POSE DES CROCHETS TUILES

Matériel

Crochets tuiles à double réglage, vis inox, perceuse, mèche à bois

Installation

1. Repérage: Identifiez précisément les chevrons pour une fixation solide
2. Positionnement: Placez le crochet dans le creux d'une tuile
3. Fixation: Utilisez exclusivement des vis inox
4. Réglage: Ajustez la hauteur avec le système de réglage vertical
5. Finition: Replacez soigneusement la tuile supérieure

⭐ Avantages système tuiles

  • Étanchéité: Respect de l'intégrité de la couverture
  • Solidité: Fixation directe dans les chevrons
  • Réglage: Système double réglage pour adaptation parfaite

✅ Contrôles

Fixation solide Vis inox utilisées Hauteur ajustée Tuile replacée
Rail 40x40 Repérage chevrons Fixation crochet Réglage hauteur Finition tuile

2 INSTALLATION DES RAILS ALUMINIUM

Matériel

Rails aluminium 40x40, boulons M10, écrous, clé de serrage

Installation

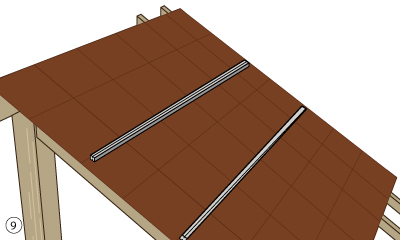

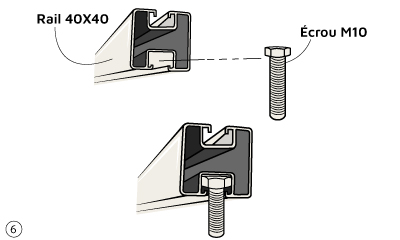

1. Insertion: Glissez un boulon M10 dans la glissière carrée du rail
2. Positionnement: Insérez le boulon dans le trou oblong du crochet
3. Alignement: Vérifiez l'alignement parfait avant serrage définitif
4. Réglage: Alignez parallèlement à la toiture

⭐ Avantages rails aluminium

  • Légèreté: Matériau aluminium résistant et léger
  • Précision: Glissière carrée pour positionnement exact
  • Durabilité: Résistance aux intempéries optimale

✅ Contrôles

Rails alignés Boulons serrés Parallélisme toiture Fixation solide
Rail aluminium 40x40 Insertion boulon Positionnement rail Alignement final

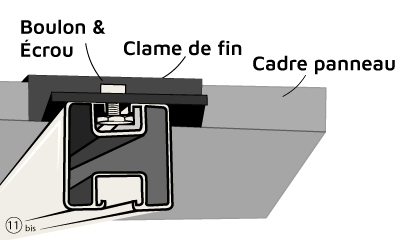

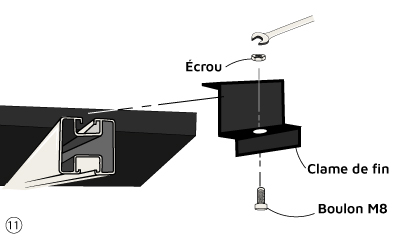

3 FIXATION DES CLAMES ET PANNEAUX

Matériel

Clames de fin (4), clames de milieu (selon config.), boulons M8

⚙️ Configuration clames

1 panneau: 4 clames de fin aux 4 coins
Plusieurs panneaux: 4 clames de fin + clames de milieu entre panneaux

Installation

1. Positionnement: Commencez par un bord extérieur avec 1 cm de marge
2. Clames: Fixez deux clames de fixation extérieures aux extrémités
3. Vérification: Vérifiez le parallélisme avec la faîtière
4. Jonction: Utilisez des clames de milieu pour joindre les panneaux

⭐ Avantages

  • Sécurité: Maintien ferme, résistance aux intempéries
  • Flexibilité: Système modulaire, démontage possible
  • Précision: Positionnement exact, alignement parfait

✅ Contrôles

Clames bien positionnées Marge respectée Parallélisme faîtière Installation stable
Positionnement clames Fixation clames Jonction panneaux Installation finale

Installation terminée !

Votre installation photovoltaïque sur toiture tuiles est maintenant prête. Vérifiez une dernière fois tous les serrages et l'alignement des panneaux avant la mise en service.
