Kit de fijación para tejado de tejas
68,50 €
Impuestos incluidos
0803
0712971132665
Kit de fijación para paneles fotovoltaicos.
Adecuado para todo tipo de tejados de tejas.
Elija el número de paneles y la disposición (vertical/paisajista) en las opciones.
Adecuado para tejas con un solapamiento máximo de 11 a 12 cm.
Este kit contiene todo el material necesario para montar sus paneles fotovoltaicos en un tejado de tejas.
Sólo tiene que seleccionar en las opciones el número de paneles dispuestos en vertical u horizontal en su tejado >> el contenido del kit de fijación se adaptará automáticamente.
Adecuado para tejas con un solapamiento máximo de 11 a 12 cm
Contenido del kit de fijación
Carril de aluminio de 40x40 mm
Riel de aluminio para montar el panel solar. Riel personalizado disponible bajo pedido.
>> Más información sobre el raíl de 40x40 mm
Conector de carril - 2 barras de fijación
Estas 2 barras se utilizan para unir de forma segura 2 piezas de raíl sin necesidad de tornillos ni herramientas. Simplemente inserte las barras de unión en las dos piezas de raíl que desea unir.
>> Más información sobre la pieza de unión

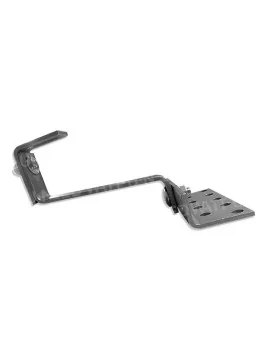

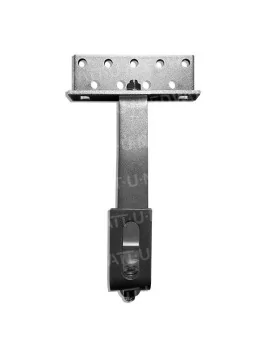

Gancho de fijación de doble ajuste para tejados de tejas
Este gancho se fija al tejado y sirve para sujetar el listón de aluminio que soporta el panel solar.
Gracias a su doble ajuste, el gancho se adapta a cualquier altura de listón y también puede absorber las ondulaciones del tejado.
>> Más información sobre el Gancho de fijación de doble ajuste para tejados de tejas

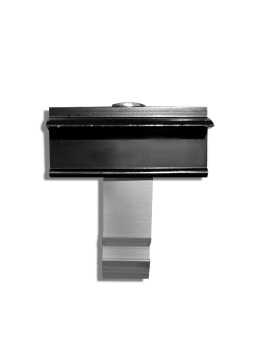

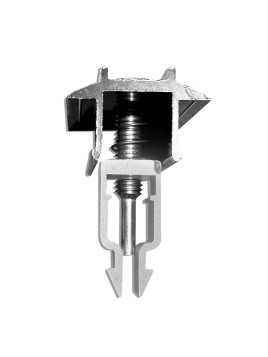

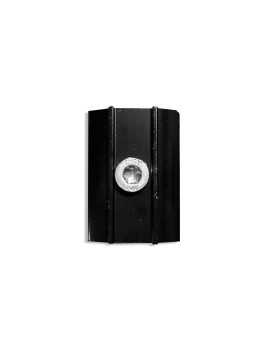

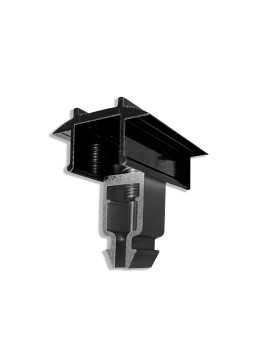

Pinza intermedia - fijación de paneles
Abrazadera para fijación interna de paneles fotovoltaicos. Altura ajustable en función de la altura del marco del panel solar: 35 - 50 mm. Se fija al carril de aluminio con tornillo y tuerca de acero inoxidable (suministrados).
Opción: Altura a elegir en función de la altura del marco del panel.
>> Más información sobre la abrazadera central

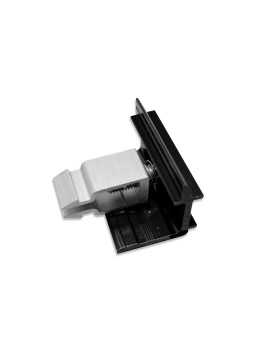

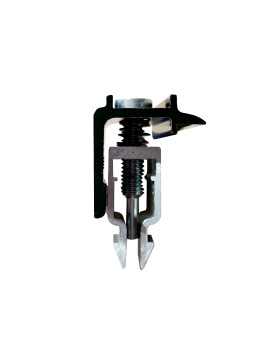

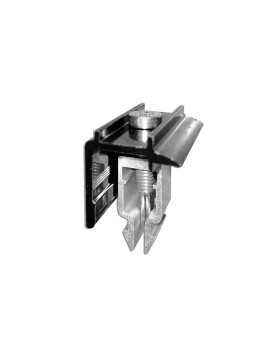

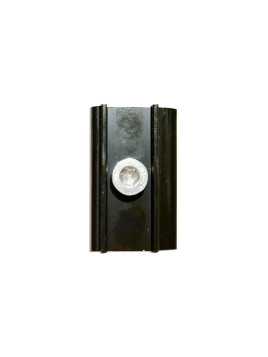

Abrazadera final - fijación del panel
Abrazadera para la fijación externa del panel. Alturas disponibles: 35mm - 40mm - 45mm - 47mm - 50mm. Esta abrazadera se fija al carril de aluminio con un tornillo y una tuerca (suministrados).
>> Más información sobre la abrazadera
¿Cómo elegir el kit adecuado para mis paneles?
El kit de fijación es adecuado para todos los tejados de tejas. Gracias a sus opciones, puede adaptarse a la disposición de sus paneles.
Las fijaciones son compatibles con las dimensiones estándar de los paneles.
1. Seleccione el número de paneles en vertical u horizontal
Seleccione el número de paneles por fila dispuestos en vertical u horizontal.
Por ejemplo, la disposición que se muestra al lado requiere 3 veces el producto Kit de fijación:
> 1er kit para la fila 1: 3 paneles verticales
> 2º kit para la fila 2: 2 paneles apaisados
> 3er kit para la fila 3: 2 paneles apaisados
2. Seleccione el clame adecuado para su panel
La abrazadera sirve para fijar el panel al carril de aluminio. Su altura debe corresponder al grosor del marco de su panel para que quede firmemente sujeto al raíl.
Alturas de panel disponibles: 35 - 40 - 45 - 47 - 50 mm
Esquema de instalación de los ganchos de montaje de paneles solares
Detalles de los materiales suministrados en función del número de paneles
| Panneaux en portrait | ||||||
| Nombre de panneaux | Rail (m) | Détail des rails* | Jonction | Crochet double réglage | Clame de milieu | Clame de fin |
| 1 panneau | 2,4 | (2 x 1,20m) | 0 | 4 | 0 | 4 |
| 2 panneaux | 4,8 | (2 x 2,40m) | 0 | 6 | 2 | 4 |
| 3 panneaux | 7,2 | (4 x 1,80m) | 2 | 8 | 4 | 4 |
| 4 panneaux | 9,6 | (4 x 2,40m) | 2 | 10 | 6 | 4 |
| 5 panneaux | 12 | (4 x 2,40m et 2 x 1,20m) | 4 | 12 | 8 | 4 |
| 6 panneaux | 14,4 | (6 x 2,40m) | 4 | 14 | 10 | 4 |
| 7 panneaux | 16,8 | (6 x 2,40m et 2 x 1,20m) | 6 | 16 | 12 | 4 |
| 8 panneaux | 19,2 | (8 x 2,40m) | 6 | 18 | 14 | 4 |
| 9 panneaux | 21,6 | (8 x 2,40m et 2 x 1,20m) | 8 | 20 | 16 | 4 |
| 10 panneaux | 24 | (10 x 2,40m) | 8 | 22 | 18 | 4 |
| 11 panneaux | 26,4 | (10 x 2,40m et 2 x 1,20m) | 10 | 24 | 20 | 4 |
| 12 panneaux | 28,8 | (12 x 2,40m) | 10 | 26 | 22 | 4 |
| 13 panneaux | 31,2 | (12 x 2,40m et 2 x 1,20m) | 12 | 30 | 24 | 4 |
| 14 panneaux | 33,6 | (14 x 2,40m) | 12 | 30 | 26 | 4 |
| 15 panneaux | 36 | (14 x 2,40m et 2 x 1,20m) | 14 | 34 | 28 | 4 |
| 16 panneaux | 38,4 | (16 x 2,40m) | 14 | 36 | 30 | 4 |
| 17 panneaux | 40,8 | (16 x 2,40m et 2 x 1,20m) | 16 | 38 | 32 | 4 |
| 18 panneaux | 43,2 | (18 x 2,40m) | 16 | 40 | 34 | 4 |
| 19 panneaux | 45,6 | (18 x 2,40m et 2 x 1,20m) | 18 | 44 | 36 | 4 |
| 20 panneaux | 48 | (20 x 2,40 m) | 18 | 46 | 38 | 4 |
| Panneaux en paysage | ||||||
| Nombre de panneaux | Rail (m) | Détail des rails* | Jonction | Crochet double réglage | Clame de milieu | Clame de fin |
| 1 panneau | 3,6 | (2 x 1,80m) | 0 | 4 | 0 | 4 |
| 2 panneaux | 7,2 | (4 x 1,80m) | 2 | 6 | 2 | 4 |
| 3 panneaux | 10,4 | (4 x 1,80m et 2 x 1,60m) | 4 | 8 | 4 | 4 |
| 4 panneaux | 14 | (6 x 1,80m et 2 x 1,60m) | 6 | 10 | 6 | 4 |
| 5 panneaux | 17,6 | (8 x 1,80m et 2 x 1,60m) | 8 | 12 | 8 | 4 |
| 6 panneaux | 21,2 | (10 x 1,80m et 2 x 1,60m) | 10 | 14 | 10 | 4 |
| 7 panneaux | 24,4 | (10 x 1,80m et 4 x 1,60m) | 12 | 16 | 12 | 4 |
| 8 panneaux | 28 | (12 x 1,80m et 4 x 1,60m) | 14 | 18 | 14 | 4 |
| 9 panneaux | 31,6 | (14 x 1,80m et 4 x 1,60m) | 16 | 20 | 16 | 4 |
| 10 panneaux | 35,2 | (16 x 1,80m et 4 x 1,60m) | 18 | 22 | 18 | 4 |
| 11 panneaux | 38,8 | (18 x 1,80m et 4 x 1,60m) | 20 | 24 | 20 | 4 |
| 12 panneaux | 42,4 | (20 x 1,80m et 4 x 1,60 m) | 22 | 26 | 22 | 4 |
| 13 panneaux | 46 | (22 x 1,80m et 4 x 1,60m) | 24 | 28 | 24 | 4 |
| 14 panneaux | 49,6 | (24 x 1,80m et 4 x 1,60m) | 26 | 30 | 26 | 4 |
| 15 panneaux | 53,2 | (26 x 1,80m et 4 x 1,60m) | 28 | 32 | 28 | 4 |
| 16 panneaux | 56,8 | (28 x 1,80m et 4 x 1,60m) | 30 | 34 | 30 | 4 |
| 17 panneaux | 60,4 | (30 x 1,80m et 4 x 1,60m) | 32 | 36 | 32 | 4 |
| 18 panneaux | 64 | (32 x 1,80m et 4 x 1,60m) | 34 | 38 | 34 | 4 |
| 19 panneaux | 67,6 | (34 x 1,80m et 4 x 1,60m) | 36 | 40 | 36 | 4 |
| 20 panneaux | 71.2 | (36 x 1,80m et 4 x 1,60m) | 38 | 42 | 38 | 4 |
* Los detalles de los raíles se dan a título indicativo y dependen del tamaño de los paneles (que varía las longitudes de los raíles).
