57,84 €
Inklusive Steuer
0803
0712971132665

Dieses Dachziegel-Befestigungsset wurde entwickelt, um Ihre Photovoltaikmodule sicher auf allen Arten von Ziegeldächern zu installieren. Der Inhalt des Kits passt sich automatisch an die Anzahl der Module und die Anordnung (Hoch- oder Querformat) an, die Sie in den Optionen auswählen.

Das Kit enthält alle Materialien, die Sie für eine zuverlässige, robuste und langlebige Installation benötigen, die auf Ihre Solarmodule abgestimmt ist (Rahmenstärke je nach gewählter Option).


Wichtigste Merkmale

  • Installation auf Ziegeldächern
  • Anbringung der Paneele im Hoch- oder Querformat.
  • Rahmen aus eloxiertem Aluminium
  • Robuste und langlebige Befestigung
  • Geeignet für Standard-Photovoltaikpaneele
  • Kompletter Bausatz, der sofort einsatzbereit ist.


Wählen Sie die Anzahl der Paneele und die Anordnung (Hoch-/Landschaftsformat) in den Optionen.

Achtung: Für eine Installation mit zwei oder mehr Paneelreihen (z. B. 2 Reihen mit 6 Paneelen) müssen Sie zwei Befestigungssets auswählen.

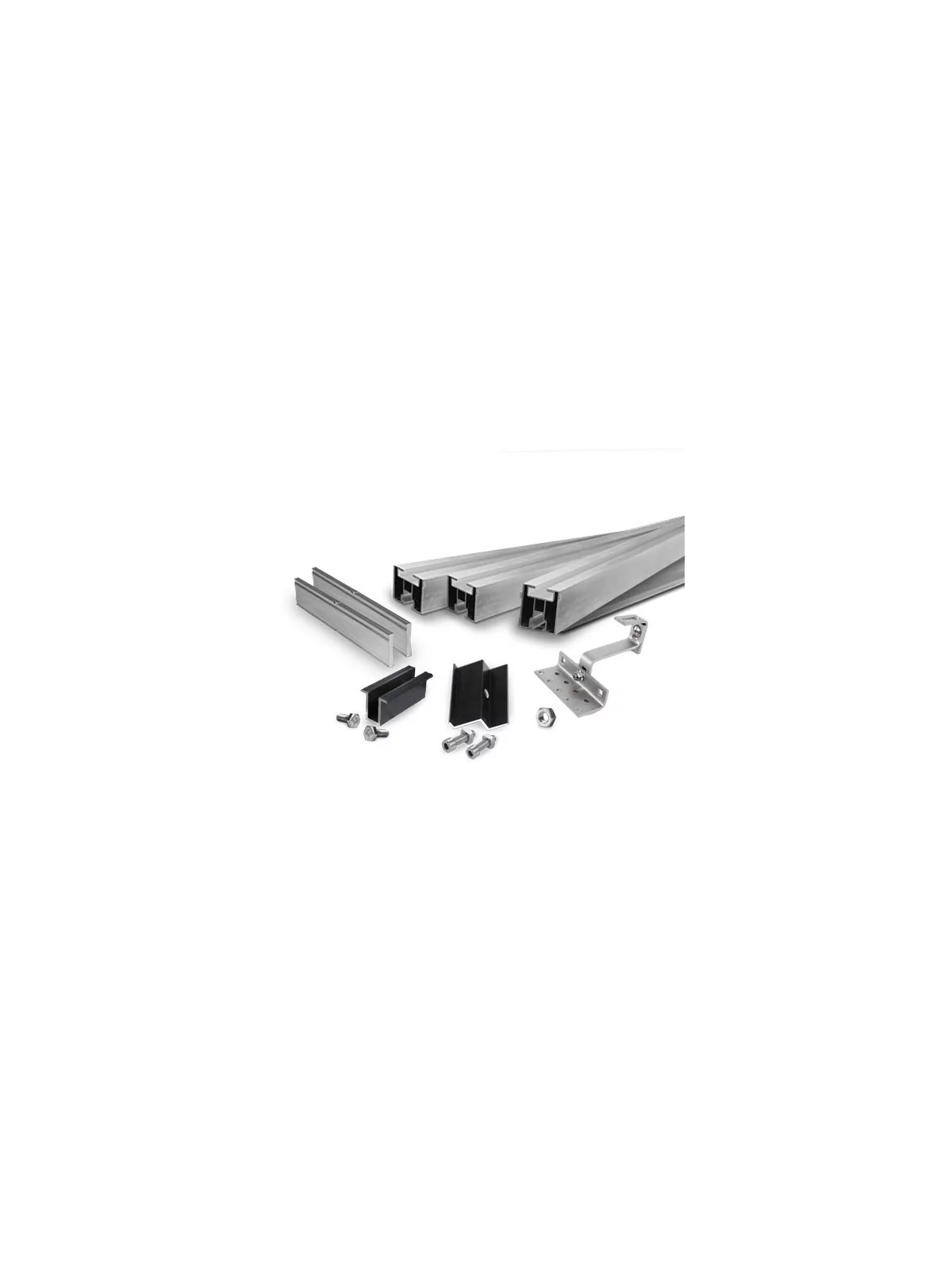

Inhalt des Befestigungskits für Solarmodule - Ziegeldach.

Die Bestandteile des Kits variieren je nach Anzahl der Paneele. Die Schienenverbinder sind standardmäßig nicht enthalten, wenn Sie 2 oder weniger Paneele haben.

Enthalten Crochet réglable

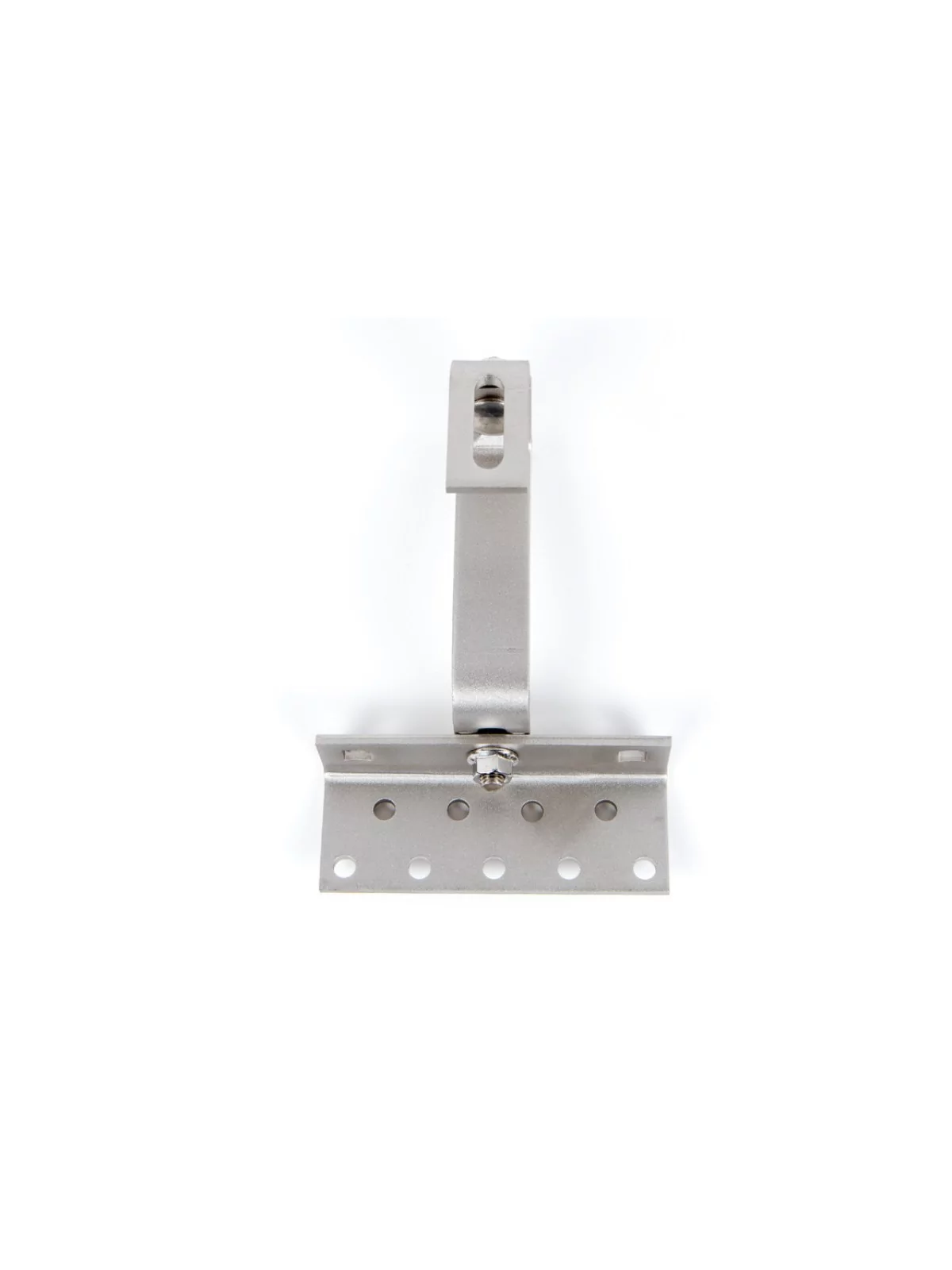

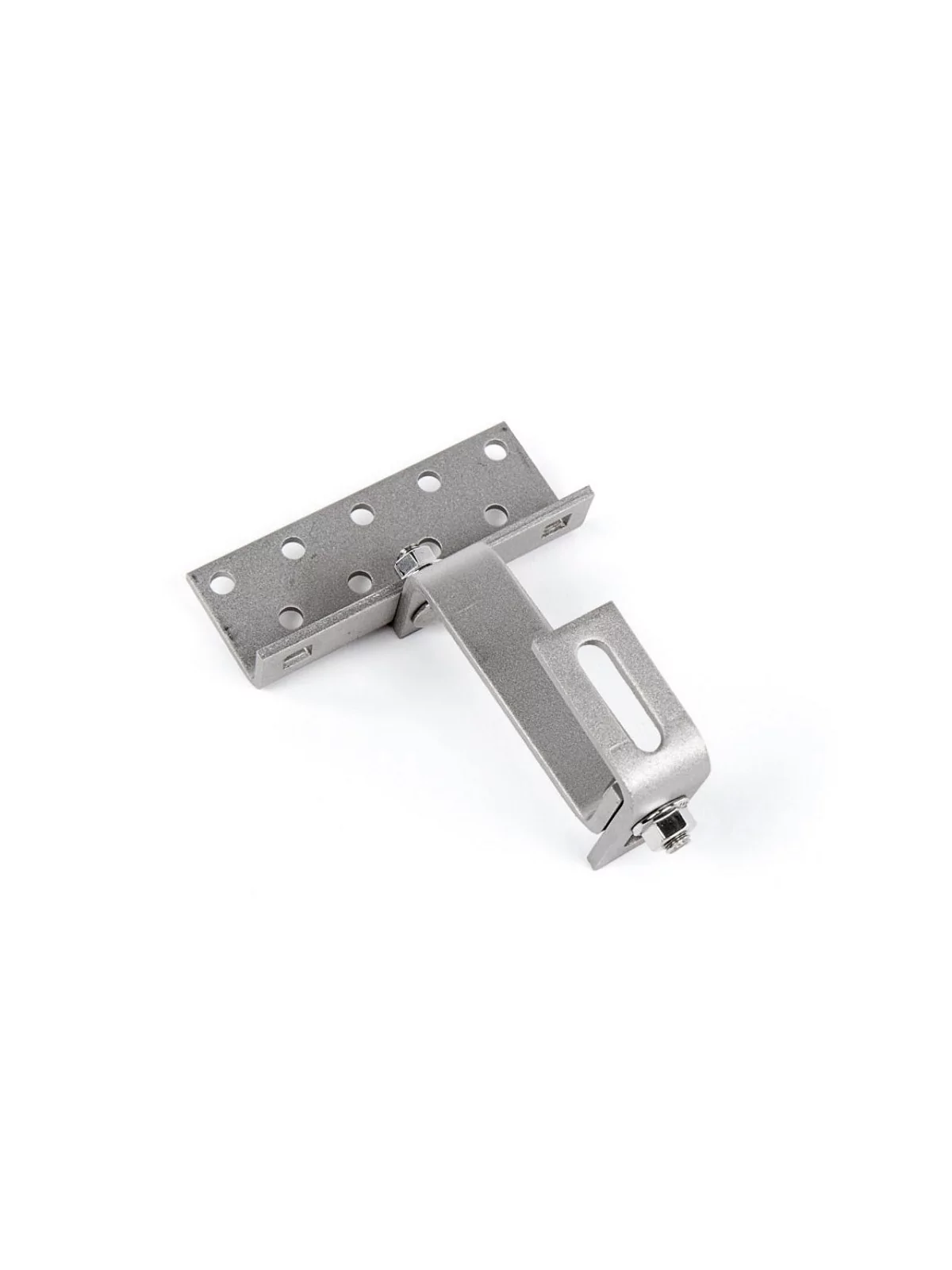

Verstellbare Dachziegelhaken

Befestigung an Dachstühlen zur Unterstützung der Schienen.

Details zum Produkt
Inklusive Rail alu 40x40

Aluminiumschiene 40×40

Hauptstütze, die die Struktur der Photovoltaikanlage sicherstellt.

Details zum Produkt
Optional Jonctions de rails

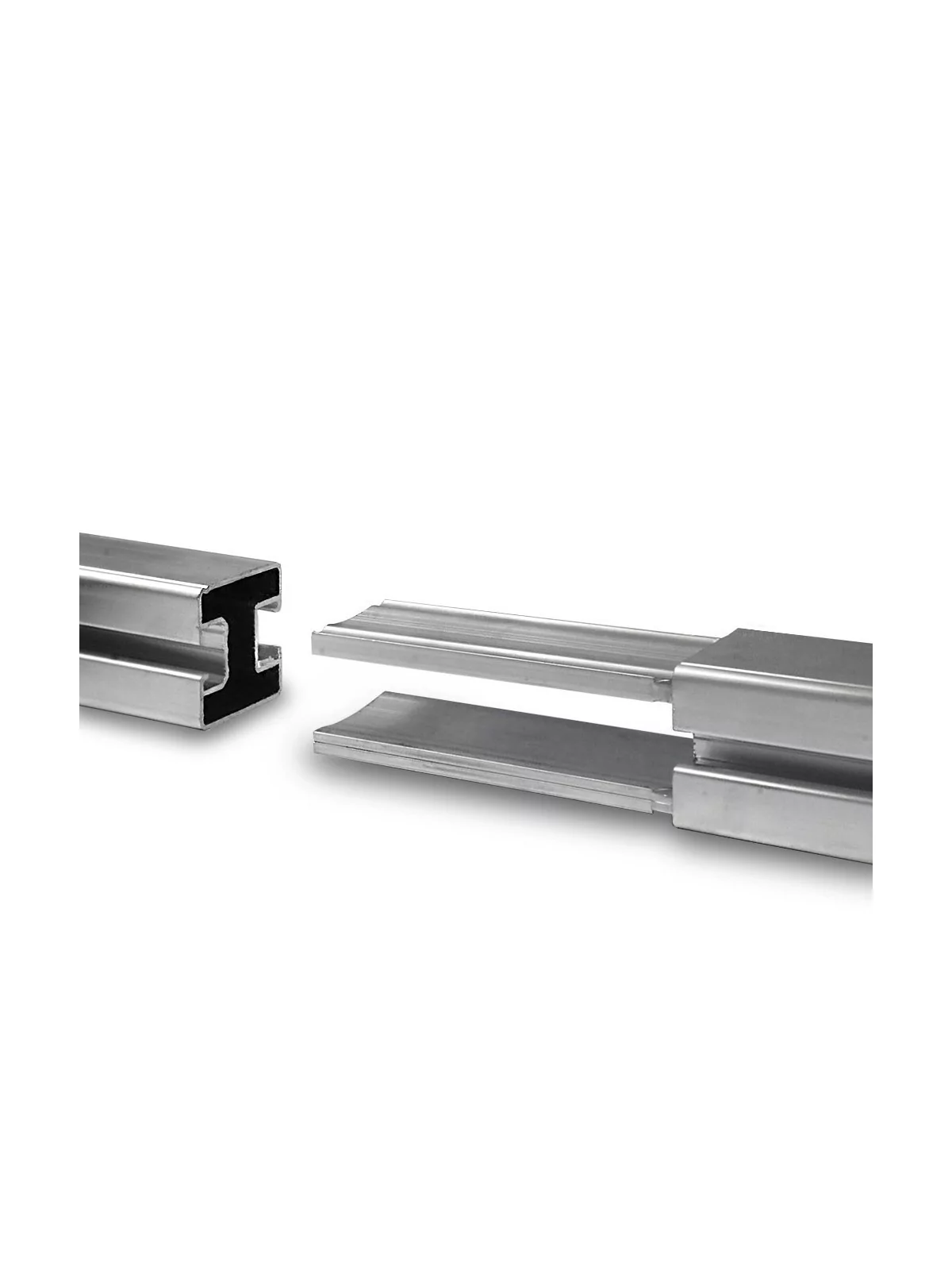

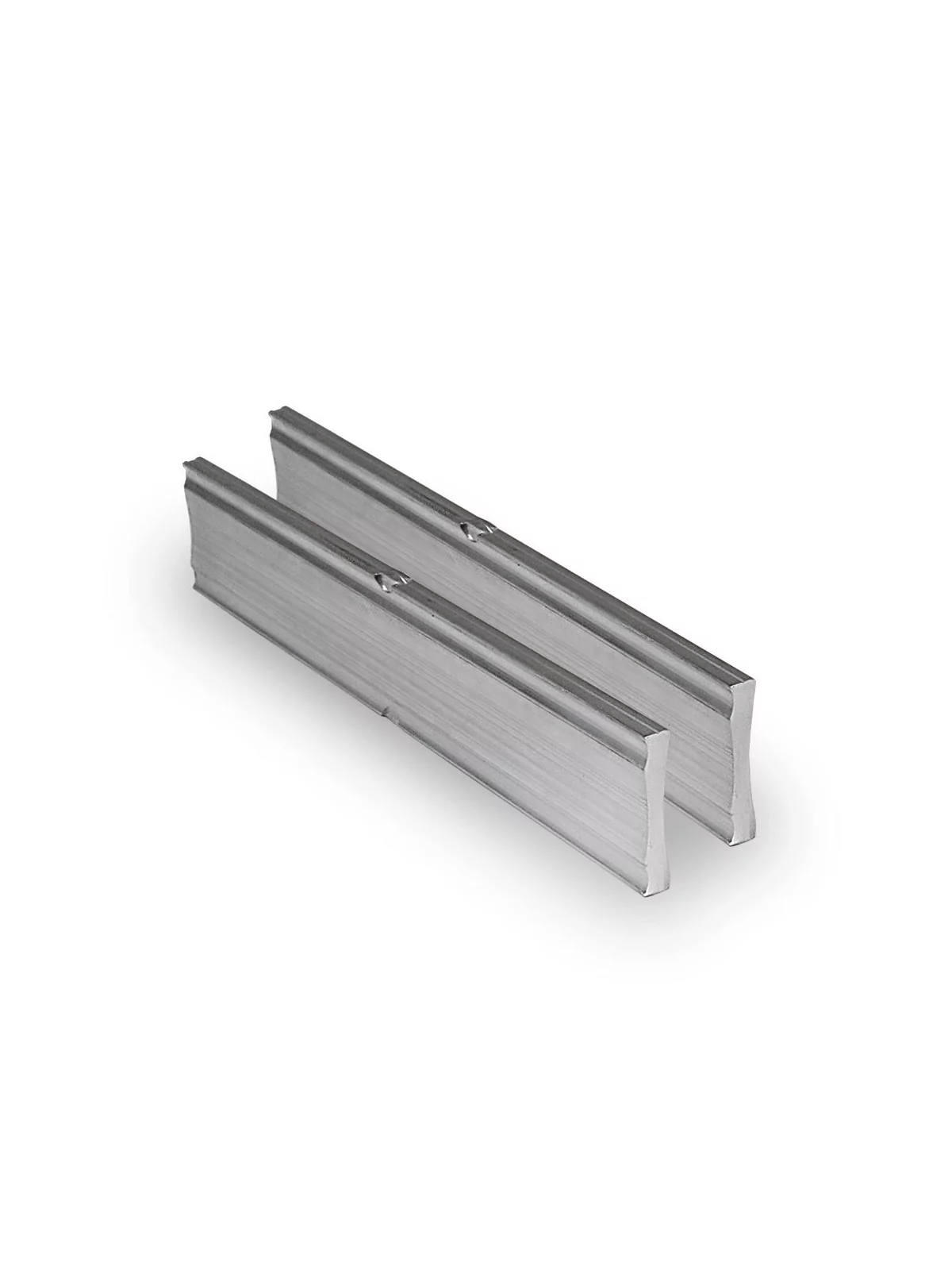

Schienenverbindungen

Verbindet die Schienen für längere Reihen. Nicht enthalten bei 2 oder weniger Platten.

Details zum Produkt
Enthalten Vis à charpente Reiser

Gerüstschrauben

Hochfeste Schrauben zur sicheren Verankerung von Haken.

Produktdetails
Inklusive Écrou hexagonal à embase crantée DIN 6923 M10

Sechskantmuttern mit gezahntem Ansatz M10

Ermöglichen ein schnelles manuelles Anziehen während der Installation.

Produktdetails
Inklusive Clips de mise à la terre Rayvolt

Rayvolt Erdungsclips

Stellen die elektrische Kontinuität und die Erdung sicher.

Produktdetails
Inklusive Clames de fin rapides

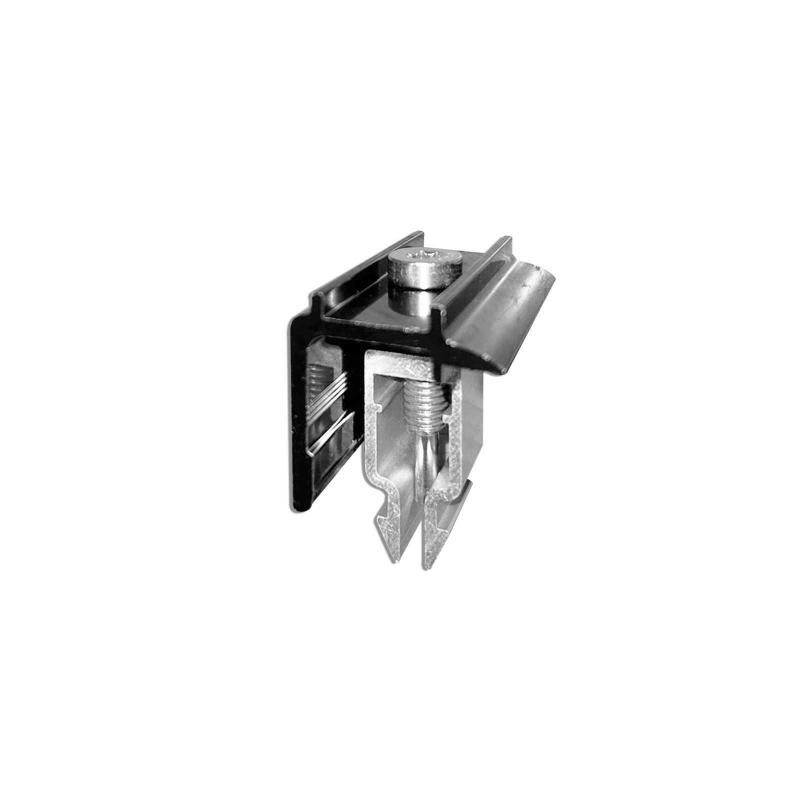

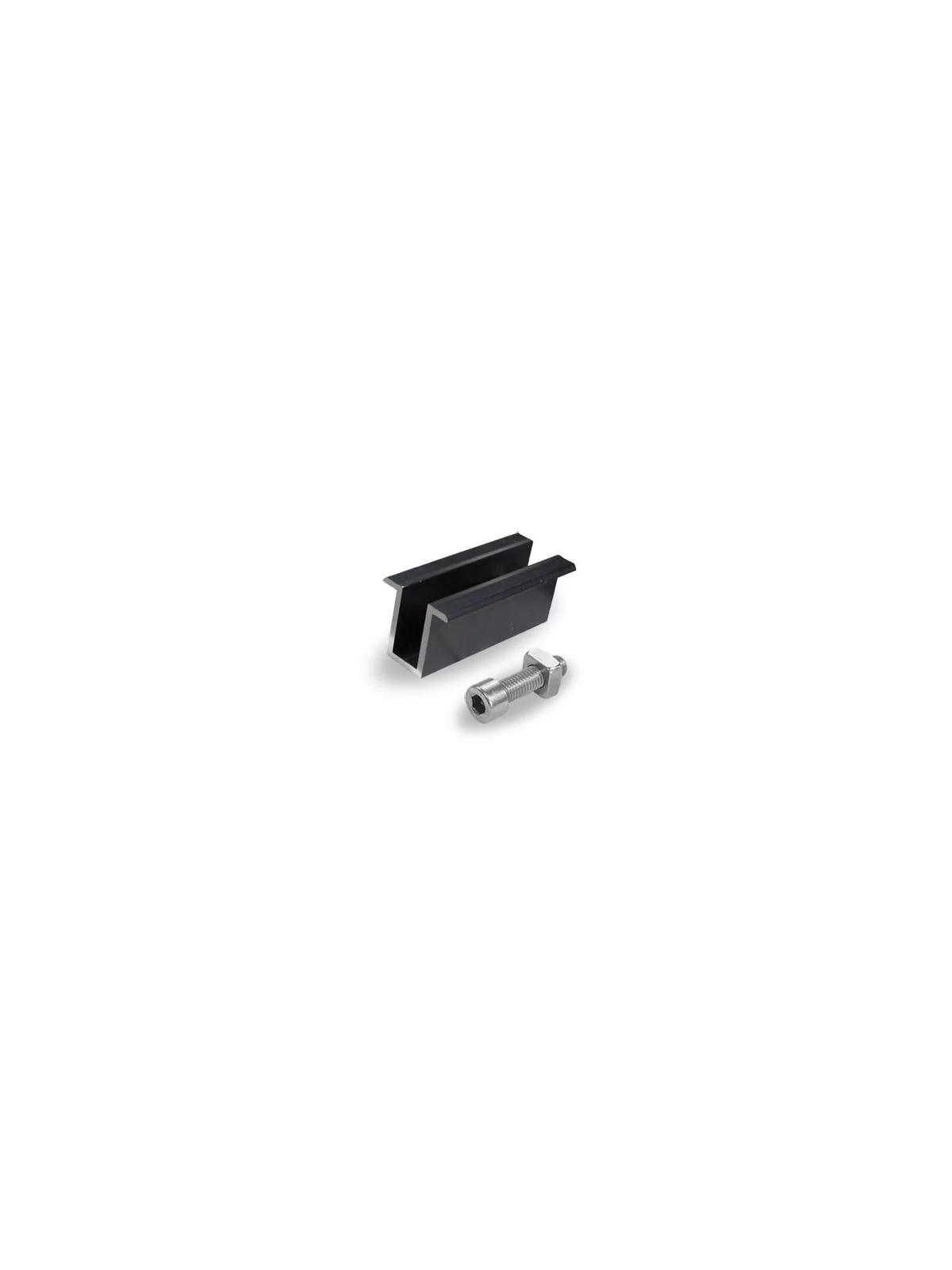

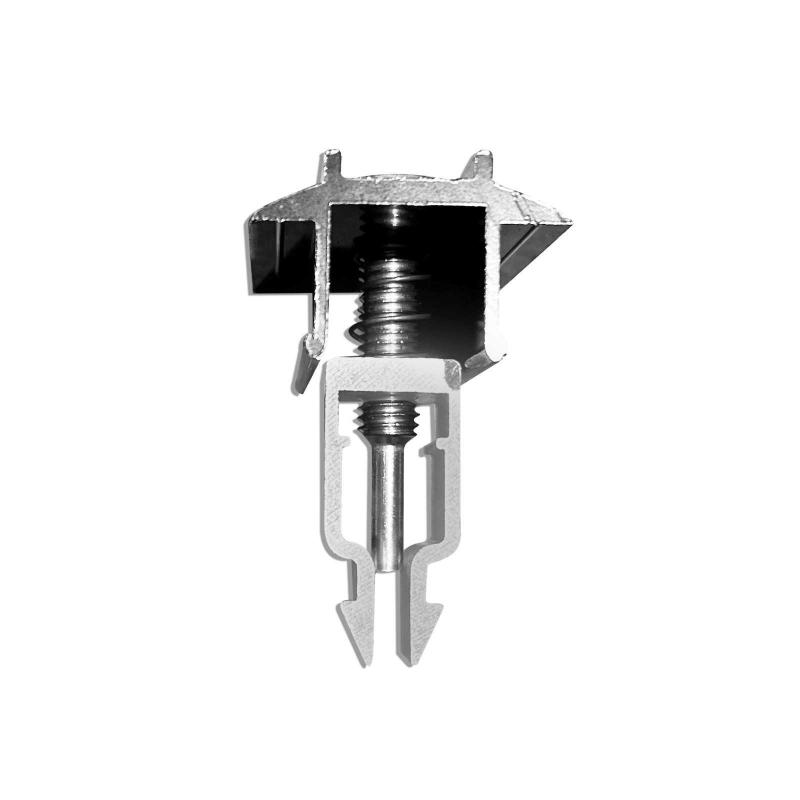

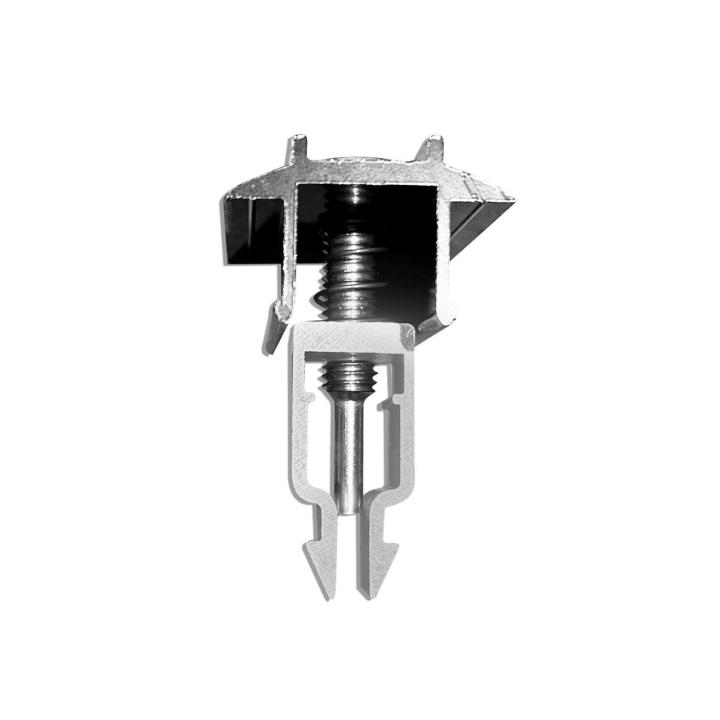

Schnelle Mittelklemmen

Schnelle Befestigung zwischen den einzelnen Paneelen.

Produktdetails

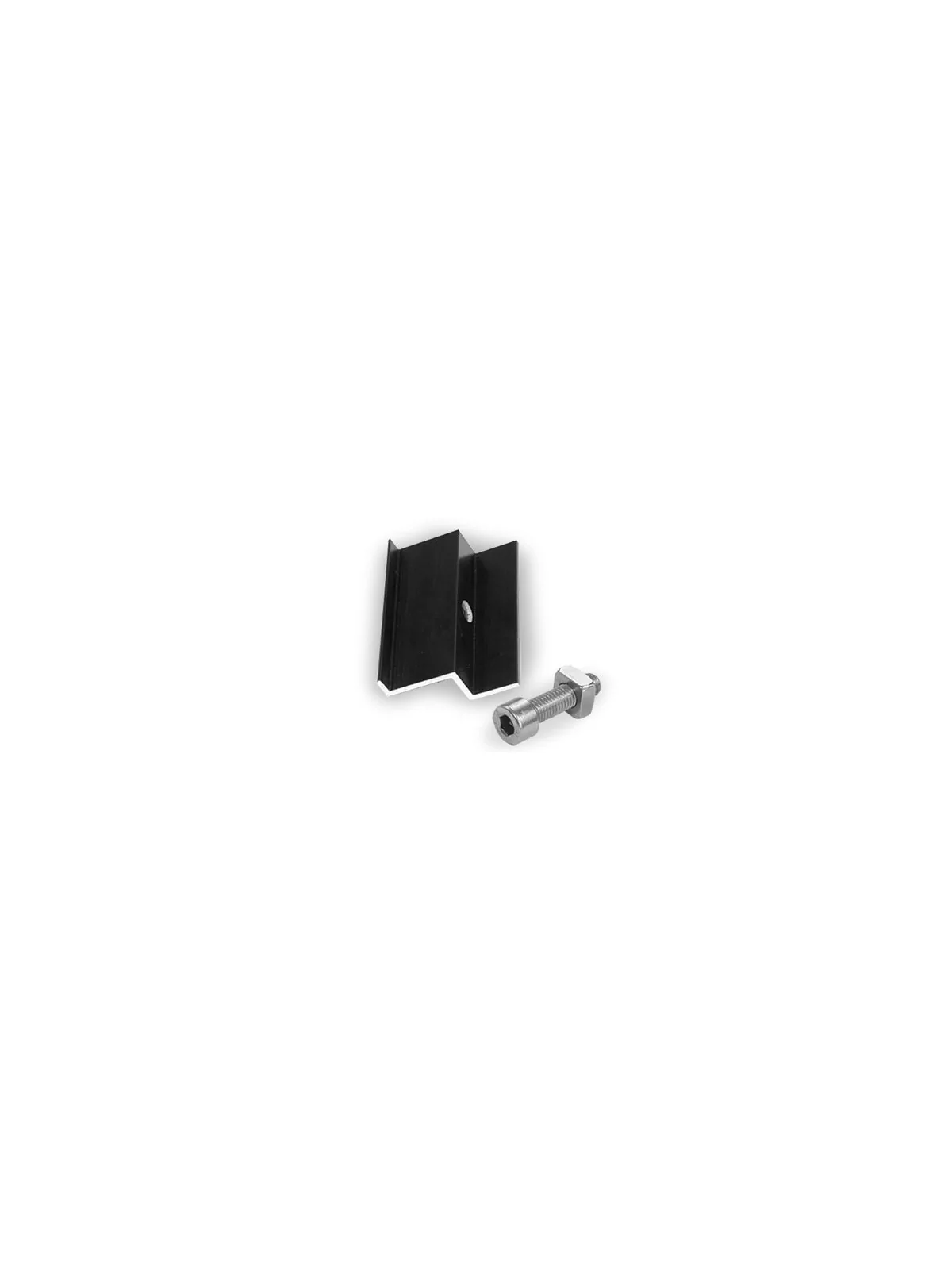

Inklusive Clame de fin

Schnelle Endklammern

Sicherer Halt der Paneele am Ende der Struktur.

Produktdetails
Inklusive 40x40 graue Schienenkappen

40x40 mm Graue Schienenkappen

Für ein ästhetisches Finish und langlebigen Schutz der Montageprofile.

Produktdetails
Inklusive M10 Hammerkopfschraube

M10 Hammerkopfschrauben

Ideal für eine zuverlässige und einfache Befestigung.

Produktdetails





Vollständiges Installationstutorial für das Befestigungskit von Solarmodulen auf Ziegeldächern

Sehen Sie sich die komplette Videoserie an, um Ihr Befestigungskit für Solarmodule auf Ziegeldächern zu installieren. Teil 1 behandelt die Vorbereitung und Montage der Schienen, während Teil 2 die Montage der Module und die finalen Einstellungen für optimalen Halt erklärt.





Wie wähle ich den richtigen Bausatz für meine Paneele?

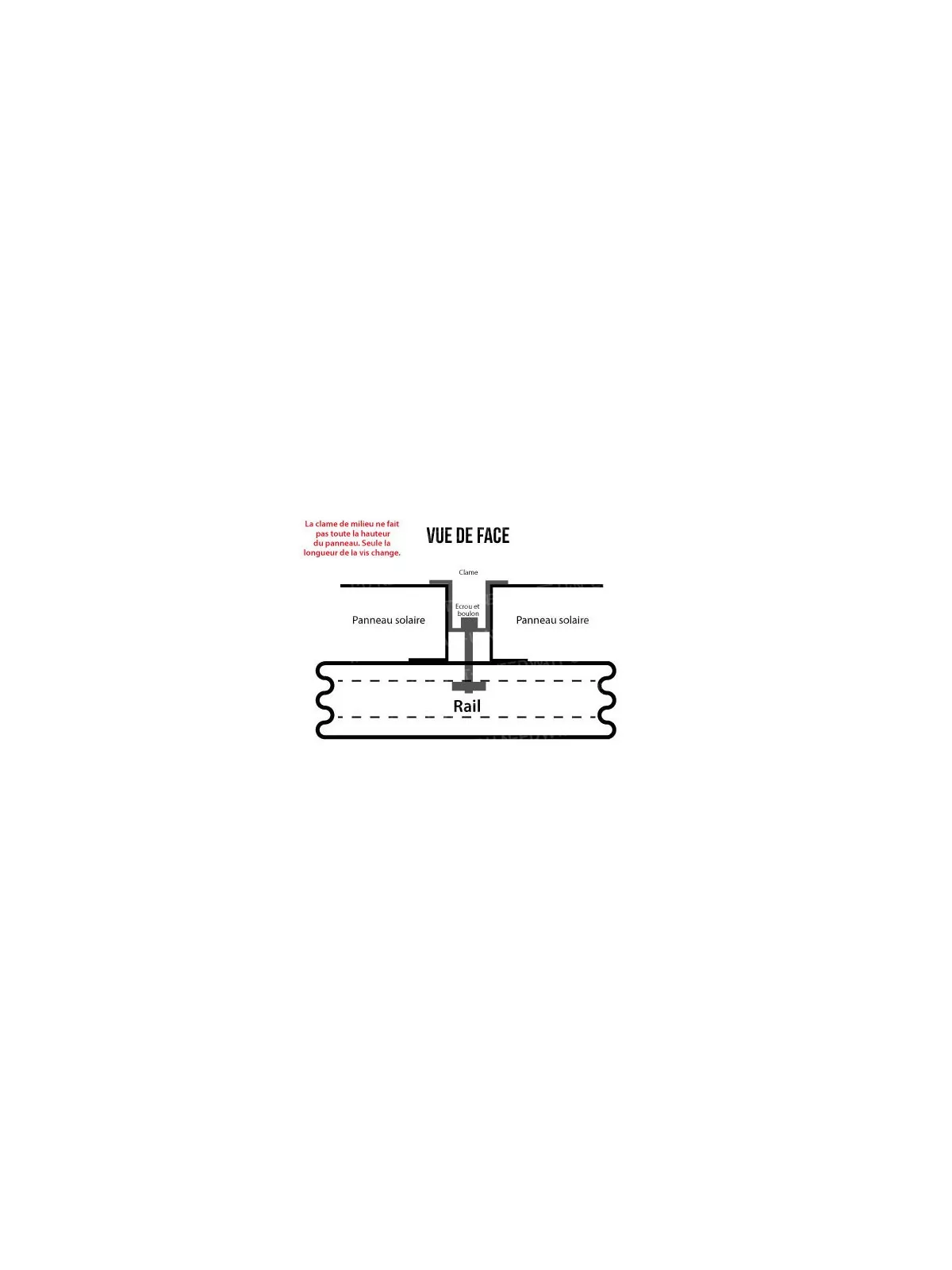

Schéma montage de panneaux solaires

Das Befestigungskit eignet sich für alle Ziegeldächer. Dank seiner Optionen passt es sich an die Anordnung Ihrer Paneele an.

Die Befestigungen sind mit herkömmlichen Paneelgrößen (ca. 1,60m x 1m) kompatibel.

1. Wählen Sie die Anzahl der Paneele im Hoch- oder Querformat.

Wählen Sie pro Reihe die Anzahl der Paneele, die im Hoch- oder Querformat angeordnet werden sollen.

Beispiel: Die nebenstehende Anordnung erfordert 3x das Produkt Befestigungskit :

  • 1. Set für Reihe 1: 3 Paneele im Hochformat.
  • 2. Set für Reihe 2: 2 Paneele im Querformat
  • 3. Set für Reihe 3: 2 Paneele im Querformat.

2. Wählen Sie die passende Klammer für Ihr Panel aus.

Die Klammer dient dazu, das Paneel an der Aluminiumschiene zu befestigen. Die Höhe der Klammer sollte der Dicke des Rahmens Ihres Paneels entsprechen, um einen sicheren Halt zu gewährleisten.

Verfügbare Höhen: 28 - 30 - 35 - 40 - 45 - 50 mm





Schema für die Installation von Befestigungshaken für Solarpaneele.

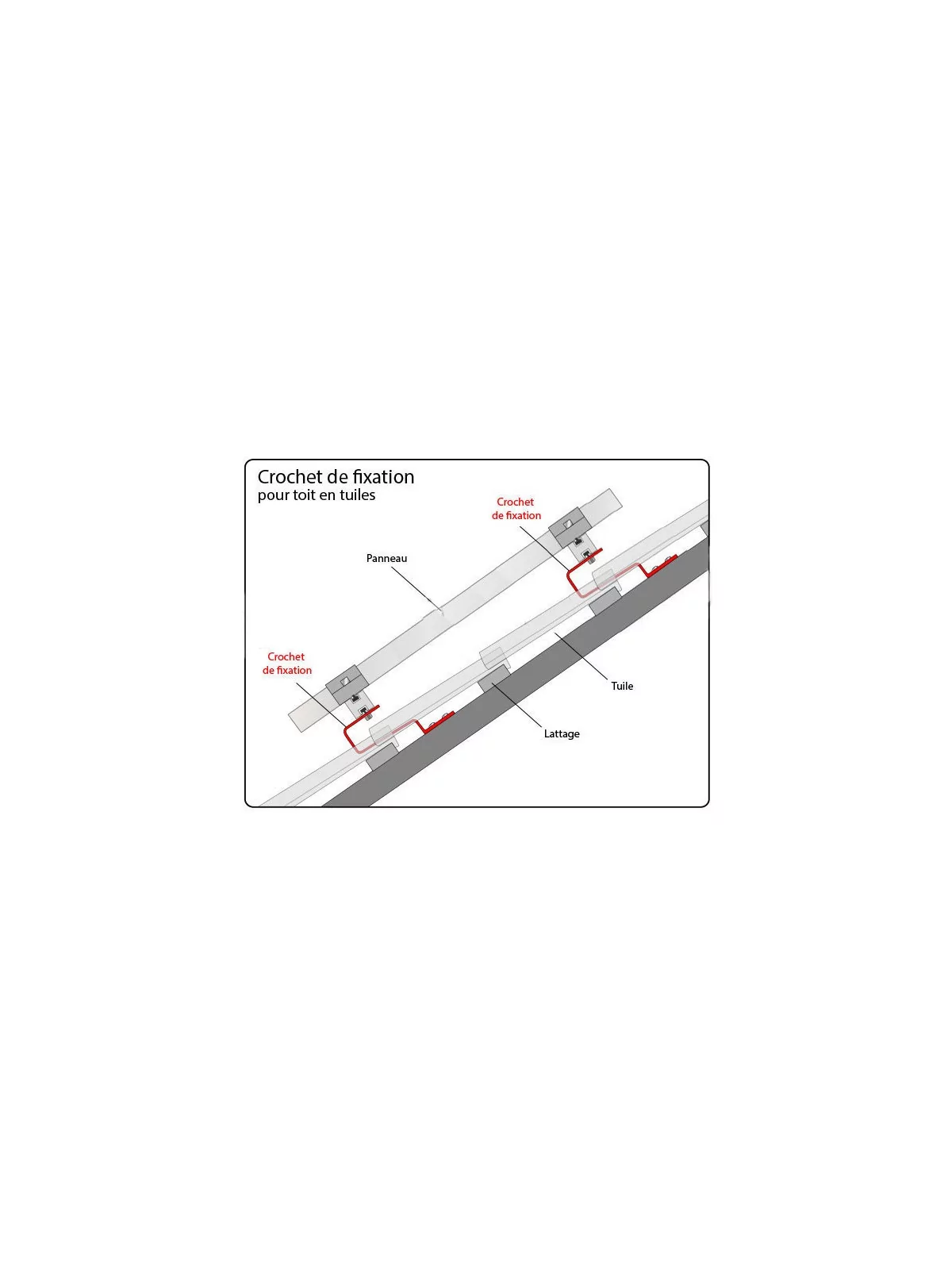

Schéma montage crochets de fixation pour toit en tuiles - panneaux solaires





Detaillierte Angaben zum gelieferten Material je nach Anzahl der Paneele.

Hochformat-Module

Anzahl der Module Schiene (m) Schienendetails* Verbindung Doppelverstellhaken Mittelklemme Endklemme M10 Hammerkopfschraube Schienenkappe
1 Modul 2,4 (2 x 1,20m) 0 4 0 4 4 4
2 Module 4,8 (2 x 2,40m) 0 6 2 4 6 4
3 Module 7,2 (4 x 1,80m) 2 8 4 4 8 4
4 Module 9,6 (4 x 2,40m) 2 10 6 4 10 4
5 Module 12 (4 x 2,40m und 2 x 1,20m) 4 12 8 4 12 4
6 Module 14,4 (6 x 2,40m) 4 14 10 4 14 4
7 Module 16,8 (6 x 2,40m und 2 x 1,20m) 6 16 12 4 16 4
8 Module 19,2 (8 x 2,40m) 6 18 14 4 18 4
9 Module 21,6 (8 x 2,40m und 2 x 1,20m) 8 20 16 4 20 4
10 Module 24 (10 x 2,40m) 8 22 18 4 22 4
11 Module 26,4 (10 x 2,40m und 2 x 1,20m) 10 24 20 4 24 4
12 Module 28,8 (12 x 2,40m) 10 26 22 4 26 4
13 Module 31,2 (12 x 2,40m und 2 x 1,20m) 12 28 24 4 28 4
14 Module 33,6 (14 x 2,40m) 12 30 26 4 30 4
15 Module 36 (14 x 2,40m und 2 x 1,20m) 14 32 28 4 32 4
16 Module 38,4 (16 x 2,40m) 14 34 30 4 34 4
17 Module 40,8 (16 x 2,40m und 2 x 1,20m) 16 36 32 4 36 4
18 Module 43,2 (18 x 2,40m) 16 38 34 4 38 4
19 Module 45,6 (18 x 2,40m und 2 x 1,20m) 18 40 36 4 40 4
20 Module 48 (20 x 2,40m) 18 42 38 4 42 4

* Die Schienendetails dienen nur zur Orientierung und hängen von der Größe der Paneele ab.

Landschaftspaneele

Anzahl der Paneele Schiene (m) Schienendetails* Verbindung Verstellbarer Doppelhaken Mittelklemme Endklemme M10 Hammerkopfschraube Schienenendkappe
1 Paneel 3,6 (2 x 1,80m) 0 4 0 4 4 4
2 Paneele 7,2 (4 x 1,80m) 2 6 2 4 6 4
3 Paneele 10,8 (6 x 1,80m) 4 10 4 4 10 4
4 Paneele 14,4 (8 x 1,80m) 6 12 6 4 12 4
5 Paneele 18 (10 x 1,80m) 8 16 8 4 16 4
6 Paneele 21,6 (12 x 1,80m) 10 18 10 4 18 4
7 Paneele 25,2 (14 x 1,80m) 12 22 12 4 22 4
8 Paneele 28,8 (16 x 1,80m) 14 24 14 4 24 4
9 Paneele 32,4 (18 x 1,80m) 16 28 16 4 28 4
10 Paneele 36 (20 x 1,80m) 18 30 18 4 30 4
11 Paneele 39,6 (22 x 1,80m) 20 34 20 4 34 4
12 Paneele 43,2 (24 x 1,80m) 22 36 22 4 36 4
13 Paneele 46,8 (26 x 1,80m) 24 40 24 4 40 4
14 Paneele 50,4 (28 x 1,80m) 26 42 26 4 42 4
15 Paneele 54 (30 x 1,80m) 28 46 28 4 46 4
16 Paneele 57,6 (32 x 1,80m) 30 48 30 4 48 4
17 Paneele 61,2 (34 x 1,80m) 32 52 32 4 52 4
18 Paneele 64,8 (36 x 1,80m) 34 54 34 4 54 4
19 Paneele 68,4 (38 x 1,80m) 36 58 36 4 58 4
20 Paneele 72 (40 x 1,80m) 38 60 38 4 60 4

* Die Schienendetails dienen nur zur Orientierung und hängen von der Größe der Paneele ab.





FAQ - Dachbefestigungsset für Ziegel

1. Ist dieses Set für alle Ziegelarten geeignet?

Ja, dieses Set ist mit den meisten Standardziegeln (Flach-, Hohl- oder Maschinenziegel) kompatibel. Überprüfen Sie einfach die Breite Ihrer Ziegel.

2. Kann ich dieses Set selbst installieren?

Absolut. Das Set ist für eine einfache Installation mit Standardwerkzeugen konzipiert. Befolgen Sie die beigefügte Anleitung und treffen Sie die erforderlichen Sicherheitsvorkehrungen.

3. Ist dieses Set witterungsbeständig?

Ja, es besteht aus Edelstahl mit einer Korrosionsschutzbeschichtung und bietet optimalen Schutz gegen Witterungseinflüsse und UV-Strahlung.

4. Ist das Set mit Solarmodulen kompatibel?

Ja, dieses Set wurde speziell entwickelt, um mit den meisten auf dem Markt erhältlichen Solarmodulen kompatibel zu sein und eine sichere und stabile Installation zu gewährleisten.

5. Benötige ich spezielle Werkzeuge für die Installation?

Nein, das Set ist so konzipiert, dass es mit Standardwerkzeugen (Bohrmaschine, Schraubenschlüssel, Schraubendreher) installiert werden kann. Keine Spezialwerkzeuge erforderlich.

0803

Datenblatt

Befestigung
Toit en tuile

Spezifische Referenzen

upc
712971132665
ean13
0712971132665
MPN
kit-fixation-tuile
Neu

Montageanleitung Photovoltaik-Dachziegel-Befestigungsset

Schritt-für-Schritt-Anleitung für die Installation auf Ziegeldächern

? Bevor Sie beginnen

Diese Anleitung begleitet Sie durch die vollständige Installation Ihres Photovoltaik-Befestigungskits für Ziegeldächer. Befolgen Sie jeden Schritt methodisch, um eine sichere und dauerhafte Installation zu gewährleisten.

1 ANBRINGEN DER DACHZIEGELHAKEN

? Material

Dachziegelhaken mit doppelter Einstellung, Edelstahlschrauben, Bohrmaschine, Holzbohrer.

? Installation

1. Markierung: Identifiziere die Sparren genau, um sie sicher zu befestigen.
2. Positionierung: Platzieren Sie den Haken in der Vertiefung eines Dachziegels.
3. Befestigung: Verwenden Sie ausschließlich Edelstahlschrauben.
4. Einstellung: Stellen Sie die Höhe mit dem vertikalen Einstellungssystem ein.
5. Fertigstellung: Bringen Sie die obere Fliese wieder an.

⭐ Vorteile des Dachziegel-Systems

  • Wasserdicht: Bewahrt die Integrität der Dacheindeckung
  • Festigkeit: Direkte Befestigung in den Sparren
  • Einstellung: Doppeltes Einstellungssystem für perfekte Anpassung

✅ Kontrollen

Solide Befestigung Verwendete Edelstahlschrauben Angepasste Höhe Ziegel neu verlegt
Rail 40x40Repérage chevronsRail 40x40Rail 40x40Rail 40x40

2 INSTALLATION DER ALUMINIUMSCHIENEN

? Material

Aluminiumschienen 40x40, Schrauben M10, Muttern, Schraubenschlüssel

? Installation

1. Einsetzen: Schieben Sie eine M10-Schraube in die quadratische Führung der Schiene.
2. Positionierung: Führen Sie den Bolzen in das Langloch des Hakens ein.
3. Ausrichtung: Überprüfen Sie die perfekte Ausrichtung vor dem endgültigen Festziehen.
4. Justierung: Richten Sie sie parallel zum Dach aus.

⭐ Vorteile von Aluminiumschienen

  • Leicht: Widerstandsfähiges und leichtes Aluminiummaterial
  • Präzision: Quadratische Schiene für exakte Positionierung
  • Haltbarkeit: Optimale Witterungsbeständigkeit

✅ Kontrollen

Ausgerichtete Schienen Angezogene Bolzen Dachparallelität Solide Befestigung
Rail 40x40Rail 40x40Rail 40x40Rail 40x40

3 BEFESTIGUNG VON KLAMMERN UND PANEELEN

? Material

Endklammern (4), Mittelklammern (je nach Konfig.), M8-Schrauben

⚙️ Konfiguration Klammern

1 Panel: 4 Endklemmen an den 4 Ecken
Mehrere Paneele: 4 Endklammern + Mittelklammern zwischen den Paneelen

? Installation

1. Positionierung: Beginne an einer Außenkante mit 1 cm Spielraum.
2. Klammern: Befestigen Sie zwei äußere Klammern an den Enden.
3. Überprüfung: Überprüfen Sie die Parallelität mit dem Dachfirst.
4. Verbindung: Verwenden Sie Mittelklammern, um die Platten zu verbinden.

⭐ Vorteile

  • Sicherheit: Fester Halt, witterungsbeständig
  • Flexibilität: Modulares System, Demontage möglich
  • Präzision: Exakte Positionierung, perfekte Ausrichtung

✅ Kontrollen

Klammern richtig positioniert Rand eingehalten Parallelität First Stabiler Aufbau
Rail 40x40Rail 40x40Rail 40x40Installation finale

? Installation abgeschlossen!

Ihre Photovoltaikanlage auf einem Ziegeldach ist nun fertig. Überprüfen Sie vor der Inbetriebnahme ein letztes Mal alle Verschraubungen und die Ausrichtung der Module.

⚠️ Lassen Sie Ihre Anlage aus Sicherheitsgründen von einem qualifizierten Fachmann überprüfen.
