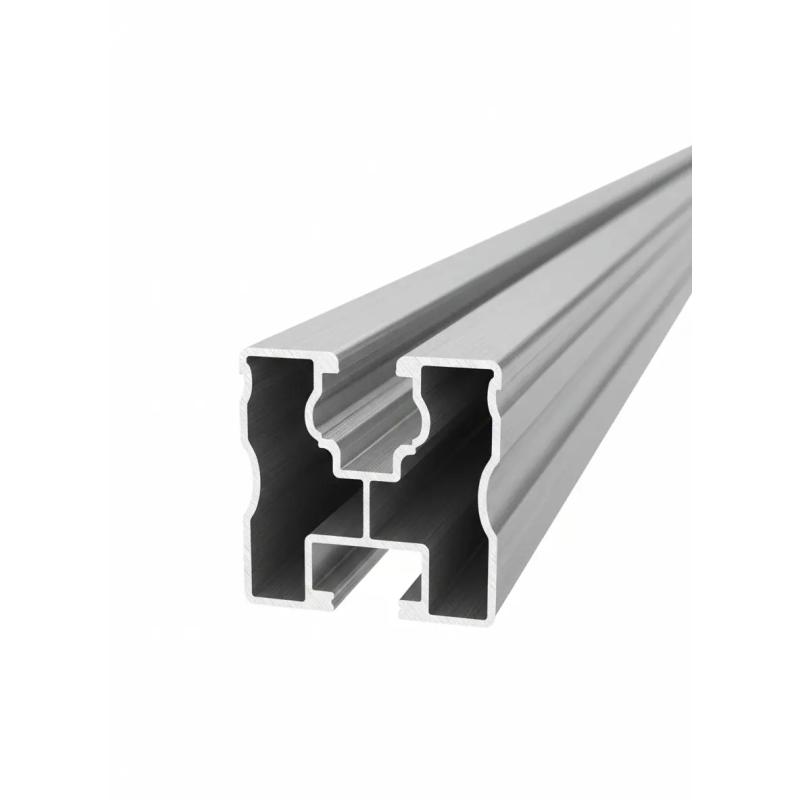

Montageschiene aus Aluminium 40 x 40 für Solarmodule – Länge 1 m

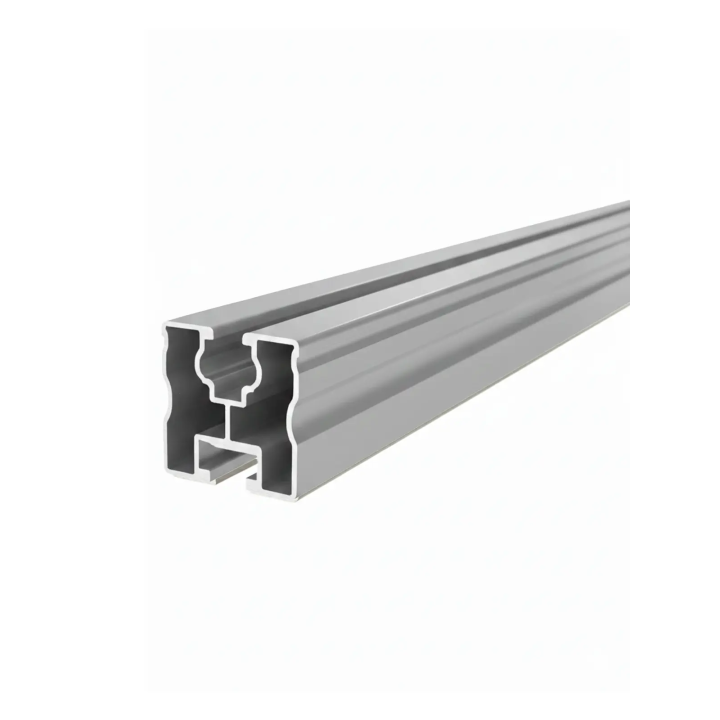

Montageschiene aus Aluminium 40 x 40 für Solarmodule – Länge 1 m — vue 2
Montageschiene aus Aluminium 40 x 40 für Solarmodule – Länge 1 m — vue 3
Aluminiumschiene 35x40 zur Befestigung von Solarpanels
Aluminiumschiene 35x40 zur Befestigung von Solarpanels
Montageschiene aus Aluminium 40 x 40 für Solarmodule – Länge 1 m
Montageschiene aus Aluminium 40 x 40 für Solarmodule – Länge 1 m — vue 2
Montageschiene aus Aluminium 40 x 40 für Solarmodule – Länge 1 m — vue 3
Aluminiumschiene 35x40 zur Befestigung von Solarpanels
Aluminiumschiene 35x40 zur Befestigung von Solarpanels

Aluminium-Montageschiene 40x40 für Solarmodule

Von Julien Mawet · Photovoltaik-Experte bei Wattuneed • Aktualisiert April 2026
8,23 €
Tax included
0200
0712971125070

Die Aluminiumschiene 40x40 ist das grundlegende Bauteil für die Errichtung von Photovoltaik-Montagesystemen. Bei diesem Produkt handelt es sich um ein Tragprofil, das dazu dient, die Solarmodule auf Dächern oder Bodenkonstruktionen mechanisch zu stützen.

Die Auswahl der Länge erfolgt einfach durch Angabe der gewünschten Menge: 1 Einheit entspricht einer Schiene von 1,19 m und 2 Einheiten entsprechen einer Schiene von 2,38 m. Jede bestellte Menge entspricht einer Schiene, die als ein einziges Stück geliefert und entsprechend Ihrer Auswahl zugeschnitten wird. Bitte beachten Sie, dass die maximale Transportlänge 2,40 m beträgt.

Dieses Zubehör ist speziell mit den Schnellverschlussklemmen für Ende und Mitte sowie den Befestigungshaken vom Typ K2 kompatibel. Diese Vorrichtung ermöglicht die Schaffung einer starren Befestigungsbasis und lässt sich in jedes Montagesystem integrieren, das einen Querschnitt von 40 x 40 mm erfordert, um eine erhöhte Widerstandsfähigkeit gegen Witterungseinflüsse zu gewährleisten.

Technische Vorteile der 40x40-Schiene:

  • Modularität: Erhältlich in Längen von 1,19 m oder 2,38 m, um sich Ihrem Projekt anzupassen.
  • Hohe Festigkeit: robuste Aluminiumlegierung, die Wind- und Schneelasten standhält.
  • Montage: Nuten kompatibel mit M8-Schrauben und Hammerkopfmuttern.
  • Langlebigkeit: Oxidationsbeständiges Material für maximale Lebensdauer im Außenbereich.

Devis personnalisé
Recevoir une proposition claire
Nos conseillers reprennent votre sélection pour préparer un devis adapté à votre demande.

Aluminiumschiene 40x40 für Solarmodule


Die Aluminiumschiene 40x40 mm ist ein wesentliches Element für die Befestigung von Solarmodulen, sei es bei der Montage auf dem Dach oder auf einer Bodenkonstruktion. Dieses Profil wurde für optimale mechanische Festigkeit entwickelt und gewährleistet eine solide, langlebige Installation, die den Anforderungen moderner Photovoltaikanlagen entspricht.

Es besteht aus hochwertigem stranggepresstem Aluminium und vereint Robustheit mit geringem Gewicht, was eine einfache Handhabung und schnelle Montage ermöglicht. Das Material ist von Natur aus korrosionsbeständig, was eine lange Lebensdauer auch in exponierten Außenbereichen garantiert.





Technische Daten

  • Profilabmessungen: 40 x 40 mm
  • Material: eloxiertes Aluminium
  • Verwendung: Befestigung von Photovoltaikmodulen auf Ziegeldächern, Trapezblechdächern oder Bodenkonstruktionen
  • Kompatibilität: Standard-Befestigungshaken, Verbindungsstücke, Zwischenklemmen und Endklemmen



Eigenschaften
Abmessungen 40 x 40 (Nennmaß) mm
Gewicht pro Laufmeter 0,780 kg/m
Querschnitt (Fläche) 288,5 mm²
Trägheitsmoment Ixx 54 418 mm⁴
Trägheitsmoment Iyy 56 268 mm⁴
Befestigung oben Nut für M8-Mutter (Klick)
Befestigung unten Nut für M10-Schraube (Hammerkopf)





Verfügbare Längen und Zuschnitt

Aufgrund von Transportbeschränkungen versenden wir Schienen mit einer maximalen Länge von 2,40 m. Bei größeren Längen können mehrere Schienen mithilfe von Verbindungsstücken zusammengefügt werden, wodurch eine perfekte mechanische Kontinuität gewährleistet ist.

Mengenangaben:
– 1 Einheit = 1,19 m Schiene
– 2 Einheiten = 2,38 m Schiene
Jede Einheit entspricht einer einteiligen, präzise zugeschnittenen Schiene.

Maximale versandfähige Länge: 2,40 m





Warum sollten Sie sich für unsere 40x40-Aluminiumschienen entscheiden?

  • Stabilität und Langlebigkeit: perfekt geeignet für alle Arten von Modulen.
  • Einfache Montage: kompatibel mit den meisten auf dem Markt erhältlichen Befestigungssystemen.
  • Geringes Gewicht: erleichtert die Handhabung auf der Baustelle.
  • Korrosionsbeständigkeit: ideal für eine jahrzehntelange Installation im Außenbereich.
  • Geeignet für private und gewerbliche Anlagen.





Montage auf Ziegeldächern

Dieses Video-Tutorial zeigt detailliert die Montage der Befestigungsschiene für Solarmodule auf einem Ziegeldach. Genaue Dauer: 1 Min. 26 Sek.





FAQ – Aluminiumschiene 40x40 für Solarmodule

1. Wie werden das Zubehör und die Module an dieser Schiene befestigt? +
Das Profil verfügt über eine sehr praktische doppelte Befestigungskonfiguration. Die obere Befestigung verfügt über eine speziell kalibrierte Nut zur Aufnahme von M8-Muttern (Klemmsystem „Clic“ zur Halterung der Module). Die untere Befestigung verfügt über eine Nut, die für M10-Schrauben (mit Hammerkopf oder Sechskant) geeignet ist, um die Schiene an den Dachhaken oder Bodenkonstruktionen zu verankern.
2. Was ist zu tun, wenn meine Modulreihe eine Länge von mehr als 2,40 m erfordert? +
Aus logistischen und transporttechnischen Gründen sind die einzelnen Schienenabschnitte nicht länger als 2,40 m. Wenn Ihre Anlage eine größere Länge erfordert, müssen Sie lediglich mehrere Schienen mithilfe von Standard-Schienenverbindern (oder -Kupplungen) aneinanderfügen. Dies gewährleistet eine perfekte Kontinuität und mechanische Steifigkeit über die gesamte Länge.
3. Welche Bedeutung hat eloxiertes Aluminium für dieses Produkt? +
Die Eloxierung ist eine Oberflächenbehandlung, die die natürliche Oxidschicht des Aluminiums erheblich verstärkt. Dadurch ist die Schiene extrem widerstandsfähig gegen Korrosion, Salzluft, UV-Strahlung und Witterungseinflüsse. Ihre Konstruktion behält ihre mechanischen Eigenschaften und ihre Festigkeit über mehrere Jahrzehnte hinweg.
4. Wie sind die Mengenangaben bei der Bestellung zu verstehen? +
Die Schienen werden in spezifischen Längeneinheiten verkauft, um genau Ihren Bedürfnissen zu entsprechen: 1 bestellte Einheit entspricht einer Schiene von 1,19 m, und 2 Einheiten entsprechen einer Schiene von 2,38 m. Jeder Abschnitt wird Ihnen je nach gewählter Option in einem Stück geliefert, was die Handhabung und Montage erleichtert.
5. Ist diese 40x40-Schiene mit allen Solarmodulmarken kompatibel? +
Ja, dieses Format von 40 x 40 mm ist der universelle Standard in der Photovoltaikbranche. Es ist mit den meisten Klemmklemmen (Mittel- und Endklemmen) sowie mit allen auf dem Markt erhältlichen Rahmenstärken von Solarmodulen (30 mm, 35 mm, 40 mm usw.) kompatibel.
6. Ist die Schiene stabil genug, um starken Schnee- und Windlasten standzuhalten? +
Auf jeden Fall. Dank ihrer Konstruktion aus stranggepresstem Aluminium mit optimierter Innengeometrie (wie ihre hohen Trägheitsmomente Ixx und Iyy zeigen) bietet diese Schiene eine hervorragende Torsionssteifigkeit. Sie biegt sich unter Belastung kontrolliert durch, ohne jemals zu brechen, und schützt Ihre Module so vor Witterungseinflüssen.
7. Kann ich diese Schiene für eine Boden- oder Flachdachmontage verwenden? +
Ja, sie ist absolut vielseitig einsetzbar. Obwohl sie sehr häufig auf geneigten Dächern (Ziegel, Trapezblech, Schiefer) verwendet wird, ermöglicht ihre Struktur eine ebenso effektive Befestigung an Ballastdreiecken für Flachdächer oder an Metallkonstruktionen zur Bodenverankerung.
8. Welche Werkzeuge werden für die Montage und das Zuschneiden der Schiene auf der Baustelle benötigt? +
Da Aluminium ein weiches Material ist, lässt sich die Schiene sehr leicht mit einer einfachen Handsäge für Metall oder einem Winkelschleifer mit einer geeigneten Scheibe zuschneiden. Für die Montage und das Anziehen der Befestigungen (M8/M10) reicht ein Inbusschlüssel oder ein Standard-Steckschlüssel aus, was die Montage schnell und einfach macht.
