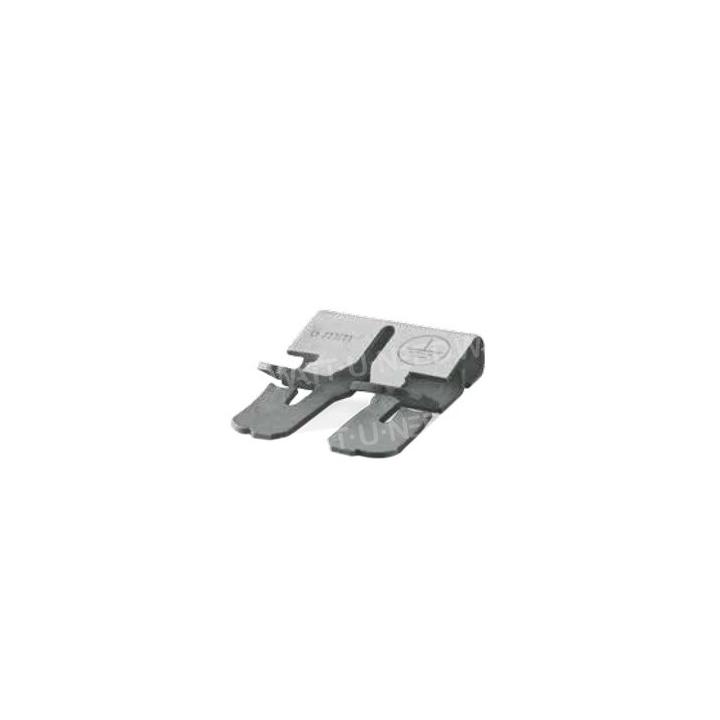

Clip de mise à la terre Rayvolt
Affranchissez vous des vis !
Les solutions de fixations clippées permettent un assemblage rapide et simple et contribuent à réduire le coût global des énergies renouvelables.
RAPIDE & FACILE À METTRE EN OEUVRE

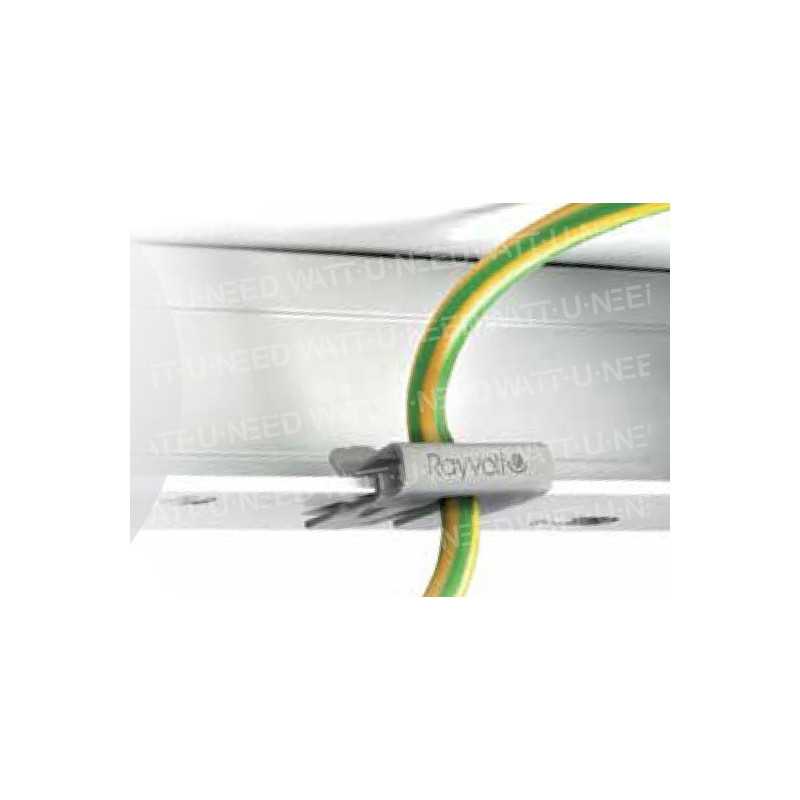

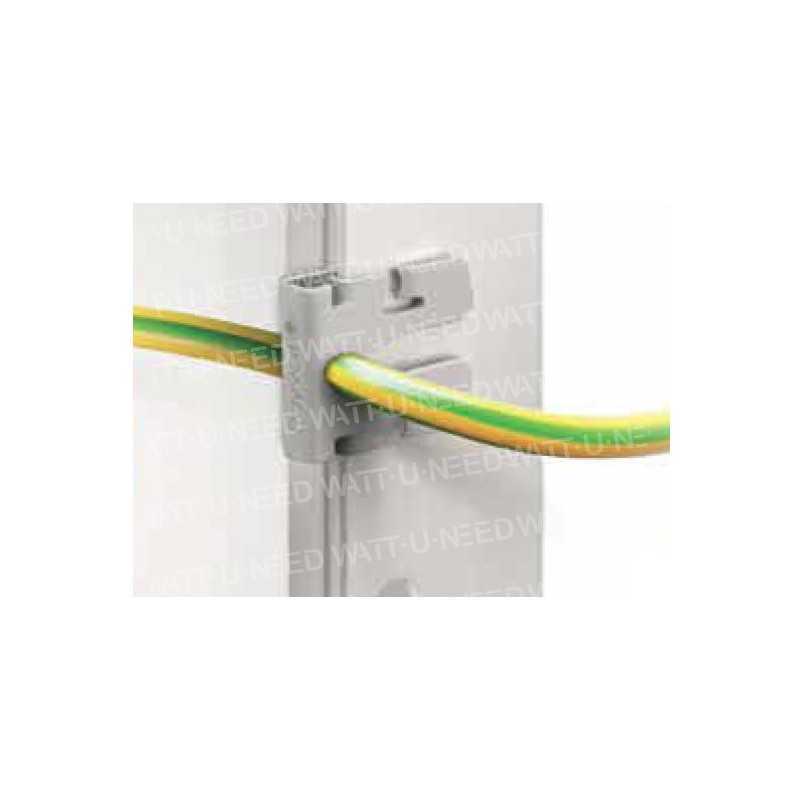

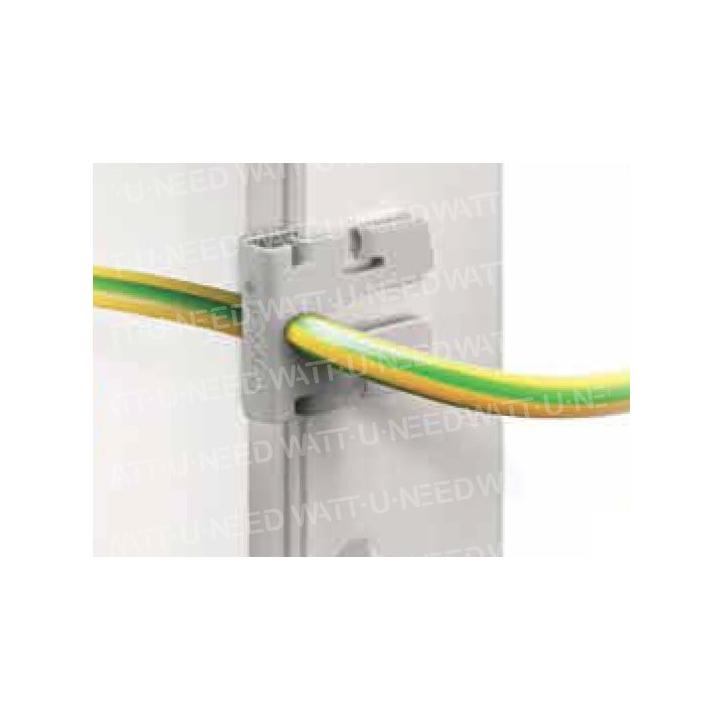

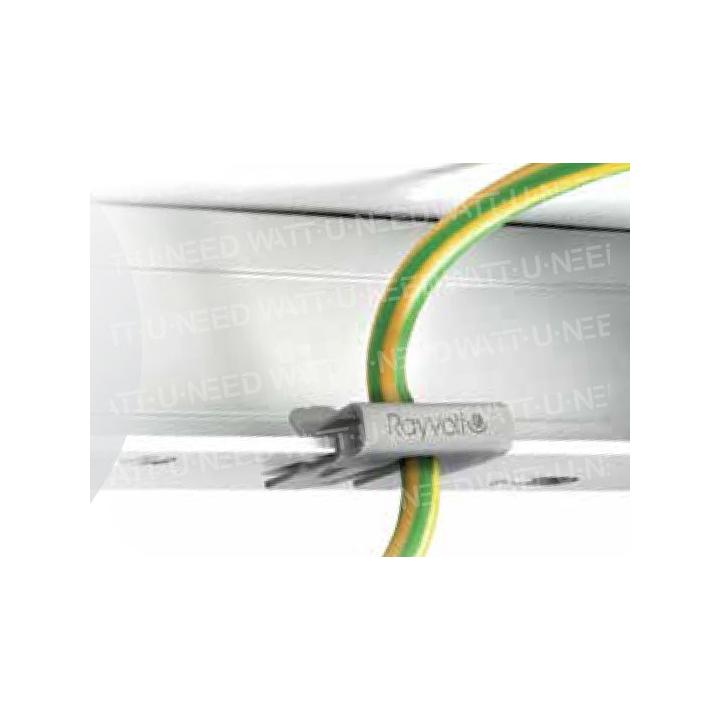

• Une seule opération pour dénuder, connecter électriquement et fixer au cadre, sans le perforer.
• Positionnement sur l’ensemble du module et indépendant des distances entre modules.
PERFORMANT
• Mécaniquement et électriquement : conforme aux normes produits CEI 61730-2 : 2007 et CEI 60947-1 : 2007, BS EN 60068-2-11 : 1999 (rapport de test du Bureau Véritas sur demande).
• Le symbole de mise à la terre apparaît sur la face supérieure du clip.
UN LARGE DOMAINE D’UTILISATION
Pour tous les panneaux avec cadre aluminium de 1,5 à 2,5mm d’épaisseur et fil multibrin souple de section 6mm² vert jaune (H07V-K6mm²).
Caractéristiques
| CODE ARTICLE | 220492000 / 220492006 |
| MATÉRIAU | Acier C67S |
| TRAITEMENT DE SURFACE | Allie une couche de base enrichie en zinc inorganique avec une finition enrichie en aluminium |
| CARACTÉRISTIQUES DU CABLE ÉLECTRIQUE | Fil multibrin souple V/J section 6mm² (H07V-K6mm²) |
| RÉSISTANCE À LA CORROSION | Sans rouille rouge après 1000 heures de brouillard salin selon BS EN 60068-2-11:1999 |
| CARACTÉRISTIQUES DU CADRE DU MODULE | Epaisseur 1,5 à 2,5mm - Rebord interne de 12mm mini |
| DIMENSIONS* (AxBxC en mm) | 23,3 x 20,0 x 5,6 |
