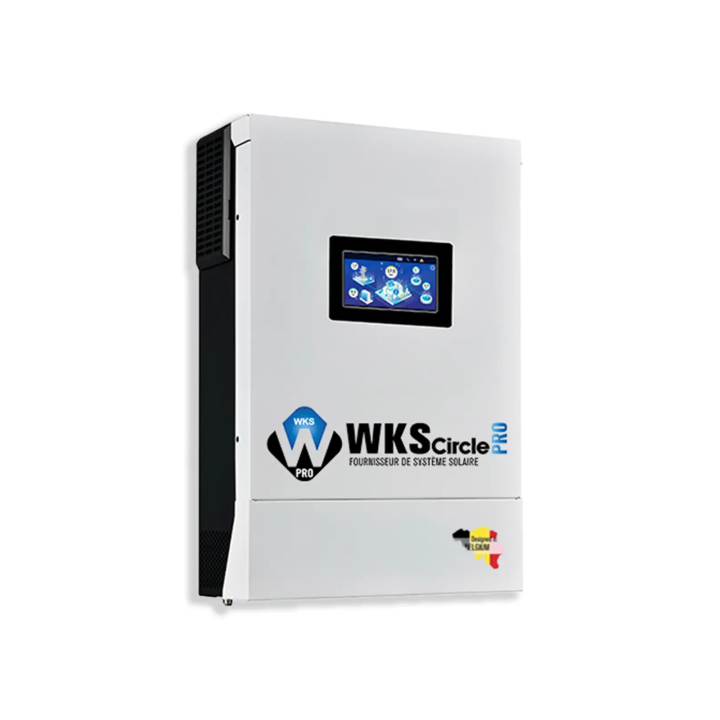

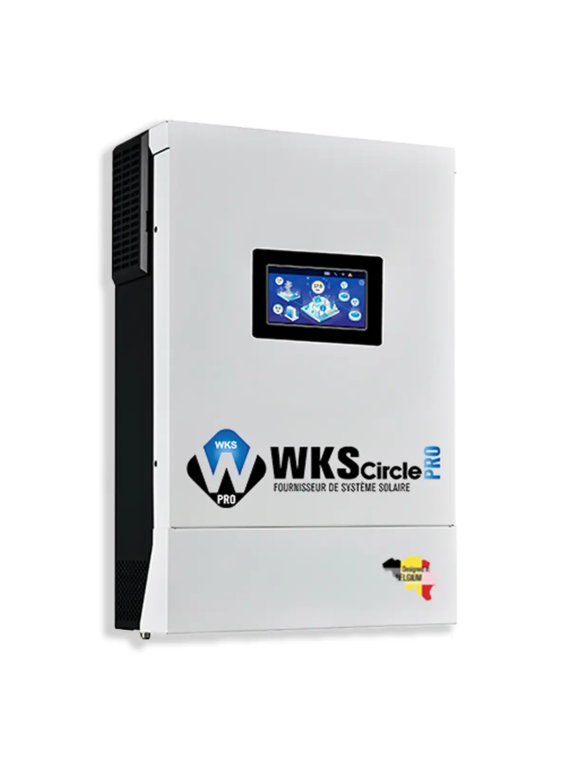

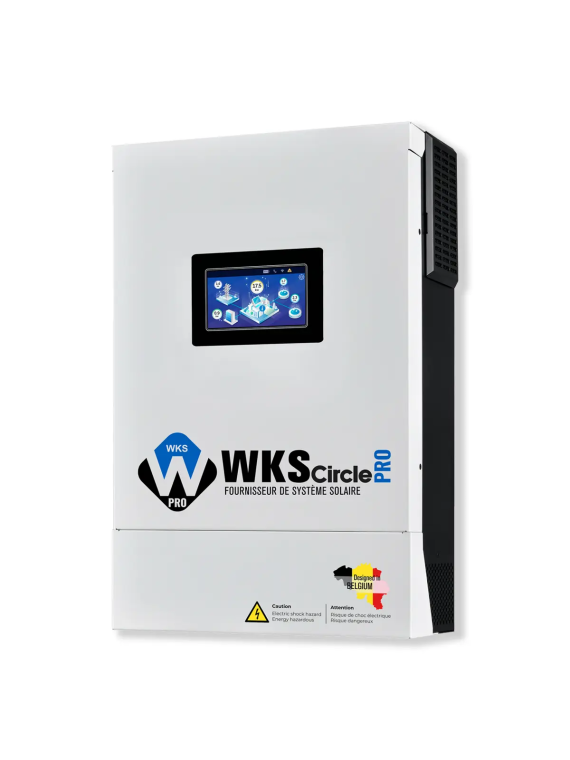

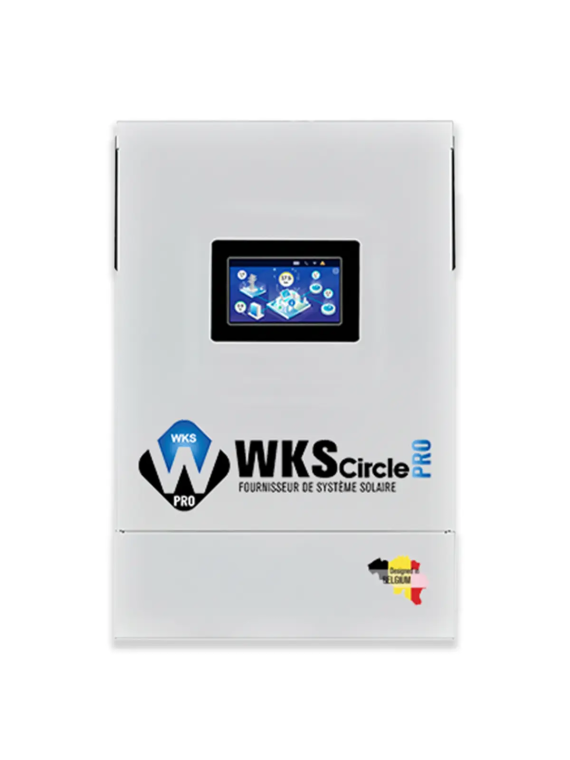

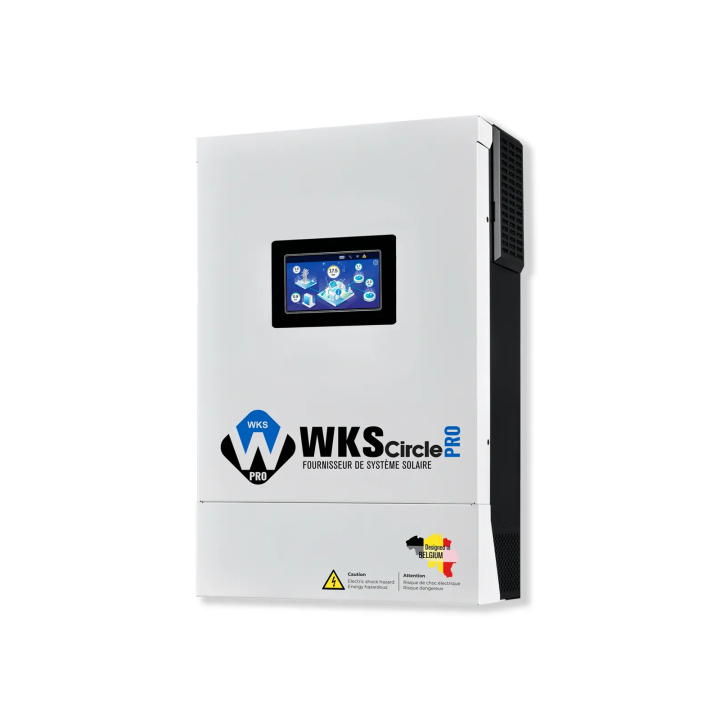

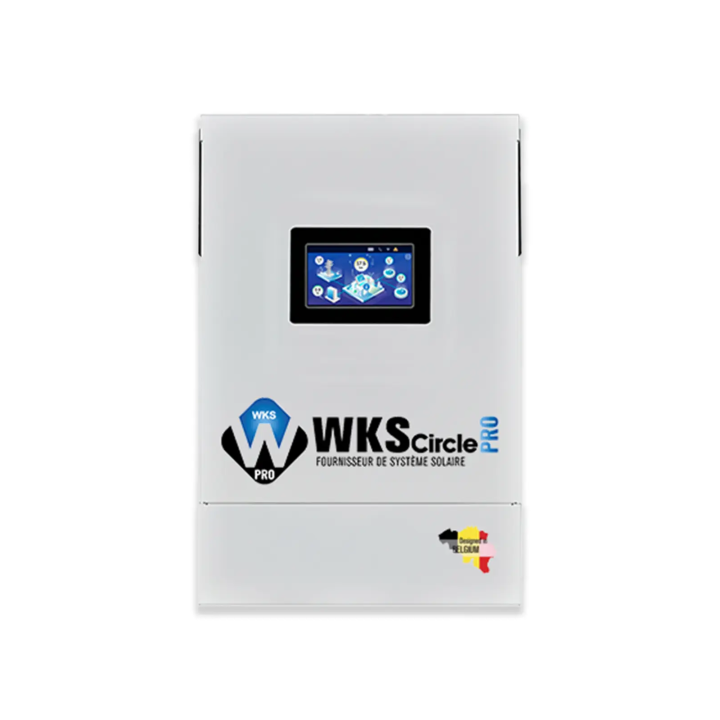

Onduleur Hybride WKS EVO Circle Pro Mono 6,5 kW 48V

Onduleur hybride WKS Evo Circle PRO 6,5 kVA 48V

L’onduleur solaire hybride le plus abouti de sa génération

Le WKS Evo Circle PRO est un onduleur hybride de dernière génération conçu pour les installations solaires autonomes et hybrides. Il combine dans un seul appareil trois fonctions essentielles : onduleur pur sinus, régulateur de charge solaire MPPT et chargeur secteur. Cette architecture tout-en-un simplifie considérablement la conception et la gestion d’un système photovoltaïque tout en garantissant un rendement énergétique élevé et une fiabilité exceptionnelle.

Le WKS Evo Circle PRO se distingue par sa polyvalence, sa connectivité avancée et sa capacité à fonctionner en parallèle pour des puissances cumulées jusqu’à 39 kW.

Ce modèle est idéal pour les habitations autonomes (off-grid), les systèmes hybrides avec batteries, ou encore les installations industrielles et tertiaires nécessitant une alimentation fiable et continue.

Ce que fait concrètement cet onduleur

Le WKS EVO Circle PRO gère en permanence les flux d'énergie entre vos panneaux solaires, votre batterie, le réseau ou votre groupe électrogène, et vos appareils :

• Il convertit l'énergie solaire en électricité 230 V AC pur sinus, avec un rendement de crête de 93 %
• Il stocke l'excédent dans votre batterie 48 V via son régulateur MPPT intégré de 120 A
• Il alimente vos appareils en priorité depuis les panneaux, puis depuis la batterie, et enfin depuis le réseau ou le groupe en appoint
• Il protège vos charges critiques grâce à sa double sortie AC indépendante : les appareils essentiels restent toujours alimentés, les charges secondaires sont délestées si la batterie est faible

Avec 12 à 18 panneaux solaires (5 à 9 kWc) et un parc batterie de 10 kWh, une maison de 100 à 150 m² peut atteindre 80 à 100 % d'autonomie sur les mois ensoleillés, avec une réduction de la facture électrique estimée entre 1 000 € et 1 800 € par an selon le profil de consommation.

Utilisez notre simulateur pour obtenir une estimation personnalisée.

Un onduleur tout-en-un pour votre indépendance énergétique

Conçu pour répondre aux besoins des installations résidentielles, professionnelles ou isolées, le WKS Evo Circle PRO assure une alimentation stable, propre et continue, même sans réseau électrique.
Grâce à sa technologie MPPT 120 A et à sa large plage d’entrée photovoltaïque (90 V – 450 V), il exploite au maximum l’énergie solaire disponible, garantissant un rendement supérieur à 93 %.

Son système double sortie permet de gérer les charges critiques et secondaires séparément : vos appareils essentiels restent alimentés, tandis que les charges non prioritaires s’activent uniquement quand la production solaire est suffisante.

Un contrôle total de votre production et de votre consommation

Le WKS Evo Circle PRO est conçu pour un pilotage précis et intelligent de votre installation solaire.
Son écran LCD couleur 4,3 pouces affiche en temps réel la puissance solaire, l’état de charge, la tension batterie et la consommation instantanée.

Grâce à sa connectivité WiFi et à son application mobile i.Solar, vous pouvez suivre vos données où que vous soyez : production quotidienne, historiques, alertes système, diagnostics à distance, etc.
Un port BMS est prévu pour une communication directe avec les batteries lithium modernes, garantissant un équilibre de charge parfait et une sécurité renforcée.

Fonctionnement en parallèle : puissance évolutive jusqu’à 39 kW

L’onduleur WKS Evo Circle PRO peut être installé en parallèle avec jusqu’à six unités identiques, offrant une puissance totale de 39 kW.
Cette flexibilité le rend idéal pour les bâtiments à forte consommation : résidences principales, entreprises, ateliers, bâtiments agricoles, établissements touristiques ou institutions publiques.

Chaque unité communique via un bus parallèle intelligent pour équilibrer la charge et garantir une redondance maximale.

La double sortie AC : votre assurance contre les coupures

C'est l'une des fonctionnalités les plus importantes du WKS EVO Circle PRO et elle est souvent sous-exploitée :

• Sortie 1 — Charges critiques : toujours alimentée, même si la batterie est faible. Branchez ici votre réfrigérateur, congélateur, éclairage, box internet, système de sécurité, pompe à eau
• Sortie 2 — Charges secondaires : alimentée uniquement quand la production solaire est suffisante ou quand la batterie est bien chargée. Branchez ici le lave-linge, le lave-vaisselle, les appareils non urgents

Cette gestion intelligente vous garantit que vos appareils essentiels ne s'arrêtent jamais, même en cas de faible production ou de batterie partiellement déchargée.

Sécurité et fiabilité à toute épreuve

Le WKS Evo Circle PRO intègre un ensemble complet de protections électroniques :

• Surcharge et surchauffe
• Surtension AC et PV
• Court-circuit
• Inversion de polarité
• Gestion thermique automatique par ventilation variable

Ces sécurités, combinées à une conception robuste en acier ventilé, garantissent un fonctionnement durable, silencieux et fiable, même dans des environnements exigeants.

Compatibilité batteries : le plus large du marché dans sa catégorie

Le WKS EVO Circle PRO est compatible avec un très large éventail de batteries 48 V :

Batteries lithium LiFePO4 (recommandées) :

• Pylontech US3000C, US5000 — communication BMS via port CAN/RS485 dédié
• DeLong Top Energy (cellules BYD et CALB) — 5,12 kWh à 15 kWh par module
• Leapton EL-A05 — IP65, idéale pour locaux humides
• UZ Energy L051100-A1
• Et bien d'autres marques compatibles 48 V avec BMS

Batteries plomb-acide (AGM, Gel, plomb-carbone) :

• Compatible avec toutes les batteries plomb 48 V du marché
• Courbes de charge adaptables (absorption, float, égalisation)
• Solution économique pour les sites isolés ou les budgets contraints

Le port BMS intégré (CAN, RS485 ou RS232) assure une communication directe avec les batteries lithium : l'onduleur adapte automatiquement les paramètres de charge selon l'état réel de la batterie, maximisant sa durée de vie.

Pour qui est cet onduleur ?

Maisons isolées et off-grid
Sites sans accès au réseau électrique ou avec un réseau instable : chalet de montagne, maison en zone rurale, îlot hors réseau. Autonomie complète avec groupe électrogène en appoint si nécessaire.

Résidences secondaires
Maison de vacances peu utilisée : l'onduleur gère automatiquement la batterie et les panneaux, même en votre absence. Surveillance à distance via i.Solar.

Ateliers et bâtiments agricoles
Alimentation des machines, pompes, éclairage et systèmes de ventilation sans dépendre du tarif réseau. Réduction significative de la facture professionnelle.

Projets à forte puissance et évolutifs
Besoin de 10, 20 ou 30 kW ? Commencez avec 2 ou 3 unités et ajoutez-en d'autres au fil des besoins, sans refonte du système.

Alimentation de secours (UPS solaire)
Protégez vos équipements sensibles (serveurs, systèmes de contrôle, réfrigération) contre les coupures réseau grâce à la double sortie et au basculement automatique.

Pourquoi choisir le WKS Evo Circle PRO sur Wattuneed ?

1. Produit best-seller : adopté par des milliers d’installateurs et d’utilisateurs en Europe.
2. Garantie et assistance technique assurées par Wattuneed, spécialiste de l’énergie solaire depuis 2008.
3. Compatibilité complète avec notre gamme de panneaux, batteries et accessoires.
4. Stock permanent et livraison rapide en Europe.
5. Support avant-vente pour le dimensionnement et la configuration de votre installation.

Wattuneed vous accompagne à chaque étape de votre projet, de la conception à la mise en service.

Installation : ce qu'il faut savoir

L'installation doit être réalisée par un électricien qualifié. Points importants à vérifier :

Les batteries 48 V sont obligatoires — l'onduleur ne fonctionne pas sans parc batterie connecté

Prévoir un coffret de protection DC (fusibles ou disjoncteurs) entre les panneaux et l'onduleur

Le câblage batterie doit être dimensionné pour 120 A — prévoir des câbles de section suffisante et des cosses adaptées

Pour une installation en parallèle, un câble de communication inter-onduleurs est nécessaire (disponible séparément)

Bien séparer les deux circuits AC de sortie dès le tableau électrique pour exploiter la double sortie

Une bonne ventilation du local est indispensable pour garantir une dissipation thermique correcte. Il est recommandé d’utiliser des câbles de section adaptée et des protections (disjoncteurs DC, fusibles, parafoudres) appropriées à la puissance de l’installation.

Nos équipes techniques peuvent vous assister dans le paramétrage initial et la mise en service.

1. Usage concret – Exemple d’installation réelle

Exemple : Maison autonome avec batteries lithium

Une habitation isolée de 120 m², équipée de :

• 12 panneaux solaires de 450 W (soit 5,4 kWc),
• 1 onduleur WKS Evo Circle PRO 6,5 kVa,
• un parc batterie de deux batteries Lithium Delong ou Pylontech – 10 kWh.

Le système fonctionne ainsi :

• Le jour, le WKS Evo Circle PRO convertit directement la production solaire pour alimenter la maison et recharge la batterie via son régulateur MPPT 120 A.
• La nuit, il bascule automatiquement en mode batterie et continue d’alimenter les équipements essentiels (éclairage, réfrigérateur, congélateur, télécommunications).
• En cas de batterie faible ou de forte consommation, le chargeur AC intégré se déclenche et recharge les batteries via le générateur ou le réseau.

Résultat :

• 100 % d’autonomie la majeure partie de l’année,
• réduction de la facture d’électricité de plus de 80 %,
• aucune coupure de courant, même en site isolé.

Câblage et connexion

1. Connecteurs PV
2. Connecteurs de sortie AC (connexion de charge)
3. Connecteurs d’entrée AC
4. Connecteurs de batterie
5. Port de partage de courant
6. Port de communication en parallèle
7. Disjoncteur
8. Interrupteur marche/arrêt
9. Port C.T externe
10. WiFi interne
11. Port de communication RS-232
12. Port de communication BMS : CAN, RS-485 ou RS-232

Une collection de vidéos pour tout comprendre

Thème	Objectif / Bénéfice
Étiquettes techniques	Décoder les infos des onduleurs pour bien choisir
Mesure de tension DC	Utiliser un voltmètre pour mesurer le courant continu
Boîtier de protection	Sécuriser installation : différentiel + terre
Branchement onduleur & batteries Pylontech	Optimiser installation et câblage
Coffret parafoudre (polarité)	Éviter inversion de polarité
Coffret parafoudre (terre)	Comprendre la mise à la terre
Branchement panneaux → onduleur	Maximiser rendement solaire
Branchement AC IN/OUT	Connexion électrique correcte
Câblage AC (neutre/phase)	Sécuriser installation en courant alternatif
Batterie Pylontech → onduleur WKS Circle	Assurer performance optimale

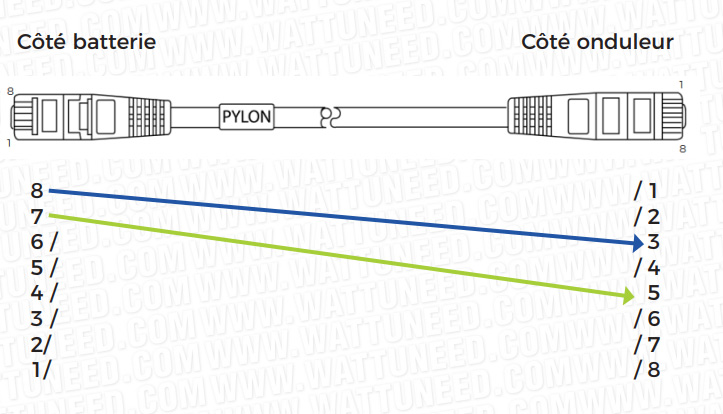

Câble de communication	Connexion fiable du système
Pré-démarrage onduleur	Vérifications avant lancement
Circuits alimentés par onduleur	Garantir bon fonctionnement & sécurité
Démarrage standard onduleur hybride	Comprendre indications & tension
Paramètres de base onduleur + batteries lithium	Optimiser réglages & performances
