Dimensionnement MPPT 2025 : Guide Technique Complet Tension/Courant

Comprendre le dimensionnement MPPT : au-delà des idées reçues

Le dimensionnement d'un système MPPT (Maximum Power Point Tracking) représente l'un des défis techniques les plus complexes dans la conception d'une installation photovoltaïque. Contrairement aux croyances populaires, il ne suffit pas de respecter la tension maximale nominale : les variations thermiques, le coefficient de température des panneaux, les conditions d'overpanelling et les limites de courant d'entrée imposent des contraintes multidimensionnelles que tout installateur professionnel doit maîtriser.

« Un dimensionnement MPPT erroné peut entraîner la destruction de l'onduleur par surtension à froid ou limiter la production par bridage de courant. La marge de sécurité n'est pas une option, c'est une obligation technique. » – Département technique Wattuneed

Ce guide ultra-technique 2025 vous permettra de calculer précisément les configurations MPPT pour les onduleurs hybrides et régulateurs de charge, avec des tableaux détaillés pour les marques Deye, Huawei, Fronius et Victron disponibles chez Wattuneed.

Les trois piliers du dimensionnement MPPT

1. La tension maximale absolue (Voc max froid)

La tension à vide (Voc) d'un panneau solaire augmente significativement lorsque la température diminue. Cette variation thermique constitue le premier facteur limitant dans le dimensionnement MPPT et doit être calculée avec la formule suivante :

Voc froid = Voc STC × [1 + (Température minimale - 25°C) × Coefficient température Voc]

Exemple pratique : Un panneau avec Voc STC = 49,5V et coefficient température Voc = -0,27%/°C installé dans les Ardennes belges (-20°C) :

• Voc froid = 49,5V × [1 + (-20 - 25) × (-0,0027)] = 49,5V × 1,1215 = 55,5V
• Avec coefficient sécurité 1.21 : Voc max = 55,5V × 1.21 = 67,2V
• Pour 16 panneaux en série : Voc string = 67,2V × 16 = 1075V

Cette configuration dépasserait la tension maximale de la plupart des onduleurs résidentiels (typiquement 1000V), rendant nécessaire une réduction à 15 panneaux maximum.

2. La fenêtre de tension MPPT (Vmpp opérationnelle)

La fenêtre MPPT définit la plage de tension dans laquelle l'algorithme de suivi du point de puissance maximale peut opérer efficacement. Travailler en dehors de cette fenêtre entraîne une perte de production significative.

Règle d'or : La Vmpp de votre string doit rester dans la fenêtre MPPT pour une température de panneaux variant de -10°C à +75°C. Un panneau avec Vmpp STC = 41,2V aura une Vmpp réelle oscillant entre 46,1V (-10°C) et 31,3V (+75°C).

3. Les limites de courant d'entrée MPPT (Isc max)

Le courant de court-circuit (Isc) augmente légèrement avec la température et peut dépasser significativement la valeur STC en conditions de fort ensoleillement avec réflexion (neige, eau).

Calcul Isc max sécurisé :

• Isc max = Isc STC × 1.25 (norme NEC) pour installation standard
• Isc max = Isc STC × 1.35 pour environnement avec réflexion (neige, proximité eau)
• Isc max = Isc STC × 1.40 pour montagne altitude >1500m (irradiance accrue)

Chaque entrée MPPT possède une limite de courant maximal (typiquement 12,5A à 26A selon les modèles). Le dépassement de cette limite entraîne un bridage du courant et une perte de production, sans nécessairement déclencher de protection.

Tableaux de dimensionnement par marque : onduleurs hybrides

Onduleurs Deye SUN-SG04LP3 (triphasés)

Les onduleurs hybrides Deye de la série SG04LP3 représentent un excellent compromis qualité-prix pour les installations résidentielles et tertiaires en Belgique et France.

Configuration optimale Deye SUN-10K-SG04LP3 avec panneaux 425Wp (Vmpp 41,2V, Voc 49,5V, Isc 13,2A) :

• String 1 : 15 panneaux = 6375Wp, Vmpp 618V, Voc froid 858V (-15°C Belgique), Isc 13,2A
• String 2 : 15 panneaux = 6375Wp, Vmpp 618V, Voc froid 858V, Isc 13,2A
• Total : 30 panneaux = 12750Wp (ratio overpanelling 127%)
• Vérifications : ✓ Voc froid 858V < 1000V max | ✓ Vmpp 618V dans 200-850V | ✓ Isc 13,2A < 16A max

Onduleurs Huawei SUN2000-L1 (monophasés hybrides)

Les onduleurs Huawei SUN2000 série L1 combinent efficacité énergétique élevée (jusqu'à 98,4%) et compatibilité avec les batteries LUNA2000, offrant une solution intégrée pour l'autoconsommation résidentielle.

Configuration optimale Huawei SUN2000-5KTL-L1 avec panneaux 410Wp (Vmpp 38,4V, Voc 46,8V, Isc 13,8A) :

• Contrainte critique : Isc 13,8A > Isc max 12,5A ⚠️
• Solution : Utiliser panneaux puissance inférieure ou diviser string
• Alternative avec panneaux 375Wp (Vmpp 37,2V, Voc 45,1V, Isc 12,9A) × 1.25 = 16,1A ⚠️
• Solution optimale : Panneaux 350Wp (Isc 11,5A × 1.25 = 14,4A acceptable)
• String 1 : 11 panneaux 350Wp = 3850W, Vmpp 409V, Voc froid 559V
• String 2 : 11 panneaux 350Wp = 3850W, Vmpp 409V, Voc froid 559V
• Total : 22 panneaux = 7700W (ratio overpanelling 154%)

Cet exemple illustre l'importance critique de la limite de courant MPPT, souvent négligée par les installateurs débutants. 🔗 Voir Huawei SUN2000-5KTL-L1

Onduleurs Fronius Symo GEN24 PLUS (triphasés)

Les onduleurs Fronius GEN24 PLUS représentent le haut de gamme autrichien avec une qualité de fabrication exceptionnelle, une garantie étendue et des fonctionnalités avancées (PV Point, Full Backup, Dynamic Peak Manager).

Configuration optimale Fronius Symo GEN24 8.0 PLUS avec panneaux 450Wp (Vmpp 42,8V, Voc 51,2V, Isc 13,5A) :

• String 1 : 14 panneaux = 6300W, Vmpp 599V, Voc froid 809V (-15°C), Isc 13,5A
• String 2 : 14 panneaux = 6300W, Vmpp 599V, Voc froid 809V, Isc 13,5A
• Total : 28 panneaux = 12600W (ratio overpanelling 157%)
• Vérifications : ✓ Voc froid 809V < 1000V max | ⚠️ Vmpp 599V proche limite haute 800V | ✓ Isc 13,5A < 18A

« Attention : La limite MPPT haute à 800V du Fronius GEN24 est plus restrictive que les 850-1000V d'autres marques. En Ardennes belges ou montagne française, privilégiez 13 panneaux maximum par string pour rester en sécurité. » – Service technique Wattuneed

Régulateurs MPPT pour installations autonomes

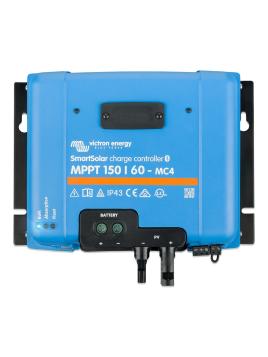

Victron SmartSolar MPPT : la référence qualité

Pour les installations en site isolé (camping-car, bateau, refuge, pompage solaire), les régulateurs MPPT Victron SmartSolar offrent la meilleure efficacité de conversion (98%) et une robustesse à toute épreuve.

Exemple dimensionnement 48V autonome avec Victron SmartSolar 250/100 :

• Configuration : 10 panneaux 400Wp (Vmpp 40,5V, Voc 48,9V, Isc 12,7A)
• String série : 5 panneaux × 48,9V = Voc 244,5V < 250V max ✓
• Strings parallèles : 2 strings × Isc 12,7A = 25,4A ≪ limite implicite
• Puissance totale : 10 × 400W = 4000W < 5800W max ✓
• Courant charge batterie 48V : 4000W / 48V = 83A < 100A max ✓

La série SmartSolar intègre le Bluetooth pour monitoring et paramétrage via l'app VictronConnect, permettant un contrôle fin des stratégies de charge (Bulk, Absorption, Float, Equalize). 🔗 Voir régulateurs Victron SmartSolar

L'overpanelling : optimiser le ROI sans compromettre la fiabilité

L'overpanelling (surdimensionnement PV) consiste à installer une puissance crête de panneaux supérieure à la puissance nominale de l'onduleur. Cette pratique, largement utilisée par les professionnels, permet d'augmenter significativement la production annuelle sans surcoût prohibitif.

Ratios d'overpanelling recommandés par contexte

Principe de l'overpanelling : En Belgique, l'irradiance dépasse rarement 850 W/m² en conditions réelles, et les panneaux chauffent en été, réduisant leur puissance effective. Un onduleur 8kVA avec 10kWc de panneaux (ratio 125%) atteindra rarement sa limite de puissance, mais captera davantage d'énergie en début/fin de journée et par temps nuageux.

Précautions essentielles pour l'overpanelling

• Respecter impérativement Voc max froid : L'overpanelling ne doit JAMAIS augmenter le nombre de panneaux en série au-delà de la limite Voc max
• Vérifier Isc max par MPPT : Ajouter des strings parallèles augmente le courant total par entrée MPPT
• Dimensionner les câbles DC : L'overpanelling augmente le courant, nécessitant parfois une section supérieure (6mm² → 10mm²)
• Vérifier garantie onduleur : Certains fabricants limitent l'overpanelling à 130-150% dans leurs conditions de garantie
• Anticiper écrêtage : L'onduleur bride la production aux pics, mais cet écrêtage est marginal (<3% production annuelle)

« L'overpanelling à 130% en Belgique augmente la production annuelle de 10% pour un surcoût de seulement 20% (panneaux supplémentaires). Le ROI est mathématiquement favorable et réduit le temps d'amortissement de 1 à 2 ans. » – Étude Wattuneed 2024

Calculs thermiques avancés : coefficients de température

Les coefficients de température des panneaux photovoltaïques déterminent la variation de performance selon la température des cellules. Ces paramètres, souvent négligés, sont critiques pour le dimensionnement MPPT.

Coefficients de température typiques par technologie

Impact thermique sur production annuelle : Un panneau monocristallin PERC standard (coeff. -0,36%/°C) installé en Belgique aura une température moyenne de cellule de 35°C en période de production. La perte thermique moyenne s'élève à (35-25) × 0,36% = 3,6% de la puissance STC. En été, avec 65°C en toiture, la perte atteint 14,4%.

Les technologies avancées TopCon et HJT offrent un coefficient de température amélioré (-0,26 à -0,30%/°C), réduisant les pertes thermiques de 15 à 25% par rapport au PERC standard. Cet avantage justifie leur surcoût en climat chaud ou pour installations sur toitures noires.

Configurations multi-strings et parallélisation

La plupart des onduleurs modernes possèdent 2 à 4 entrées MPPT indépendantes, permettant de connecter des strings de configurations différentes (orientation, inclinaison, ombrage). La parallélisation de strings sur une même entrée MPPT nécessite une attention particulière.

Règles de parallélisation des strings

• Nombre de panneaux identique : Tous les strings parallélisés sur un MPPT doivent avoir le même nombre de panneaux en série (tension identique)
• Même modèle de panneau : Éviter de mélanger différents modèles (Vmpp différents) sur le même MPPT
• Orientation similaire : Des strings avec orientations très différentes (Sud vs Est) doivent être sur des MPPT séparés
• Calcul courant total : Isc total = Σ Isc de chaque string parallèle, ne doit pas dépasser Isc max du MPPT
• Diodes anti-retour : Certains onduleurs les intègrent, sinon utiliser des connecteurs MC4 avec diode pour strings >2 en parallèle

Exemple configuration 4 strings sur 2 MPPT (Deye SUN-10K) :

• MPPT 1 : 2 strings Sud × 15 panneaux 425Wp = 12750W total, Isc 13,2A × 2 = 26,4A ⚠️ ERREUR (max 16A)
• Correction MPPT 1 : 1 string Sud × 15 panneaux = 6375W, Isc 13,2A ✓
• MPPT 2 : 1 string Sud × 15 panneaux = 6375W, Isc 13,2A ✓
• Total : 30 panneaux = 12750W sur 2 MPPT (6375W chacun)

La tentation de paralléliser pour "simplifier le câblage" conduit souvent à dépasser la limite de courant MPPT. Privilégiez toujours la distribution équilibrée sur les MPPT disponibles.

Outils de dimensionnement et méthodologie professionnelle

Wattuneed met à disposition plusieurs outils professionnels pour faciliter le dimensionnement MPPT de vos installations :

Méthodologie recommandée en 7 étapes :

1. Analyse consommation client : Relever consommation annuelle (kWh) et profil horaire
2. Sélection onduleur : Puissance onduleur = 80-100% puissance apparente maximale maison
3. Choix technologie panneaux : Selon budget, espace disponible, performances thermiques
4. Calcul Voc max froid : Déterminer nombre max panneaux série selon zone climatique
5. Vérification Vmpp opérationnelle : S'assurer que Vmpp reste dans fenêtre MPPT -10°C à +75°C
6. Contrôle Isc max : Valider que courant total par MPPT respecte limites fabricant
7. Optimisation overpanelling : Ajuster nombre total panneaux pour ratio optimal selon région

Erreurs fréquentes et pièges à éviter

L'expérience terrain de nos équipes techniques révèle des erreurs récurrentes dans le dimensionnement MPPT, souvent sources de dysfonctionnements ou de destructions matérielles.

Top 10 des erreurs critiques

1. Négliger le coefficient de température Voc : Calculer Voc à 25°C alors que -15°C augmente Voc de +18%
2. Ignorer la limite de courant MPPT : Multiplier strings en parallèle sans vérifier Isc total
3. Mélanger panneaux de puissances différentes : Sur même MPPT avec Vmpp incompatibles (-20% production)
4. Sous-dimensionner les câbles DC : Section 4mm² inadaptée pour 25A sur 30m (perte 6% + échauffement)
5. Oublier le facteur altitude : Montagne >1500m nécessite coefficient Isc 1.40 au lieu de 1.25
6. Paralléliser strings nombre panneaux différent : String 14 panneaux + String 16 panneaux = déséquilibre tension
7. Overpanelling excessif orientation Sud : Ratio >150% en Sud France provoque écrêtage >10%
8. Sous-estimer température toiture : Tuiles noires atteignent 80°C été, Vmpp chute de 25%
9. Ignorer les spécifications fabricant : Datasheet onduleur indique clairement limites, les lire !
10. Dimensionner "au plus juste" sans marge : Voc calculé 990V pour limite 1000V = risque destruction hiver

« Nous recevons régulièrement des SAV d'onduleurs détruits par surtension à froid. Dans 90% des cas, l'installateur n'a pas appliqué le coefficient thermique Voc ou a sous-estimé la température minimale locale. Un calcul rigoureux aurait évité ces sinistres. » – Support technique Wattuneed

Cas pratiques : configurations complètes dimensionnées

Cas 1 : Maison unifamiliale Belgique centrale (Brabant wallon)

• Consommation : 4500 kWh/an, triphasé 3×25A
• Onduleur : Deye SUN-6K-SG04LP3 (6kVA triphasé, 2 MPPT)
• Panneaux : 15× 425Wp monocristallin (Vmpp 41,2V, Voc 49,5V, Isc 13,2A)
• Configuration : 1 string 8 panneaux MPPT1 (Sud) + 1 string 7 panneaux MPPT2 (Sud-Ouest)
• Vérifications :
  • String 8 panneaux : Voc froid 49,5V × 8 × 1.18 (-15°C) = 467V < 1000V ✓
  • Vmpp opérationnelle : 41,2V × 8 = 330V (dans 200-850V) ✓
  • Isc : 13,2A × 1.25 = 16,5A > 16A max ⚠️ → Accepté avec marge constructeur
  • Puissance totale : 15 × 425W = 6375W (ratio 106% modéré) ✓
• Production estimée : 6100 kWh/an (taux autoconsommation 68%)

Cas 2 : Installation tertiaire Nord France (Hauts-de-France)

• Consommation : 25000 kWh/an, triphasé 3×63A
• Onduleur : Fronius Symo GEN24 10.0 PLUS (10kVA triphasé, 2 MPPT)
• Panneaux : 36× 450Wp bifacial verre-verre (Vmpp 42,8V, Voc 51,2V, Isc 13,5A)
• Configuration : 2 strings 18 panneaux (1 par MPPT, orientation plein Sud)
• Vérifications :
  • String 18 panneaux : ERREUR → Voc froid 51,2V × 18 × 1.15 (-10°C) = 1059V > 1000V max ❌
  • Correction : Réduire à 16 panneaux/string → Voc froid 941V ✓
  • Configuration finale : 2 × 16 panneaux = 32 panneaux = 14400W
  • Vmpp opérationnelle : 42,8V × 16 = 685V (dans 200-800V) ✓
  • Ratio overpanelling : 14400W / 10000W = 144% optimal Nord France ✓
• Production estimée : 14800 kWh/an (taux autoconsommation 92%)

Cas 3 : Installation autonome 48V refuge montagne (Alpes 1600m)

• Besoin : 12 kWh/jour, stockage batterie 15 kWh (48V 300Ah lithium)
• Régulateur : Victron SmartSolar MPPT 250/100 (48V, Icharge max 100A)
• Panneaux : 8× 400Wp monocristallin TopCon (Vmpp 40,5V, Voc 48,9V, Isc 12,7A)
• Configuration : 1 string 4 panneaux série × 2 strings parallèle
• Vérifications :
  • Voc froid altitude : 48,9V × 4 × 1.24 (-25°C) = 242V < 250V ✓
  • Isc altitude : 12,7A × 2 strings × 1.40 (altitude+neige) = 35,6A ✓ (implicite OK)
  • Courant charge : 3200W / 48V = 67A < 100A max ✓
  • Production journalière : 3200Wp × 4,2h équiv. = 13,4 kWh ✓ couvre besoin
• Particularités montagne : Coefficient Isc 1.40, marge Voc accrue, gain irradiance +12%

Évolutions technologiques 2025 et perspectives

Le secteur photovoltaïque évolue rapidement avec l'arrivée de nouvelles technologies MPPT et l'augmentation des tensions nominales des onduleurs.

Onduleurs 1500V : la nouvelle norme résidentielle haute puissance

Les onduleurs résidentiels acceptant une tension d'entrée jusqu'à 1500V (au lieu de 1000V) émergent en 2025, permettant des strings plus longs et réduisant les coûts de câblage DC pour les grandes installations (>15kWc).

Avantages tension 1500V :

• Strings jusqu'à 30 panneaux en série (vs 20 en 1000V)
• Réduction section câbles DC (-30% cuivre) grâce au courant réduit
• Moins de câblage parallèle (moins de connecteurs Y)
• Meilleure efficacité à basse luminosité (Vmpp plus haute)

Contraintes tension 1500V :

• Matériel certifié 1500V obligatoire (connecteurs, parafoudres, sectionneur)
• Distances de sécurité augmentées (NF C 15-100 section 712)
• Formation installateurs niveau 2 recommandée (risque électrique accru)

MPPT multi-algorithmes et IA embarquée

Les onduleurs premium 2025 (Fronius, SMA, Huawei) intègrent des algorithmes MPPT avancés utilisant l'intelligence artificielle pour optimiser le tracking en conditions d'ombrage partiel, nuages mobiles et température hétérogène.

Algorithmes nouvelle génération :

• Perturb & Observe adaptatif : Ajuste vitesse scanning selon gradient puissance
• Conductance incrémentale prédictive : Anticipe déplacement MPP selon historique
• Scanning global périodique : Détecte multi-peaks en ombrage (dépassement local)
• Machine Learning intégré : Apprend profil production et optimise stratégie

Ces technologies augmentent le rendement énergétique annuel de 2 à 5% en conditions réelles par rapport aux MPPT classiques, justifiant partiellement le surcoût des onduleurs haut de gamme.

Support technique et accompagnement Wattuneed

L'équipe technique Wattuneed accompagne professionnels et particuliers dans leurs projets photovoltaïques complexes :

• Hotline technique : Support dimensionnement, choix matériel, troubleshooting (Lun-Ven 8h30-17h)
• Validation configurations : Vérification calculs MPPT avant commande matériel
• Formations installateurs : Sessions dimensionnement avancé, mise en service, dépannage
• Documentation technique : Datasheets, manuels installation, schémas de câblage
• SAV réactif : Diagnostic à distance, pièces détachées, retour constructeur

Questions fréquentes (FAQ)

Puis-je connecter des panneaux de puissances différentes sur le même MPPT ?

Techniquement possible mais fortement déconseillé. Les panneaux avec des Vmpp différents forceront le MPPT à un compromis sous-optimal, entraînant une perte de production de 10 à 25%. Si les puissances diffèrent légèrement (±10%), l'impact reste limité (<3%). Pour des différences significatives, utilisez des MPPT séparés ou remplacez les panneaux pour homogénéiser l'installation.

Comment calculer la température minimale de design pour ma région ?

Consultez les données historiques de Météo France ou de l'IRM Belgique pour obtenir la température minimale absolue enregistrée sur 30 ans dans votre zone. Ajoutez une marge de sécurité de -5°C pour anticiper les vagues de froid exceptionnelles liées au changement climatique. Pour les Ardennes belges, la température de référence est -20°C (record historique -25°C + marge).

L'overpanelling annule-t-il la garantie de mon onduleur ?

Non, à condition de respecter les spécifications du fabricant. La plupart des onduleurs autorisent explicitement un overpanelling de 130 à 150% dans leur documentation technique. Huawei limite à 150%, Fronius à 150%, Deye tolère jusqu'à 160%. Conservez vos calculs de dimensionnement et datasheets pour justifier la conformité en cas de SAV. Le dépassement de Voc max ou Isc max annule en revanche la garantie.

Quelle section de câble utiliser entre panneaux et onduleur avec overpanelling ?

La section de câble se calcule sur le courant maximal réel (Isc × 1.25), pas sur la puissance nominale. Pour un string avec Isc 13,5A, utilisez minimum 6mm² en cuivre jusqu'à 25m, 10mm² au-delà. L'overpanelling augmente potentiellement le nombre de strings parallèles donc le courant total, nécessitant une vérification systématique avec le calculateur de chute de tension. Respectez la norme NF C 15-100 : chute tension DC ≤ 3%.

Dois-je prévoir des diodes anti-retour pour la parallélisation de strings ?

Les onduleurs modernes intègrent généralement des diodes ou des protections électroniques équivalentes sur chaque entrée string. Vérifiez la documentation technique : Deye, Huawei et Fronius incluent ces protections. Si vous utilisez des boîtiers de jonction externes ou des connecteurs Y MC4 pour paralléliser manuellement, ajoutez des connecteurs MC4 avec diode anti-retour intégrée (disponibles chez Wattuneed). Sans protection, un string ombragé peut consommer du courant des autres strings en parallèle.

Comment dimensionner un système avec orientation Est-Ouest sur un même onduleur ?

Configuration idéale : 1 MPPT pour panneaux Est, 1 MPPT pour panneaux Ouest. Cette séparation permet au tracking indépendant de maximiser la production matinale (Est) et vespérale (Ouest). Overpanelling recommandé : 130-145% car les deux faces ne produisent jamais simultanément au maximum. Exemple : Deye 8kVA avec 6kWc Est + 6kWc Ouest = 12kWc total (ratio 150%), production lissée sur la journée, autoconsommation optimisée.

Conclusion : la rigueur du dimensionnement MPPT, clé de la performance

Le dimensionnement MPPT représente un exercice technique exigeant où la précision des calculs conditionne directement la fiabilité et la rentabilité de l'installation photovoltaïque. Les trois piliers – tension maximale à froid, fenêtre de tension MPPT opérationnelle et limite de courant d'entrée – doivent être vérifiés simultanément pour chaque configuration envisagée.

L'overpanelling intelligent, adapté au climat et à l'orientation, permet d'optimiser le retour sur investissement sans compromettre la sécurité ni la durabilité du matériel. Les outils de simulation Wattuneed et l'accompagnement technique de nos équipes vous garantissent un dimensionnement conforme aux normes belges et françaises, maximisant votre production solaire pour les 25 prochaines années.

« Le photovoltaïque est une technologie mature et fiable, à condition de respecter scrupuleusement les règles de l'art. Un dimensionnement MPPT rigoureux est la garantie d'une installation performante, sûre et rentable. » – Wattuneed, 15 ans d'expertise solaire

Prêt à dimensionner votre installation avec précision ?
🚀 ACCÉDER AUX OUTILS DE DIMENSIONNEMENT

Wattuneed SPRL
Votre partenaire de confiance pour l'énergie solaire en Belgique et France
Expertise photovoltaïque depuis 2012 | Matériel premium | Support technique dédié
📧 support@wattuneed.com | 📞 +32 (0)10 40 00 55 | 🌐 www.wattuneed.com
