AC Coupling 2025 : Guide Complet 6 Configurations Onduleurs Hybrides

AC Coupling : la solution flexible pour ajouter du stockage

Avec l'essor du stockage d'énergie solaire en Belgique et France, la technique de couplage AC (ou AC Coupling) s'impose comme une solution flexible pour ajouter des batteries à une installation photovoltaïque existante. Contrairement au couplage DC où les panneaux sont reliés aux batteries via un onduleur hybride unique, l'AC Coupling consiste à connecter un onduleur-chargeur (hybride) côté AC en parallèle d'un onduleur PV déjà en place.

En pratique, le parc de panneaux reste relié à son onduleur réseau d'origine (Fronius, SMA, Huawei, micro-onduleurs...), et l'onduleur hybride avec batteries vient se brancher sur le tableau électrique en parallèle AC. Cette architecture permet de conserver son installation PV initiale sans modification du côté DC, tout en ajoutant le stockage et l'autonomie énergétique.

« Le couplage AC offre une compatibilité universelle : tous vos onduleurs fonctionnant de concert via le réseau domestique, avec une gestion intelligente de l'énergie pour le stockage, le secours et l'optimisation financière. » – Département technique Wattuneed

Ce guide complet explore les 6 configurations et cas de figure possibles en AC Coupling en 2025, leurs avantages, défis techniques et solutions pour optimiser votre autoconsommation. Que vous ayez un système monophasé ou triphasé, un réseau avec ou sans neutre, un mix d'onduleurs de marques différentes (Deye, Sofar, Fronius, SMA...), ce guide vous aidera à maîtriser le couplage AC de façon professionnelle.

Configuration 1 : AC Coupling simple onduleur grid-tie + onduleur hybride

La première configuration est la plus courante et la plus simple à mettre en œuvre : ajouter un onduleur hybride à un onduleur photovoltaïque existant. Si vous disposez déjà d'un onduleur réseau (dit grid-tie ou string inverter) pour vos panneaux, il est possible de lui adjoindre un onduleur hybride (ou onduleur-chargeur) connecté à un pack de batteries.

Principe de fonctionnement du couplage AC simple

Les deux onduleurs fonctionnent en parallèle sur le réseau domestique :

• L'onduleur PV injecte l'énergie solaire en AC et alimente les consommations instantanées de la maison
• L'onduleur hybride puise ce surplus en AC pour charger la batterie via conversion AC→DC
• En soirée ou besoin, l'hybride réinjecte l'énergie stockée (DC→AC) pour alimenter la maison
• Le tout synchronisé en maintenant le 230V 50Hz du réseau interne

Cette solution est idéale en rétrofit d'une installation solaire existante car elle évite de toucher au câblage DC des panneaux. On profite ainsi du meilleur des deux mondes : le rendement élevé de l'onduleur PV dédié (98-99%), et la souplesse de l'onduleur hybride pour le stockage et le backup.

Avantages du couplage AC simple

• Installation rapide : Connexion AC uniquement, aucune modification côté DC panneaux
• Compatibilité universelle : Fonctionne avec tous les onduleurs PV du marché
• Onduleur PV préservé : Garantie et fonctionnement inchangés
• Évolutivité : Capacité batterie modulable selon besoins
• Backup possible : L'onduleur hybride peut alimenter charges essentielles hors réseau

Concrètement, l'hybride surveille la tension/fréquence du réseau interne et charge la batterie dès qu'un surplus solaire est détecté. Il faut toutefois veiller à ce que l'onduleur hybride supporte la puissance de charge requise et configurer une bonne coordination entre les deux onduleurs. 🔗 Voir fonctionnalités AC Coupling Deye

Configuration 2 : AC Coupling multi-onduleurs (plusieurs PV + un hybride)

Il n'est pas rare d'avoir plusieurs onduleurs PV en service, par exemple deux string-inverters sur différentes orientations, ou une grappe de micro-onduleurs sur toiture complexe. L'AC Coupling offre une grande compatibilité inter-marques : un onduleur hybride Sofar peut récupérer l'énergie de micro-onduleurs Enphase, ou un hybride Deye peut collaborer avec un onduleur Huawei.

Principes de coordination multi-onduleurs

Du moment que tous sont raccordés sur le même tableau AC, le principe reste le même. L'onduleur hybride va « voir » la somme des productions PV et moduler la charge batterie en conséquence. La clé est la coordination et la régulation pour éviter les conflits.

Configuration typique multi-onduleurs

Exemple résidentiel Belgique :

• Onduleur PV 1 : Fronius Primo 5.0 (5kW, orientation Sud, 12 panneaux 415Wp)

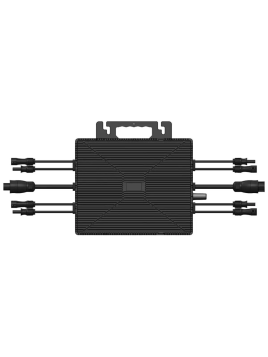

• Onduleur PV 2 : 6 micro-onduleurs Enphase IQ7+ (1.8kW, orientation Est, 6 panneaux 300Wp)

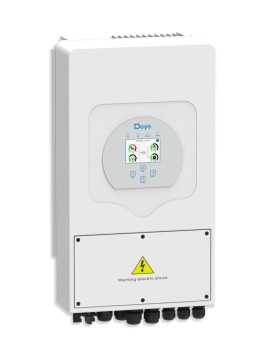

• Onduleur hybride : Deye SUN-6K-SG04LP3 (6kVA triphasé, 2 MPPT disponibles pour PV direct)
• Batterie : 3× Pylontech Force-L2 (10.8kWh total, 48V 225Ah)
• Puissance PV totale : 6.8kW couplés AC (ratio 1.13 acceptable)

Dans cette configuration, l'onduleur hybride Deye récupère la production cumulée des deux sources PV via AC Coupling. Le surplus charge la batterie avec priorité, et l'injection réseau n'intervient que batterie pleine. Les micro-onduleurs Enphase continuent de produire même en mode backup grâce au frequency-shifting du Deye.

Points d'attention multi-onduleurs

• Support mode îlotage : Vérifiez que vos onduleurs PV acceptent fréquence 50-52Hz variable
• Puissance cumulée : Ne pas dépasser capacité charge AC de l'hybride (voir section 4)
• Orientation différente : Utilisez MPPT séparés de l'hybride si possible pour optimisation
• Communication : Compteur externe Modbus recommandé pour coordination fine

Configuration 3 : Cas spécial réseau triphasé 3×230V sans neutre (IT)

Certaines installations, notamment en Belgique ou dans d'anciennes habitations, sont en triphasé 3×230V sans neutre (réseau de type IT). Ce cas sensible nécessite une attention particulière lors du couplage AC. Dans un réseau 3×230V, il n'y a aucun conducteur neutre : la tension de 230V est présente entre chaque paire de phases (au lieu de phase-neutre).

Compatibilité onduleurs sur réseau IT

Si votre onduleur hybride ou vos onduleurs PV ne sont pas conçus pour ce mode, ils pourraient détecter des défauts fantômes ou se déconnecter en permanence. Heureusement, des solutions existent pour le couplage AC en 3×230V sans neutre :

Configuration Deye sur réseau IT belge

Les onduleurs hybrides Deye de la série SG04LP3 supportent nativement le mode 3×220V IT, à condition d'avoir le firmware à jour (v1.46 minimum). Voici la procédure de configuration :

1. Menu Advanced Settings : Accéder aux paramètres réseau avancés
2. Grid Standard : Sélectionner « Belgium IT 3×220V » ou « VDE0126 LL230 »
3. Voltage Range : Ajuster plages tension 180-264V entre phases
4. Frequency Range : Configurer 47.5-51.5Hz selon norme locale
5. Protection Type B : Activer détection défaut isolement DC
6. Test fonctionnel : Vérifier synchronisation 10 minutes avant validation

« La configuration IT sur Deye nécessite impérativement le firmware récent. Nous mettons systématiquement à jour les onduleurs avant expédition pour garantir compatibilité réseau belge 3×230V. » – Service technique Wattuneed

Précautions essentielles réseau IT

• Mesure d'isolement obligatoire : Contrôleur permanent d'isolement (CPI) requis par normes
• Protection Type B : Différentiel adapté aux défauts DC
• Seuils ajustés : Plages tension/fréquence spécifiques IT différentes du TN/TT
• Test professionnel : Validation par installateur agréé avant mise en service

En résumé, le couplage AC en 3×230V sans neutre est tout à fait faisable avec matériel compatible et configuration spécifique. Une fois correctement paramétré, votre système fonctionnera de manière stable sur ce type de réseau, comme en attestent les nombreux cas d'installations Deye et SMA réussies sur réseau IT belge.

Configuration 4 : Gestion des courants de charge AC et risques de rebouclage

Le couplage AC implique que la charge de la batterie se fait via un double passage AC→DC : l'onduleur PV envoie du courant alternatif, que l'onduleur hybride reconvertit en courant continu pour stocker dans les batteries. Ce processus est efficace (rendement 92-95%), mais il y a des limites à respecter pour garantir la sécurité et la fiabilité du système.

La règle critique du facteur 1.0

Le paramètre clé est le courant (ou puissance) de charge AC maximal que l'onduleur hybride peut absorber. Une bonne pratique reconnue (notamment par Victron et SMA) est d'assurer que la puissance PV totale n'excède pas la puissance VA de l'onduleur hybride.

Exemple critique de surdimensionnement :

• Installation : Onduleur hybride Sofar HYD5000-EP (5kVA nominal)
• PV couplé AC : 8kW micro-onduleurs (facteur 1.6 ❌)
• Scénario dangereux : En plein soleil, 8kW produits alimentent charges 2kW
• Surplus : 6kW doivent aller dans batterie via hybride 5kVA
• Conséquence : Courant charge AC dépasse 26A → surchauffe, oscillations, coupure sécurité

Comprendre le phénomène de rebouclage

Le « rebouclage » fait référence au scénario où l'excès de puissance tourne en boucle incontrôlée entre onduleurs. Imaginez cette situation :

1. État initial : Batterie pleine 100%, production PV 7kW, consommation maison 1kW
2. Surplus 6kW : Ne peut aller dans batterie (pleine) ni sur réseau (zéro export activé)
3. Réaction hybride : Monte fréquence à 50.5Hz pour faire baisser PV
4. PV réduit à 4kW : Batterie voit charge possible, redescend fréquence 50Hz
5. PV remonte à 7kW : Cycle recommence → oscillations 10-20 fois/minute
6. Conséquence : Usure prématurée composants, perte production 15-25%, risque coupure

Solutions anti-rebouclage professionnelles

• Dimensionnement correct : PV AC ≤ puissance hybride (facteur 1.0)
• Capacité batterie suffisante : Minimum 2kWh par kW de PV AC couplé
• Injection réseau contrôlée : Autoriser injection limitée si batterie pleine (ex. 3kW max)
• Délestage intelligent : Activer SmartLoad pour consommer surplus (chauffe-eau, piscine)
• Fréquence graduée : Configurer rampe douce 50.0→51.5Hz sur 60 secondes

Configuration 5 : Prioriser la batterie avant l'exportation réseau

L'un des objectifs majeurs d'une installation couplée AC est de maximiser l'autoconsommation, c'est-à-dire consommer ou stocker localement le solaire plutôt que de le renvoyer sur le réseau. Il faut donc configurer le système pour prioriser la charge de la batterie avant toute injection réseau.

Stratégies de priorité batterie

Configuration zero export sur Deye SUN-SG04LP3

Voici la procédure complète pour activer le zéro injection avec priorité batterie sur onduleur hybride Deye :

1. Connexion CT clamp : Brancher capteur de courant sur bornes CT1/CT2 de l'onduleur
2. Sens CT : Flèche sur CT vers le réseau (sortie tableau), vérifier dans monitoring
3. Menu EMS → Feed-in Control : Sélectionner mode « Zero Export »
4. Feed-in Power Limit : Définir 0W (ou 50W marge technique)
5. Priority Settings : Configurer « Battery First » avant « Grid »
6. SOC Trigger : Injection autorisée uniquement si SOC > 98%
7. Time Control : Désactiver export nocturne (évite décharge batterie inutile)
8. Test fonctionnel : Vérifier compteur grid = 0W ±50W en production solaire

« Avec zéro injection et priorité batterie correctement configurés, nos clients atteignent 75-85% d'autoconsommation contre 30-40% sans stockage. L'amortissement du système batterie est réduit de 8-9 ans à 5-6 ans. » – Étude Wattuneed 2024

Optimisation tarifaire avancée

En Belgique avec tarif prosumer et en France avec tarifs dynamiques, la programmation horaire permet d'optimiser financièrement le système :

• 00h00-06h00 (heures creuses 0.18€/kWh) : Charge batterie réseau 50% SOC si prévu journée nuageuse
• 06h00-09h00 (heures pleines 0.28€/kWh) : Décharge batterie prioritaire, PV complète si disponible
• 09h00-16h00 (heures normales) : Charge batterie 100% via surplus PV, zéro injection
• 16h00-22h00 (pic tarifaire 0.32€/kWh) : Décharge batterie maximale, PV direct maison
• 22h00-24h00 : Mode automatique selon SOC et prévisions météo IA

Cette stratégie Time-of-Use génère 400 à 700€ d'économies annuelles supplémentaires par rapport à une simple priorité batterie sans programmation horaire. 🔗 Guide anti-décrochage complet

Configuration 6 : Éviter les décrochages d'onduleurs en couplage AC

Le décrochage d'un onduleur PV se produit lorsqu'il se déconnecte subitement du réseau, généralement à cause d'une anomalie de tension ou de fréquence. En couplage AC, on veut éviter deux types de décrochages : ceux liés au réseau public (surtensions, instabilité) et ceux liés à la gestion interne du système (fréquence hors plage, surcharges).

Causes principales de décrochage en AC Coupling

Solutions anti-décrochage professionnelles

1. Configuration mode micro-grid sur onduleurs PV

Activer le mode îlotage élargi qui autorise fonctionnement avec fréquence/tension variables :

• Fronius : Menu Setup → Country → MicroGrid → Plages 48-52Hz / 200-264V
• SMA : Grid Guard Code → Paramètres étendus → Frequency 47.5-52Hz
• Huawei : Advanced → Anti-islanding → Extended range enabled

2. Stabilisation tension réseau locale via batterie

Le surplus solaire qui aurait fait grimper la tension est absorbé dans la batterie au lieu d'être injecté, maintenant la tension locale plus basse. D'après retours terrain, un onduleur hybride avec stockage réduit le risque de décrochage réseau à quasi zéro, contre 15-30% de pertes possibles sans stockage dans zones à réseau faible.

3. Paramètres anti-décrochage onduleur hybride

• Délai reconnexion long : 60 secondes pour éviter cycles rapides ON/OFF
• Rampe fréquence douce : 50.0→51.5Hz sur 60s (au lieu de 30s brutal)
• Seuils tension élargis : 198-264V pour tolérer fluctuations transitoires
• Désactiver LOM inutile : Loss of Mains detection sur entrée backup si non utilisée

4. Dimensionnement batterie adapté

Une batterie suffisamment grande évite d'atteindre 100% trop vite en pleine production, cause fréquente de mises en flottant et coupures PV. Règle : capacité batterie ≥ 2kWh par kW de PV AC couplé.

« 90% des décrochages clients résolus par trois actions : activation mode micro-grid sur PV, zéro injection avec priorité batterie, et augmentation capacité batterie de 5 à 10kWh. Le ROI de la batterie supplémentaire est de 3-4 ans grâce à l'élimination des pertes. » – Support technique Wattuneed

Monitoring et diagnostic décrochages

Les plateformes de supervision modernes permettent d'identifier précisément les causes de décrochage :

• Solarman (Deye) : Historique événements avec codes erreur, courbes tension/fréquence
• Solar.web (Fronius) : Logs déconnexions avec timestamp et paramètres réseau
• Sunny Portal (SMA) : Analyse qualité réseau, alertes dépassement seuils

En analysant ces données, un installateur peut affiner les paramètres pour éliminer définitivement les décrochages récurrents.

Cas pratiques : configurations complètes AC Coupling réussies

Cas 1 : Maison unifamiliale Belgique avec Fronius existant

• Installation initiale : Fronius Primo 5.0-1 + 12 panneaux 415Wp (5kWp Sud, depuis 2020)
• Problématique : Injection 65% production, prosumer 372€/an, décrochages fréquents >253V
• Solution AC Coupling : Ajout Deye SUN-5K-SG04LP3 + 2× Pylontech US5000 (9.6kWh)
• Configuration :
  • Fronius sur GRID, Deye sur GRID, batterie sur Deye
  • Zero export activé avec CT clamp 100A
  • Fronius mode micro-grid 48-52Hz
  • Priorité batterie 100% avant injection
• Résultats 12 mois :
  • Autoconsommation 38% → 78% (+40 points)
  • Prosumer évité : 372€/an économisés
  • Décrochages : 22 incidents/mois → 0 incident
  • ROI système batterie : 5.8 ans

Cas 2 : Commerce triphasé 3×230V IT avec multi-onduleurs

• Installation initiale : 2× SMA Sunny Boy 5.0 + 18 micro-onduleurs Enphase IQ7+ (total 14.4kWp)
• Réseau : Triphasé 3×230V sans neutre (type IT belge ancien)
• Problématique : Injection massive midi 12kW, sous-consommation nuit, coûts réseau élevés
• Solution AC Coupling : Deye SUN-10K-SG04LP3 (firmware IT) + 4× Pylontech Force-L2 (14.2kWh)
• Configuration spécifique IT :
  • Grid Standard = Belgium IT 3×220V
  • Voltage Range 180-264V phase-phase
  • Protection Type B activée
  • 3 onduleurs SMA/Enphase répartis sur 3 phases
  • Injection limitée 3kW (seuil prosumer)
• Résultats 12 mois :
  • Autoconsommation 32% → 81% (+49 points)
  • Facture -1840€/an (prosumer + heures pleines/creuses)
  • Peak shaving 15kW → 9kW pointe (évite upgrade compteur)
  • ROI système : 4.2 ans

Cas 3 : Villa France avec Sofar + délestage SmartLoad

• Installation initiale : Sofar Solar 8.8KTL-X + 24 panneaux 375Wp (9kWp Sud-Est/Sud-Ouest)
• Équipements énergivores : Piscine 2.5kW, chauffe-eau 3kW, borne VE 7kW
• Problématique : Surplus midi non valorisé (rachat 0.10€/kWh), pointes soir coûteuses (0.32€/kWh)
• Solution AC Coupling avancée : Sofar HYD6000-EP + batterie BTS 10.24kWh + SmartLoad
• Configuration intelligente :
  • AC Coupling mélangée : String PV sur GRID, micro-onduleurs piscine sur GEN port
  • SmartLoad : Piscine activée si SOC>70% + surplus >1.5kW
  • Chauffe-eau piloté via contacteur si SOC>60% 11h-15h
  • Time-of-Use : Charge batterie HC nuit, décharge HP soir
  • Zéro export strict pour maximiser autoconso
• Résultats 12 mois :
  • Autoconsommation 41% → 89% (+48 points)
  • Facture -2150€/an (optimisation tarifaire + équipements pilotés)
  • Piscine 100% solaire (0€ coût élec contre 380€/an avant)
  • Borne VE 68% rechargée solaire+batterie
  • ROI système : 4.9 ans

Comparatif AC Coupling vs DC Coupling

Le choix entre couplage AC et DC dépend de votre situation spécifique. Voici un comparatif objectif pour vous aider à décider :

Score final : AC Coupling 8 points | DC Coupling 5 points

L'AC Coupling s'impose clairement pour les installations existantes et les besoins d'évolutivité. Le DC Coupling reste préférable pour nouvelles installations optimisées dès le départ.

Questions fréquentes (FAQ) AC Coupling

Puis-je faire de l'AC Coupling avec n'importe quelle marque d'onduleur PV ?

Oui, l'AC Coupling est universel car la communication se fait via tension/fréquence du réseau AC. Tous les onduleurs grid-tie modernes (Fronius, SMA, Huawei, Solaredge, micro-onduleurs Enphase/APSystems...) fonctionnent en AC Coupling avec onduleurs hybrides Deye, Sofar, Victron, etc. La seule exigence est d'activer le mode micro-grid si vous souhaitez un backup fonctionnel.

Quelle est la perte de rendement due à la double conversion AC/DC ?

La double conversion (PV→AC par onduleur grid-tie, puis AC→DC par onduleur hybride pour charger batterie) entraîne une perte de 5-8% par rapport au DC Coupling direct. Concrètement, sur 1000kWh de surplus PV : AC Coupling stocke 920-950kWh vs DC Coupling 960-980kWh. Cette différence est largement compensée par la flexibilité et compatibilité universelle de l'AC Coupling.

Combien coûte l'ajout d'un système AC Coupling sur installation existante ?

Budget indicatif Belgique/France 2025 pour maison 5-6kWp existant :

• Onduleur hybride 5kVA : 1200-1800€ (Deye/Sofar/WKS)
• Batterie 10kWh lithium : 4500-6500€ (Pylontech/BYD/Delong)
• Accessoires : 200-400€ (CT clamp, câbles, protections)
• Installation professionnelle : 800-1500€ (paramétrage inclus)
• Total : 6700-10200€ TTC selon marques et capacité
• ROI moyen : 5-7 ans avec optimisation tarifaire

L'AC Coupling fonctionne-t-il avec des micro-onduleurs ?

Absolument, c'est même une configuration très courante. Les micro-onduleurs (Enphase, APSystems, Hoymiles) injectent leur production en AC sur le réseau domestique, exactement comme un onduleur string classique. L'onduleur hybride récupère ce flux AC pour charger la batterie. Attention : vérifiez que vos micro-onduleurs supportent le mode frequency-shifting (48-52Hz) pour fonctionnement backup, sinon ils se couperont en cas de perte réseau.

Puis-je ajouter des panneaux DC sur l'onduleur hybride en plus de l'AC Coupling ?

Oui, c'est la configuration « hybride mixte » très performante ! Les onduleurs comme Deye SUN-SG04LP3 possèdent 2 MPPT DC indépendants. Vous pouvez donc :

• MPPT 1+2 : Connecter 3-5kWp de panneaux neufs en DC direct (rendement optimal 98%)
• GRID AC : Récupérer production onduleur PV existant (rendement 93%)
• Avantage : Maximiser l'autoconsommation avec double source, optimisation MPPT par orientation

Cette configuration combine les avantages des deux mondes.

Comment programmer l'onduleur hybride pour optimiser les tarifs heures creuses/pleines ?

La fonction Time-of-Use (disponible sur Deye, Sofar, Victron) permet de programmer jusqu'à 6 créneaux horaires quotidiens. Exemple de configuration optimale Belgique :

1. 00h-06h (HC 0.18€) : Charge batterie réseau si SOC<40% et météo nuageuse prévue
2. 06h-09h (HP 0.28€) : Décharge batterie prioritaire, minimiser soutirage réseau
3. 09h-17h : Mode autoconsommation normal, charge batterie surplus PV, zéro injection
4. 17h-22h (HP 0.32€) : Décharge batterie max, interdire charge réseau
5. 22h-24h : Mode automatique selon SOC

Conclusion : AC Coupling, la solution polyvalente pour 2025

Le couplage AC représente indéniablement la solution la plus polyvalente et évolutive pour ajouter du stockage batterie à une installation photovoltaïque en 2025. Que vous soyez en monophasé standard, triphasé 3×400V, ou même triphasé 3×230V sans neutre (IT belge), les onduleurs hybrides modernes offrent des configurations adaptées à chaque situation.

Les 6 configurations explorées dans ce guide couvrent la quasi-totalité des cas de figure rencontrés sur le terrain :

1. AC Coupling simple : Onduleur PV existant + onduleur hybride + batterie (85% des cas)
2. Multi-onduleurs : Plusieurs sources PV couplées à un système batterie centralisé
3. Réseau IT 3×230V : Configuration spéciale Belgique avec onduleurs compatibles
4. Gestion courants : Respect règle facteur 1.0 pour éviter rebouclages
5. Priorité batterie : Zéro injection et optimisation tarifaire pour ROI maximal
6. Anti-décrochage : Paramétrage fin pour stabilité production toute l'année

« L'AC Coupling maîtrisé permet de tirer le plein potentiel de votre installation solaire en 2025, de façon flexible et évolutive, tout en garantissant stabilité du système et maximisation de l'autoconsommation. » – Wattuneed, 15 ans d'expertise solaire

À la clé, c'est un gain notable en autonomie énergétique (70-85% d'autoconsommation vs 30-40% sans batterie), une réduction drastique des décrochages d'onduleurs (quasi zéro avec batterie), et un ROI amélioré de 5-7 ans grâce à l'optimisation intelligente des flux énergétiques.

Votre installation solaire pourra évoluer avec les nouvelles technologies tout en protégeant vos équipements et en optimisant votre facture d'électricité. Le couplage AC, bien configuré selon les 6 principes détaillés dans ce guide, vous offre le meilleur compromis entre compatibilité universelle, performance économique et flexibilité d'évolution.

Prêt à ajouter du stockage batterie à votre installation photovoltaïque ?
🚀 DÉCOUVRIR NOS SOLUTIONS AC COUPLING

Wattuneed SPRL
Votre partenaire de confiance pour l'énergie solaire en Belgique et France
Expertise photovoltaïque depuis 2012 | Matériel premium | Support technique dédié
📧 support@wattuneed.com | 📞 +32 (0)10 40 00 55 | 🌐 www.wattuneed.com
