Inversor híbrido WKS EVO Circle Pro 6,5 kVA 48 V mono

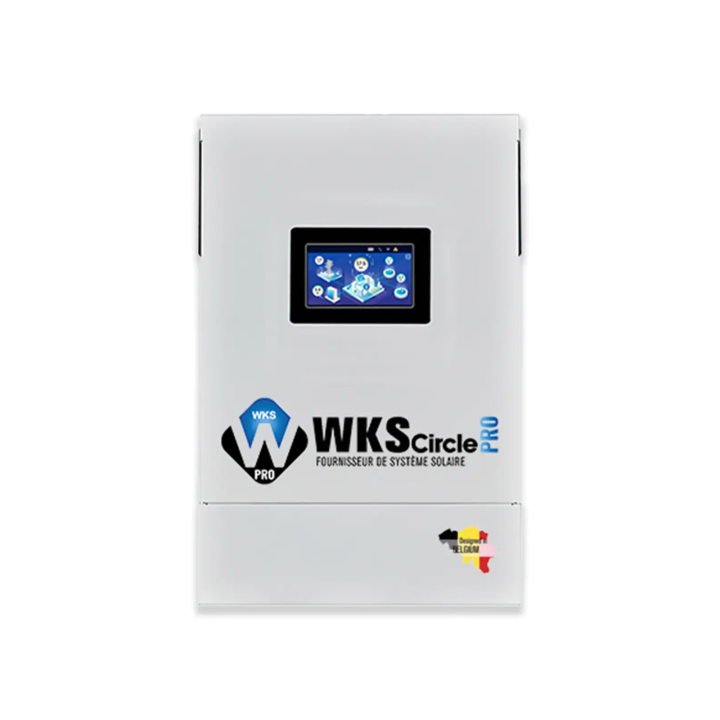

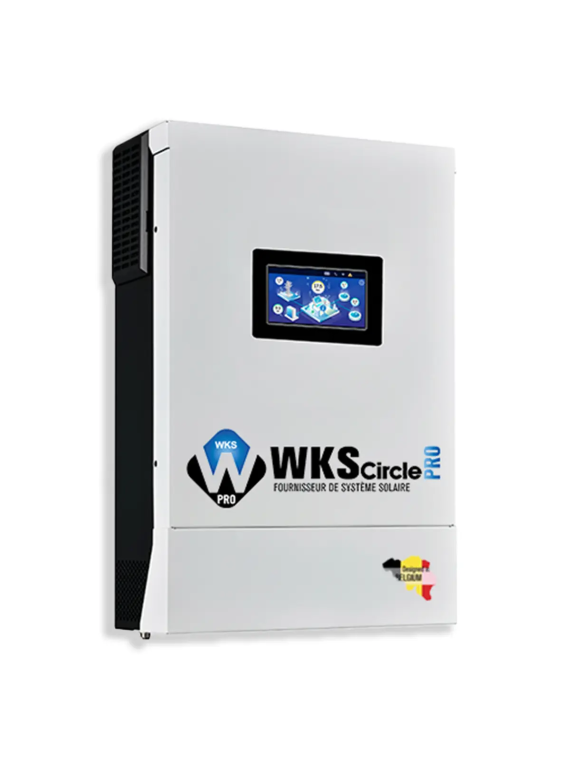

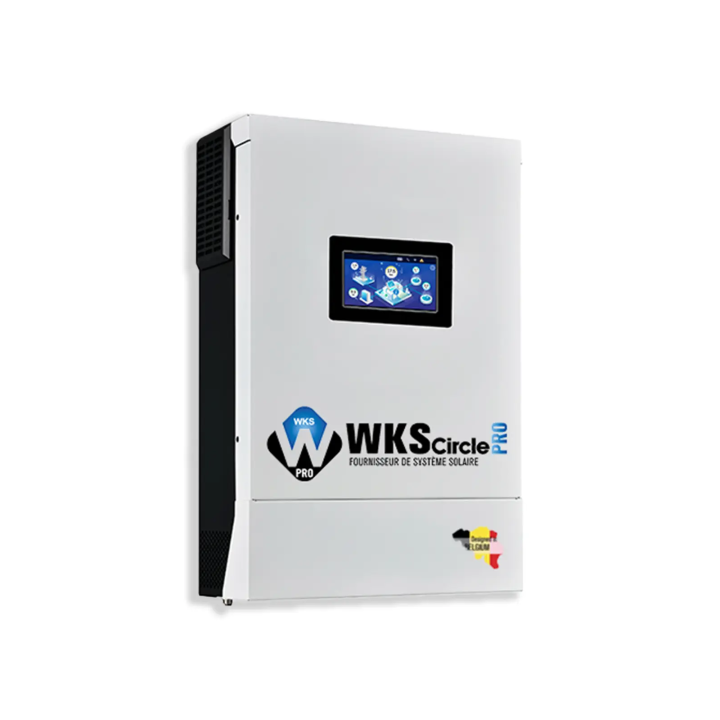

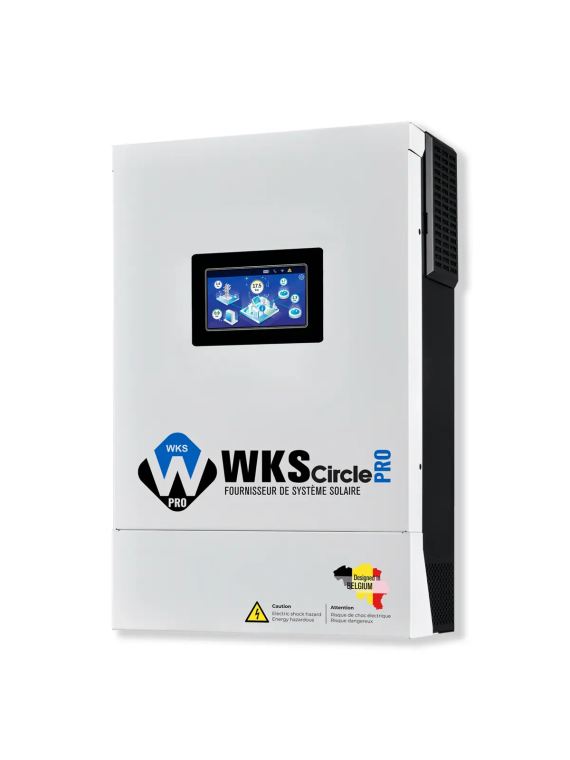

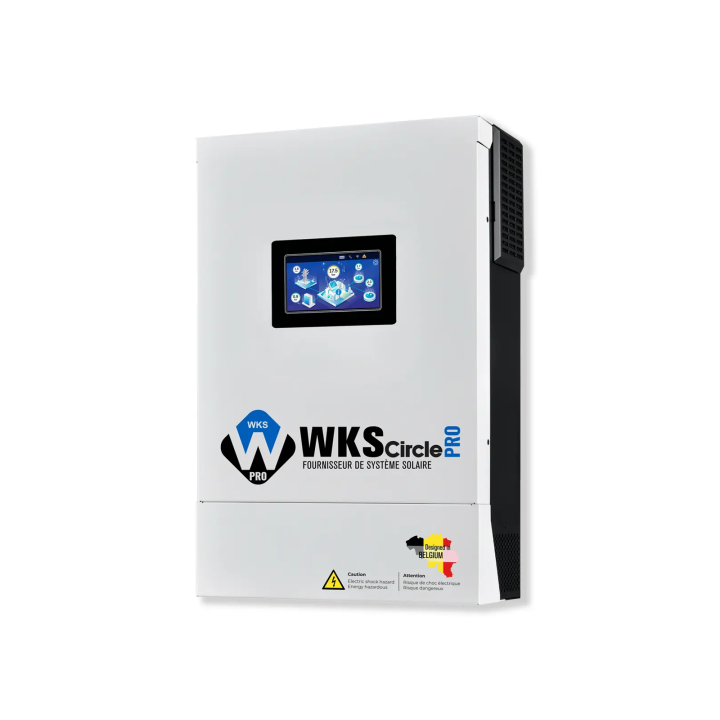

Inversor Híbrido WKS Evo Circle PRO 6,5 kVA 48V

El inversor solar híbrido más avanzado de su generación.

El WKS Evo Circle PRO es un inversor híbrido de última generación diseñado para instalaciones solares autónomas e híbridas. Combina tres funciones esenciales en un solo dispositivo: un inversor de onda sinusoidal pura , un controlador de carga solar MPPT y un cargador de red . Esta arquitectura integrada simplifica significativamente el diseño y la gestión de un sistema fotovoltaico, a la vez que garantiza una alta eficiencia energética y una fiabilidad excepcional.

El WKS Evo Circle PRO destaca por su versatilidad , conectividad avanzada y capacidad para funcionar en paralelo para una potencia acumulada de hasta 39 kW.

Este modelo es ideal para viviendas aisladas de la red eléctrica , sistemas híbridos con baterías o instalaciones industriales y comerciales que requieren un suministro de energía confiable y continuo .

Un inversor todo en uno para tu independencia energética

Diseñado para satisfacer las necesidades de instalaciones residenciales, profesionales o aisladas, el WKS Evo Circle PRO garantiza un suministro de energía estable, limpio y continuo , incluso sin conexión a la red eléctrica.
Gracias a su tecnología MPPT 120 A y a su amplio rango de entrada fotovoltaica (90 V – 450 V) , aprovecha al máximo la energía solar disponible, garantizando una eficiencia superior al 93%.

Su sistema de doble salida permite gestionar por separado las cargas críticas y secundarias: los dispositivos esenciales permanecen alimentados, mientras que las cargas no prioritarias solo se activan cuando la producción solar es suficiente.

Control total sobre su producción y consumo

El WKS Evo Circle PRO está diseñado para un control preciso e inteligente de su instalación solar.
Su pantalla LCD a color de 4,3 pulgadas muestra en tiempo real la energía solar, el estado de carga, el voltaje de la batería y el consumo instantáneo.

Gracias a su conectividad WiFi y a la aplicación móvil Watchpower , puedes realizar un seguimiento de tus datos estés donde estés: producción diaria, historial, alertas del sistema, diagnósticos remotos, etc.
Se incluye un puerto BMS para la comunicación directa con las modernas baterías de litio, lo que garantiza un equilibrio de carga perfecto y una mayor seguridad.

Funcionamiento en paralelo: potencia escalable hasta 39 kW

El inversor WKS Evo Circle PRO se puede instalar en paralelo con hasta seis unidades idénticas , proporcionando una potencia total de 39 kW .
Esta flexibilidad lo hace ideal para edificios de alto consumo energético: viviendas principales, negocios, talleres, edificios agrícolas, establecimientos turísticos o instituciones públicas.

Cada unidad se comunica a través de un bus paralelo inteligente para equilibrar la carga y garantizar la máxima redundancia.

Seguridad y fiabilidad inquebrantables

El WKS Evo Circle PRO incorpora un conjunto completo de protecciones electrónicas :

• Sobrecarga y sobrecalentamiento
• Sobretensión de CA y FV
• Cortocircuito
• Inversión de polaridad
• Gestión térmica automática mediante ventilación variable

Estas características de seguridad, combinadas con un robusto diseño de acero ventilado, garantizan un funcionamiento duradero, silencioso y fiable, incluso en entornos exigentes.

Compatibilidad de baterías

El WKS Evo Circle PRO funciona con la mayoría de las baterías del mercado:

• Baterías de plomo-ácido, AGM y de gel
• Baterías de litio (LiFePO₄) con comunicación BMS integrada
• Baterías de plomo-carbono o híbridas de alta resistencia

Ajusta automáticamente sus parámetros de carga según la tecnología utilizada, maximizando así la vida útil de la batería.

Áreas de aplicación

• sistemas residenciales aislados de la red
• Sistemas híbridos (solar + red + baterías)
• Sitios aislados : chalets, refugios, instalaciones agrícolas
• Edificios comerciales : oficinas, talleres, tiendas
• Sistema de alimentación ininterrumpida (UPS) para equipos sensibles

¿Por qué elegir el WKS Evo Circle PRO en Wattuneed?

1. Producto más vendido : adoptado por miles de instaladores y usuarios en Europa.
2. Garantía y asistencia técnica proporcionadas por Wattuneed, especialista en energía solar desde 2008.
3. Totalmente compatible con nuestra gama de paneles, baterías y accesorios.
4. Stock permanente y entrega rápida en Europa.
5. Asistencia previa a la venta para dimensionar y configurar su instalación.

Wattuneed te apoya en cada etapa de tu proyecto, desde el diseño hasta la puesta en marcha.

Consejos de instalación

Una correcta ventilación de la sala es esencial para garantizar una adecuada disipación del calor. Se recomienda utilizar cables de sección transversal apropiada y dispositivos de protección (interruptores automáticos de CC, fusibles, protectores contra sobretensiones) adecuados a la potencia nominal de la instalación.

Nuestros equipos técnicos pueden ayudarle con la configuración inicial y la puesta en marcha.

1. Aplicación práctica: ejemplo de una instalación real

Ejemplo: Vivienda autosuficiente con baterías de litio

Una casa independiente de 120 m², equipada con:

• 12 paneles solares de 450 W cada uno (es decir, 5,4 kWp),
• Inversor WKS Evo Circle PRO de 6,5 kVA ,
• un banco de baterías de dos baterías de litio Delong o Pylontech – 10 kWh .

El sistema funciona de la siguiente manera:

• Durante el día, el WKS Evo Circle PRO convierte directamente la producción solar para alimentar la casa y recarga la batería a través de su regulador MPPT de 120 A.
• Por la noche, cambia automáticamente al modo batería y continúa alimentando los equipos esenciales (iluminación, refrigerador, congelador, telecomunicaciones).
• En caso de batería baja o alto consumo, el cargador de CA integrado se activa y recarga las baterías a través del generador o la red eléctrica.

Resultado :

• 100% de autonomía durante la mayor parte del año,
• Reducción de las facturas de electricidad de más del 80%,
• Sin cortes de luz, ni siquiera en lugares aislados.

Cableado y conexión

1. Conectores fotovoltaicos
2. Conectores de salida de CA (conexión de carga)
3. Conectores de entrada de CA
4. Conectores de batería
5. Puerto de compartición de energía
6. Puerto de comunicación paralelo
7. Interruptor automático
8. Interruptor de encendido/apagado
9. Puerto TC externo
10. WiFi interno
11. Puerto de comunicación RS-232
12. Puerto de comunicación BMS: CAN, RS-485 o RS-232

Una colección de vídeos para ayudarte a entenderlo todo.

Tema	Objetivo / Beneficio
Etiquetas técnicas	Interpretar la información del inversor para tomar la decisión correcta
medición de voltaje CC	Utilice un voltímetro para medir la corriente continua.

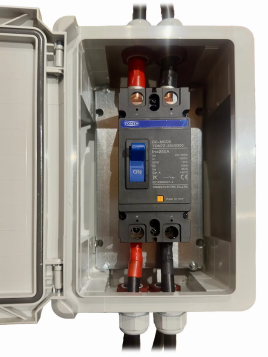

Estuche protector	Aseguramiento de la instalación: diferencial + tierra
Conexión de inversor y batería Pylontech	Optimizar la instalación y el cableado
Caja de protección contra sobretensiones (polaridad)	Evite la inversión de polaridad.
Caja de protección contra sobretensiones (tierra)	Comprensión del enraizamiento
Conexión de los paneles al inversor	Maximizar la producción solar
Conexión de entrada/salida de CA	Conexión eléctrica correcta
Cableado de CA (neutro/fase)	Asegurar las instalaciones de energía de CA
Batería Pylontech → Inversor WKS Circle	Garantizar un rendimiento óptimo
Cable de comunicación	Conexión de sistema fiable
prearranque del inversor	Comprobaciones previas al lanzamiento
Circuitos alimentados por inversor	Garantizar el correcto funcionamiento y la seguridad
inversor híbrido de arranque estándar	Comprensión de las indicaciones y la tensión
Parámetros básicos del inversor + baterías de litio	Optimizar la configuración y el rendimiento
