Caja protectora bipolar DC 250A para baterías de litio Pylontech
365,76 €
Impuestos incluidos
Coffret-protection-250A-Pylontech
0768563823800
La caja de protección 250A es una interfaz de seguridad eléctrica robusta diseñada para proteger parques de almacenamiento de alta capacidad. Este producto es una caja de seccionamiento de CC que sirve para aislar y proteger sus baterías contra sobrecargas y cortocircuitos accidentales.
Este accesorio es específicamente compatible con las baterías Pylontech (series US2000C, US3000C, US5000). Este dispositivo permite asegurar la conexión entre el parque de baterías y el inversor, integrándose perfectamente en sistemas de alta potencia que funcionan a 48 V, como los inversores-cargadores Victron MultiPlus-II o las soluciones WKS.
Equipado con un seccionador de 250 A, este armario también facilita las operaciones de mantenimiento al permitir una desconexión física del circuito sin desconectar los cables. Su robusta carcasa garantiza una protección mecánica duradera para los cables de gran sección, indispensables para soportar altas corrientes de descarga.
Ventajas técnicas del armario:
- Capacidad de corte: calibración de 250 A adaptada a las descargas rápidas de los parques de litio.
- Mayor seguridad: protección eficaz de las celdas Pylontech y de la electrónica del inversor.
- Mantenimiento simplificado: seccionador integrado para una desconexión rápida y segura.
- Conformidad: cumple los requisitos de seguridad para instalaciones de almacenamiento de energía residenciales.
✅
Compatibilités vérifiées
▼
Compatible avec :
Inversor híbrido Deye de 10 kW trifásico –...
2.810,90 €
Voir le produit →
Inversor híbrido Deye de 6 kW trifásico –...
2.359,50 €
Voir le produit →
Inversor híbrido Deye de tres fases de 8,8 kW –...
2.407,90 €
Voir le produit →
Inversor Híbrido Deye Mono 10 kW –...
2.494,50 €
Voir le produit →
Inversor Híbrido Deye Mono 12 kW –...
2.922,60 €
Voir le produit →
Inversor híbrido Deye Mono 5 kW –...
1.084,00 €
Voir le produit →
Affichage de 6 sur 13 produits compatibles
Compatible sous condition :
ℹ️ Cette liste est non exhaustive. Contactez-nous pour vérifier une combinaison.
Caja de protección bipolar DC 250A para baterías Pylontech – Lista para instalar
La caja de protección 250 A para baterías Pylontech es una solución llave en mano para proteger sus instalaciones. Esta caja garantiza una protección bipolar integral, aislando simultáneamente los polos positivo (+) y negativo (-) para una seguridad máxima contra sobrecargas y cortocircuitos.

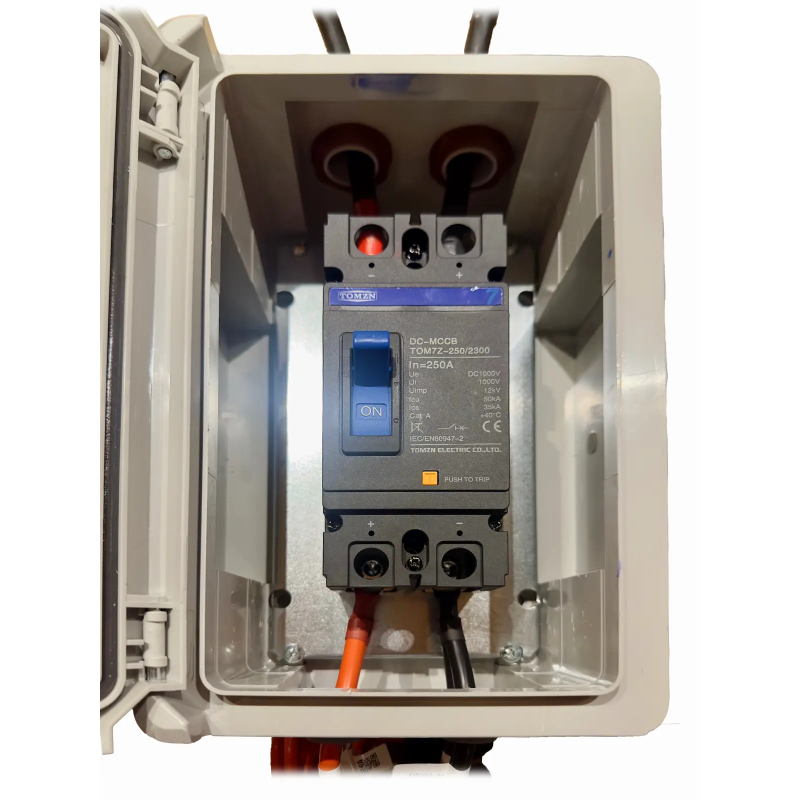

Contenido de la caja
Esta caja se entrega completa, precableada y lista para instalar:
- Caja IP65: protección total contra el polvo y las salpicaduras de agua.
- Disyuntor bipolar 2P 250A DC1000V: protección simultánea de ambas polaridades.
- 2 cables de 50 mm² con terminales: conexión directa y robusta al inversor.
- 2 pares de cables de batería Pylontech: conectividad específica para una conexión segura.
Funcionamiento de la caja
La caja centraliza y protege el flujo de energía de su parque de baterías:
- Las baterías Pylontech están conectadas a la caja a través de conectores específicos.
- Protección bipolar: el disyuntor secciona las dos líneas, garantizando la ausencia de corriente residual en caso de corte.
- La energía se distribuye de forma estable al inversor a través de cables de 50 mm².
Principio: al cortar los dos polos simultáneamente, este sistema ofrece un aislamiento galvánico real, protegiendo al usuario y a la electrónica del inversor.
Aplicaciones típicas
- Instalaciones con baterías Pylontech US2000 / US3000 / US5000.
- Sistemas de almacenamiento modulares que requieren una desconexión fiable.
- Protección bipolar para instalaciones híbridas (Victron, WKS, etc.).
Ventajas de la caja
- Seguridad bipolar: corte simultáneo de (+) y (-) para una mayor protección.
- Solución llave en mano: caja, conectores Pylontech y disyuntor incluidos.
- Instalación rápida: conectividad «Plug & Play» específica para baterías Pylontech.
- Mantenimiento seguro: disyuntor rearmable que permite aislar completamente el parque.
Puesta en servicio
- Compruebe que el disyuntor bipolar está en posición OFF.
- Conecte los cables de la batería a los packs Pylontech.
- Conecte los cables de 50 mm² al inversor.
- Respetar la polaridad (+ rojo, - negro) en los dos polos.
- Ponga el disyuntor en ON para activar la protección.
Para más detalles, consulte nuestra guía de instalación Pylontech.
Seguridad y mantenimiento
- Corte bipolar: Seccionamiento magnético y térmico en las dos líneas de CC.
- Cables de 50 mm²: sección adecuada para soportar 250 A sin calentamiento.
- Mantenimiento: verificación visual y prueba manual periódica del disyuntor.
Preguntas frecuentes: caja de protección Pylontech de 250 A
Coffret-protection-250A-Pylontech
Ficha de datos
- Tipo de equipo eléctrico
- Caja protectora
Referencias específicas
- upc
- 768563823800
- ean13
- 0768563823800
- MPN
- Coffret-protection-250A-Pylontech
