Coffret de Protection DC 250A Bipolaire pour Batteries Lithium Pylontech

365,76 €
TTC
Coffret-protection-250A-Pylontech
0768563823800

Le coffret de protection 250A est une interface de sécurité électrique robuste conçue pour la protection des parcs de stockage haute capacité. Ce produit est un boîtier de sectionnement DC qui sert à isoler et protéger vos batteries contre les surcharges et les courts-circuits accidentels.

Cet accessoire est spécifiquement compatible avec les batteries Pylontech (Séries US2000C, US3000C, US5000). Ce dispositif permet de sécuriser la liaison entre le parc batterie et l'onduleur en s'intégrant parfaitement aux systèmes de forte puissance fonctionnant sous 48V, tels que les onduleurs-chargeurs Victron MultiPlus-II ou les solutions WKS.

Équipé d'un sectionneur de 250A, ce coffret facilite également les opérations de maintenance en permettant une coupure physique du circuit sans déconnexion des câbles. Son boîtier robuste assure une protection mécanique durable pour les câbles de forte section, indispensables pour supporter les courants de décharge élevés.

Avantages techniques du coffret :

  • Capacité de coupure : Calibrage 250A adapté aux décharges rapides des parcs lithium.
  • Sécurité accrue : Protection efficace des cellules Pylontech et de l'électronique de l'onduleur.
  • Maintenance simplifiée : Sectionneur intégré pour une mise hors tension rapide et sécurisée.
  • Conformité : Répond aux exigences de sécurité pour les installations de stockage d'énergie résidentielles.

Coffret de Protection DC 250A Bipolaire pour Batteries Pylontech – Prêt à l’Installation


Le coffret de protection 250A pour batteries Pylontech est une solution clé en main pour sécuriser vos installations. Ce boîtier assure une protection bipolaire intégrale, isolant simultanément les pôles positif (+) et négatif (-) pour une sécurité maximale contre les surcharges et courts-circuits.

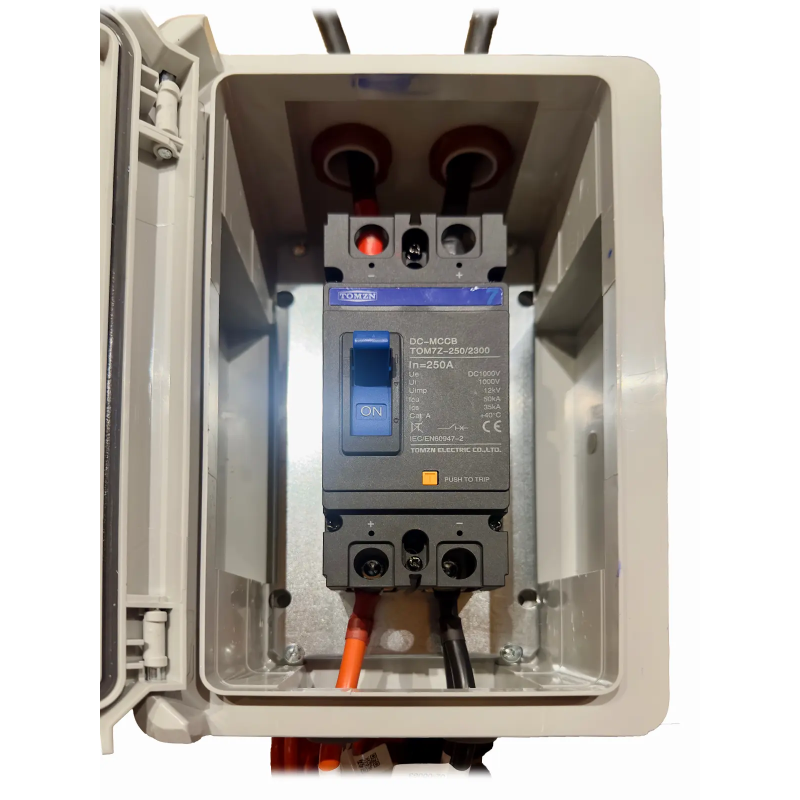

Contenu du coffret

Ce coffret est livré complet, pré-câblé et prêt à installer :

  • Coffret IP65 : Protection totale contre la poussière et les projections d’eau.
  • Disjoncteur Bipolaire 2P 250A DC1000V : Protection simultanée des deux polarités.
  • 2 câbles de 50 mm² avec cosses : Connexion directe et robuste vers l’onduleur.
  • 2 paires de câbles batterie Pylontech : Connectique spécifique pour une liaison sûre.





Fonctionnement du coffret

Le coffret centralise et sécurise le flux d'énergie de votre parc batterie :

  • Les batteries Pylontech sont reliées au coffret via les connecteurs dédiés.
  • Protection Bipolaire : Le disjoncteur sectionne les deux lignes, garantissant l'absence de courant résiduel en cas de coupure.
  • L'énergie est distribuée de manière stable vers l'onduleur via les câbles de 50 mm².

Principe : En coupant les deux pôles simultanément, ce système offre une isolation galvanique réelle, protégeant l'utilisateur et l'électronique de l'onduleur.





Applications typiques

  • Installations avec batteries Pylontech US2000 / US3000 / US5000.
  • Systèmes de stockage modulaires nécessitant un sectionnement fiable.
  • Protection bipolaire pour installations hybrides (Victron, WKS, etc.).





Avantages du coffret

  • Sécurité Bipolaire : Coupure simultanée du (+) et du (-) pour une protection accrue.
  • Solution clé en main : Coffret, connecteurs Pylontech et disjoncteur inclus.
  • Installation rapide : Connectique "Plug & Play" spécifique aux batteries Pylontech.
  • Maintenance sécurisée : Disjoncteur réarmable permettant d'isoler totalement le parc.





Mise en service

  1. Vérifier que le disjoncteur bipolaire est en position OFF.
  2. Connecter les câbles batterie aux packs Pylontech.
  3. Connecter les câbles de 50 mm² à l’onduleur.
  4. Respecter la polarité (+ rouge, - noir) sur les deux pôles.
  5. Basculer le disjoncteur sur ON pour activer la protection.

Pour plus de détails, consultez notre guide d'installation Pylontech.





Sécurité et maintenance

  • Coupure Bipolaire : Sectionnement magnétique et thermique sur les deux lignes DC.
  • Câbles 50 mm² : Section adaptée pour supporter 250A sans échauffement.
  • Entretien : Vérification visuelle et test manuel du disjoncteur périodique.





FAQ - Coffret de protection 250A Pylontech

1. Pourquoi la protection de ce coffret est-elle bipolaire ? +
En courant continu, couper les deux pôles est essentiel. Cela garantit qu'en cas de défaut, la batterie est totalement isolée de l'onduleur, évitant tout arc électrique ou retour de courant dangereux pour votre installation.
2. Ce coffret est-il compatible avec la batterie Pylontech US5000 ? +
Oui, il est parfaitement dimensionné pour les modèles US2000C, US3000C et US5000. Sa capacité de 250A permet de gérer des puissances de décharge élevées en toute sécurité pour vos batteries lithium.
3. Quelle est l'utilité des câbles de 50 mm² fournis ? +
La section de 50 mm² est spécifiquement adaptée pour supporter un courant continu de 250A sans échauffement. Cela optimise le rendement de votre autoconsommation en minimisant les chutes de tension entre le parc batterie et l'onduleur.
4. Ce coffret assure-t-il une protection magnétique et thermique ? +
Absolument. Le disjoncteur intégré offre un sectionnement magnétique (contre les courts-circuits) et thermique (contre les surcharges), protégeant ainsi l'intégrité chimique de vos cellules lithium Pylontech.
Coffret-protection-250A-Pylontech

Fiche technique

Type de matériel électrique
Coffret de protection

Références spécifiques

UPC
768563823800
EAN-13
0768563823800
MPN
Coffret-protection-250A-Pylontech
