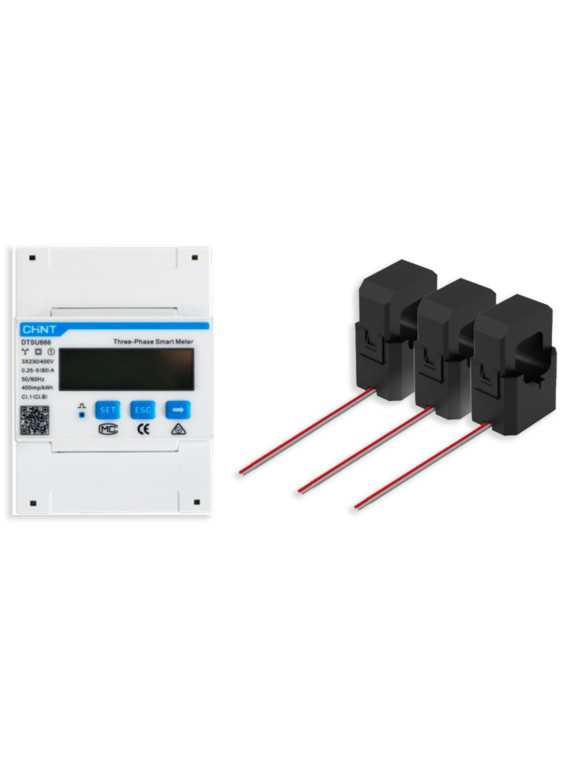

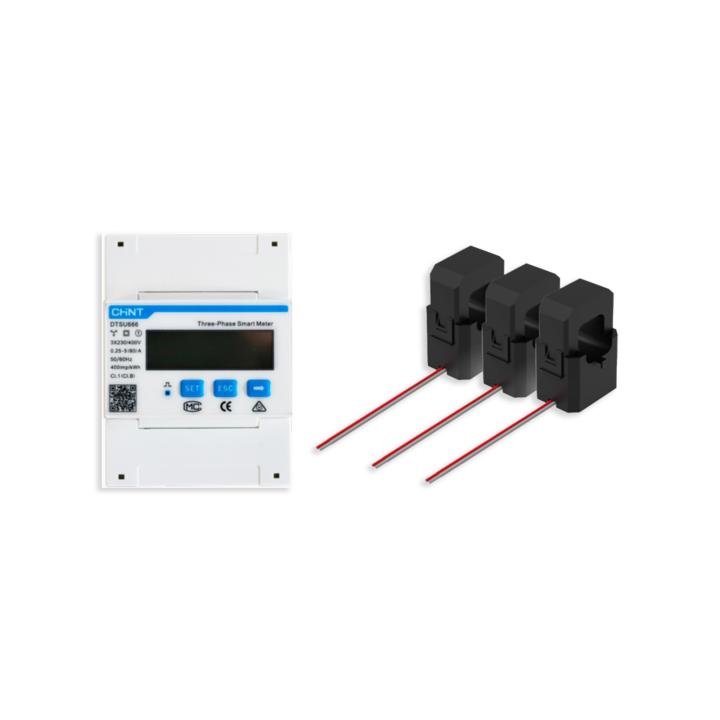

Compteur intelligent CHINT Tri + CTs pour routeur Solenso triphasé

Smart Meter CHINT Triphasé avec Transformateurs de Courant

Le Smart Meter CHINT Tri + CTs est un compteur électrique triphasé de mesure bidirectionnelle conçu pour les installations photovoltaïques triphasées équipées d'un routeur Solenso SLS ou SLT. Avec ses trois transformateurs de courant externes, il permet une mesure précise phase par phase de la production solaire, de la consommation des charges et de l'énergie exportée vers le réseau.

Pourquoi choisir un compteur triphasé avec transformateurs de courant ?

Le modèle triphasé avec CTs est indispensable pour trois raisons majeures :

• Installations triphasées obligatoires : Réseaux triphasés 3P+N (400V entre phases) où un compteur monophasé ne peut pas fonctionner
• Puissances élevées : Systèmes photovoltaïques de 10 kWc à 30+ kWc nécessitant des mesures jusqu'à 100A, 300A ou 600A par phase
• Équilibrage des phases : Surveillance indépendante de chaque phase pour détecter les déséquilibres et optimiser la distribution de charge
• Installation sans coupure : Les CTs en pince permettent une installation sans interrompre l'alimentation électrique

Modèle DTSU666 : Le compteur triphasé polyvalent

Ce kit utilise le compteur CHINT DTSU666, modèle triphasé 3P4W (3 phases + neutre) compatible avec trois calibres de transformateurs de courant :

Important : Les transformateurs de courant doivent être fournis par Solenso pour garantir la compatibilité et la précision des mesures avec le routeur DTU-SLS/SLT.

Précision professionnelle pour installations triphasées

Le compteur CHINT DTSU666 offre une précision de classe 1% sur les mesures de courant, puissance et énergie, conforme aux standards professionnels pour les installations de moyenne à grande puissance.

Cette précision permet un monitoring fiable des trois phases indépendamment, essentiel pour optimiser l'autoconsommation et détecter les anomalies (déséquilibre de phases, surconsommation localisée).

Compatibilité avec l'écosystème Solenso triphasé

Ce compteur est conçu pour fonctionner en parfaite synergie avec les routeurs Solenso DTU-SLS et DTU-SLT, qui collectent et supervisent les installations de micro-onduleurs photovoltaïques. Grâce à la communication Modbus RTU via RS485, le système offre :

• Mesure triphasée en temps réel (production/consommation/export par phase)
• Calcul du taux d'autoconsommation global et par phase
• Détection des déséquilibres de charge entre phases
• Fonction export zéro pour limiter l'injection réseau
• Historiques détaillés sur l'application Solenso

Installation professionnelle sur rail DIN

Le compteur CHINT DTSU666 se monte sur rail DIN 35 mm et occupe 4 modules de largeur (72 mm). Les trois transformateurs de courant se fixent par simple pince autour des trois phases (L1, L2, L3), sans nécessiter de coupure du circuit électrique.

Communication Modbus RTU industrielle

Le protocole Modbus RTU via interface RS485 est le standard industriel pour les installations triphasées de moyenne à grande puissance. Cette connectivité garantit :

• Transmission fiable des données même sur longues distances (jusqu'à 1200m)
• Communication rapide et robuste aux perturbations électromagnétiques
• Compatibilité avec systèmes de supervision professionnels
• Intégration native avec le routeur Solenso DTU-SLS/SLT

Caractéristiques techniques principales

• Type de réseau : Triphasé 3P4W (3 phases + neutre)
• Tension d'entrée : 176-288 Vac par phase (plage étendue)
• Courant mesuré : 0-100A / 0-300A / 0-600A selon CT choisi
• Interface de communication : RS485 / Modbus RTU
• Consommation du compteur : ≤ 1,5 W
• Température de fonctionnement : -25°C à +55°C
• Dimensions : 72 x 100 x 65,5 mm (4 modules DIN)

Choix du transformateur de courant adapté

Sélectionnez le calibre de CT en fonction de la puissance installée :

Conseil : Prévoyez une marge de sécurité de 20-30% pour anticiper les extensions futures de l'installation.

Applications professionnelles recommandées

Le Smart Meter CHINT Tri + CTs est idéal pour :

• PME et petites industries avec installations triphasées 10-100 kWc
• Bâtiments collectifs (immeubles, copropriétés) avec toitures solaires
• Exploitations agricoles équipées de hangars photovoltaïques
• Sites commerciaux (supermarchés, centres commerciaux, parkings couverts)
• Grandes habitations triphasées avec forte consommation électrique

Monitoring avancé via application Solenso

Associé au routeur DTU-SLS, le compteur permet un suivi complet via l'application mobile Solenso :

• Production solaire totale et par phase
• Consommation instantanée et historiques
• Taux d'autoconsommation et économies réalisées
• Alertes en cas de déséquilibre ou anomalie
• Export/Import réseau avec visualisation graphique
