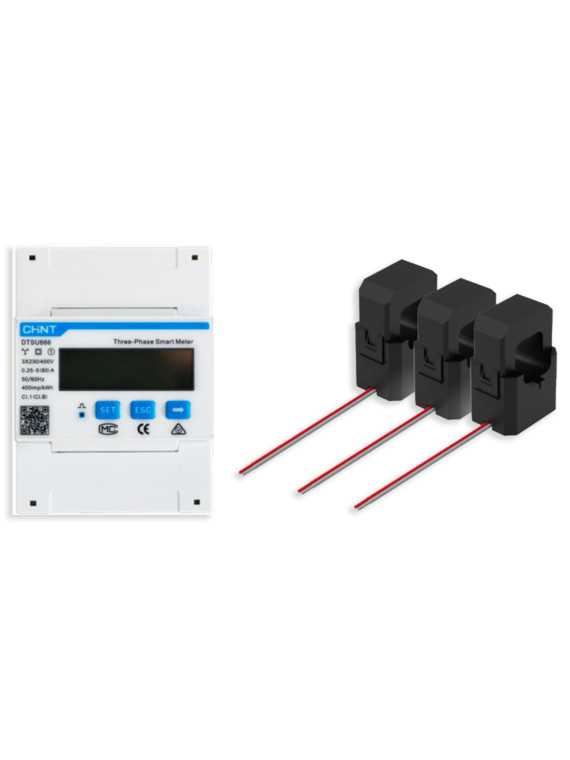

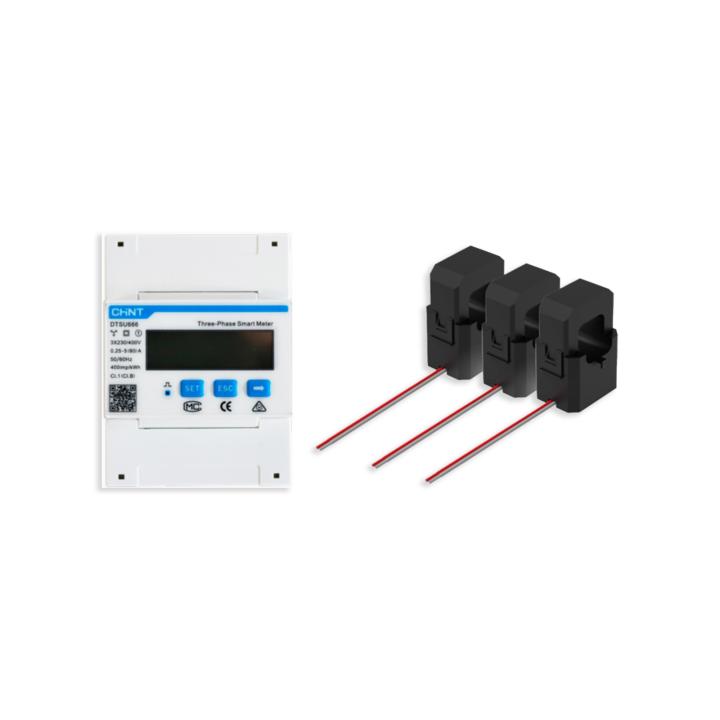

CHINT Tri slimme meter + CT's voor Solenso driefasige router

Slimme meter CHINT driefasig met stroomtransformatoren

De Smart Meter CHINT Tri + CTs is een driefasige bi-directionele elektriciteitsmeter ontworpen voor driefasige fotovoltaïsche installaties uitgerust met een Solenso SLS of SLT router. Met zijn drie externe stroomtransformatoren biedt hij een nauwkeurige fase-per-fase meting van de zonne-energieproductie, het verbruik en de energie die naar het net wordt geëxporteerd.

Waarom kiezen voor een driefasige meter met stroomtransformatoren?

Het driefasige model met CT's is essentieel om drie belangrijke redenen:

• Verplichte driefasige installaties: 3P+N driefasige netwerken (400V tussen fasen) waar een eenfasemeter niet kan werken.
• Hoog vermogen: Fotovoltaïsche systemen van 10 kWp tot 30+ kWp die metingen tot 100A, 300A of 600A per fase vereisen.
• Fasebalancering: Onafhankelijke bewaking van elke fase om onevenwichtigheden op te sporen en de verdeling van de belasting te optimaliseren
• Ononderbroken installatie: clamp-on CT's maken installatie mogelijk zonder de stroomtoevoer te onderbreken

Model DTSU666: de veelzijdige driefasige meter

Deze kit gebruikt de CHINT DTSU666 meter, een driefasig 3P4W model (3 fasen + nul) compatibel met drie stroomtransformatoren:

Belangrijk: De stroomtransformatoren moeten worden geleverd door Solenso om compatibiliteit en meetnauwkeurigheid met de DTU-SLS/SLT router te garanderen.

Professionele nauwkeurigheid voor driefasige installaties

De CHINT DTSU666 meter biedt 1% nauwkeurigheid op stroom-, vermogen- en energiemetingen, in overeenstemming met de professionele normen voor installaties met een gemiddeld tot hoog vermogen.

Deze nauwkeurigheid maakt een betrouwbare controle van alle drie de fasen onafhankelijk mogelijk, wat essentieel is voor het optimaliseren van het eigenverbruik en het detecteren van afwijkingen (fase-onbalans, plaatselijk oververbruik).

Compatibiliteit met het Solenso driefasenecosysteem

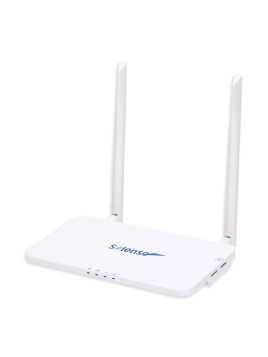

Deze meter is ontworpen om perfect samen te werken met de Solenso DTU-SLS en DTU-SLT routers, die fotovoltaïsche micro-inverterinstallaties verzamelen en controleren. Dankzij de Modbus RTU-communicatie via RS485 biedt het systeem :

• Real-time driefasige meting (productie/verbruik/uitvoer per fase)
• Berekening van het totale zelfverbruik en per fase
• Detectie van belastingsonevenwichtigheden tussen fasen
• Nul-exportfunctie om netinjectie te beperken
• Gedetailleerde geschiedenis van de Solenso-toepassing

Professionele installatie op DIN-rail

De CHINT DTSU666 meter wordt gemonteerd op een DIN-rail van 35 mm en beslaat 4 modules (72 mm). De drie stroomtransformatoren worden eenvoudig geklemd rond de drie fasen (L1, L2, L3), zonder het elektrische circuit te moeten onderbreken.

Industriële Modbus RTU-communicatie

Het Modbus RTU-protocol via de RS485-interface is de industriële standaard voor driefasige installaties met middelhoog tot hoog vermogen. Deze connectiviteit garandeert :

• Betrouwbare gegevensoverdracht, zelfs over lange afstanden (tot 1200 m)
• Snelle communicatie, bestand tegen elektromagnetische interferentie
• Compatibiliteit met professionele bewakingssystemen
• Native integratie met de Solenso DTU-SLS/SLT router

Belangrijkste technische specificaties

• Type netwerk: 3-fase 3P4W (3 fasen + nulleider)
• Ingangsspanning: 176-288 Vac per fase (uitgebreid bereik)
• Gemeten stroom: 0-100A / 0-300A / 0-600A afhankelijk van de geselecteerde CT
• Communicatie-interface: RS485 / Modbus RTU
• Opgenomen vermogen meter: ≤ 1,5 W
• Bedrijfstemperatuur: -25°C tot +55°C
• Afmetingen: 72 x 100 x 65,5 mm (4 DIN-modules)

De juiste stroomtransformator kiezen

Selecteer de CT-waarde op basis van het geïnstalleerde vermogen:

Tip: houd rekening met een veiligheidsmarge van 20-30% om te anticiperen op toekomstige uitbreidingen van de installatie.

Aanbevolen professionele toepassingen

De slimme meter CHINT Tri + CTs is ideaal voor :

• KMO's en kleine industrieën met driefasige installaties van 10-100 kWp
• Collectieve gebouwen (flatgebouwen, flatgebouwen) met zonnedaken
• Boerderijen met fotovoltaïsche schuren
• Commerciële locaties (supermarkten, winkelcentra, parkeergarages)
• Grote driefasige woningen met hoog elektriciteitsverbruik

Geavanceerde bewaking via de Solenso-toepassing

In combinatie met de DTU-SLS router maakt de meter uitgebreide monitoring mogelijk via de mobiele applicatie van Solenso:

• Totale zonneproductie en productie per fase
• Onmiddellijk en historisch verbruik
• Zelfverbruik en gerealiseerde besparingen
• Waarschuwingen bij onbalans of afwijkingen
• Net export/import met grafische weergave
