Smart Meter CHINT Tri + CTs für Solenso 3-Phasen-Router

Smart Meter CHINT Dreiphasig mit Stromtransformatoren

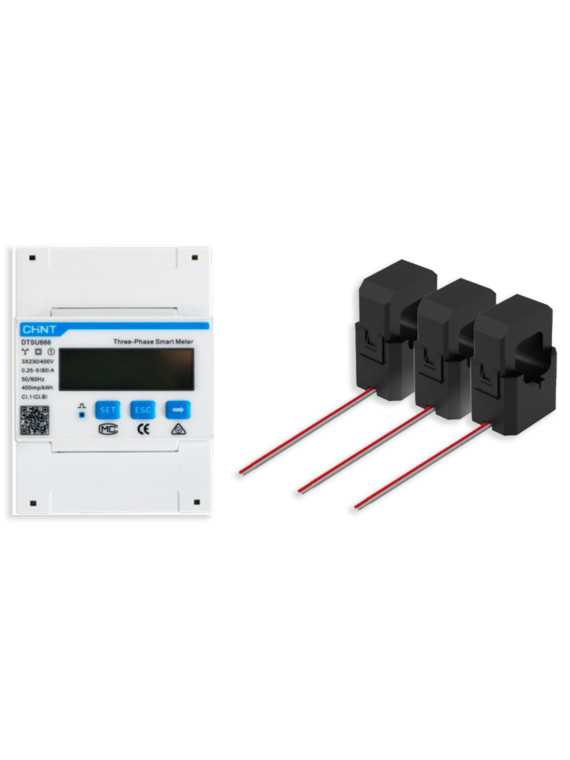

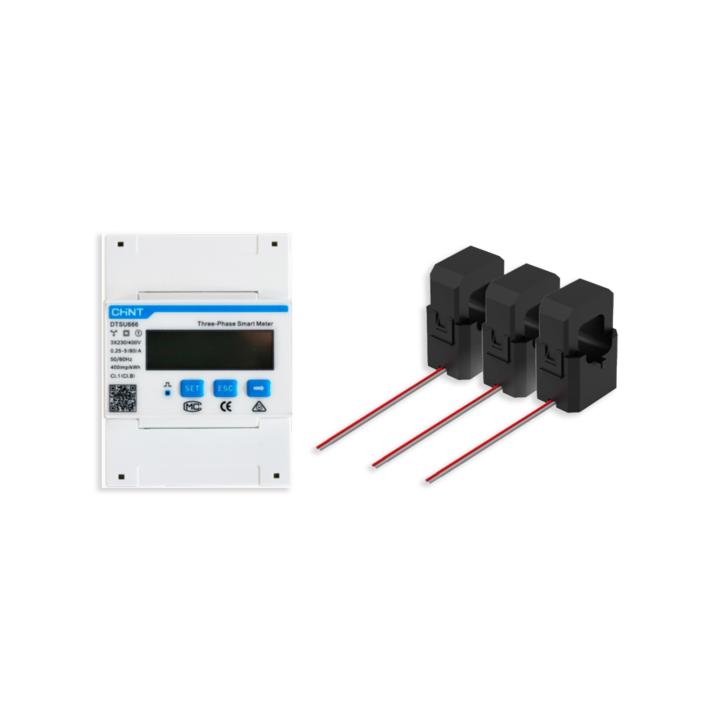

Der Smart Meter CHINT Tri + CTs ist ein dreiphasiger Stromzähler mit bidirektionaler Messung, der für dreiphasige Photovoltaikanlagen mit einem Solenso SLS- oder SLT-Router entwickelt wurde. Mit seinen drei externen Stromwandlern ermöglicht er eine präzise Phase-für-Phase-Messung der Solarproduktion, des Lastverbrauchs und der ins Netz exportierten Energie.

Warum sollte man sich für einen Drehstromzähler mit Stromwandlern entscheiden?

Das Dreiphasenmodell mit Stromwandlern ist aus drei wichtigen Gründen unverzichtbar:

• Obligatorische dreiphasige Installationen: Dreiphasige 3P+N-Netze (400 V zwischen den Phasen), in denen ein einphasiger Zähler nicht funktionieren kann.
• Hohe Leistungen: PV-Systeme von 10 kWp bis 30+ kWp, die Messungen von bis zu 100A, 300A oder 600A pro Phase erfordern.
• Phasenausgleich: Unabhängige Überwachung jeder Phase, um Unausgewogenheiten zu erkennen und die Lastverteilung zu optimieren.
• Unterbrechungsfreie Installation: Die Zangen-CTs ermöglichen eine Installation ohne Unterbrechung der Stromversorgung.

Modell DTSU666: Der vielseitige dreiphasige Zähler.

Dieses Kit verwendet den CHINT-Zähler DTSU666, Dreiphasenmodell 3P4W (3 Phasen + Neutralleiter), der mit drei verschiedenen Stromwandlergrößen kompatibel ist :

Wichtig: Die Stromwandler müssen von Solenso bereitgestellt werden, um die Kompatibilität und Genauigkeit der Messungen mit dem DTU-SLS/SLT-Router zu gewährleisten.

Professionelle Genauigkeit für dreiphasige Installationen

Der CHINT-Zähler DTSU666 bietet eine Genauigkeit der Klasse 1 % bei der Messung von Strom, Leistung und Energie, die den professionellen Standards für mittlere bis große Anlagen entspricht.

Diese Genauigkeit ermöglicht eine zuverlässige Überwachung der drei Phasen unabhängig voneinander, was für die Optimierung des Eigenverbrauchs und die Erkennung von Anomalien (Phasenungleichgewicht, lokaler Überverbrauch) von entscheidender Bedeutung ist.

Kompatibilität mit dem dreiphasigen Solenso-Ökosystem.

Dieser Zähler wurde so konzipiert, dass er in perfekter Synergie mit den Solenso-Routern DTU-SLS und DTU-SLT arbeitet, die die Installationen von Mikro-Photovoltaik-Wechselrichtern sammeln und überwachen. Dank der Modbus RTU-Kommunikation über RS485 bietet das System :

• Dreiphasige Echtzeit-Messung (Produktion/Verbrauch/Export pro Phase).
• Berechnung der Eigenverbrauchsquote insgesamt und pro Phase.
• Erkennung von Lastungleichgewichten zwischen den Phasen
• Null-Export-Funktion zur Begrenzung der Netzeinspeisung
• Detaillierte Historien auf der Solenso-Anwendung.

Professionelle Installation auf DIN-Schiene

Der CHINT-Zähler DTSU666 wird auf einer 35 mm DIN-Schiene montiert und nimmt 4 Module in der Breite (72 mm) ein. Die drei Stromwandler werden mit einer einfachen Klemme um die drei Phasen (L1, L2, L3) herum befestigt, ohne dass der Stromkreis unterbrochen werden muss.

Industrielle Modbus RTU-Kommunikation

Das Modbus RTU-Protokoll über die RS485-Schnittstelle ist der Industriestandard für dreiphasige Anlagen mit mittlerer bis hoher Leistung. Diese Konnektivität garantiert :

• Zuverlässige Datenübertragung auch über große Entfernungen (bis zu 1200m).
• Schnelle Kommunikation und robust gegen elektromagnetische Störungen.
• Kompatibilität mit professionellen Überwachungssystemen.
• Native Integration mit dem Solenso-Router DTU-SLS/SLT.

Wichtigste technische Daten

• Netzwerktyp: Dreiphasig 3P4W (3 Phasen + Neutral).
• Eingangsspannung: 176-288 Vac pro Phase (erweiterter Bereich).
• Gemessener Strom: 0-100A / 0-300A / 0-600A je nach gewähltem CT.
• Kommunikationsschnittstelle: RS485 / Modbus RTU.
• Stromverbrauch des Messgeräts: ≤ 1,5 W
• Betriebstemperatur: -25°C bis +55°C
• Abmessungen: 72 x 100 x 65,5 mm (4 DIN-Module).

Auswahl des passenden Stromwandlers

Wählen Sie die CT-Größe entsprechend der installierten Leistung :

Tipp: Planen Sie eine Sicherheitsspanne von 20-30 % ein, um zukünftige Erweiterungen der Installation vorwegzunehmen.

Empfohlene professionelle Anwendungen

Das Smart Meter CHINT Tri + CTs ist ideal für :

• KMU und kleine Industriebetriebe mit dreiphasigen Anlagen 10-100 kWp.
• Mehrfamilienhäuser (Mehrfamilienhäuser, Eigentumswohnungen) mit Solardächern.
• Landwirtschaftliche Betriebe mit Photovoltaikhallen
• Gewerbliche Standorte (Supermärkte, Einkaufszentren, Parkhäuser)
• Große dreiphasige Wohnhäuser mit hohem Stromverbrauch.

Erweitertes Monitoring über die Solenso-App.

In Verbindung mit dem DTU-SLS-Router ermöglicht der Zähler ein umfassendes Monitoring über die mobile Solenso-App :

• Gesamt- und phasenbezogene Solarproduktion.
• Momentaner und historischer Verbrauch
• Eigenverbrauchsquote und erzielte Einsparungen
• Warnungen bei Ungleichgewichten oder Anomalien.
• Netz-Export/Import mit grafischer Visualisierung
