Contador inteligente CHINT Tri + TC para enrutador trifásico Solenso

Smart Meter CHINT Trifásico con transformadores de corriente

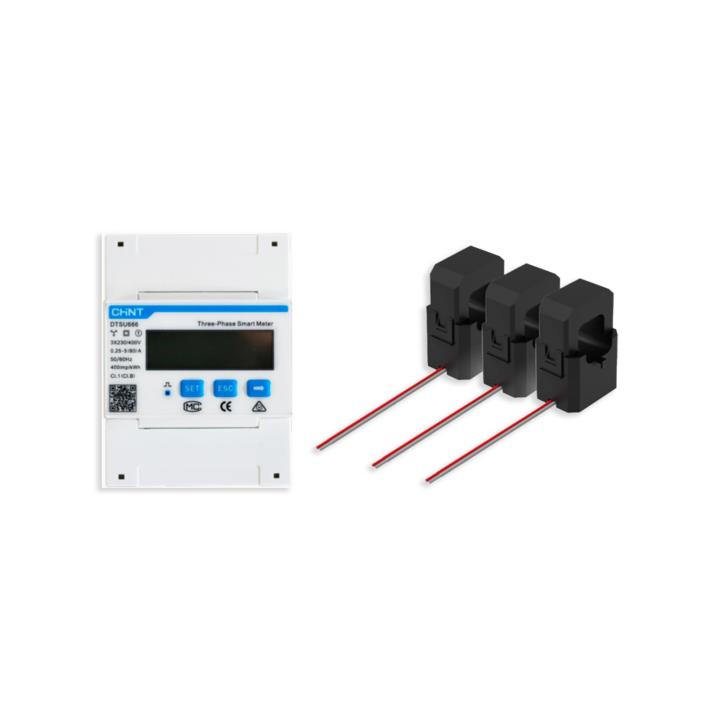

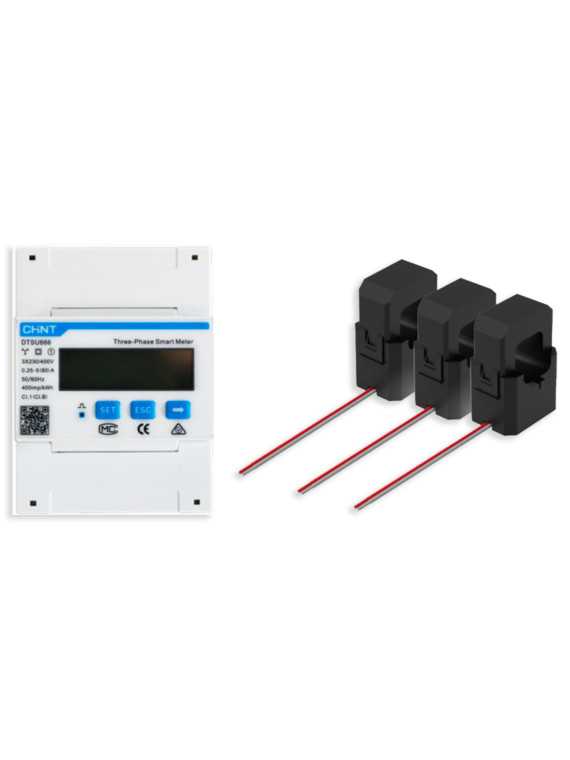

El Smart Meter CHINT Tri + CTs es un contador eléctrico trifásico bidireccional diseñado para instalaciones fotovoltaicas trifásicas equipadas con un router Solenso SLS o SLT. Con sus tres transformadores de corriente externos, proporciona una medición precisa fase a fase de la producción solar, el consumo de la carga y la energía exportada a la red.

¿Por qué elegir un contador trifásico con transformadores de corriente?

El modelo trifásico con TC es esencial por tres razones principales:

• Instalaciones trifásicas obligatorias: redes trifásicas 3P+N (400 V entre fases) en las que no puede funcionar un contador monofásico.
• Alta potencia: sistemas fotovoltaicos de 10 kWp a 30+ kWp que requieren mediciones de hasta 100A, 300A o 600A por fase.
• Equilibrado de fases: supervisión independiente de cada fase para detectar desequilibrios y optimizar la distribución de la carga
• Instalación ininterrumpida: los TC de pinza permiten la instalación sin interrumpir el suministro eléctrico

Modelo DTSU666: El contador trifásico versátil

Este kit utiliza el contador CHINT DTSU666, un modelo trifásico 3P4W (3 fases + neutro) compatible con tres potencias de transformador de corriente :

Importante: Los transformadores de corriente deben ser suministrados por Solenso para garantizar la compatibilidad y precisión de medida con el router DTU-SLS/SLT.

Precisión profesional para instalaciones trifásicas

El contador CHINT DTSU666 ofrece una precisión del 1% en las medidas de corriente, potencia y energía, conforme a las normas profesionales para instalaciones de media y alta potencia.

Esta precisión permite una supervisión fiable de las tres fases de forma independiente, lo que resulta esencial para optimizar el autoconsumo y detectar anomalías (desequilibrio de fases, sobreconsumo localizado).

Compatibilidad con el ecosistema trifásico Solenso

Este contador está diseñado para funcionar en perfecta sinergia con los routers Solenso DTU-SLS y DTU-SLT, que recogen y supervisan las instalaciones de microinversores fotovoltaicos. Gracias a la comunicación Modbus RTU vía RS485, el sistema ofrece :

• Medición trifásica en tiempo real (producción/consumo/exportación por fase)
• Cálculo de la tasa de autoconsumo global y por fase
• Detección de desequilibrios de carga entre fases
• Función de exportación cero para limitar la inyección a la red
• Historial detallado de la aplicación Solenso

Instalación profesional en carril DIN

El contador CHINT DTSU666 se monta en un carril DIN de 35 mm y ocupa 4 módulos (72 mm). Los tres transformadores de corriente se fijan simplemente alrededor de las tres fases (L1, L2, L3), sin necesidad de interrumpir el circuito eléctrico.

Comunicación industrial Modbus RTU

El protocolo Modbus RTU a través de la interfaz RS485 es el estándar industrial para las instalaciones trifásicas de media y alta potencia. Esta conectividad garantiza :

• Una transmisión de datos fiable incluso a grandes distancias (hasta 1200 m).
• Comunicación rápida y resistente a las interferencias electromagnéticas
• Compatibilidad con los sistemas de supervisión profesionales
• Integración nativa con el router Solenso DTU-SLS/SLT

Principales especificaciones técnicas

• Tipo de red: trifásica 3P4W (3 fases + neutro)
• Tensión de entrada: 176-288 Vca por fase (rango ampliado)
• Corriente medida: 0-100A / 0-300A / 0-600A según TC seleccionado
• Interfaz de comunicación: RS485 / Modbus RTU
• Consumo de energía del medidor: ≤ 1,5 W
• Temperatura de funcionamiento: -25°C a +55°C
• Dimensiones: 72 x 100 x 65,5 mm (4 módulos DIN)

Elección del transformador de corriente adecuado

Seleccione la potencia del TC en función de la potencia instalada:

Consejo: deje un margen de seguridad del 20-30% para prever futuras ampliaciones de la instalación.

Aplicaciones profesionales recomendadas

El Smart Meter CHINT Tri + CTs es ideal para :

• Pymes y pequeñas industrias con instalaciones trifásicas de 10-100 kWp
• Edificios colectivos (bloques de pisos, comunidades de propietarios) con tejados solares
• Granjas con cobertizos fotovoltaicos
• Emplazamientos comerciales (supermercados, centros comerciales, aparcamientos)
• Grandes viviendas trifásicas con alto consumo eléctrico

Supervisión avanzada mediante la aplicación Solenso

Combinado con el router DTU-SLS, el contador permite una supervisión completa a través de la aplicación móvil Solenso:

• Producción solar total y por fase
• Consumo instantáneo e histórico
• Tasa de autoconsumo y ahorro realizado
• Alertas en caso de desequilibrio o anomalía
• Exportación/importación de la red con visualización gráfica
