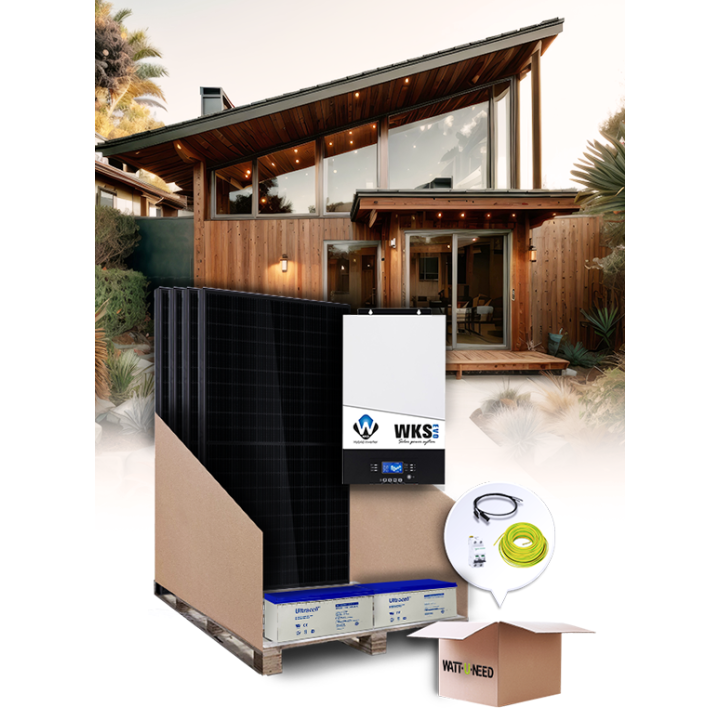

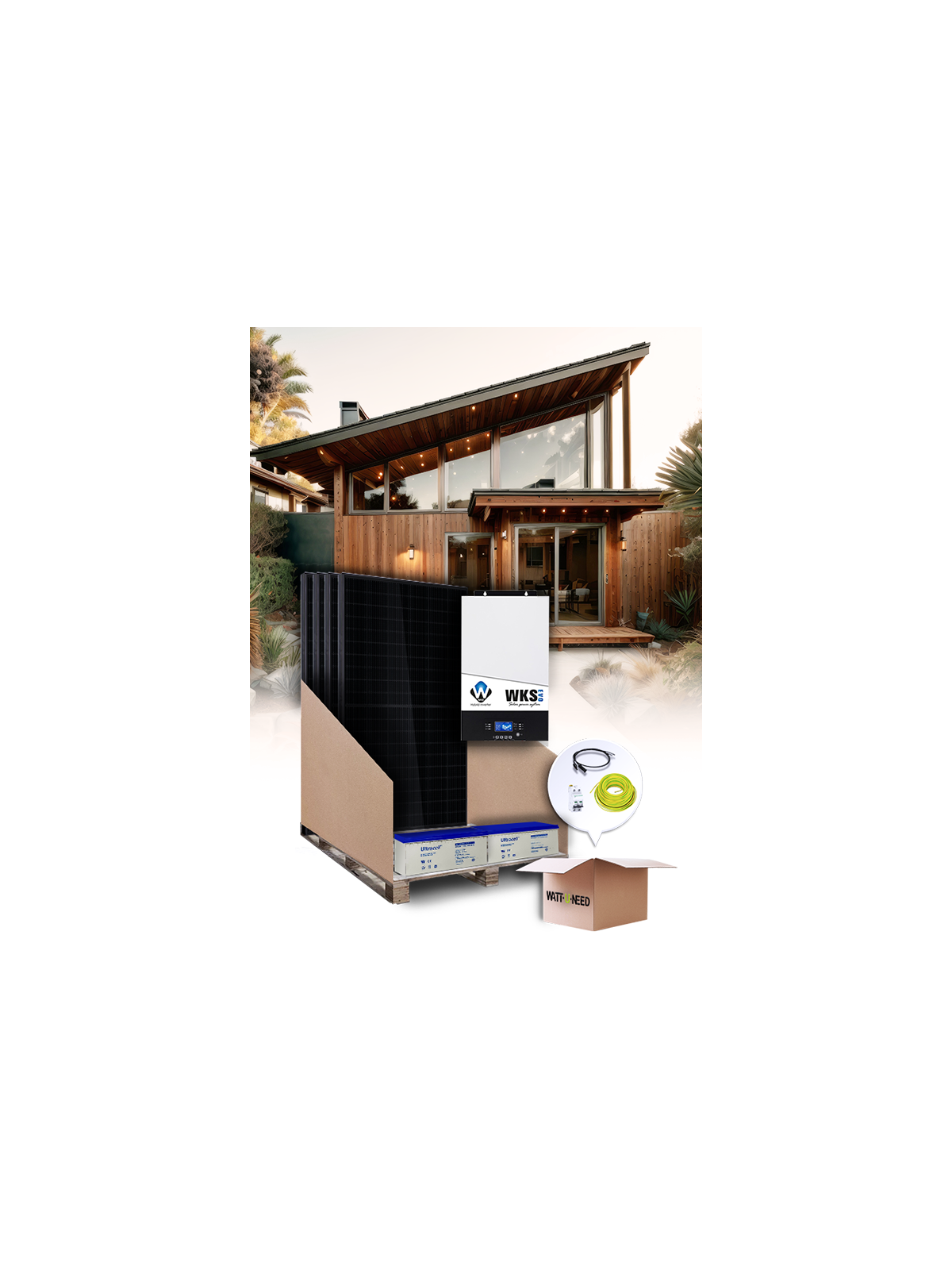

Kit autoconsommation 4 panneaux 3kVA 24V avec stockage

Wattuneed

2 859,87 € TTC

Ajouter au panier

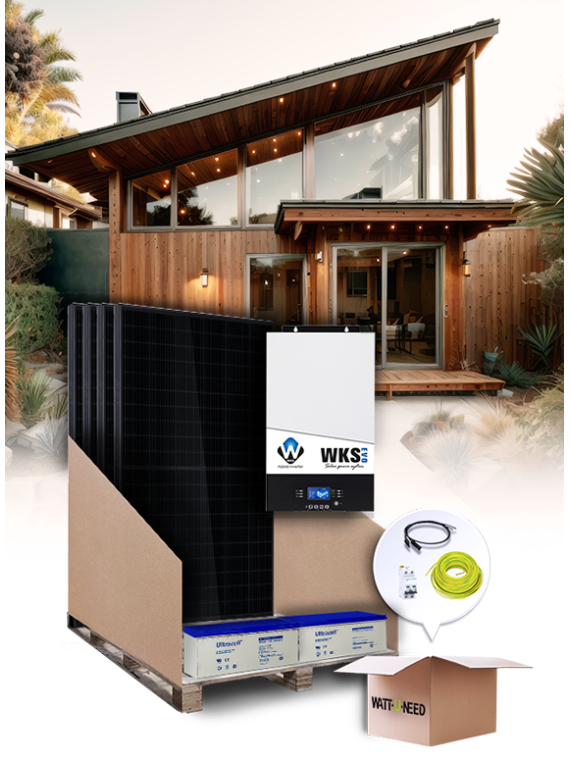

Kit autoconsommation avec stockage 'prêt à l'emploi' de 4 panneaux

Ce kit complet comprend de base :

  • 4 panneaux Heckert 275Wc
  • 1 onduleur WKS 3kVA 48V
  • Câble solaire double isolation 4mm²
  • 4 batteries GEL Ultracell 12V 100Ah

En option :

  • Système de montage.
  • Protection électrique
  • Système d'alimentation auxiliaire (éolienne / groupe électrogène)

Ce kit est idéal pour de petites consommations ou pour une cabane de jardin.

Plus de détails

Équipements
Descriptions équipements
Kit autoconsommation 4 panneaux 3kVA 24V avec stockage

Votre kit complet à

Détails des produits
Adaptez ce kit à vos besoins

CHOIX DES PANNEAUX

Voir le produit
JNL Solar Climax Panneau Solaire 400 Wc JLS108MFB

config

245,53 €

QTT

Voir le produit
Omnis Power Cortex panneau solaire 415Wc OP415M54-P3

config

234,68 €

QTT

CHOIX DE l'onduleur

Voir le produit
Onduleur hybride WKS Evo 3kVA 24V

config

815,22 €

QTT

CHOIX DU SYSTÈME DE MONTAGE

50.57
Sélectionné

Kit de fixation sur toit en ardoises

69.24
Sélectionné

Kit de fixation sur toit en tuiles

130.81
Sélectionné

Kit de fixation sur structure au sol

38.4
Sélectionné

Kit de fixation sur toit en tôle

98.03
Sélectionné

Système FlatFix toiture plate pour panneaux de 98 à 104 cm de large

44.13
Sélectionné

Kit de fixation sur toit en bac acier

Voir le produit
Kit de fixation sur toit en ardoises

config

50,57 €

QTT

Voir le produit
Kit de fixation sur toit en tuiles

config

69,24 €

QTT

Voir le produit
Kit de fixation sur structure au sol

config

130,81 €

QTT

Voir le produit
Kit de fixation sur toit en tôle

config

38,40 €

QTT

Voir le produit
Système FlatFix toiture plate pour panneaux de 98 à 104 cm de large

config

98,03 €

QTT

Voir le produit
Kit de fixation sur toit en bac acier

config

44,13 €

QTT

CÂBLAGE ET CONNECTIQUE

Voir le produit
Allonge câble solaire 2x4mm² avec 2x type MC4 (au mètre)

config

9,55 €

QTT

Voir le produit
Allonge câble solaire 2x4mm² avec 2x Type MC4 (2 mètres)

config

9,72 €

QTT

Voir le produit
Allonge câble solaire 2x4mm² avec 2xType MC4 (10 mètres)

config

27,71 €

QTT

Voir le produit
Allonge câble solaire 2x4mm² avec 2x type MC4 (20 mètres)

config

49,72 €

QTT

Voir le produit
Câble solaire 2X4mm² avec MC4 (vendu au mètre)

config

4,74 €

QTT

Voir le produit
Câble solaire 2X4mm² avec Type MC4 (vendu au mètre - 10m)

config

24,93 €

QTT

Voir le produit
Câble solaire 2X4mm² avec Type MC4 (vendu au mètre - 20m)

config

46,94 €

QTT

Voir le produit
Câble de terre 6mm² 1m

config

1,50 €

QTT

Voir le produit
Câble de terre 6mm² - 20m

config

29,43 €

QTT

Voir le produit
Connecteurs type MC4 mâle et femelle

config

5,15 €

QTT

Voir le produit
Connecteur type MC4 double mâle et femelle

config

16,48 €

QTT

Accessoires batteries

Voir le produit
Câble de connexion de batterie Pylontech

config

25,65 €

QTT

Voir le produit
Jonction batterie 16mm² avec cosses

config

5,97 €

QTT

Voir le produit
jonction batterie 25mm² avec cosses

config

9,27 €

QTT

Voir le produit
jonction batterie 50mm² avec cosses

config

12,36 €

QTT

Protections et accessoires AC

Voir le produit
Disjoncteur Schneider mono 10A

config

18,97 €

QTT

Voir le produit
Disjoncteur Schneider mono 16A

config

9,28 €

QTT

Voir le produit
Disjoncteur Schneider mono 20A

config

8,86 €

QTT

Voir le produit
Disjoncteur Schneider mono 25A

config

17,24 €

QTT

Voir le produit
Inverseur modulaire 2 pôles 25A

config

52,76 €

QTT

Voir le produit
Inverseur modulaire 4 pôles 40A et 63A

config

174,02 €

QTT

Voir le produit
Coffret parafoudre monophasé ou triphasé AC

config

370,15 €

QTT

Voir le produit
Coffret parafoudre 16A AC Monophasé

config

239,39 €

QTT

Voir le produit
Coffret parafoudre 25A AC Triphasé

config

694,14 €

QTT

Voir le produit
Coffret AC ZJBENY avec prise 25A 230V

config

144,20 €

QTT

Voir le produit
Coffret parafoudre ZJBENY AC 25A 230V

config

129,00 €

QTT

Protections et accessoires DC

Voir le produit
Coffret parafoudre 1000V 32A DC simple ZJBENY

config

147,29 €

QTT

Voir le produit
Coffret parafoudre DC double ZJBENY 1000V 32A

config

237,93 €

QTT

Voir le produit
Sectionneur DC 1000V 125A

config

228,97 €

QTT

Voir le produit
Sectionneur DC 500V 40A

config

70,04 €

QTT

Voir le produit
Sectionneur DC 500V 32A avec interrupteur déporté

config

33,89 €

QTT

Voir le produit
Coffret sectionneur DC 500V 32A

config

132,87 €

QTT

Voir le produit
Sectionneur DC 2P 1000V 32A - avec boitier

config

57,68 €

QTT

Voir le produit
Coffret parafoudre 20A DC Double

config

568,54 €

QTT

Voir le produit
Coffret parafoudre 20A DC Simple

config

270,74 €

QTT

Voir le produit
Coffret parafoudre 40A DC Simple

config

470,74 €

QTT

Voir le produit
Coffret parafoudre 25A DC à deux entrées

config

485,13 €

QTT

Choix des batteries

Voir le produit
Batterie GEL Ultracell 12V 200Ah

config

450,75 €

QTT

Voir le produit
Batterie GEL Ultracell 12V 35Ah

config

89,30 €

QTT

Voir le produit
Batterie GEL Ultracell 12V 55Ah

config

143,55 €

QTT

Voir le produit
Batterie GEL Ultracell 12V 100Ah

config

216,86 €

QTT

Voir le produit
Batterie GEL Ultracell 12V 150Ah

config

303,26 €

QTT

Voir le produit
Batterie GEL Ultracell 12V 250Ah

config

571,62 €

QTT

Voir le produit
Batterie lithium MaxLi 12.8V 55Ah

config

500,58 €

QTT

Voir le produit
Batterie lithium Wattuneed 12.8V 100Ah

config

616,97 €

QTT

Voir le produit
Batterie lithium Wattuneed 12.8V 200Ah

config

1 133,00 €

QTT

En savoir plus

Tous nos kits sont configurables. Dans les options vous pouvez cliquer sur le produit pour choisir un autre modèle ou changer les quantités pour adapter le kit à vos besoins. Vous pouvez également voir le détails des produits choisis directement en  dessous du prix.

Ce kit est dimensionné avec pour but général d'alimenter un site isolé ou une installation autonome.

La composition de base du kit contient 4 panneaux solaires, un Onduleur Monophasé WKS 3 kVA, les câbles solaire pour relier les panneaux à l'onduleur et de l'onduleur à votre tableau électrique, le système de montage des panneaux est disponible en option. (Le système de montage ainsi que le câblage et protections sont modifiables afin de correspondre à vos besoins).



PANNEAUX SOLAIRES :

Dans sa version de base, ce système Photovoltaïque vous apportera en moyenne 4.8kW par jour. Les productions dépendront des saisons (été/hiver) de la position géographique et de l'inclinaison des panneaux.
Nous vous invitons à consulter notre simulateur de production solaire afin de déterminer précisément ce que sera votre production solaire.

Garantie 20 ans à 80% de la puissance nominale.



ONDULEUR RESEAU :

Les onduleurs hybrides WKS sont la solution idéale pour alimenter une habitation en autoconsommation ou rendre autonome un site isolé. Cet onduleur permet d'alimenter les consommateurs jusqu'à 3000W . Le régulateur de charge MPPT 60A intégré permet de mettre jusqu'à 3000Wc de panneaux. Possibilité de lui mettre en entrée le réseau public ou un groupe électrogène pour recharger les batteries. Totalement paramétrable via l'écran LCD de l'onduleur. SAV assuré en interne, pièces détachées disponibles

Garantie 2 ans



BATTERIES:

Que puis-je espérer de mes batteries au Plomb GEL (électrolyte gélifié)?
Les batteries plombs GEL ne doivent être déchargées qu’à 50% de leur capacité sur base journalière. Par exemple, si votre parc a une capacité de 4.8kWh, il faudra veiller à ne pas consommer plus de 2.4kWh.
Afin de respecter les préconisations du fabricant, la majorité des batteries au plomb GEL ne peut supporter des décharges plus rapides qu’en 10 heures. Si vous disposez d’un parc de 4 batteries de 100Ah en 48v, et donc d’une capacité totale de 4.8kWh, vous ne devriez pas consommer plus de 480W. La production photovoltaïque instantanée est à additionner à cette valeur. Une légère marge est cependant à prévoir, effectivement une batterie plomb supporte des décharges plus rapides sur une courte durée.

Que puis-je espérer de mes batteries au Lithium ?
De manière générale, les batteries lithium peuvent être déchargées beaucoup plus rapidement que les batteries stationnaires au plomb. Elles permettent également d’utiliser une plus grande partie de leur capacité. Il est courant de pouvoir les décharger en une heure et de pouvoir utiliser jusqu’à 90% de leur capacité.

Comment connaitre la capacité de votre batterie ?
Celle-ci s’exprime en ampères heures, elle est le produit de la multiplication de la capacité (Ah) de la batterie par la tension (V) de celle-ci :

Exemple : 4 batteries de 100Ah de 12V montées en séries donneront une tension de 48V. Ces batteries auront une capacité totale de 4.8kWh
 48V * 100Ah = 4800 Wh = 4.8 kWh

Comment calculer mon besoin en batterie ?
Afin de vous faciliter la vie, nous avons développé un outil permettant de dimensionner votre kit solaire autonome et la taille de votre parc batteries.

Rendez-vous ici !

CÂBLE ET CONNECTEURS:

Tous les câbles et raccordement sont pré-câblés dans nos ateliers. Nos kits sont très facilement montable par des ‘débutant’ en électricité. Pour ceux qui aurait quelques réticences quant au côté technique, notre équipe technique vous assiste et vous aide tous les jours de 8h à 17h.



MONTAGE :

L'installation de ce kit est fort simple. Nos notices sont claires et permettent un montage facile sans connaissances particulières. Nous répondons à toutes vos questions avant, pendant et après l'installation de votre système.



GARANTIE :

Tous les produits ont une garantie individuelle.
Panneaux garantie 20 ans à 80% de la puissance nominale.
Onduleur WKS garantie 2 ans.

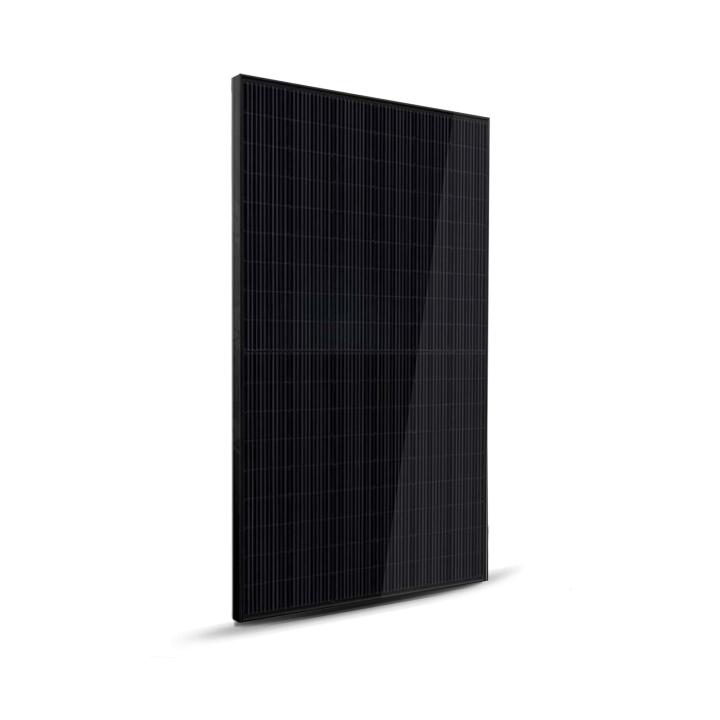

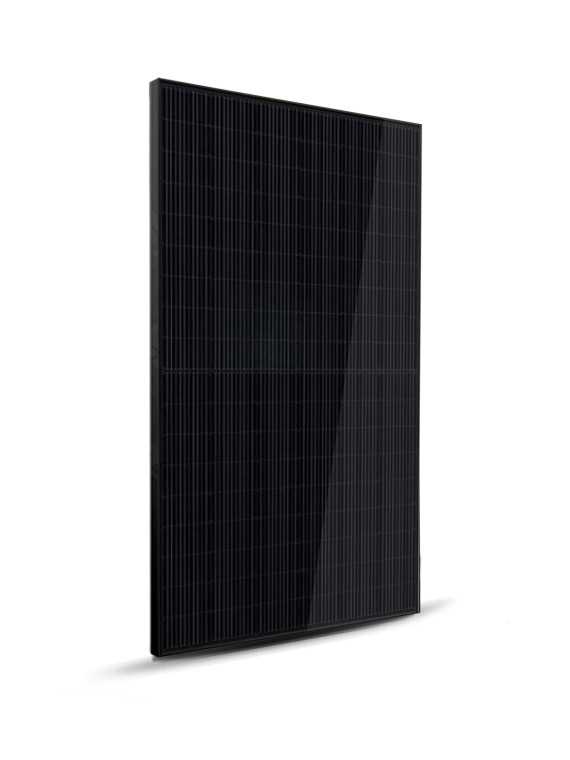

Panneau solaire Cortex Omnis 405





Panneau solaire



Le panneau sélectionné de base dans ce kit a été choisi en fonction de nos approvisionnements.
Vous trouverez les caractéristiques de ce dernier en allant voir sa fiche produit dans la catégorie panneaux.

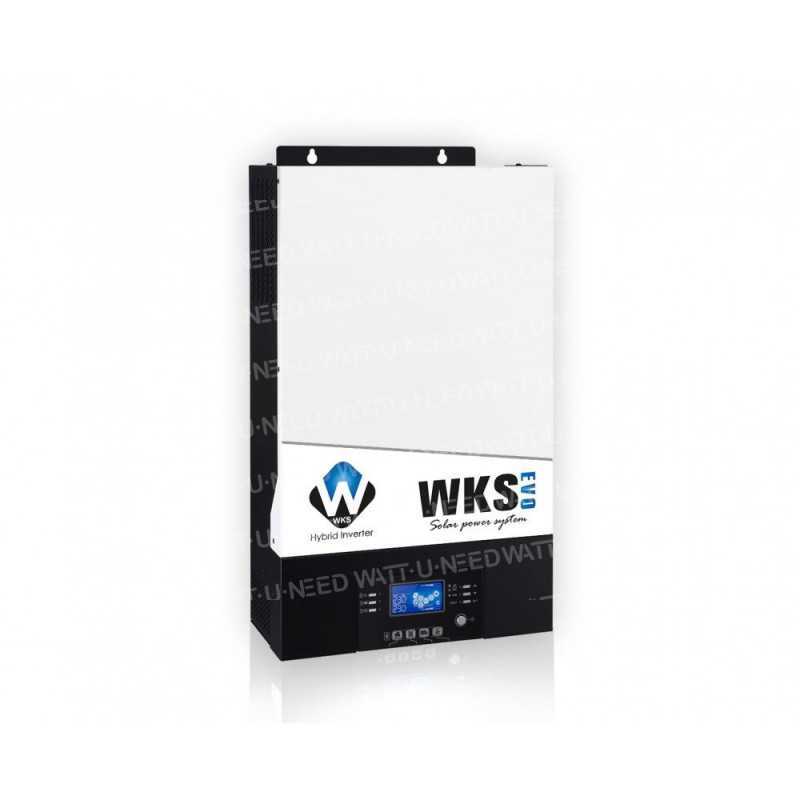

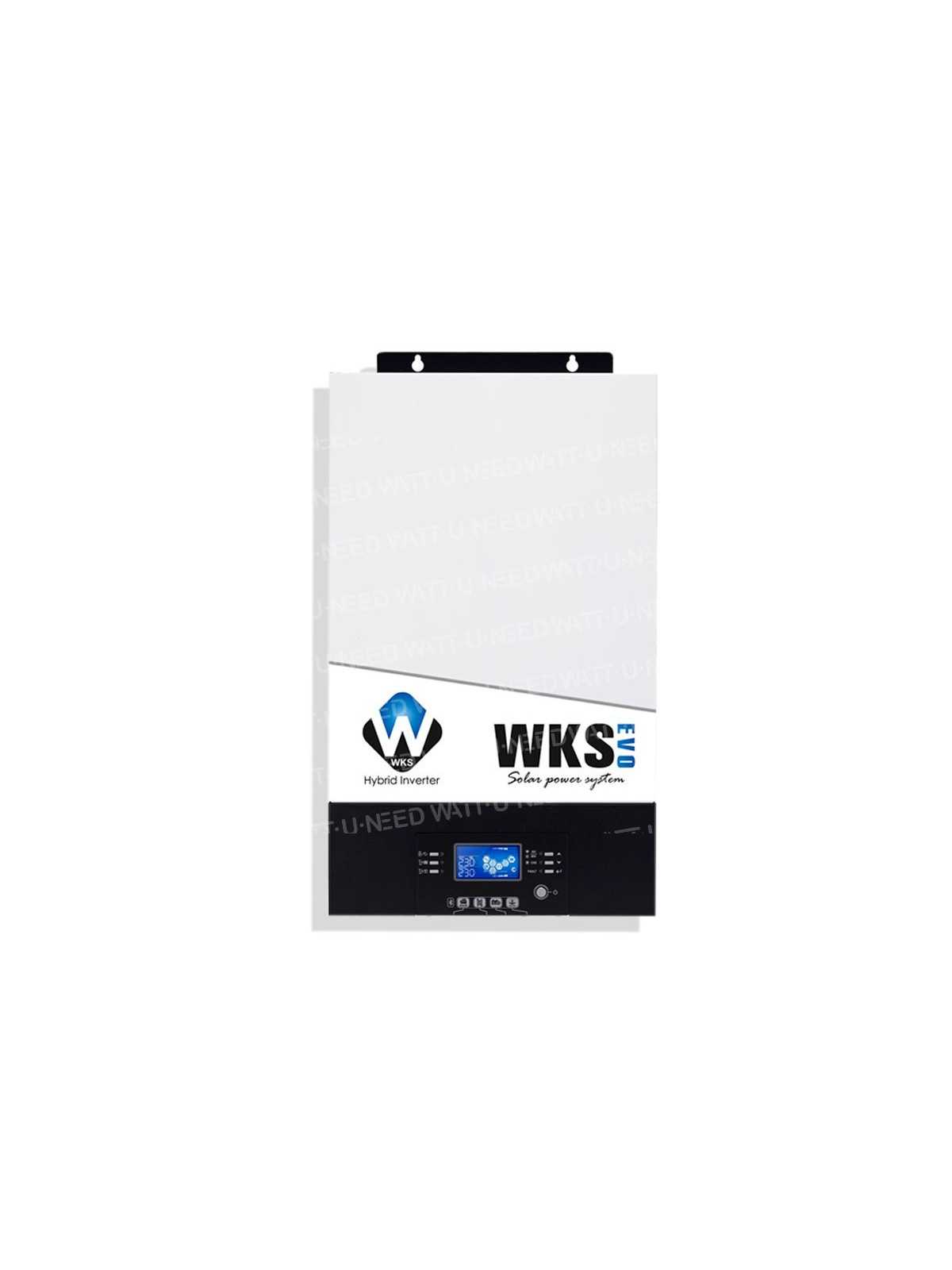

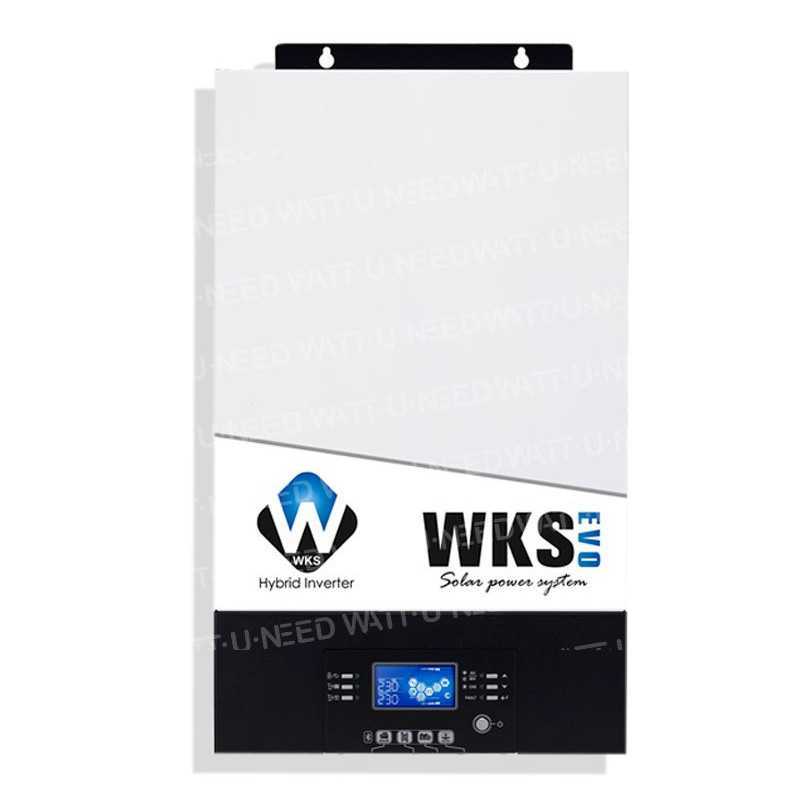

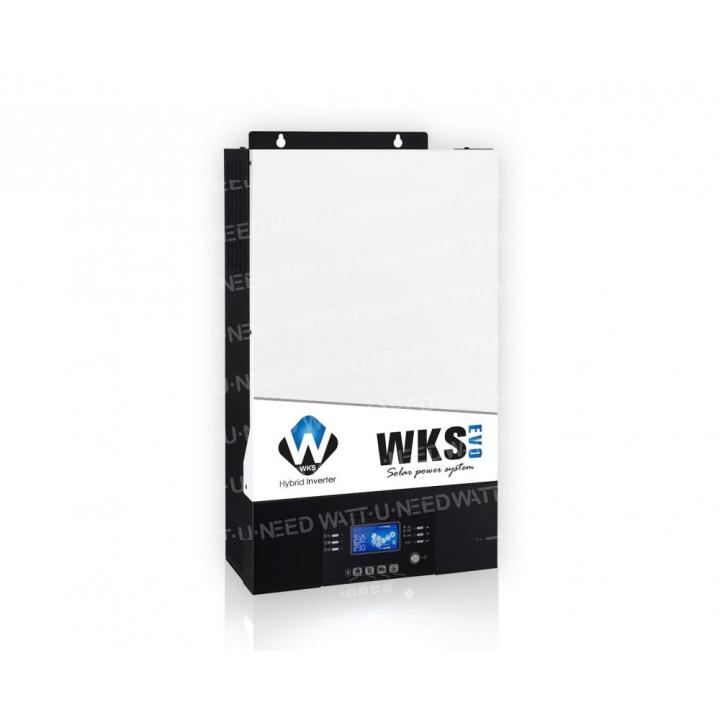

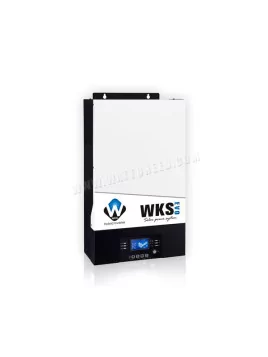

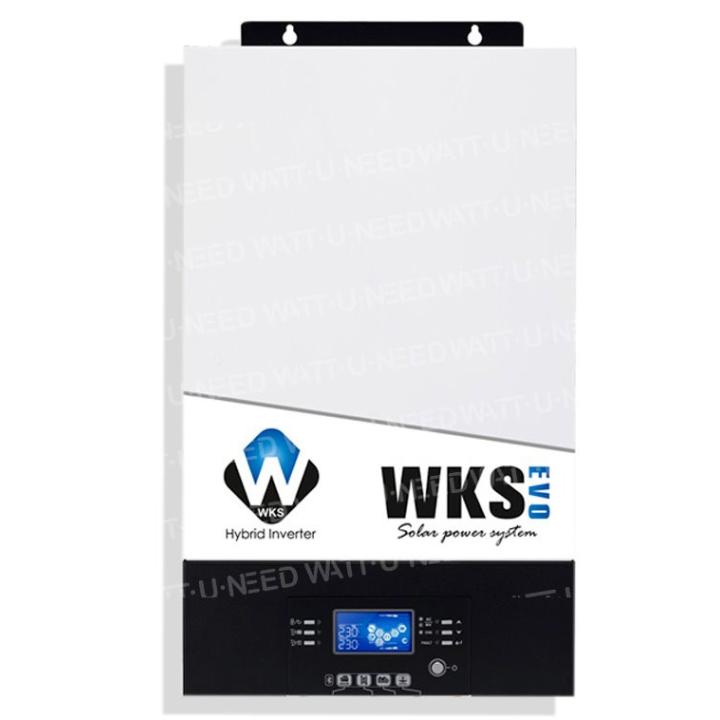

Onduleur Hybride WKS Evo 3kVA 24VOnduleur Hybride WKS Evo 3kVA 24V



  • Temps de transfert nul pour protéger les charges critiques telles que les serveurs et les distributeurs automatiques de billets.
  • Module de contrôle LCD amovible avec plusieurs port de communications : dry contact, micro-USB, RS-232
  • Bluetooth intégré pour la surveillance mobile (Android App est disponible)
  • Prend en charge la fonction USB On-the-Go
  • Port de communication réservé pour BMS (RS485, CAN-BUS ou RS232)
  • Temporisateur d'utilisation de sortie AC / PV configurable et priorisation
  • Opération parallèle optionnelle jusqu'à 9 unités : 3 x 3 unités en parallèles pour une installation en triphasé ou jusqu'à 45 kVA en monophasé.
  •



Caractéristiques



PUISSANCE3000VA / 3000W
ENTREE AC
Tension230 VAC
Gamme de tension110-280 VAC
Fréquence50 Hz/60 Hz (détection automatique)
SORTIE AC
Régulation de la tension AC (Batt. Mode)230VAC ± 5%
Puissance de pointe (5 sec)

6 000VA

Rendement93%
Temps de transfert0 ms
sortiePur Sinus
BATTERIE ET CHARGEUR AC
Tension nominale batterie24 VDC
Types de batteriesAGM, GEL, ouverte  (paramétrable)
Algorithme de charge3 étapes
Tension en floating27 VDC
Protection de surcharge34 VDC
Courant de charge maximum60A  (ajustable)
CHARGEUR SOLAIRE
Puissance max PV1500 W
plage de fonctionnement MPPT30 ~ 115 VDC
Maximum PV tension en circuit ouvert145 VDC
Courant de charge max60 A
Rendement max98%
Consommation en standby2 W
PHYSIQUE
Dimension, D x W x H (mm)140 x 303 x 525
Poids (kgs)13
ENVIRONNEMENT
Humidité5% à 95%
Température de fonctionnement0°C - 55°C
Température de stockage-15°C - 60°C

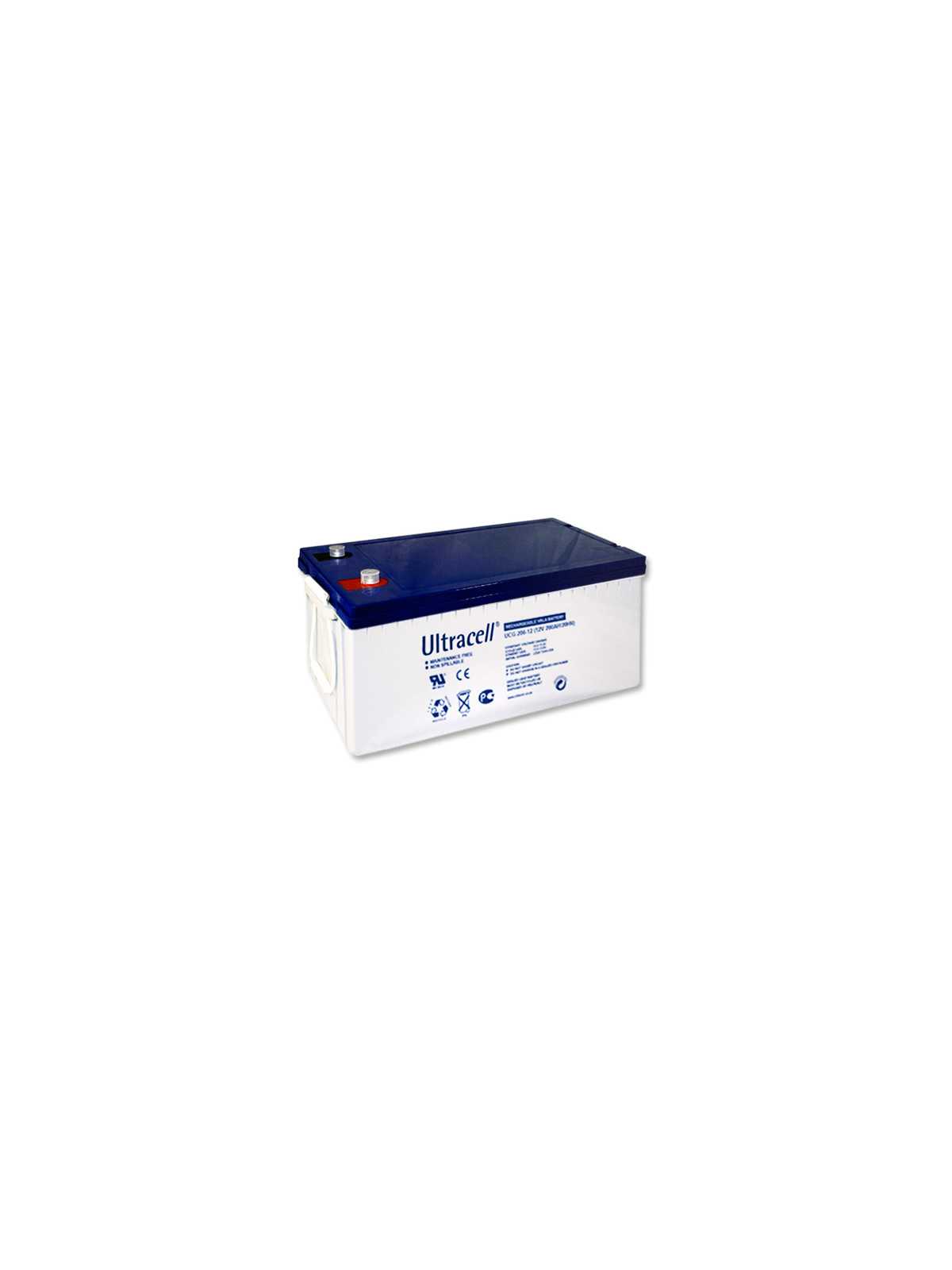

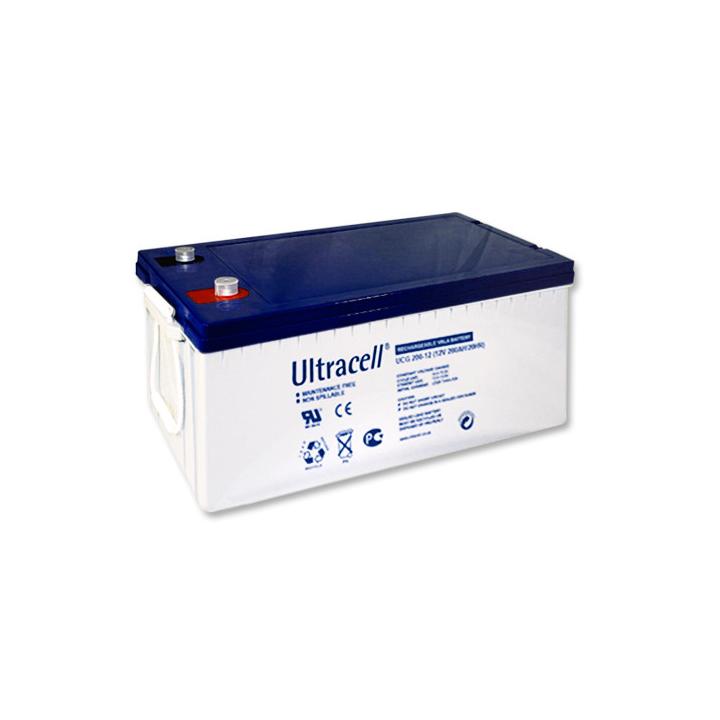

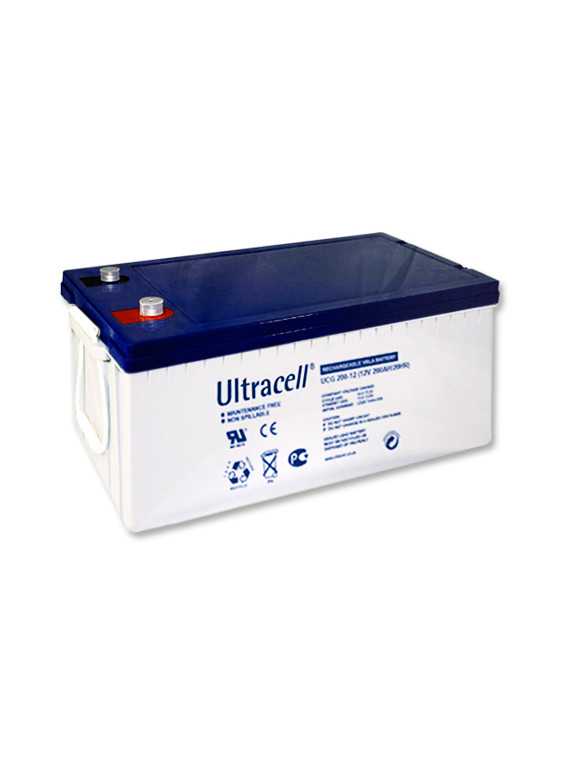

Batterie GEL Ultracell 12V 200AhBatterie GEL Ultracell 12V 200Ah



Les batteries gel sont des batteries étanches : pas d'entretien, pas d'ajout d'eau distillée. Sécurité renforcée par rapport aux batteries plomb ouvert.
Une batterie Gel peut supporter la décharge à 50 % et retrouver sa capacité nominale si le temps de maintien déchargé est court. Cette série a un temps de décharge plus long par rapport à d’autres batteries. Sa conception spéciale de la plaque augmente la durée de vie de la batterie et en particulier dans les températures plus chaudes. Un séparateur au sein de la batterie permet d'améliorer ses performances. Elle dispose également d’un temps de conservation plus long.



  • Tension nominale: 12V
  • Capacité : 200Ah
  • Dimensions : 522 x 240 x 218 mm
  • Poids : 63 Kg

Ordre de connexion



1• Batteries à l'onduleur;
2• Panneaux à l'onduleur.



Caractéristiques techniques

Tension sortie du kit230V
Type de besoinAutoconsommation
EolienneSans eolienne
Nombre de panneaux4 panneaux
Type de kit solaireKit 230V AC avec batterie
Type de besoinAutonomie
Stockage batterieAvec stockage
Voltage230V
Puissance onduleur3000VA
Réinjection réseauSans réinjection
